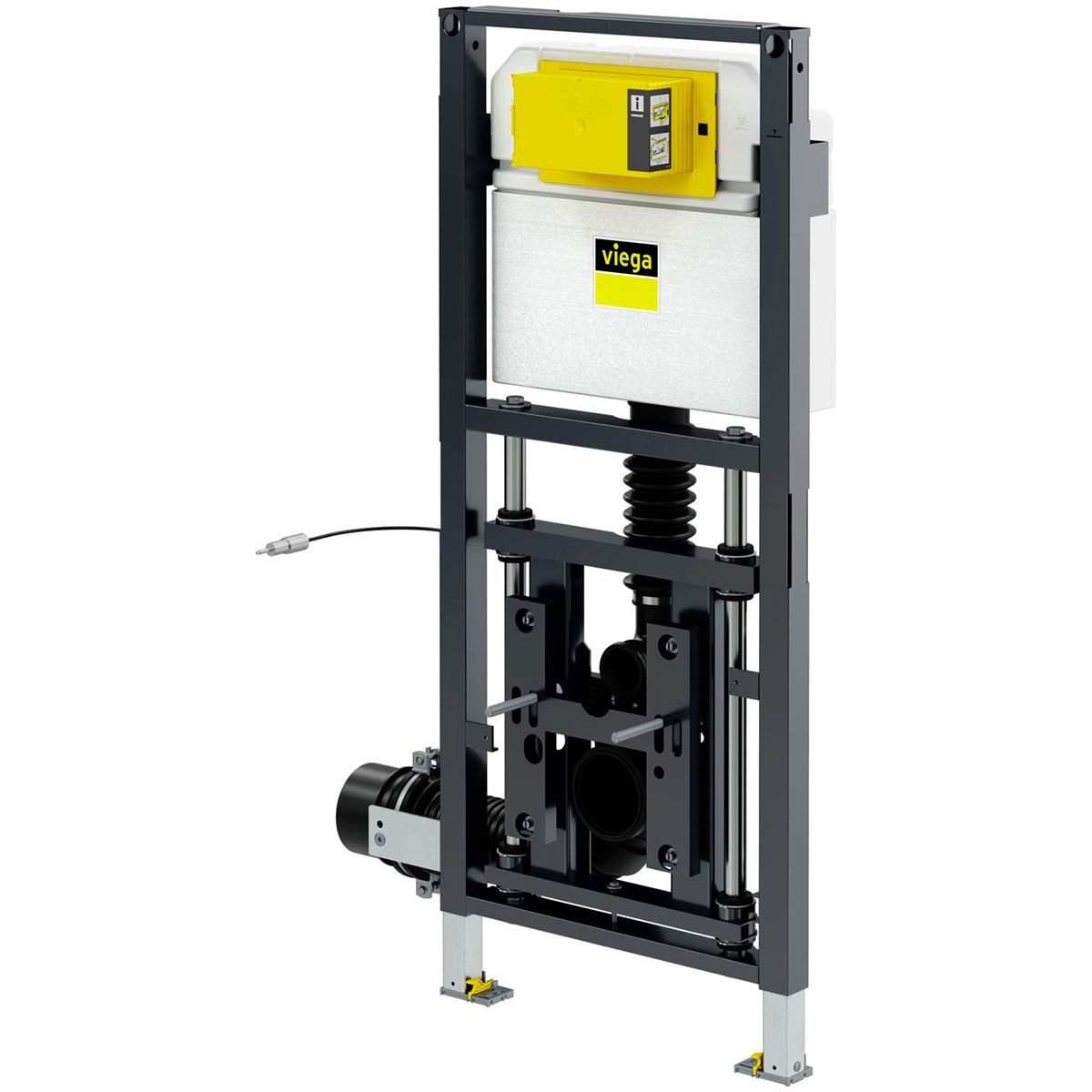

Viega Prevista Dry 772024 WC Vorwandelement 112 cm höhenverstellbar Modell 8521.32
inkl. MwSt. zzgl. Versandkosten
Sperrgutartikel (DE), Versandindex: 12
Lieferzeit 14 - 28 Tage
- Artikel-Nr.: 10012446
- Herstellernummer: 772024
Produktinformationen "Viega Prevista Dry 772024 WC Vorwandelement 112 cm höhenverstellbar Modell 8521.32"

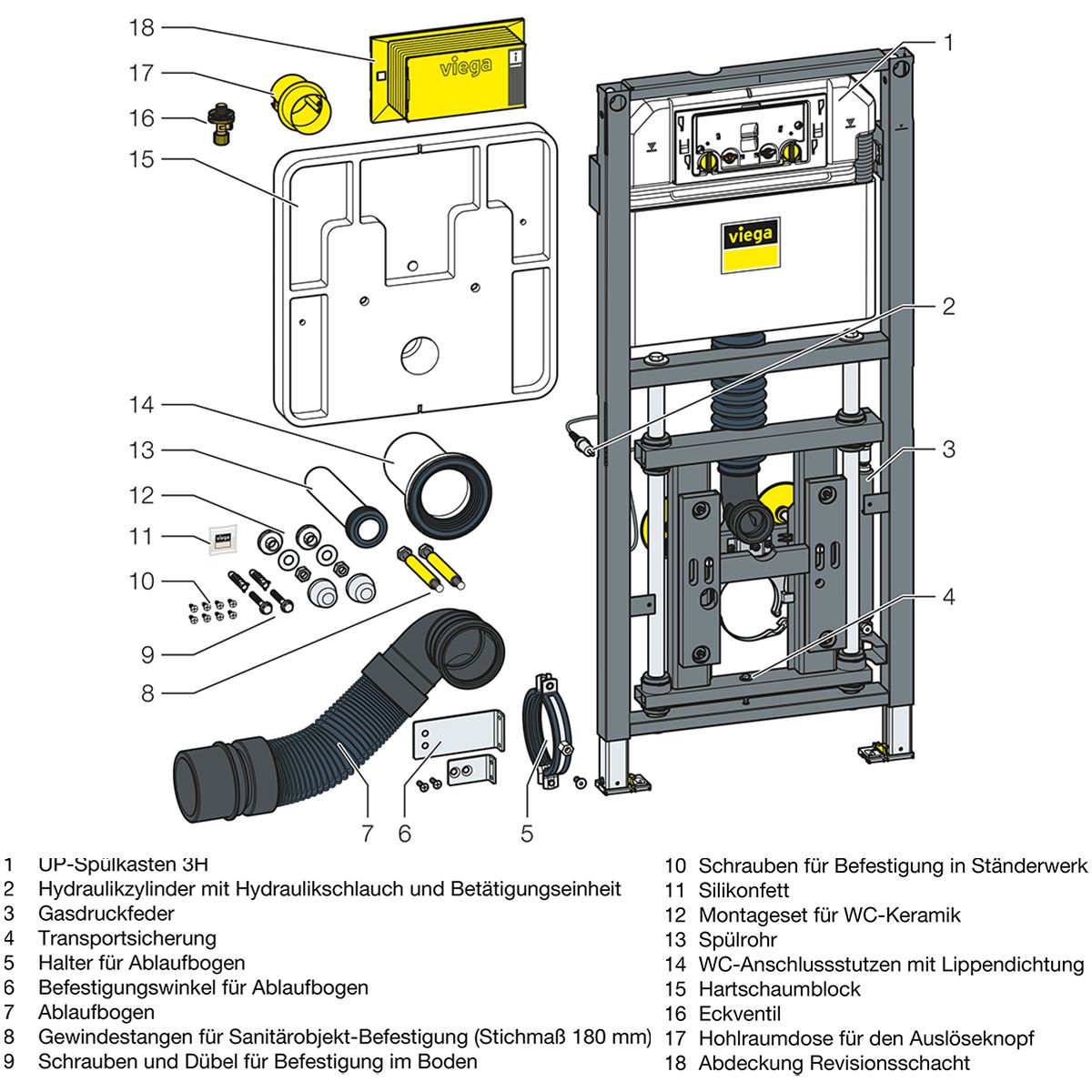

Lieferumfang:
- 1 x Viega Vorwandelement
Beschreibung:
- Keramikhöhe vom Nutzer per Knopfdruck individuell verstellbar (barrierefrei)
- kompatibel mit allen WC-Betätigungsplatten für Prevista
- Integration in Prevista Dry Plus
- für die Montage an Wandkonstruktionen und Ständerwerken
- geeignete Wände: gemauerte Wände, betonierte Wände und Metallständerwerke
- 2-Mengen-Spültechnik
- Rahmen pulverbeschichtet anthrazitgrau 40x40 mm
- mit UP-Spülkasten 3H und WC-Anschlussgarnitur
- inkl. Spülstromdrossel
- Fußbremse zum Einstellen der Bauhöhe
- Wasseranschluss R 1/2" hinten und oben
- WC-Anschlussbogen DN90 (flexibel) aus PE
- Übergangsstück exzentrisch DN90/100 aus PE
- WC absenken: beim Drücken des Betätigungsknopfs und bei einer Belastung von min. 60 kg (Körpergewicht und WC-Keramik) wird die Keramik um max. 80 mm abgesenkt
- WC anheben: beim Drücken des Betätigungsknopfs und ohne Belastung der WC-Keramik wird die WC-Keramik durch die Gasdruckfeder um max. 80 mm angehoben
Funktionsweise:
- das höhenverstellbare WC-Element wird ohne Elektronik betrieben und funktioniert mithilfe einer Gasdruckfeder
- die Gasdruckfeder gewährleistet eine stufenlose Verstellung der Sitzhöhe
Hinweis:
- individuelle Sitzhöhe kann in einem Bereich von 80 mm eingestellt werden 310 - 390 mm
- durch Umbau der Gewindebolzen kann der Verstellbereich auf 320 - 400 mm angepasst werden
- das WC-Element kann mit vielen Keramiken bis 28 kg und einen Befestigungsabstand von 180 mm kombiniert werden, einschließlich WC-Keramiken für den barrierefreien Bereich
- für Keramiken über 28 kg muss die werksseitige Gasdruckfeder gegen eine stärkere Gasdruckfeder (Modell 8580.6 / Artikel-Nr.: 785895) getauscht werden
Quetschgefahr:
- während der Höhenverstellung verschiebt sich die Abdeckplatte parallel zur Wandoberfläche
- dadurch besteht in den Bereichen oberhalb und unterhalb der Abdeckplatte Verletzungsgefahr durch Quetschungen
- halten Sie Ihre Hände aus den Gefahrenbereichen fern
Technische Daten:
- Werkseinstellung Kleinspülmenge: ca. 3 Liter
- Einstellbereich Kleinspülmenge: ca. 2 - 4 Liter
- Werkseinstellung Großspülmenge: ca. 6 Liter
- Einstellbereich Großspülmenge: ca. 3,5 - 7,5 Liter
- Einstellbare Sitzhöhe: ca. 420 - 500 mm (bei werkseitig vorgesehener Befestigungshöhe von 340 - 420 mm)
- Wandaufbau (inkl. Wandfliese) max.: 45 mm
- Abtriebsgewicht (Körpergewicht + Keramikgewicht) min.: ca. 60 kg
- Auftriebsgewicht max.: ca. 28 kg
- Auslösekraft für den Betätigungsknopf: ca. 30 N
- Belastung auf Keramikmitte max.: 400 kg
- Ausladung max.: 700 mm
- Wasserdruck min.: 15 kPa (0,15 bar)
- Wasserdruck max.: 1000 kPa (10 bar)
- Erforderliches Zubehör: Abdeckplatte Modell 8570.39 Artikel-Nr.: 775841

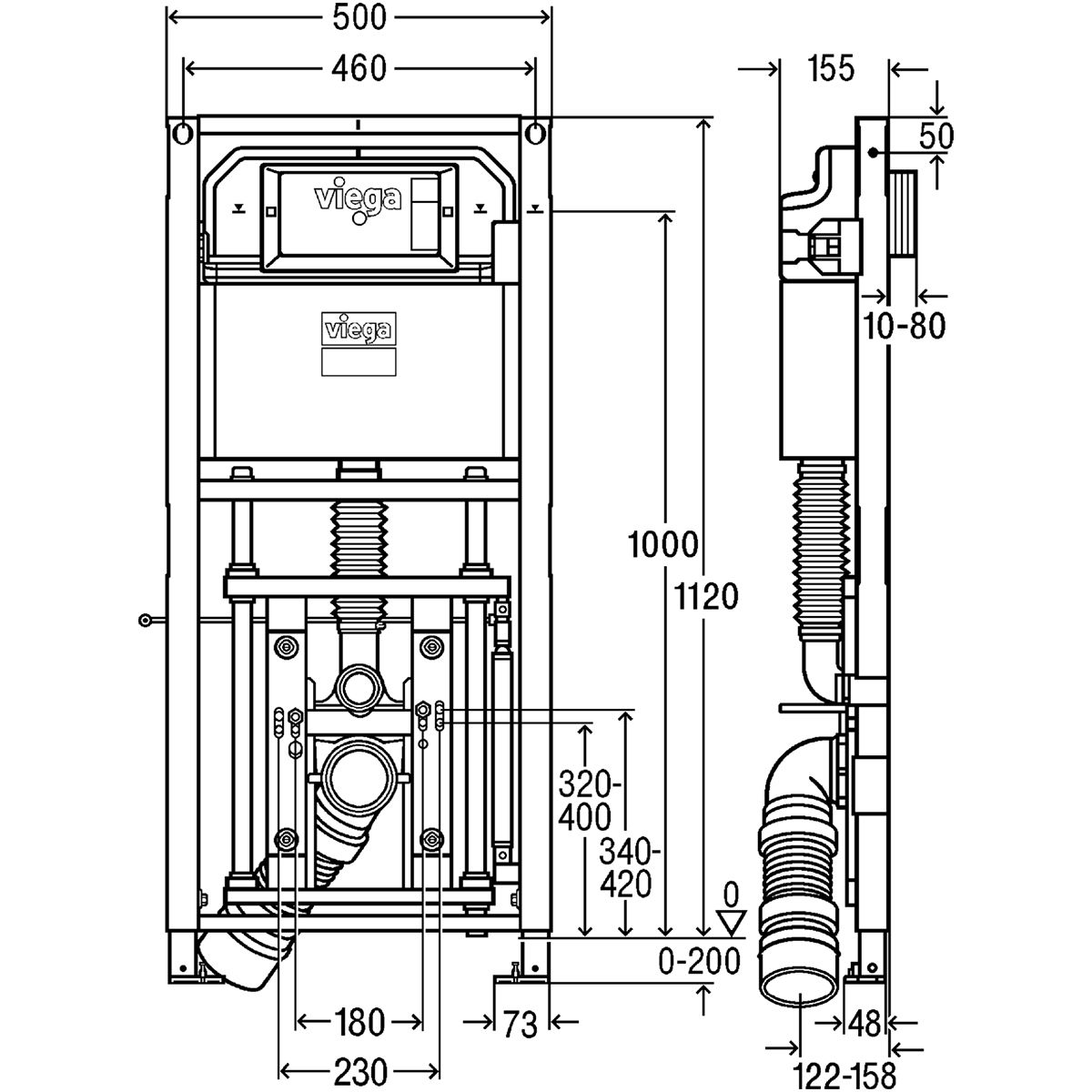

- Höhe: 1120 mm
- Breite: 500 mm
- Tiefe: 155 mm
- Höhenverstellbare Füße: 0 - 200 mm
- Gewicht: ca. 25 kg
- Modell: 8521.32
- Serie: Prevista Dry
- Hersteller: Viega
- Artikel-Nr.: 772024
Herstellerinformationen:
Viega GmbH & Co. KG
Viega Platz 1
57439 Attendorn
Deutschland
E-Mail: service-software@viega.de
| Bauhöhe: | 112 cm |
