SYR Sicherheitsgruppe Typ 24 DN15 und DN20 mit 6 - 10 bar

71,90 € *

inkl. MwSt. zzgl. Versandkosten

Paketversand (DE)

Lieferzeit 1-4 Tage**

Auswahl der Nennweite:

Auswahl Eingangsdruck:

  • 10005775
  • 0024.15.230
Lieferumfang: SYR Trinnity Sicherheitsgruppe Typ 24 Anwendungsbereich die... mehr

Produktinformationen "SYR Sicherheitsgruppe Typ 24 DN15 und DN20 mit 6 - 10 bar"

Lieferumfang:

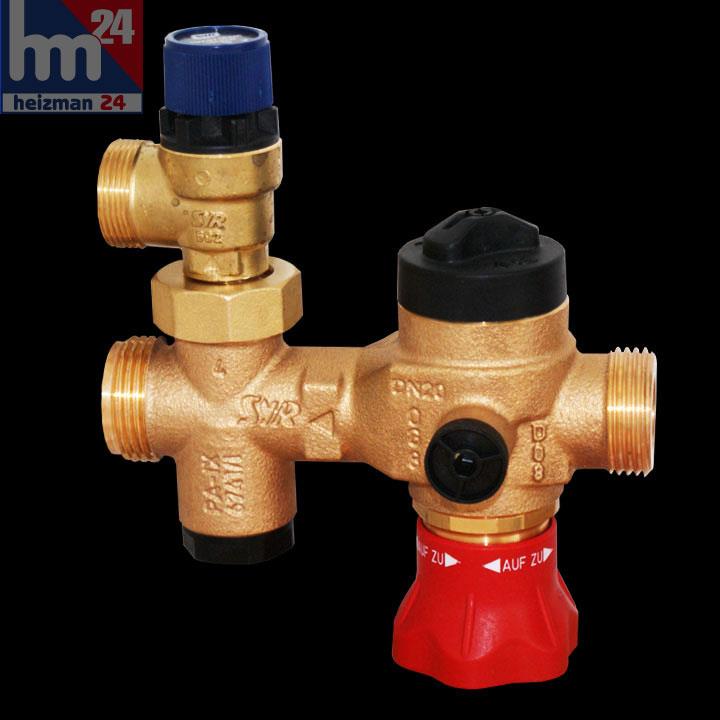

  • SYR Trinnity Sicherheitsgruppe Typ 24

Anwendungsbereich

  • die Sicherheitsgruppe Typ 24 dient dem optimalen Schutz vor Drucküberschreitung in geschlossenen Trinkwassererwärmern (TWE)
  • entsprechend DIN 1988, Teil 2; DIN 4753, Teil 1 und DIN EN 1488
  • erfüllt die Schallschutzanforderungen nach DIN 4109 (Schallschutz im Hochbau) der Klasse 1 und enthält in kompakter Form alle Bauelemente, die nach DIN 1988 und DIN EN 1488 zur Ausrüstung von TWE’s
  • das Sicherheitsventil schützt den nachgeschalteten TWE
  • der Rückflussverhinderer unterbindet das Rückfließen erwärmten Trinkwassers

Beschreibung

  • für Trinkwassererwärmer mit verschleißfestem Nirositz

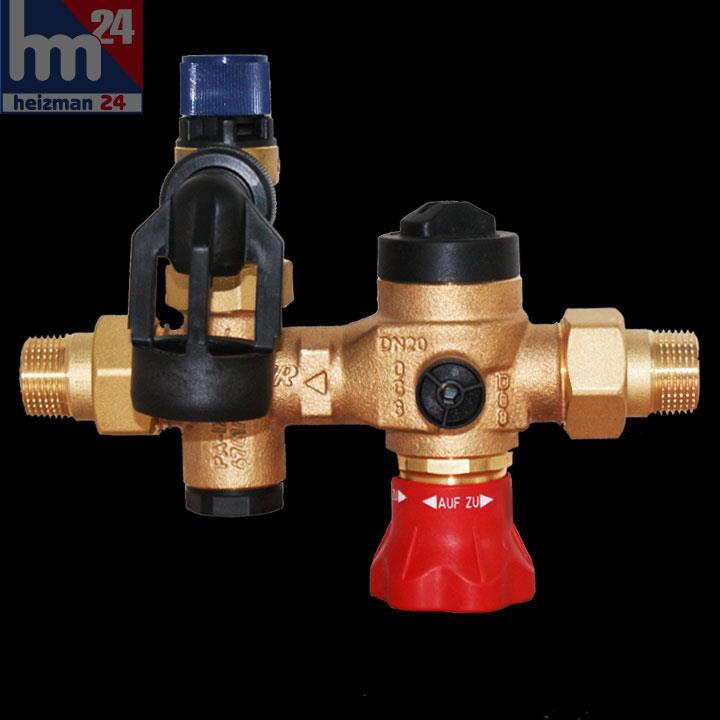

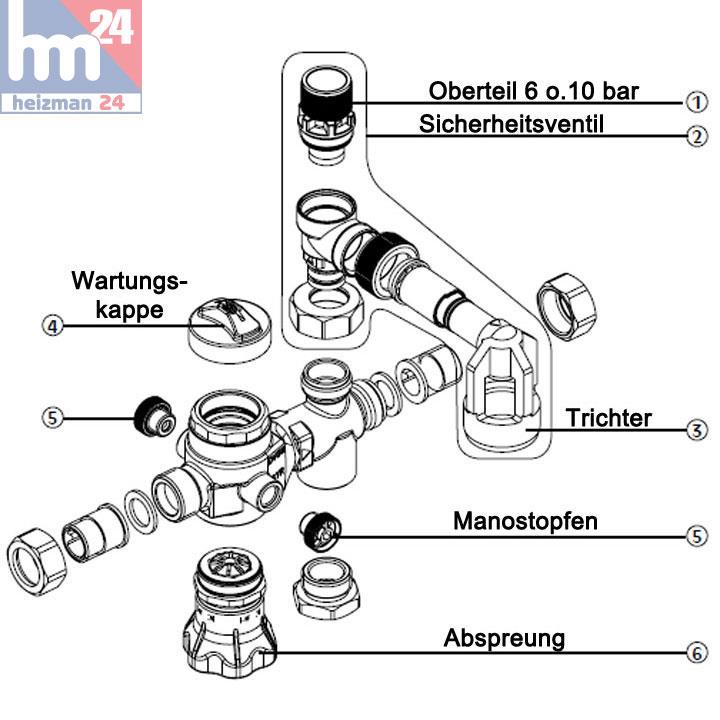

  • bestehend aus Doppelabsperrung, Manometer Anschluss und Membran-Sicherheitsventil
  • Ablauftrichter mit Rohrunterbrecher, der das Rücksaugen des Ablaufwassers verhindert
  • Edelstahlsitz ist zur Anpassung an unterschiedliche Einbauverhältnisse durch einen Verschraubungsanschluss um 360 Grad drehbar
  • mit Hilfe der Reflex Durchströmungsarmatur "flowjet" kann zusätzlich ein Ausdehnungsgefäß angeschlossen werden
  • alle Materialien, die für die Sicherheitsgruppe Typ 24 verwendet werden, erfüllen die hohen Anforderungen der DIN 1988
  • Korrosionsbeständigkeit ist bei allen Werkstoffen gewährleistet

Werkstoffe

  • Gehäuse und Innenbauteile: aus Rotguss mit hochwertiger bleiarmer Messing-Legierung
  • Federkappe des Sicherheitsventils: glasfaserverstärktem Kunststoff
  • Feder des Sicherheitsventils: aus Federstahldraht
  • Feder des Rückflussverhinderer: aus Edelstahl

Technische Daten:

  • Eingangsdruck: 6 - 10 bar nach DIN EN 1488
  • Betriebsdruck: max. 80 % des Ansprechdrucks vom Sicherheitsventil
  • Betriebstemperatur: max. 30 °C Eintrittstemperatur
  • Ansprechdruck: Werkseitig: 6, 8 oder 10 bar
  • Medium: Trinkwasser
  • Bauteilprüf-Nr.: TÜV-SV-10-545-DN-W-p
  • Einbaulage: beliebig
  • Durchflussleistung bei Δp 1,0 bar: DN 15: 3,5 m³/h - DN 20: 4,5 m³/h
  • ABP-Nr.: PA-IX 6741/l
  • Hersteller: SYR
  • Marke: Trinnity
  • Typ: Sicherheitsgruppe 24

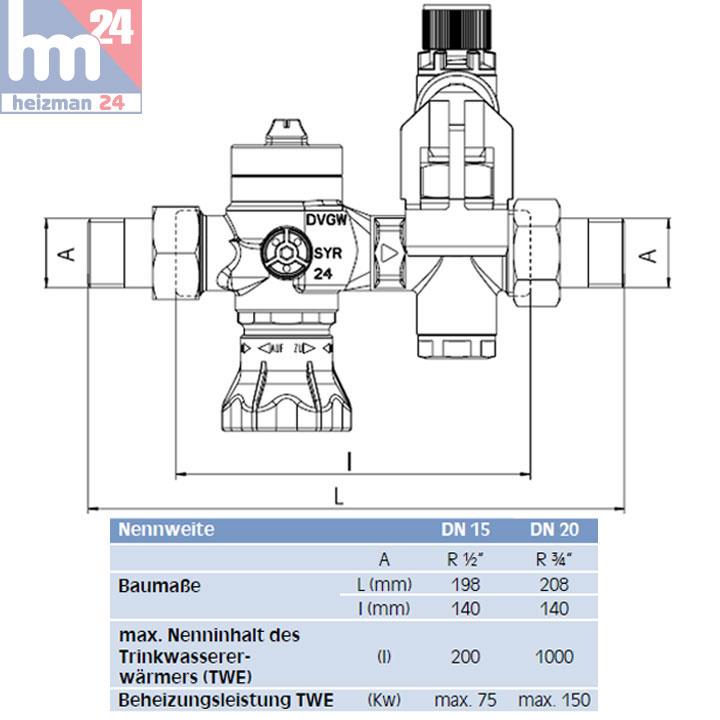

Nennweite DN 15 DN 20
Baumaße in mm A G 1/2“ G 3/4“
L 198 208
I 140 140
max. Nenninhalt des Trinkwasserwärmers (TW) Liter 200 1000
max. Beheizleistung TWE Kw 75 150
