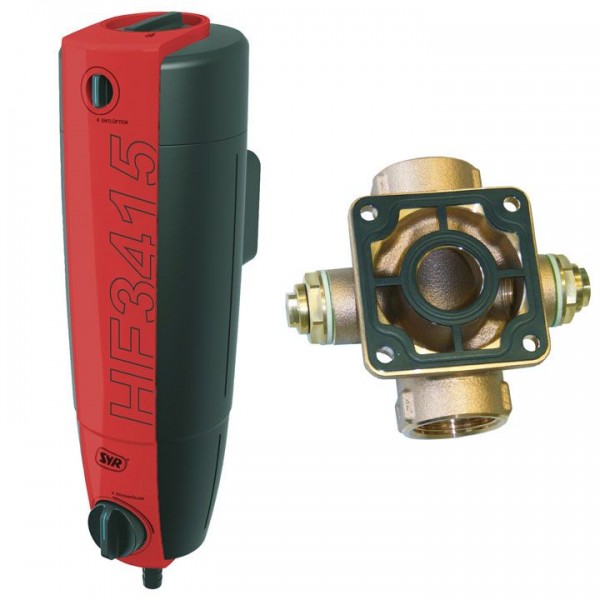

SYR Heizungsfilter-Kombination HF3415 mit Kreuzflansch DN 25

Lieferumfang:

• Heizungsfilter HF 3415
• Heizungskreuzflansch DN 25

Anwendungsbereich:
Der SYR Heizungsfilter HEIFIKO 3415 wird in Warmwasserheizungskreisläufen nach DIN EN 12828, zur Filtration, Entschlammung Magnetabscheidung und Entgasung eingesetzt.
Grob- und feinkörnige Verunreinigungen (z.B. Rostschlämme), die zu Funktionsstörungen an Kontroll- und Regelorganen führen können, entfernt die leistungsfähige Filterkombination ebenso wie störende und korrosive Gase (z.B. Stickstoff, Sauerstoff).

Ausführung
Der SYR Heizungsfilter 3415 besteht aus einer Gehäusekammer mit einem Rückspülfilter und ist mit einem selbsttätig arbeitenden Luftabscheider inkl. Entgasungsventil und einem Magnetabscheider ausgerüstet. Innensechskantschrauben mit passendem Montageschlüssel für die Flanschmontage sind im Lieferumfang enthalten.

Werkstoff:
Gehäuse sowie Innenteile, Absperrung und Dichtung sind aus einer hochwertiger, bleiarmer Messing-Legierung bzw. rostfreiem Stahl oder gummielastischem Kunststoff (heißwasser- und alterungsbeständig) gefertigt. Zusätzlich ist der Heizungsfilter mit einer Wärmedämmschale versehen.

Einbau:
Das Gehäuse des Heizungsfilters wird grundsätzlich in senkrechter Lage in die Vor- oder Rücklaufleitung eingebaut. Der Raum für die Installation muss trocken und frostfrei sein. Um die reibungslose Rückspülung zu gewährleisten, gilt es unterhalb des Heizungsfilters mindestens 400 mm Freiraum einzuhalten. Der zum Einbau benötigte Kreuzflansch erlaubt den Anschluss einer manuellen oder automatischen Heizungsbefüllung. Wir empfehlen die Montage der komfortablen automatischen FüllCombi BA Typ 6628. Die Installation ist so auszuführen, dass eine Stagnation vermieden wird (Zuleitung max. 10 x DN).
Er ist sowohl für waagerechte als auch für senkrechte Rohrleitungen geeignet. Unter Beachtung der Fließrichtung wird der Kreuzflansch spannungsfrei in die Rohrleitung installiert. Die Flanschfläche muss vertikal ausgerichtet sein.

Technische Daten:
Medium:  Heizungswasser
Betriebsdruck:  max. 10 bar
Betriebstemperatur:  max. 110 ºC
Einbaulage:  Hauptachse senkrecht
Durchflussleistung/ Druckverlust:  DN 20 - 32: 2 m3/h, 0,1 bar
Kvs-Wert:  8,5
Mindestdruck zur Rückspülung:  1,5 bar
