Bosch Compress 5800iAW 7739623435 Luftwärmepumpen-Paket 10kW BOPA CS792 inkl. Speicher

Bosch Compress 5800iAW 7739623435 Luftwärmepumpen-Paket 10kW BOPA CS792 inkl. Speicher

11.192,90 € *

inkl. MwSt.

A+++

35° C

A++

55° C

Produktdatenblatt

Speditionsversand (DE)

Versandkostenfreie Lieferung (DE)

Lieferzeit 1-5 Tage**

Artikel-Nr.: 30000989
Herstellernummer: 7739623435

Lieferumfang: 1 x Bosch Luft-Wasser-Wärmepumpe Inneneinheit Compress CS5800iAW 12 E 1 x... mehr

Menü schließen

Produktinformationen "Bosch Compress 5800iAW 7739623435 Luftwärmepumpen-Paket 10kW BOPA CS792 inkl. Speicher"

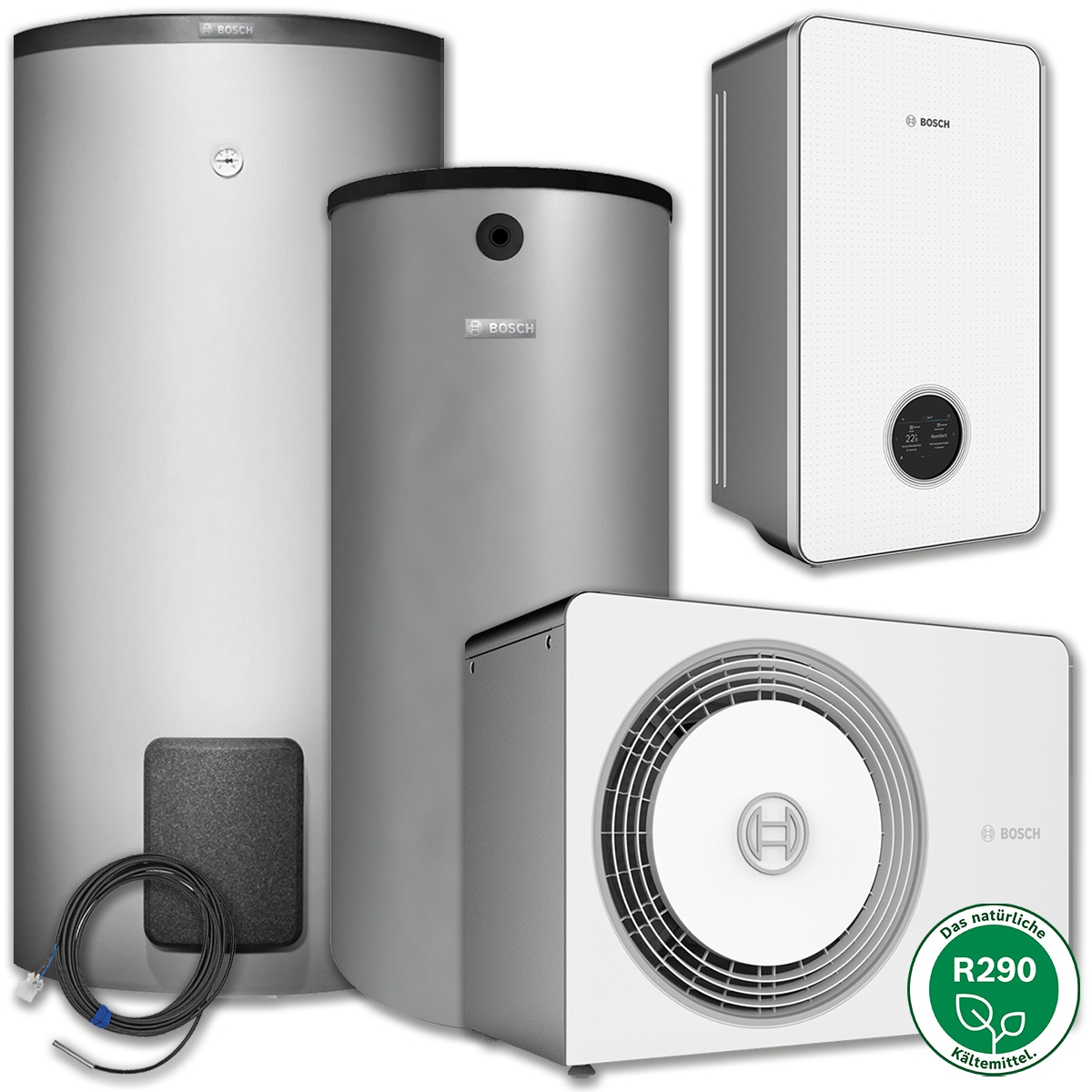

Lieferumfang:

1 x Bosch Luft-Wasser-Wärmepumpe Inneneinheit Compress CS5800iAW 12 E
1 x Bosch Luft-Wasser-Wärmepumpe Monoblock-Außeneinheit AW 10 OR-T
1 x Bosch Wärmepumpenspeicher Stora WH 290 LP1B
1 x Bosch Pufferspeicher Stora BH 120-5 1 A
1 x Bosch Zubehör Warmwasserspeicher SF4 Temperaturfühler

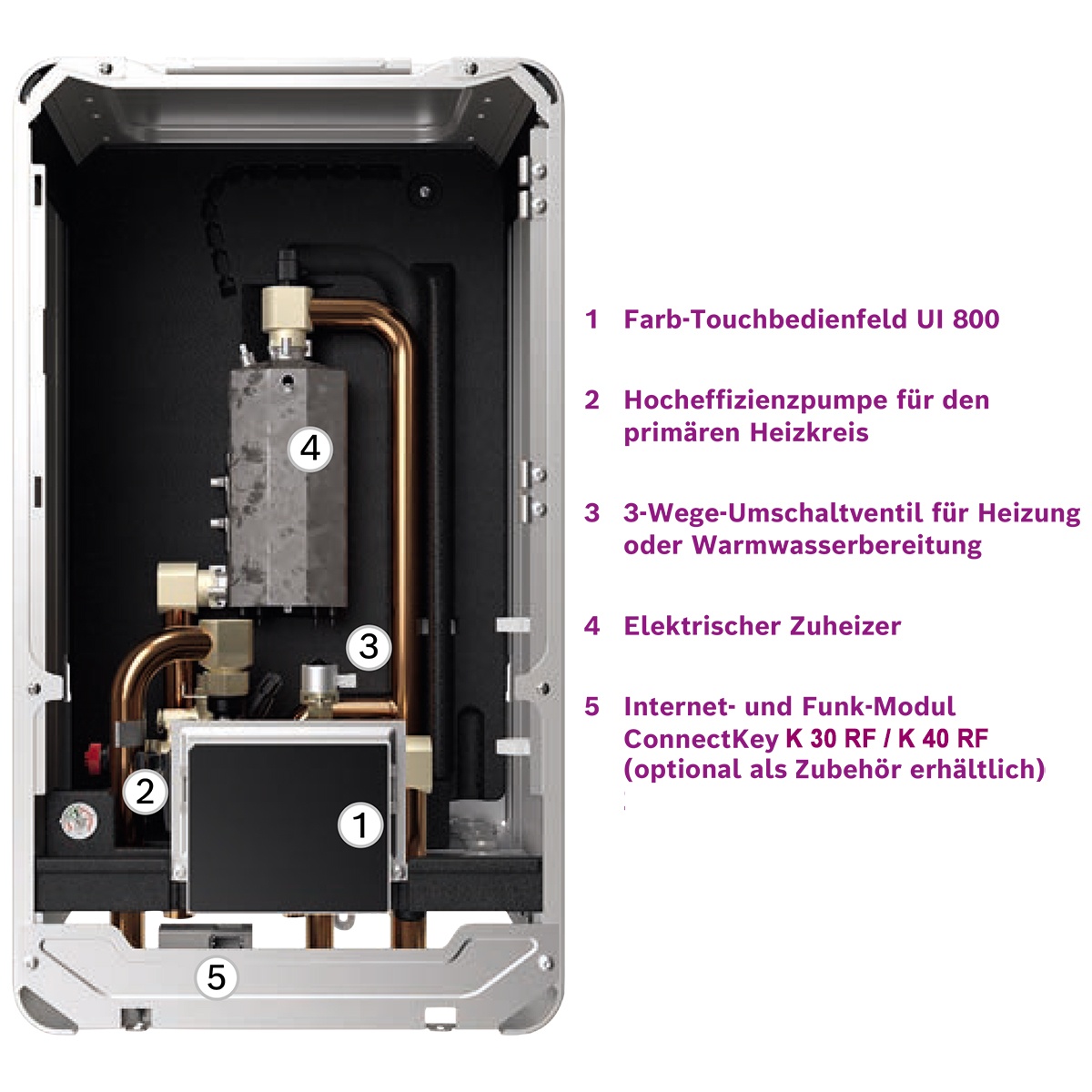

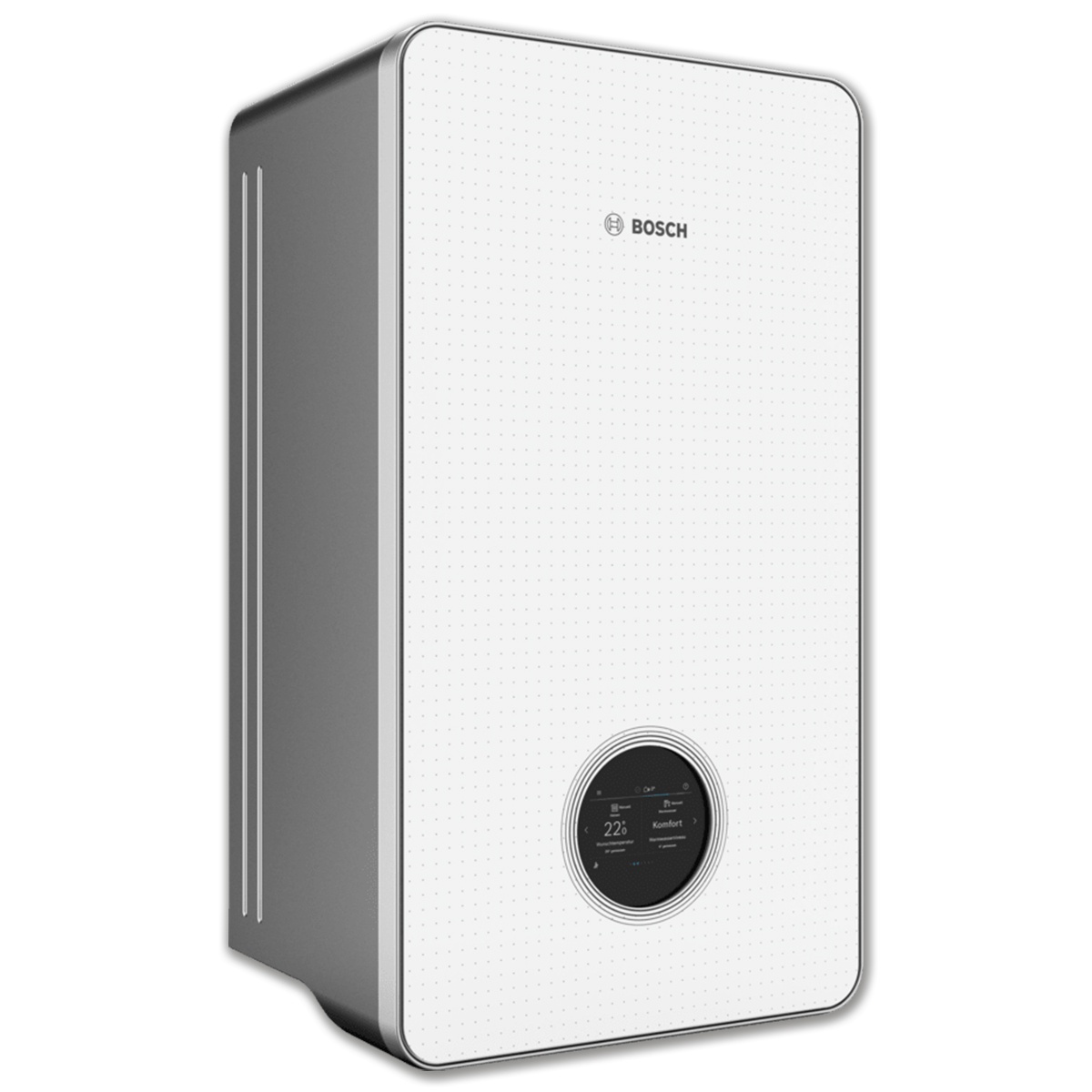

Inneneinheit:

bestehend aus Inneneinheit, Partikelfilter mit Sieb, Führungsschiene für Wandmontage, Vorlauftemperaturfühler, Außentemperaturfühler und Produktdokumentation
wandhängende Inneneinheit optimiert für den monoenergetischen Betrieb für Luft-Wasser-Wärmepumpe in Monoblockausführung
Simply flexible: mit unterschiedlichen Speicherlösungen kombinierbar
kompakte und flexible Montage
integriertes 5 Zoll Farb-Touchbedienfeld UI 800 mit EMS 2 Systemreglerfunktion
Vorlauftemperatur max. von 60 °C (optimal für Neubau)
Hocheffizienzpumpe für den primären Heizkreis
3-Wege-Umschaltventil für Heizung oder Warmwasserbereitung
elektrischer Zuheizer
Sicherheitsgruppe
Absperrhahn mit Schmutzfilter
Manometer und Drucksensor
in Metalldesign Weiß

Technische Daten:

Betriebsangaben Heizung	Heizungsanschluss (Vorlauf und Rücklauf)		Ø mm	28
	Wärmepumpenanschluss (Vorlauf und Rücklauf)		Ø mm	28
	Maximaler Betriebsdruck		kPa/bar	300 / 3
	Mindestbetriebsdruck		kPa/bar	70 / 0,7
	Max. Vorlauftemperatur		°C	75
	Maximale Wassertemperatur (Vorlauf), nur Zuheizer		°C	60
	Minimale Wassertemperatur bei verfügbarer Kühlung (Minimaler Wert nur in Kombination mit einem externen Speicher mit Kondensationskühlung)		°C	7
	Mindestdurchfluss (Abtauung)		l/min	14
	Typ der Zirkulationspumpe PC0		Typ	Grundfos UPM4L K
Elektrischer Anschluss	Nennspannung 1		V	230
	Nennspannung 2		V	400
	Elektrische Frequenz		Hz	50
	Anschlussart 1			1/N/PE
	Anschlussart 2			3/N/PE
	Elektrischer Zuheizer / Stufen (max. 3 kW zulässig bei 1-phasigem Anschluss)		kW	3 / 6 / 9
	Zuheizerleistung (1-phasig)		kW	3,0
	Zuheizerleistung (3-phasig)		kW	9,0
	Max. elektrische Leistungsaufnahme (1-phasig)		kW	3,2
	Max. elektrische Leistungsaufnahme (3-phasig)		kW	9,2
EU-Richtlinie für Energieeffizienz	Klasse des Temperaturreglers			II
	Beitrag des Temperaturreglers zur jahreszeitbedingten Raumheizungs-Energieeffizienz		%	2,0
Allgemeine Daten	Abwasseranschluss		Ø mm	24
	Verbindungsleitungen zu externem Warmwasserspeicher (Vorlauf und Rücklauf)		Ø mm	22
	Schutzart		IP	X4D

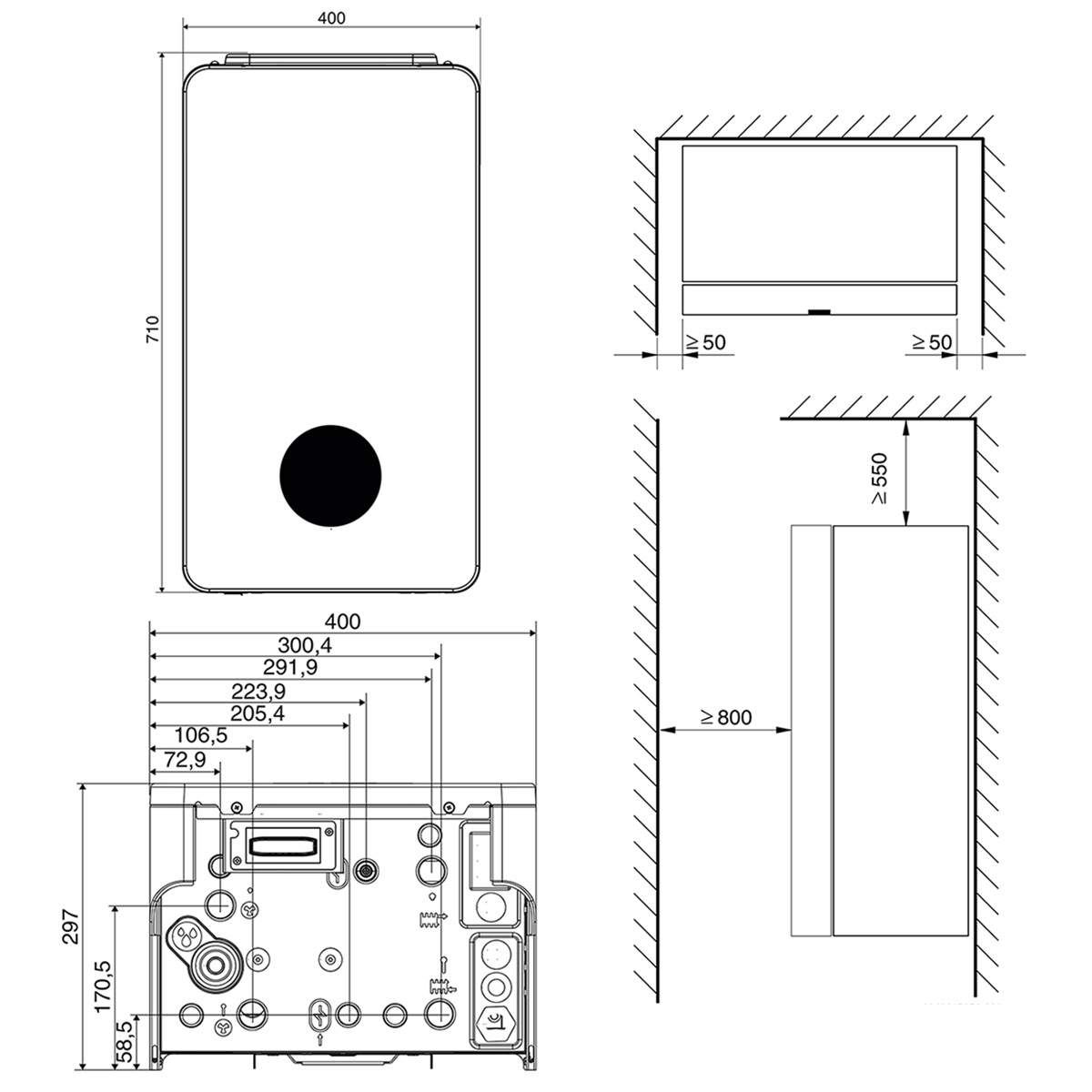

	Abmessungen	Breite	mm	400
		Höhe	mm	710
		Tiefe	mm	300
	Gewicht	ohne Verpackung	kg	24,5
	Farbton			Weiß
	Typ			CS5800iAW 12 E
	Serie			Compress
	Hersteller			Bosch

Gerätebedieneinheit und Systemregler UI 800:

der Systemregler ist im Produkt integriert
eignet sich für bis zu vier witterungsgeführte Heizkreise
für umfangreichere und hybride Systeme, wie komplexe Solarsysteme oder Lüftungssteuerung
Geräte mit UI 800 und Internetmodul Connect-Key K 30 RF oder K 40 RF (Zubehör, nicht im Lieferumfang enthalten) sind internetfähig
Geräteeinstellungen, Service- und Statusinformationen bedienbar via Touch-Display, klartextgeführte Menüführung und Grafik

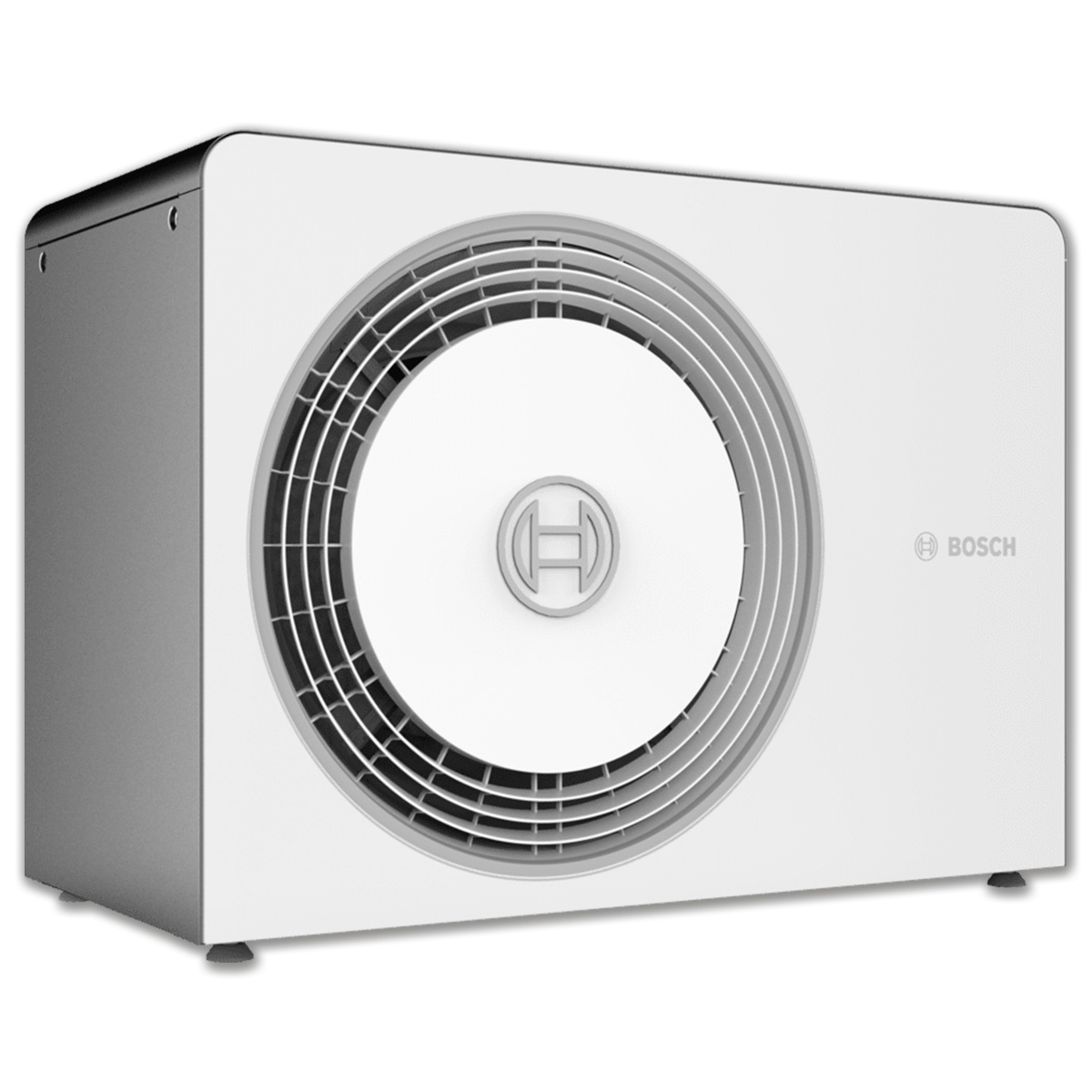

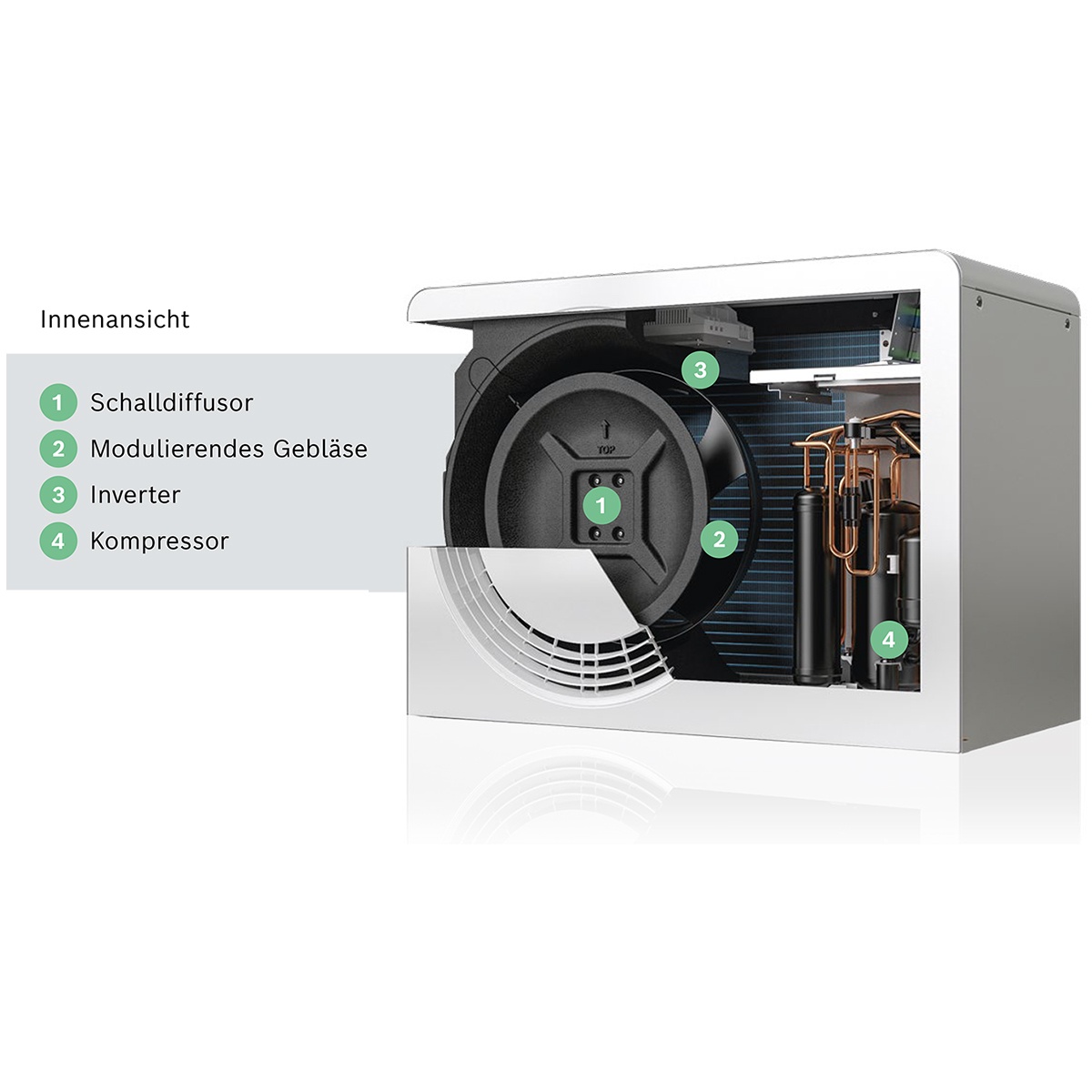

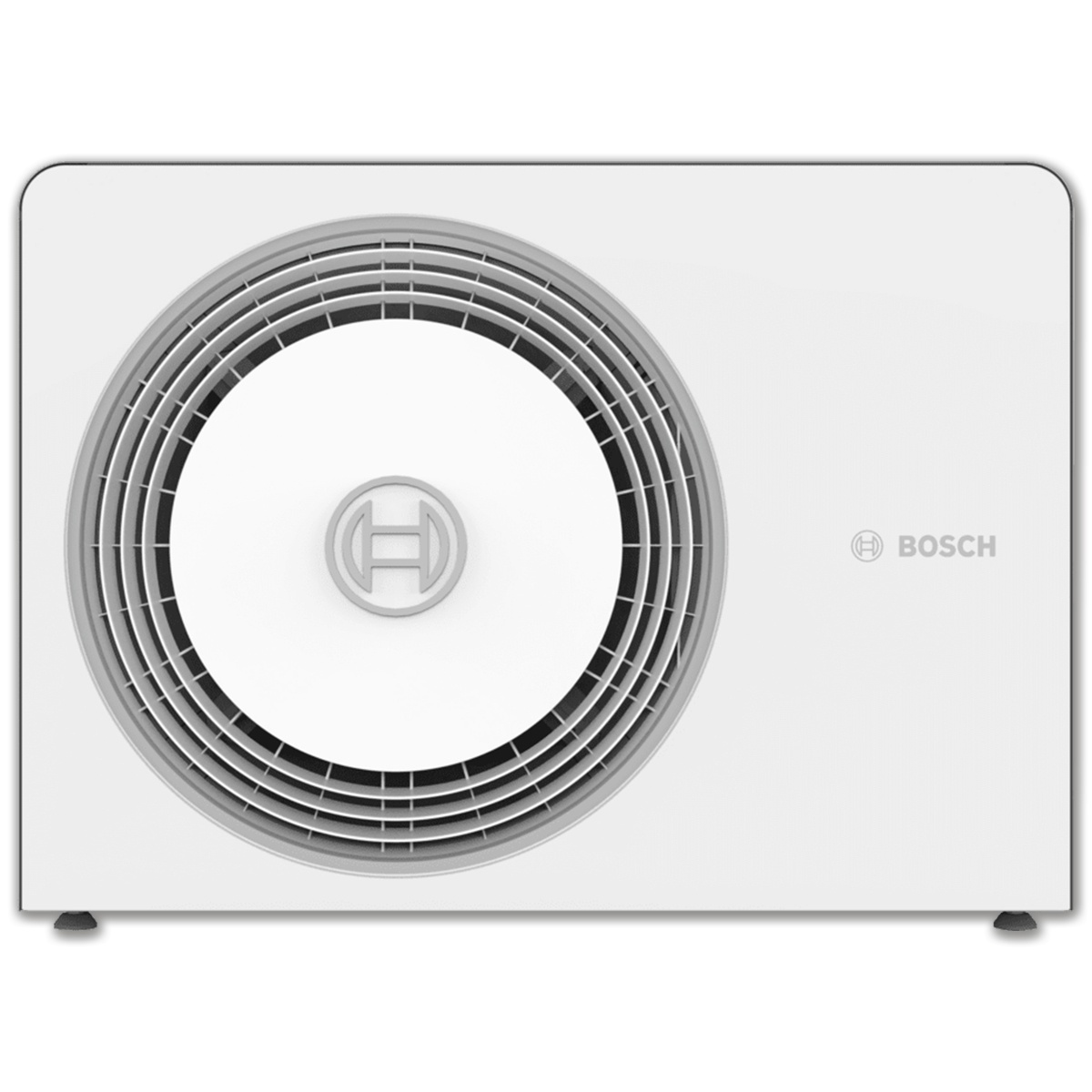

Außeneinheit:

bestehend aus Wärmepumpe, Kondensatablaufstutzen, Transportgurte, Bodenhalterungen, Kabelbinder zum Fixieren der Kabel im Anschlusskasten bei der Installation und Produktdokumentation
Außenaufgestellte Luft-Wasser-Wärmepumpe in Monoblock-Ausführung
natürliches Kältemittel R290 (Propan)
mit äußerst geringem Treibhauspotential (GWP von 3)
konsequent schalloptimiert mit integriertem Schalldiffusor
Invertertechnologie für hohe Effizienz
integrierte aktive Kühlfunktion ab Werk
manuelles Entlüfterventil
kompakte Außeneinheit im hochwertigen Design in Weiß

Technische Daten:

Leistungsdaten Heizen nach EN 14511 (A7/W35)	Nennwärmeleistung		kW	5,58
	Leistungszahl bei Heizbetrieb		COP	4,84
Leistungsdaten Heizen nach EN 14511 (A2/W35)	Nennwärmeleistung		kW	4,59
	Leistungszahl bei Heizbetrieb		COP	4,50
Leistungsdaten Heizen nach EN 14511 (A-7/W35)	Nennwärmeleistung		kW	9,60
	Leistungszahl bei Heizbetrieb		COP	2,50
Nenn-Luftvolumenstrom			m³/h	1670
Leistungsdaten Kühlen nach EN 14511 (A35/W18)	Nennkühlleistung		kW	5,40
	Leistungszahl bei Kühlbetrieb		EER	3,88
Elektrischer Anschluss	Nennspannung		V	400
	Elektrische Frequenz		Hz	50
	Anschlussart			3/N
	Schutzart nach EN 60529		IP	X4D
	Max. elektrische Leistungsaufnahme (3-phasig)		kW	7,20
Angaben in Bezug auf EU F-GAS Verordnung 517/2014	Umwelttechnischer Hinweis			Nein
	Kältemitteltyp			R290
	Treibhauspotential des Kältemittels (GWP)		kgCO2-eq	3
	Kältemittel-Füllmenge		kg	1,6
	CO2-Äquivalent der Kältemittel-Füllmenge		toCO2-eq	0,005
	Bauart des Kältekreises			Nicht hermetisch geschlossen
EU-Richtlinie für Energieeffizienz	Energieeffizienzklasse			A++
	Energieeffizienzklasse (Niedertemperaturanwendung)			A+++
	Energieeffizienzklassen-Spektrum			A+++ -> D
	Nennwärmeleistung (durchschnittliche Klimaverhältnisse)		kW	10
	Nennwärmeleistung (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse)		kW	10
	Jahreszeitbedingte Raumheizungs-Energieeffizienz (durchschnittliche Klimaverhältnisse)		%	142
	Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse)		%	188
	Jährlicher Energieverbrauch (durchschnittliche Klimaverhältnisse)		kWh	5681
	Jährlicher Energieverbrauch (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse)		kWh	4333
	Schallleistungspegel außen		dB(A)	42
	Schallleistungspegel bei geräuscharmem Betrieb		dB(A)	49
Allgemeine Daten	Umgebungstemperatur	Min.	°C	-22
		Max.	°C	+45

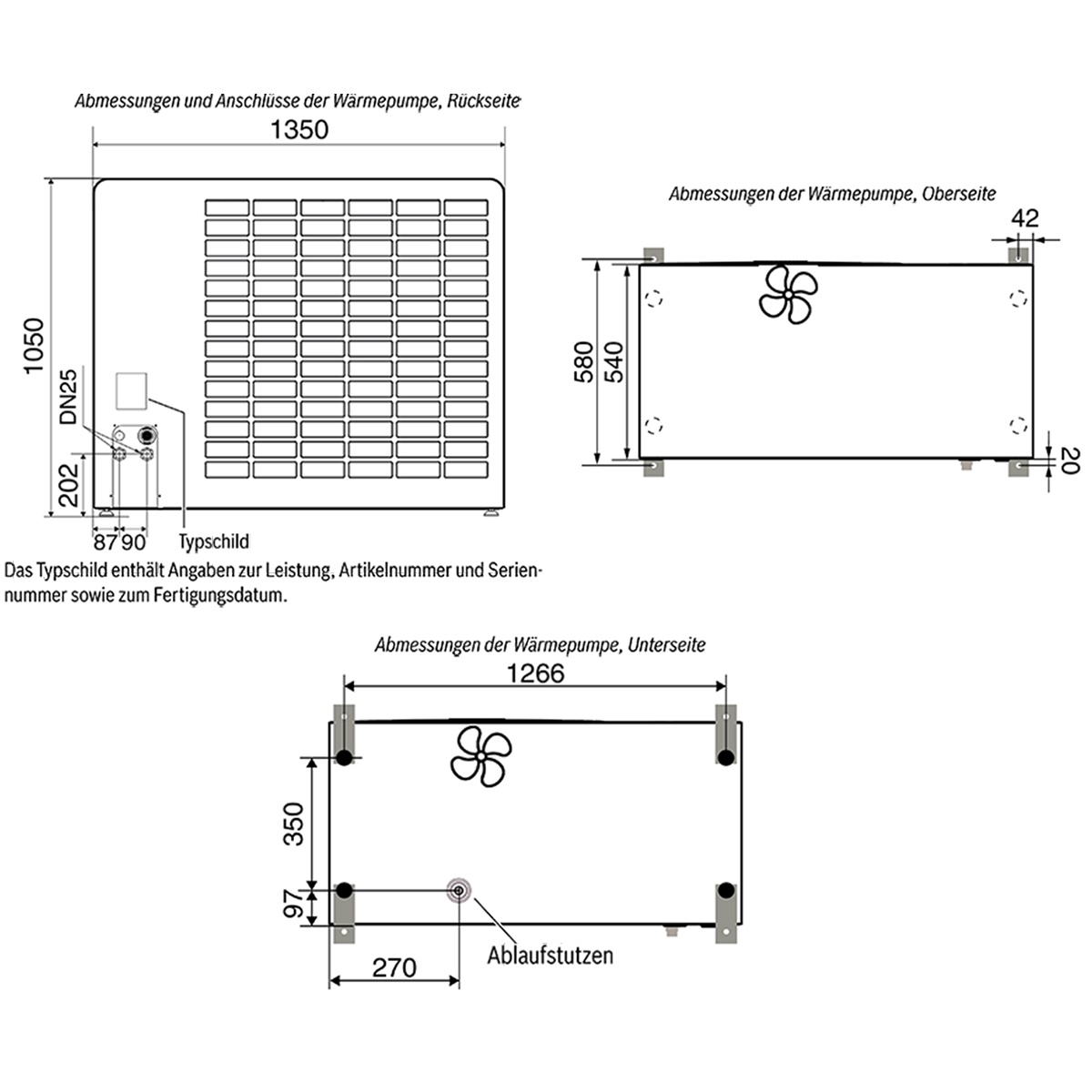

	Abmessungen	Höhe	mm	1100
		Breite	mm	1350
		Tiefe	mm	540
	Gewicht		kg	203
	Farbton			Weiß
	Typ			AW 10 OR-T
	Baureihe			CS5800/6800i AW
	Hersteller			Bosch

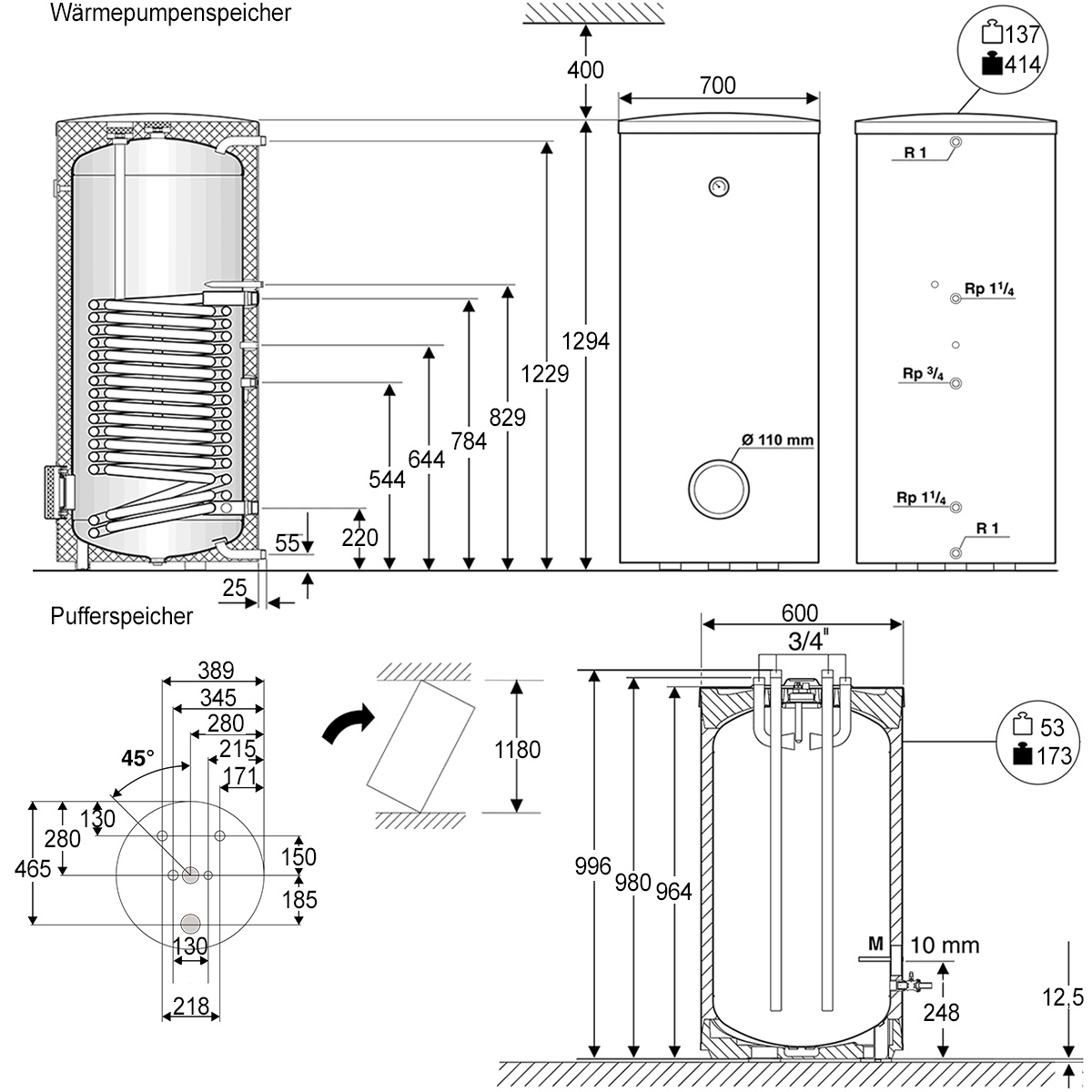

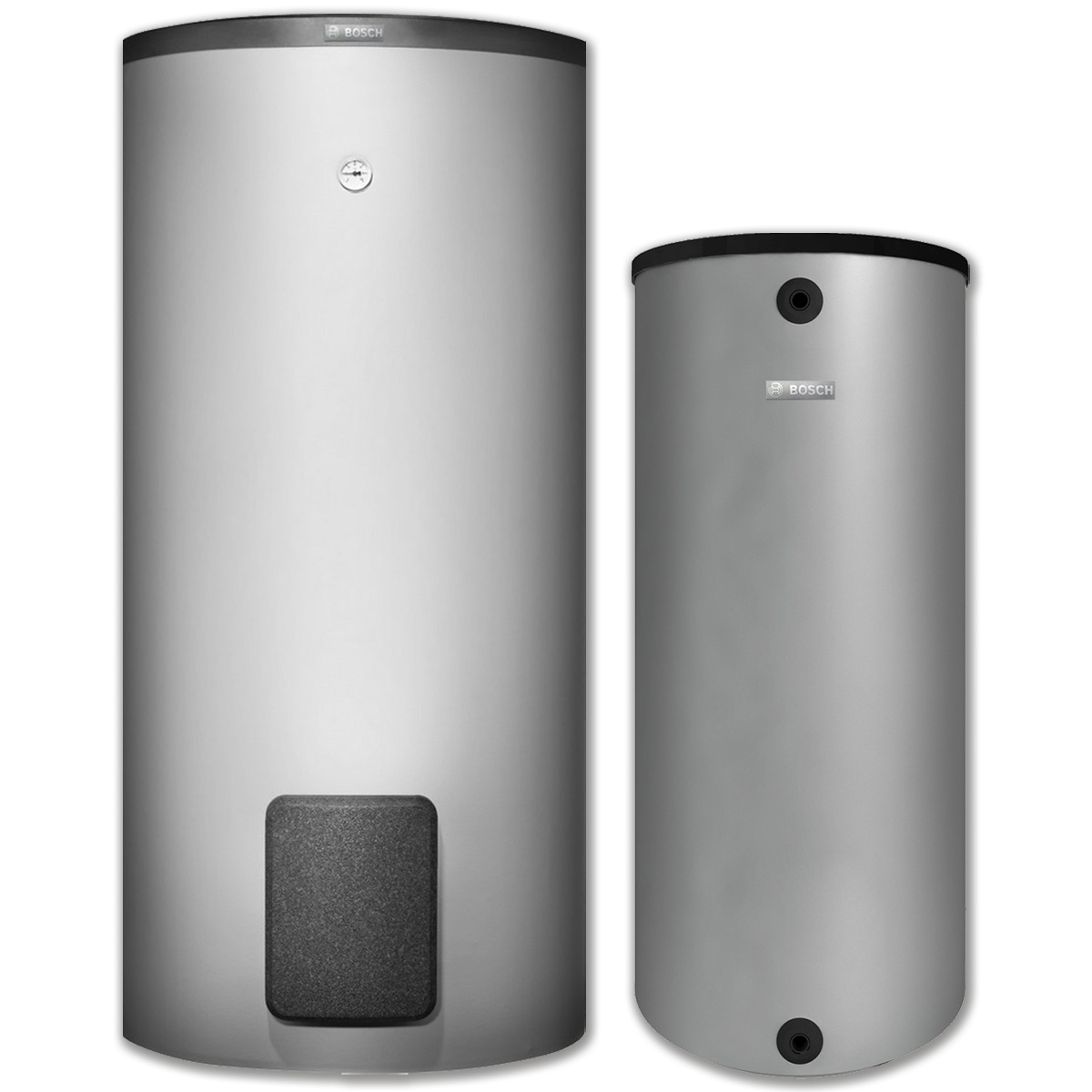

Wärmepumpenspeicher:

emaillierter Stahlbehälter
Verkleidung in Silber und Abdeckung in Schwarz
abgestimmt auf Junkers-/Bosch-Wärmepumpen
höhenverstellbare Stellfüße
Glattrohrwärmetauscher
Tauchhülse für Temperaturfühler
Schutzanode
Thermometer
Reinigungsflansch
Zirkulationsanschluss

Technische Daten:

EU-Richtlinie für Energieeffizienz	Energieeffizienzklasse			B
	Energieeffizienzklassen-Spektrum			A+ -> F
	Warmhalteverlust		W	67,0
Speicherinhalt	Nutzinhalt		l	277,0
	Speichervolumen		l	276,8
Wärmeübertrager (Wärmetauscher)	Max. Heizflächenleistung bei tV=55°C, tSP=45°C		kW	11
	Wärmetauscherfläche		m²	3,2
	Max. Dauerleistung bei tV=60°C, tSP=45°C (max. Speicherladeleistung)		l/h	216
	Berücksichtigte Umlaufwassermenge		l/h	1000
	Leistungskennzahl nach DIN 4708 bei tV=60°C (max. Speicherladeleistung)		NL	2,3
	Min. Aufheizzeit von tK=10°C auf tSP=57°C mit tV=60°C bei 11 kW Speicherladeleistung		min.	116
Anschlüsse	Kalt- und Warmwasseranschluss		Zoll	1
	Vorlauf und Rücklauf Heizung		Zoll	1,25
	Zirkulation		Zoll	3/4
Zulässiger Betriebsdruck	Heizung		bar	16
	Warmwasser		bar	10
Allgemeine Daten	Abmessungen	Höhe	mm	1294
		Durchmesser	Ø mm	700
		Kippmaß	mm	1475
	Gewicht		kg	137
	Farbton			Silber
	Typ			WH 290 LP1B
	Serie			Stora
	Hersteller			Bosch

Pufferspeicher:

für Wärmepumpen
Speicherbehälter aus Stahl
Blechverkleidung in Silber und Abdeckung in Schwarz
Wärmeschutz aus Polyurethan-Hartschaum
Tauchhülse für Temperaturfühler Rücklauf
Entleerhahn
höhenverstellbare Stellfüße

Technische Daten:

EU-Richtlinie für Energieeffizienz	Energieeffizienzklasse			A
	Energieeffizienzklassen-Spektrum			A+ -> F
	Warmhalteverlust		W	35,2
Speicherinhalt	Nutzinhalt		l	120,0
	Speichervolumen		l	120,0
Energieverbrauch	Bereitschaft		kWh/d	0,9
Anschlüsse	Vorlauf		Zoll	R 3/4
	Rücklauf		Zoll	R 3/4
Allgemeine Daten	Abmessungen	Höhe	mm	996
		Durchmesser	Ø mm	600
		Kippmaß	mm	1180
	Gewicht		kg	53
	Farbton			Silber
	Typ			BH 120-5 1 A
	Serie			Stora
	Hersteller			Bosch

Zubehör Warmwasserspeicher SF4:

Temperaturfühler NTC12K (6 mm) ohne Befestigungsset
einsetzbar als Speicher- oder Tauchfühler
Kabellänge: 6 m
mit Anschlussstecker

Verwendung:

ideal für Sanierung und Neubauten
Einfamilien- und Mehrfamilienhäuser

Hinweis:

Magnetitabscheider ist zu installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst)
Internetmodul als optionales Zubehör erhältlich (nicht im Lieferumfang enthalten)

Luftwärmepumpen-Paket:

Typ: BOPA CS792
Hersteller: Bosch
Artikel-Nr.: 7739623435

Herstellerinformationen:

Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
Deutschland

E-Mail: info.thermotechnik@de.bosch.com

Regelung:	UI800
Pufferspeicher:	120 Liter
Modul App-Nutzung:	Zubehör
Modellreihe:	Compress 5800i AW
Optik Inneneinheit:	Metalldesign weiß
Trinkwasserspeicher:	277 Liter

Weiterführende Links zu "Bosch Compress 5800iAW 7739623435 Luftwärmepumpen-Paket 10kW BOPA CS792 inkl. Speicher"

Verfügbare Downloads:

mehr

Zurück

Allgemeine Sicherheitshinweise:

Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.

Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.

Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!

WEEE-Reg.-Nr.: 25638056

Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
