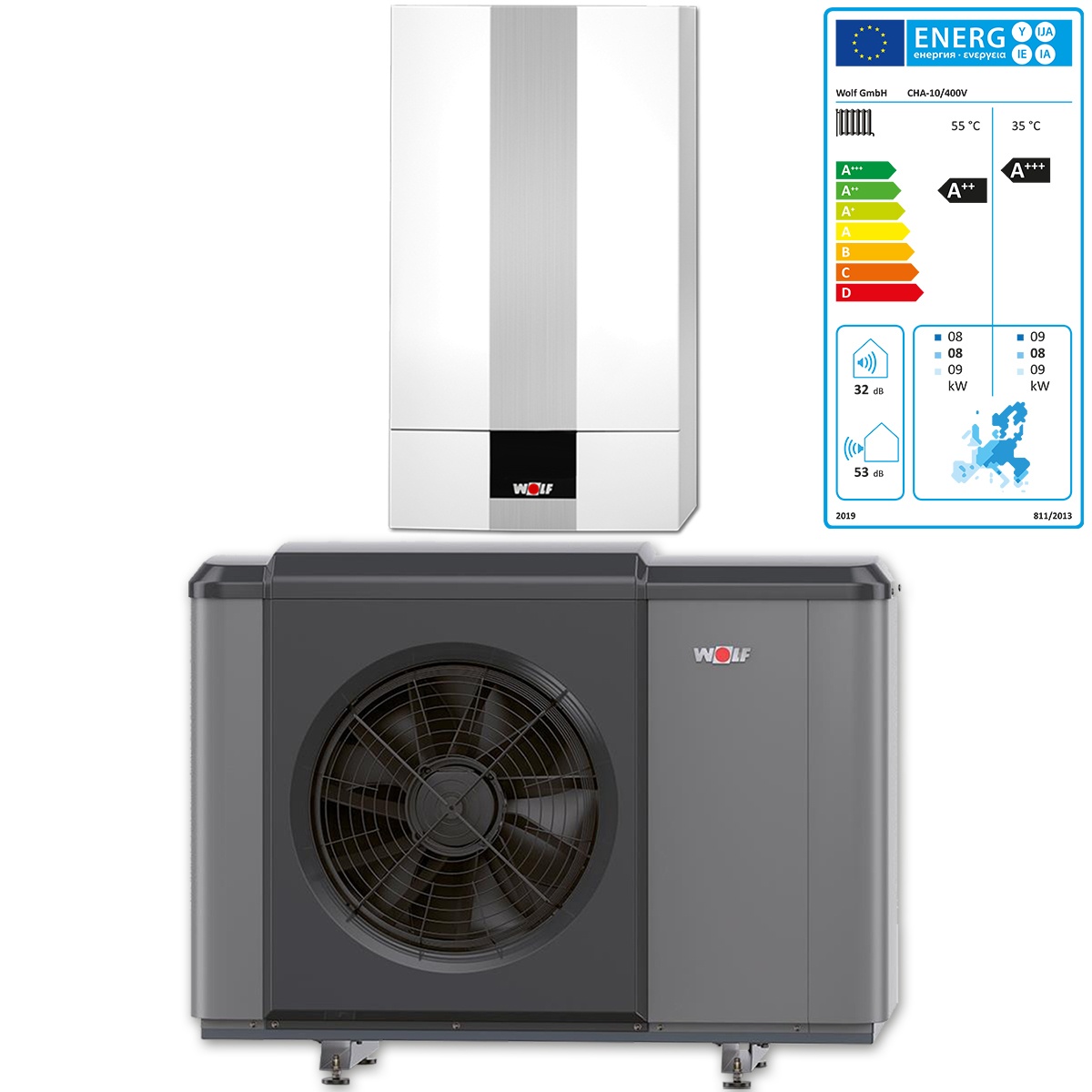

Wolf 9146863 Luft-Wasser Wärmepumpe 400V CHA-Monoblock 10 inkl. Elektroheizelement

Wolf 9146863 Luft-Wasser Wärmepumpe 400V CHA-Monoblock 10 inkl. Elektroheizelement

9.669,90 € *

inkl. MwSt. zzgl. Versandkosten

A++

55°

A+++

35°

Produktdatenblatt

Speditionsversand (DE)

Lieferzeit 1-5 Tage**

Artikel-Nr.: 60019463
Herstellernummer: 9146863

Lieferumfang: 1 x Wolf Luft-Wasser Wärmepumpe Hinweis: unbedingt Schlamm-... mehr

Menü schließen

Produktinformationen "Wolf 9146863 Luft-Wasser Wärmepumpe 400V CHA-Monoblock 10 inkl. Elektroheizelement"

Lieferumfang:

1 x Wolf Luft-Wasser Wärmepumpe

Hinweis:

unbedingt Schlamm- und Magnetitabscheider installieren (nicht im Lieferumfang enthalten)
für den Betrieb ist ein Bedienmodul BM-2 oder ein Anzeigenmodul AM erforderlich (nicht im Lieferumfang enthalten)

Beschreibung:

modulierende Luft-Wasser Wärmepumpe in Monoblockbauweise besteht aus Inneneinheit und Außeneinheit
Inneneinheit und Außeneinheit sind hydraulisch miteinander verbunden
serienmäßiger Heiz- und Kühlbetrieb (Invertertechnologie) sowie Warmwasserbereitung
inkl. Elektroheizelement 9 kW
geprüft nach EN14511, EN14825, ISO 17025 Zertifiziert nach EHPA und HP-Keymark Netzdienlichkeit durch SG-Ready
ausgelegt auf einfache Installation, hohen Komfort und sicheren Langzeitbetrieb
geeignet für Modernisierung und Neubau
umweltfreundliches Kältemittel R290

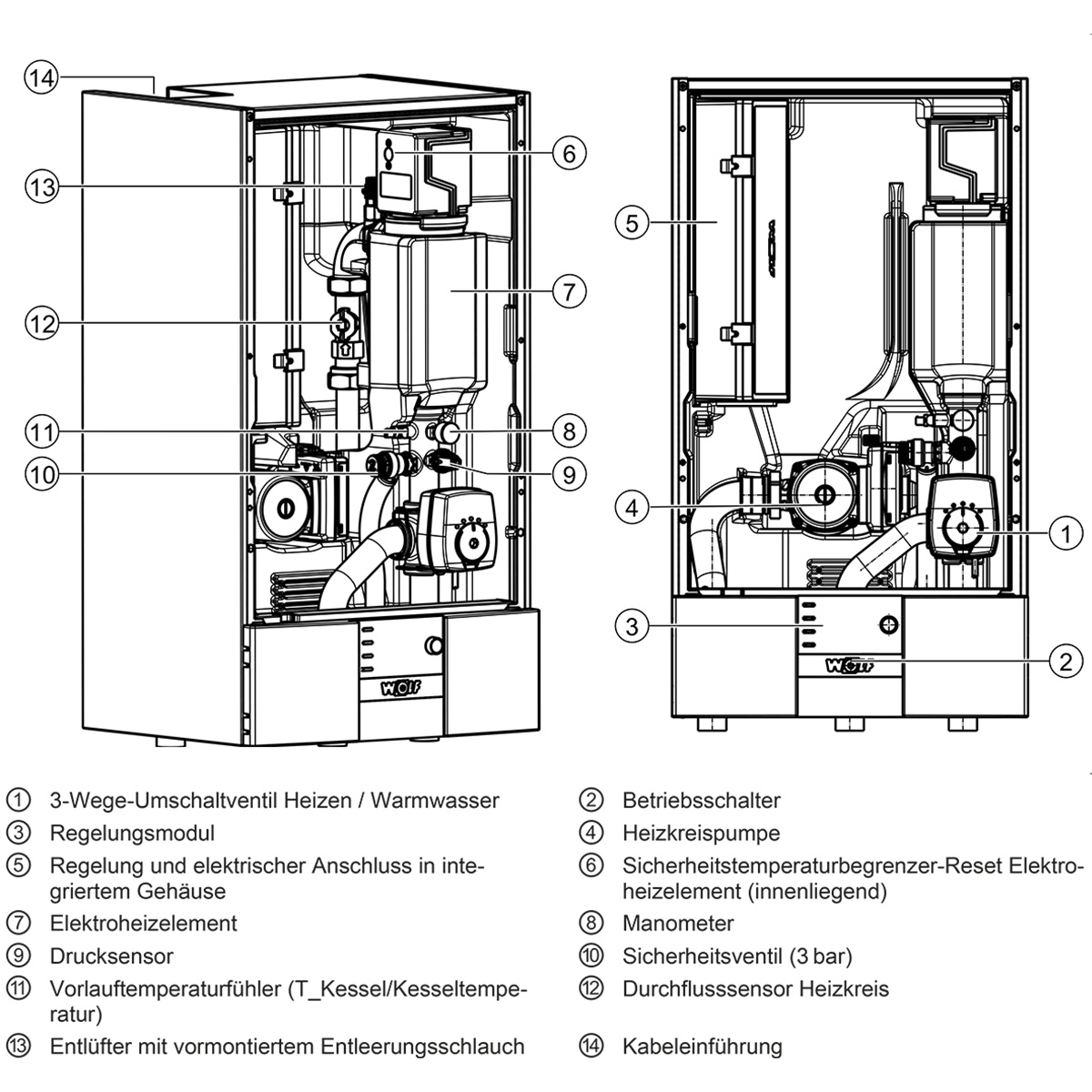

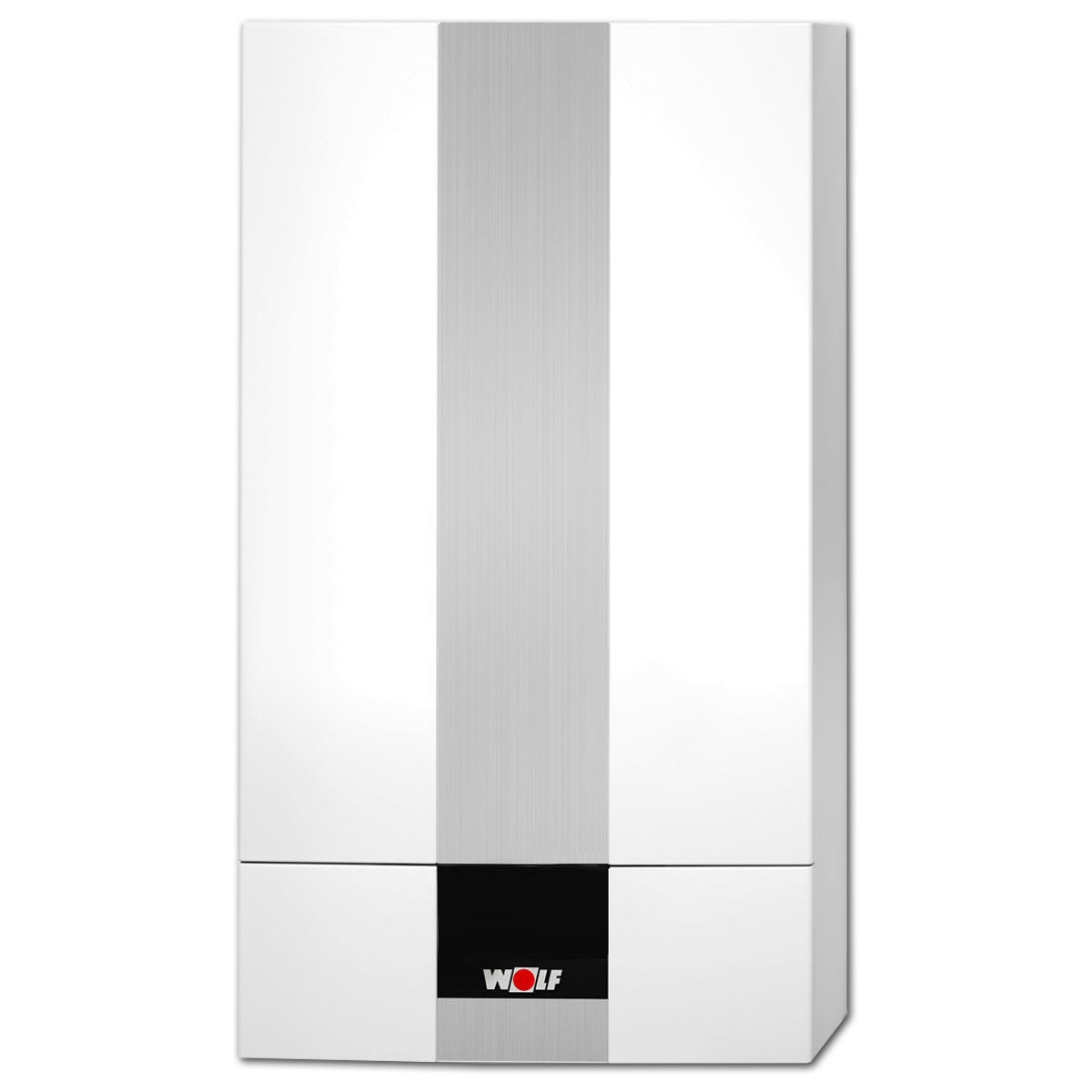

Inneneinheit:

in der Inneneinheit befindet sich die Regelelektronik mit Heizkreisregelung, Umwälzpumpe, Elektroheizelement, 3-Wege-Umschaltventil, Durchflusssensor, Drucksensor und Sicherheitsventil 3 bar
das 3-Wege-Umschaltventil schaltet zwischen Heiz- bzw. Kühlbetrieb und Warmwasserbetrieb um
strömungsoptimiertes und effizienzoptimiertes Elektroheizelement 9 kW einstellbar z. B. zur Spitzenlastabdeckung, zur Estrichaufheizung oder für Notbetrieb
Spreizungsregelung über die Drehzahl der Heizkreispumpe
integrierter Wärmemengenzähler und Durchflusssensor
S0-Schnittstelle zur Berechnung oder Ermittlung des Energieverbrauchs
drei parametrierbare Eingänge und drei parametrierbare Ausgänge
schnelle, sichere und einfache Verdrahtung
externe Steuerung über potentialfreien Kontakt oder 0 bis 10 V Signal möglich
Regelelektronik und elektrischer Anschluss in integriertem Gehäuse
HP-Keymark, EHPA-Gütesiegel und SG-Ready-Label
Steckplatz für LAN- / WLAN-Schnittstellenmodul Wolf Link Home
Verkleidung schall- und wärmegedämmt, dicht gegen Kondensatwasserbildung
Heizkreisanschlüsse Ø 28 mm
Schmutzfänger 1 1/2" zur Montage in den Rücklauf zur Außeneinheit

Schnittstellen:

Kontakte für EVU-Steuersignal
externe Anhebung der Systemtemperatur durch z. B. Smart Grid oder PV-Anlage

Bauteile:

Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis, Hocheffizienz-Heizkreispumpe und 3-Wege-Umschaltventil

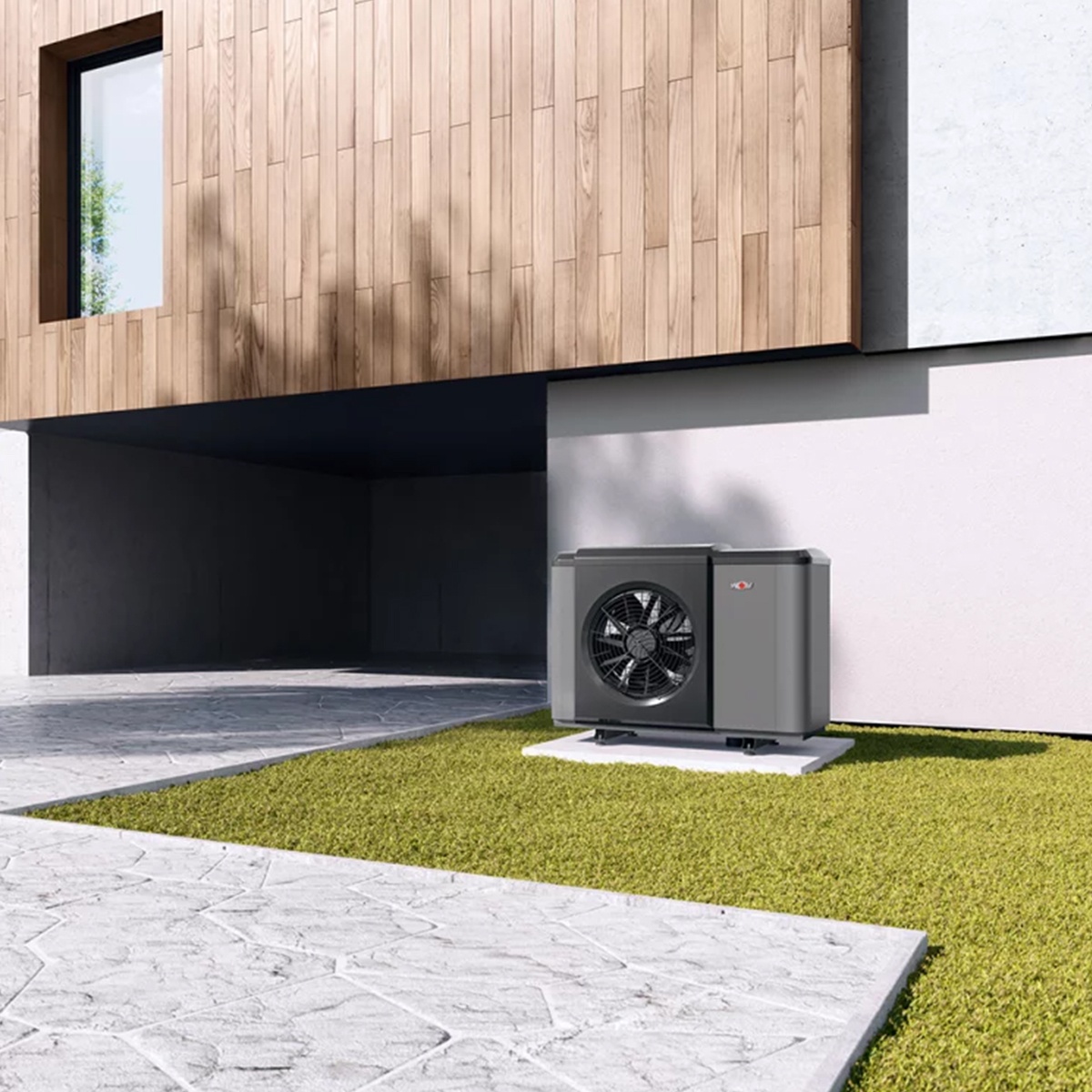

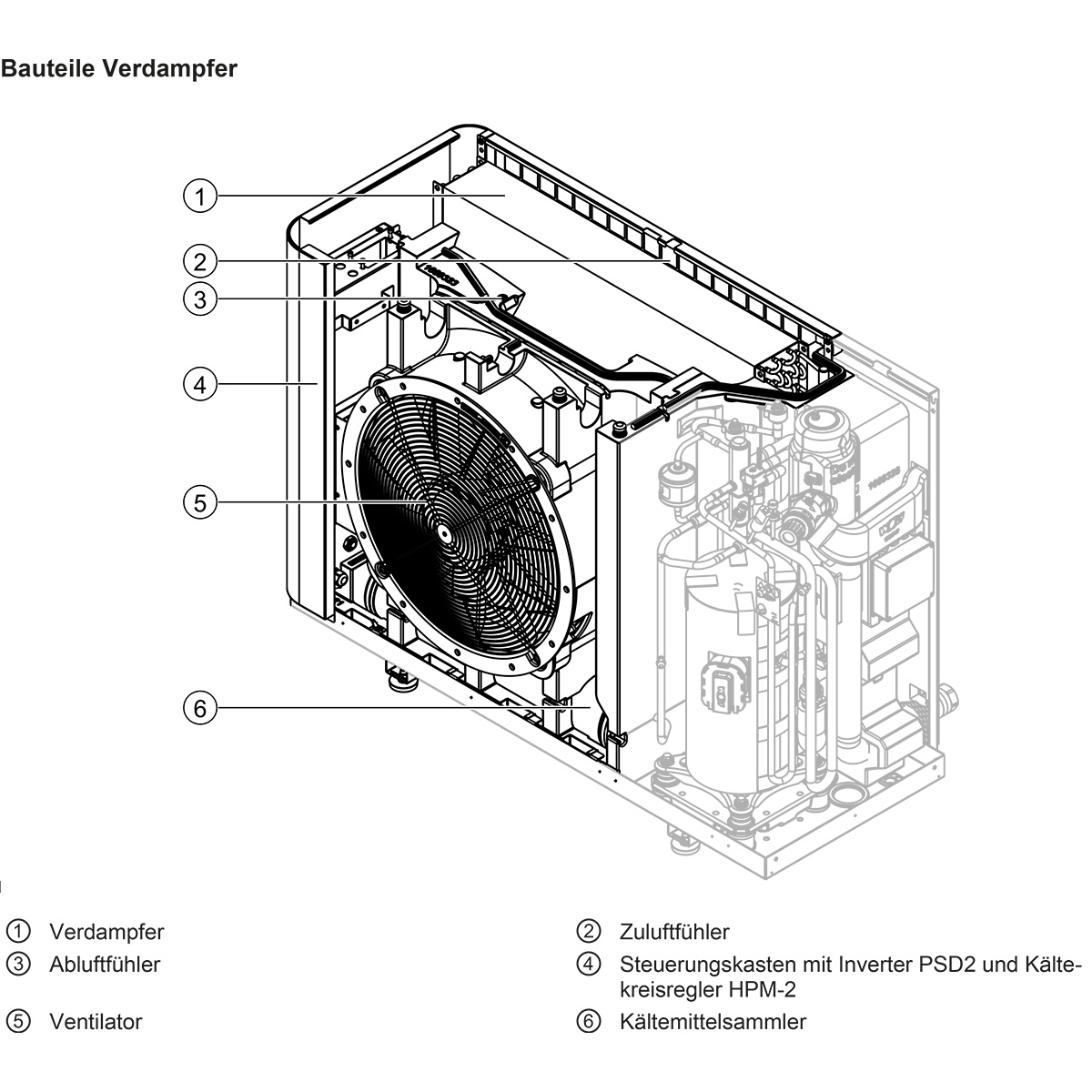

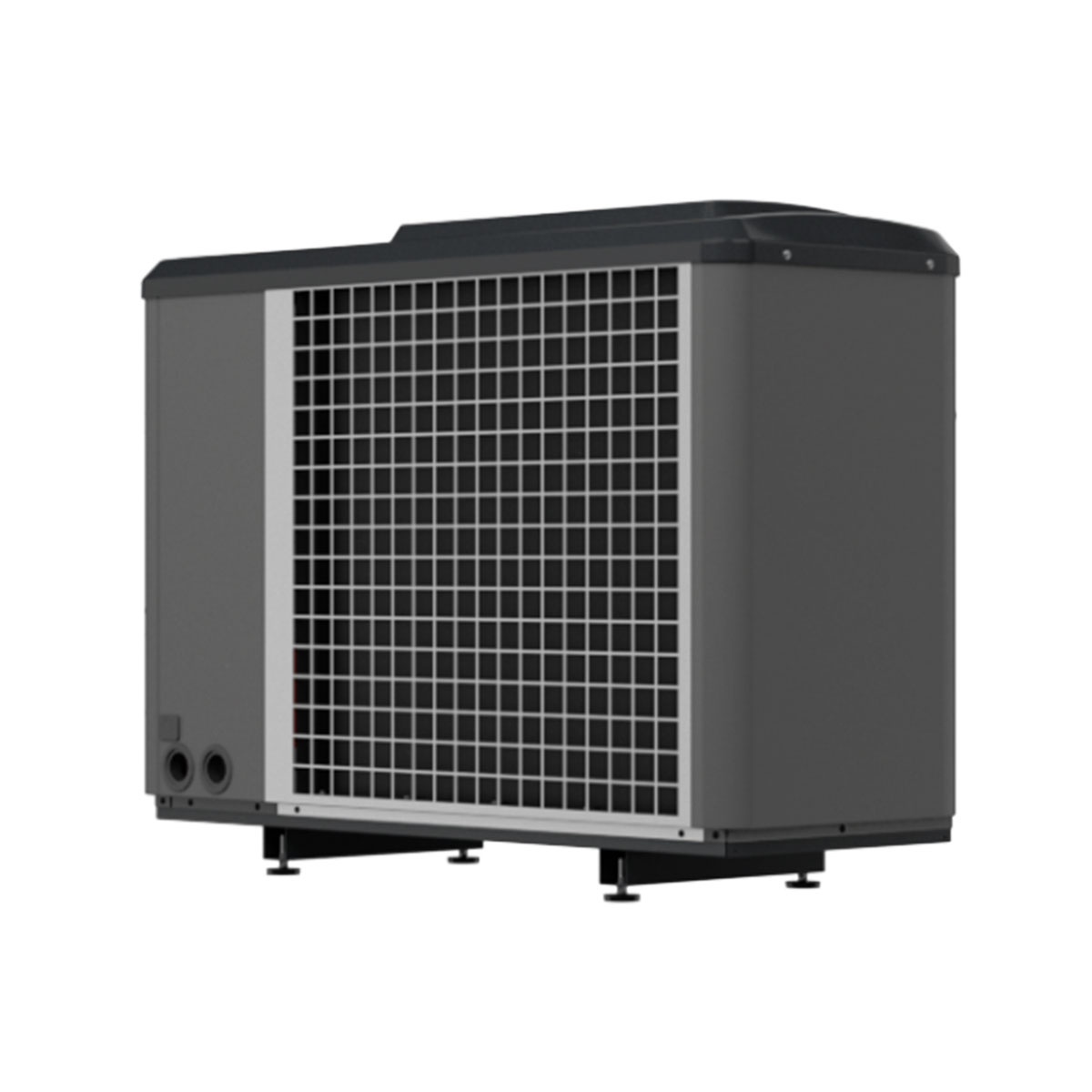

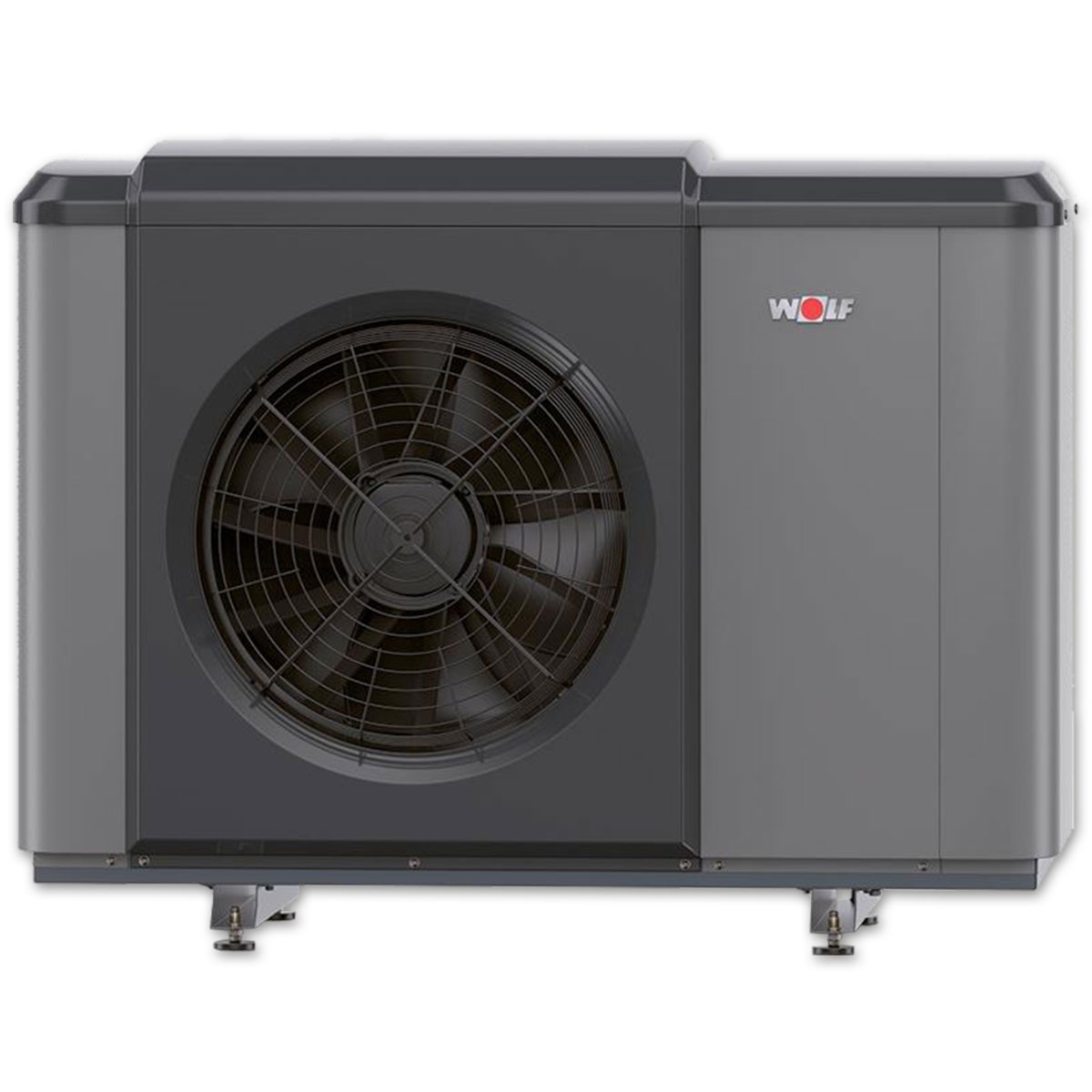

Außeneinheit:

stabile Gehäusekonstruktion (UV-beständig)
natürliches Kältemittel R290 (Propan)
elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen serienmäßig)
Verdampfer mit Blue-Fin-Schutzbeschichtung

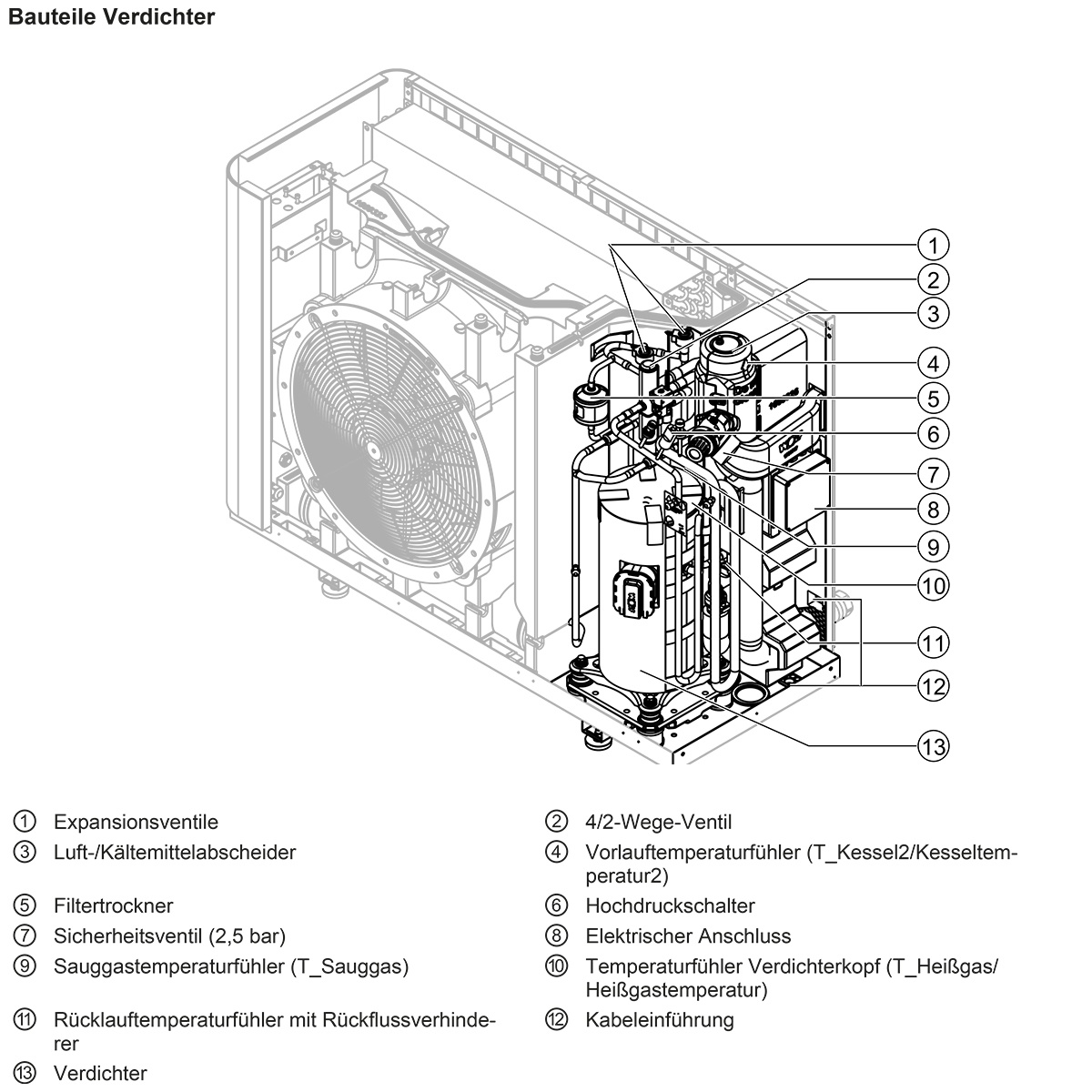

4-Wege-Umschaltventil und zwei elektronische Expansionsventile
Vorlauftemperaturen bis 70 °C ohne Heizstab möglich
Hydraulik mit integriertem Rückstromverhinderer
reduzierter Nachtbetrieb zur Lautstärkebegrenzung
Anschlussmöglichkeiten nach hinten oder unten
integrierte Kondensatwannenheizung
integrierter Luft-/ Kältemittelabscheider mit Entlüfter und Sicherheitsventil 3 bar
Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung
wärmegedämmter Plattenwärmetauscher Edelstahl 1.4301 als Verflüssiger
hohe JAZ durch optimierte Verdampferleistung und EC-Axialventilator im Eulenflügeldesign mit Ventilator-Schutzgitter nach DIN EN 13857 für optimalen Schutz auch von Kleinkindern

Technische Daten:

Energieeffizienzklasse Raumheizung Niedertemperatur			A+++ → D	A+++
Energieeffizienzklasse Raumheizung Mitteltemperatur				A++
Zulässige Umgebungstemperatur Inneneinheit			°C	5 - 35
Maximale Luftfeuchtigkeit Inneneinheit			% r.H.	< 90 nicht kondensierend
Kältekreis
Kältemitteltyp / GWP			- / -	R290 / 3
Füllmenge / CO₂eq			kg / t	3,4 / 0,010
Kältemaschinenöl				PZ46M
Füllmenge Kältemaschinenöl			ml	900
Kompressor - Typ / Anzahl				Scroll / 1
Heizleistung / COP
A2/W35 Nennleistung nach EN14511			kW / -	5,75 / 4,65
A7/W35 Nennleistung nach EN14511				4,10 / 5,72
A10/W35 Nennleistung nach EN14511				3,75 / 6,05
A-7/W35 Nennleistung nach EN14511				7,95 / 2,88
A-7/W45 Nennleistung nach EN14511				7,62 / 2,45
A-7/W55 Nennleistung nach EN14511				7,66 / 2,06
A-7/W65 Nennleistung nach EN14511				7,68 / 1,45
Leistungsbereich bei	A-7/W35		kW	3,0-10,0
	A2/W35			3,5-10,0
	A7/W35			2,2-9,8
Kühlleistung / EER
A35/W18 Nennleistung nach EN14511			kW / -	6,01 / 5,92
A35/W7 Nennleistung nach EN14511				4,81 / 4,04
Leistungsbereich bei A35/W18			kW	4,3 - 10,0
Leistungsbereich bei A35/W7				3,1 - 8,3
A35/W18 Nennleistung nach EN14511			kW / -	6,01 / 5,92
Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn- Wärmeleistung (ErP)			dB(A)	53
Schallleistungspegel Tag max.				60
Schallleistungspegel im reduzierten Nachtbetrieb				51
Schalldruckpegel im reduzierten Nachtbetrieb (in 3 m Entfernung, frei aufgestellt)				34
Einsatzgrenzen
Temperatur Betriebsgrenzen Heizwasser Heizbetrieb			°C	+20 bis +70
Maximale Rücklauftemperatur				+65
Kühlbetrieb				+7 bis +30
Maximale Heizwassertemperatur mit Elektroheizelement				75
Temperatur Betriebsgrenzen Luft Heizbetrieb				-22 bis +40
Kühlbetrieb				+10 bis +45
Heizwasser
Nennvolumenstrom bei 5K Spreizung			l/min	28
Mindestvolumenstrom für Abtauung				27
Restförderhöhe bei Mindestvolumenstrom für Abtauung			mbar	400
Maximaler Betriebsdruck			bar	2,5
Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt			m³/h	3500
Anschlüsse
Inneneinheit			Vorlauf von Außeneinheit, Heizung Vorlauf, WW-Vorlauf	28x1
Außeneinheit			Vorlauf, Rücklauf	IG 1 1/4"
Kondensatwasseranschluss			DN	50
Elektrik Außeneinheit
Steuerung	Elektrischer Anschluss			1~NPE, 230VAC, 50Hz, 16A(B)
	Max. Stromaufnahme 2)		A	2,8
Inverter	Elektrischer Anschluss			Siehe Elektrik Inneneinheit
	Max. Leistungsaufnahme Standby		W	13
	Max. Leistungsaufnahme Verdichter innerhalb der Einsatzgrenzen 1) 2)		kW	5,75
	Max. Verdichterstrom innerhalb der Einsatzgrenzen 1) 2)		A	9,0
	Max. Leistungsaufnahme Verdichter bei A2/W35		kW	2,3
	Max. Anzahl Verdichterstarts pro Stunde		1/H	6
Frequenzbereich Verdichter			rps	20 - 90
Schutzart			IP	24
Elektrik Inneneinheit
Steuerung	Elektrischer Anschluss			1~NPE, 230VAC, 50Hz, 16A(B)
	Max. Stromaufnahme		A	6,5
Inverter + Elektroheizelement	Elektrischer Anschluss			3~NPE, 400VAC, 50Hz, 20A(B)
	Max. Leistungsaufnahme Elektroheizelement		kW	9
	Max. Leistungsaufnahme Heizkreispumpe		W	3 - 75
	Max. Leistungsaufnahme Standby			2
	Max. Stromaufnahme Elektroheizelement 2)		A	13 (400VAC)
	Max. Stromaufnahme 1)			18
Schutzart			IP	20
Allgemein

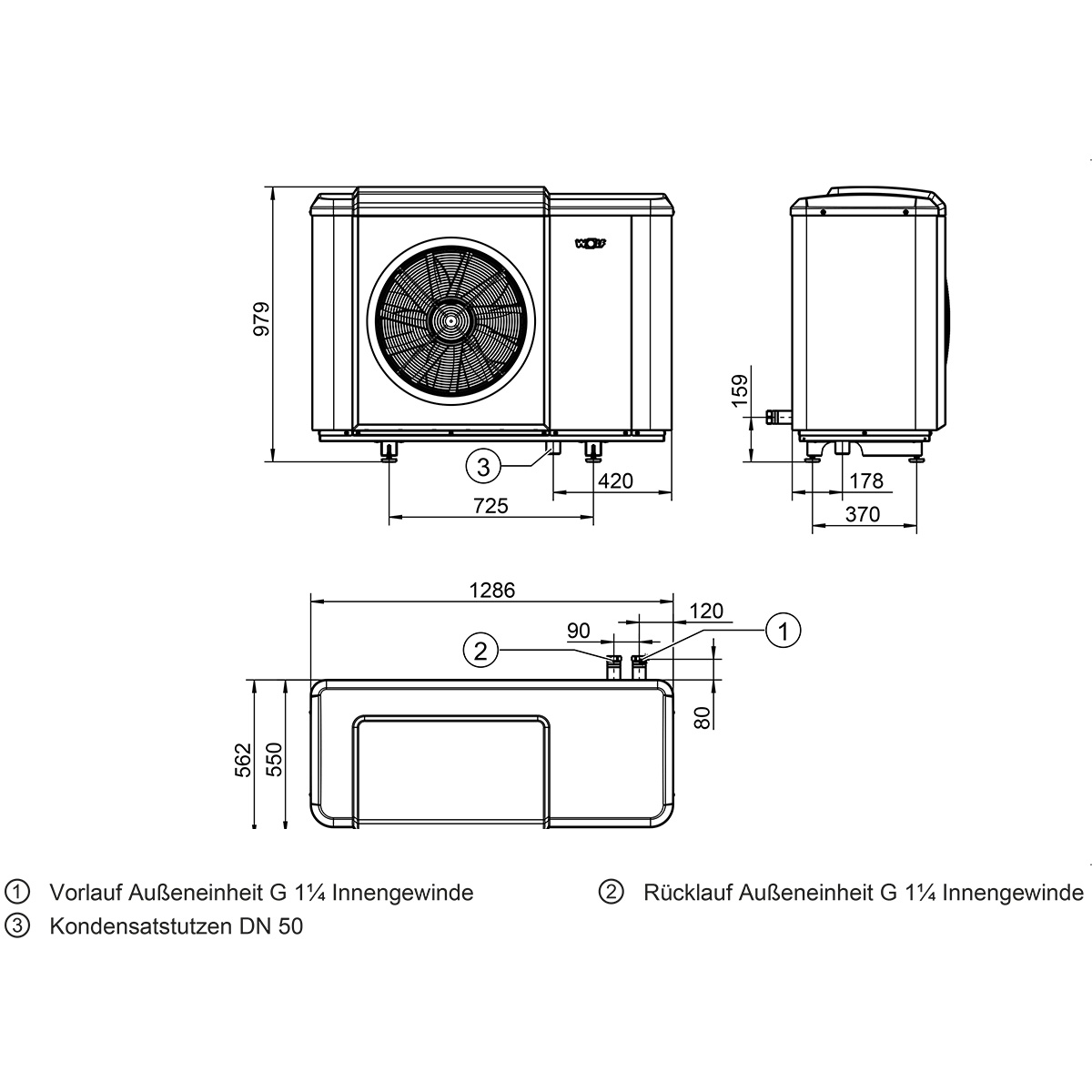

Abmessungen	Inneneinheit	Breite	mm	440
		Höhe		790
		Tiefe		373
	Außeneinheit	Breite		1286
		Höhe		979
		Tiefe		562
Gewicht	Inneneinheit		kg	27
	Außeneinheit			162
Typ				10/400V
Serie				CHA
Hersteller				Wolf
Artikel-Nr.				9146863
Hinweis		1)		Reduziert bei Parallelbetrieb von Verdichter und Elektroheizelement
		2)		für Energieversorger relevante Informationen
