Viessmann Vitocal 222-A Monoblock-Luft-Wasser-Wärmepumpe 12,6kW Z017621 inkl. Vitotronic 200

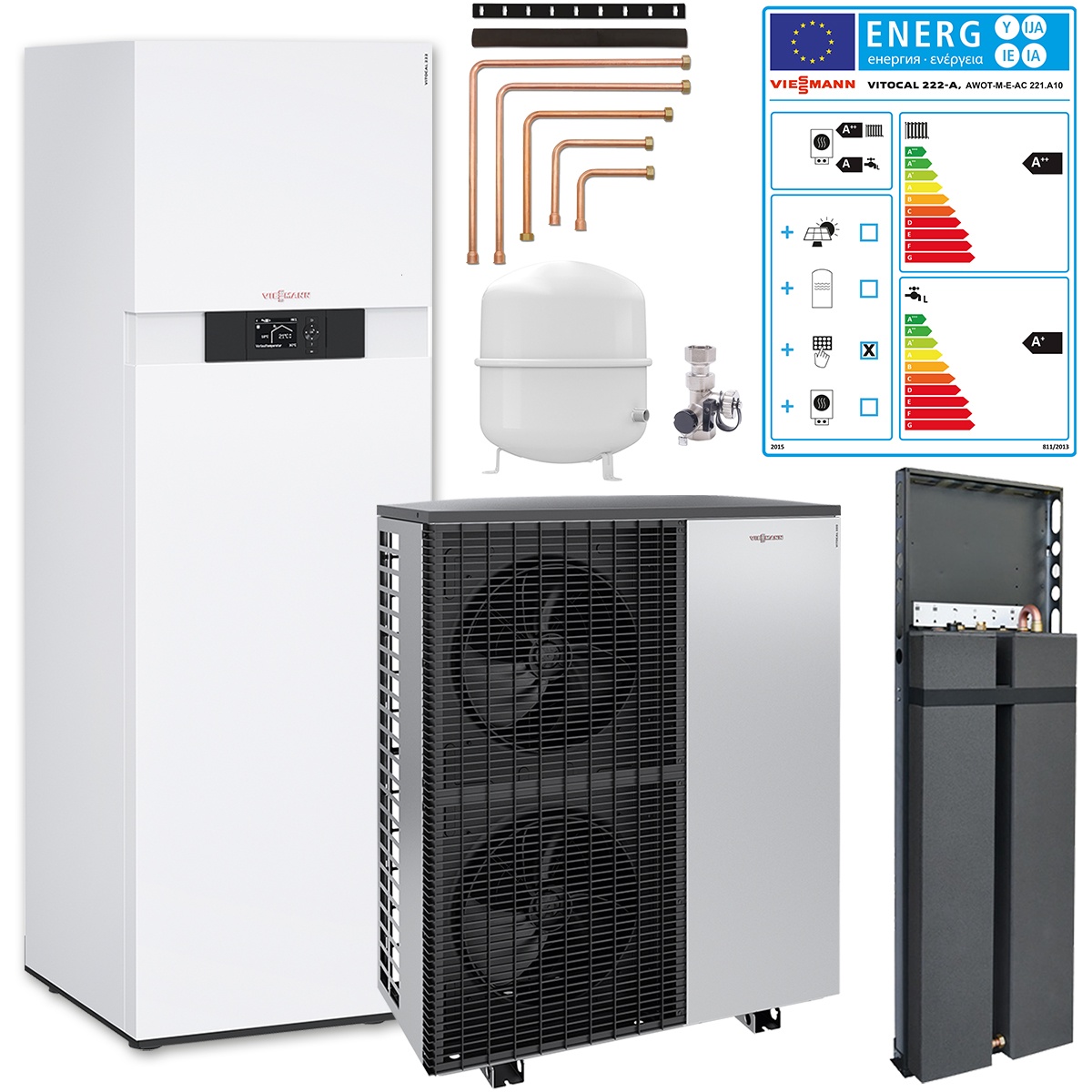

Lieferumfang:

• 1 x Viessmann Inneneinheit IDU Vitocal 222-A AWOT-E-AC 221.A16
• 1 x Viessmann Außeneinheit ODU Vitocal 2XX-A 10kW 230V
• 1 x Viessmann Heizwasser-Pufferspeicher 42 Liter Vitocell 100-E SVPA

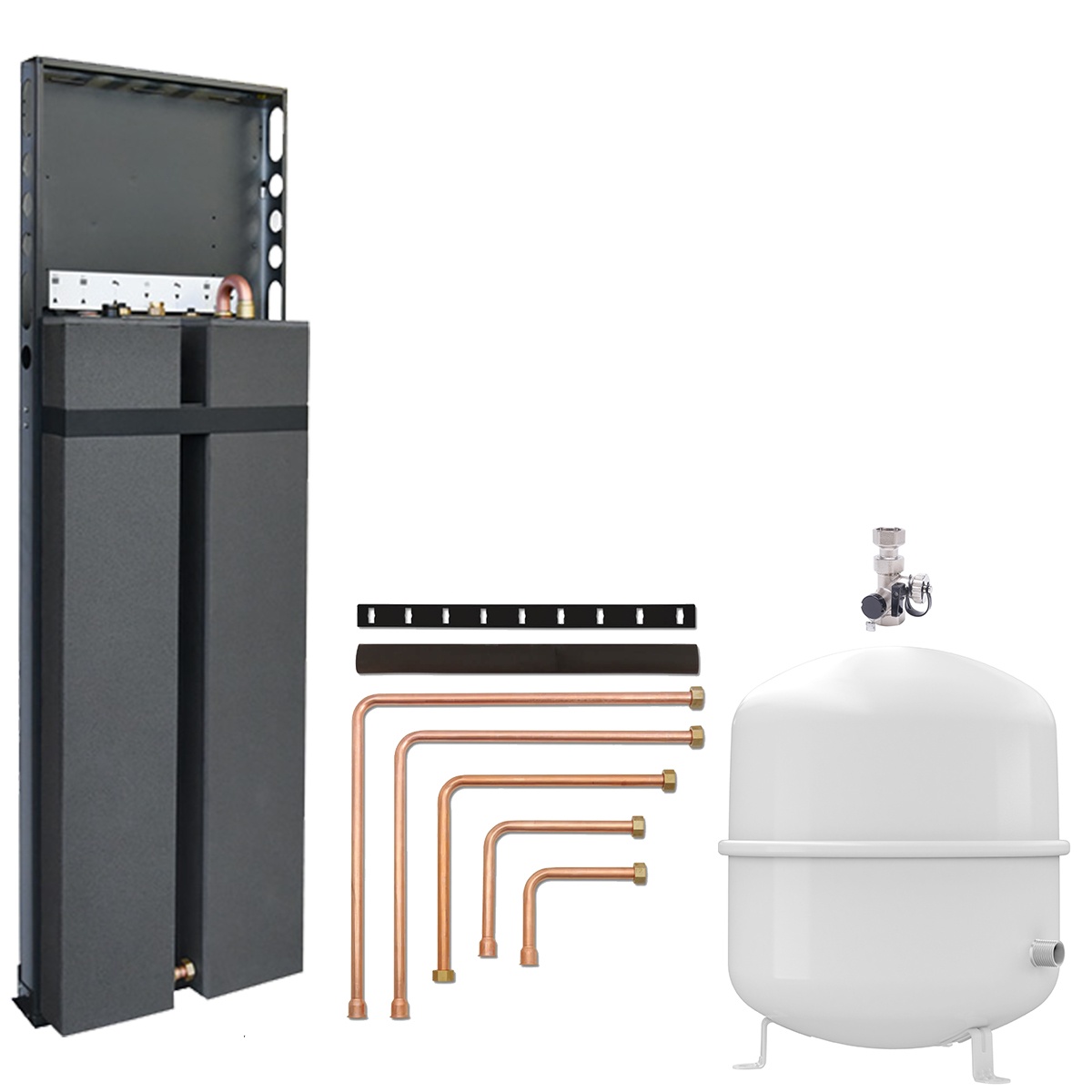

• 1 x Viessmann Anschluss-Set für Aufputzinstallation rechts/links
• 1 x Viessmann Membran-Ausdehnungsgefäß 35 Liter
• 1 x Viessmann Kappenventil R 3/4"
• 1 x Viessmann TU-Set Vitocal 222-A (technische Unterlagen)

Beschreibung:

• modulierende Wärmepumpe in Kompaktbauweise für den witterungsgeführten Betrieb
• in Monoblock-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
• geringe Betriebskosten durch hohen COP (Coefficient of Performance)
• Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
• maximale Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
• kompakte Inneneinheit mit 220 Liter Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
• einfach zu bedienende Vitotronic 200 WO1C Regelung mit Klartext- und Grafikanzeige
• optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
• besonders leise im Betrieb durch Advanced acoustics design (AAD)
• internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann App

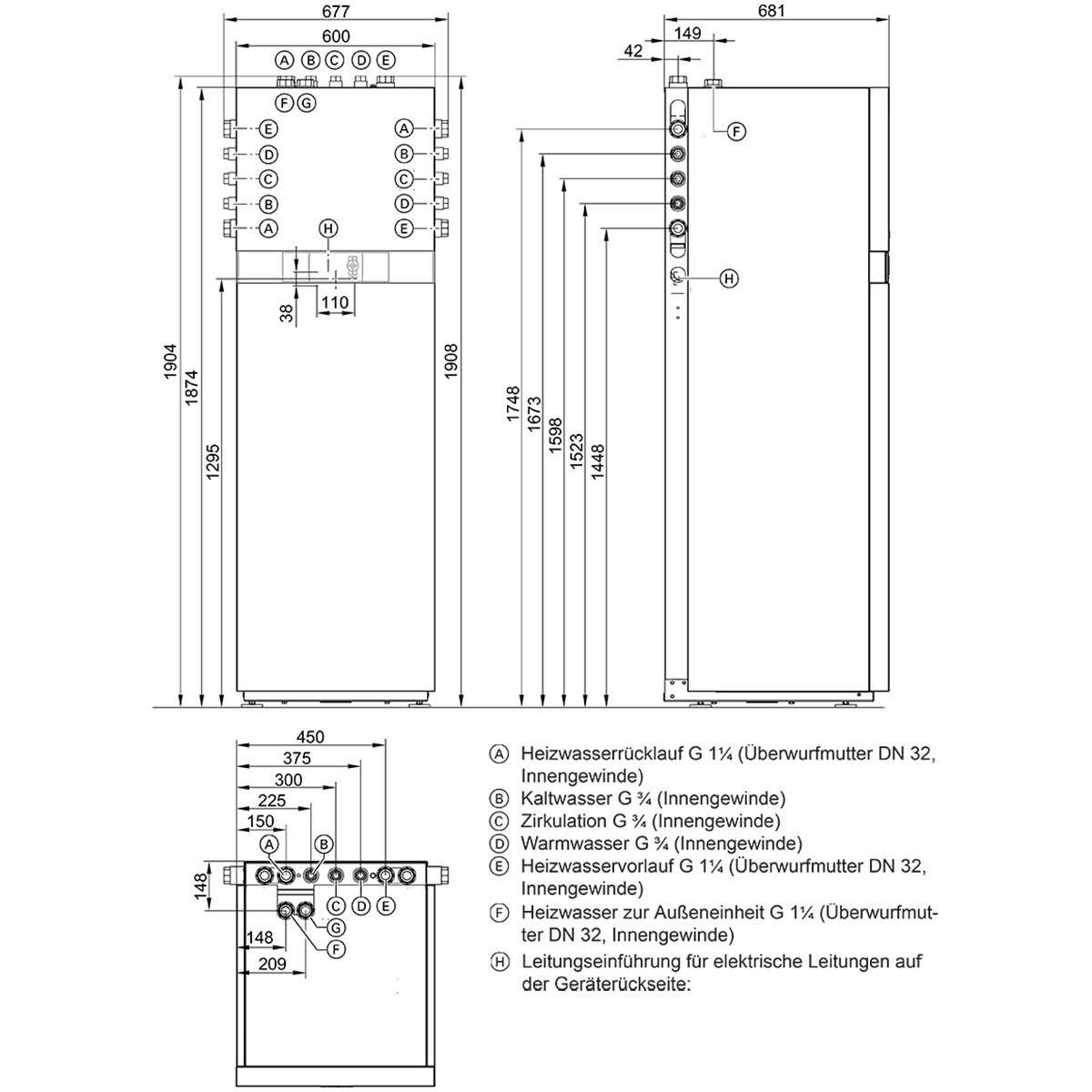

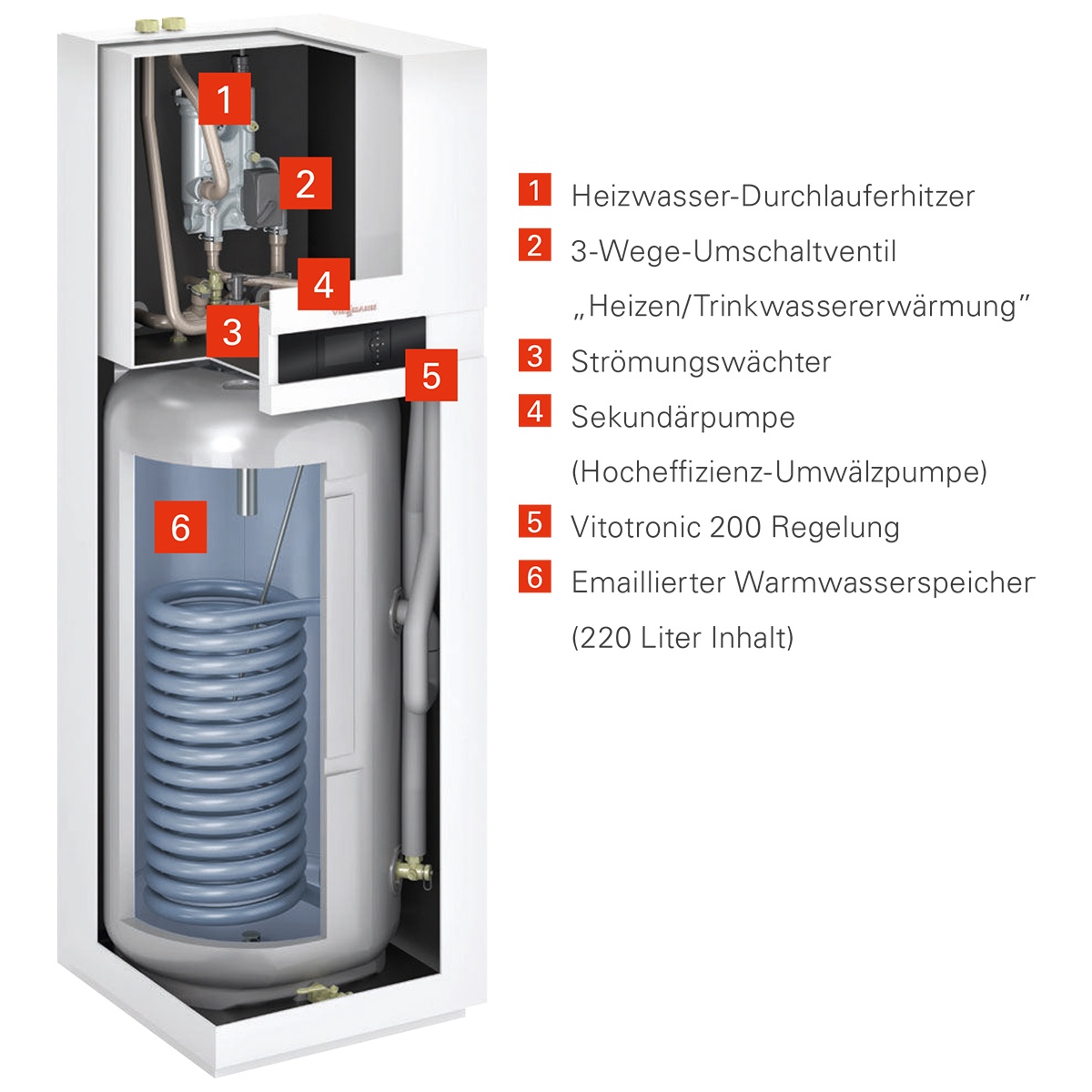

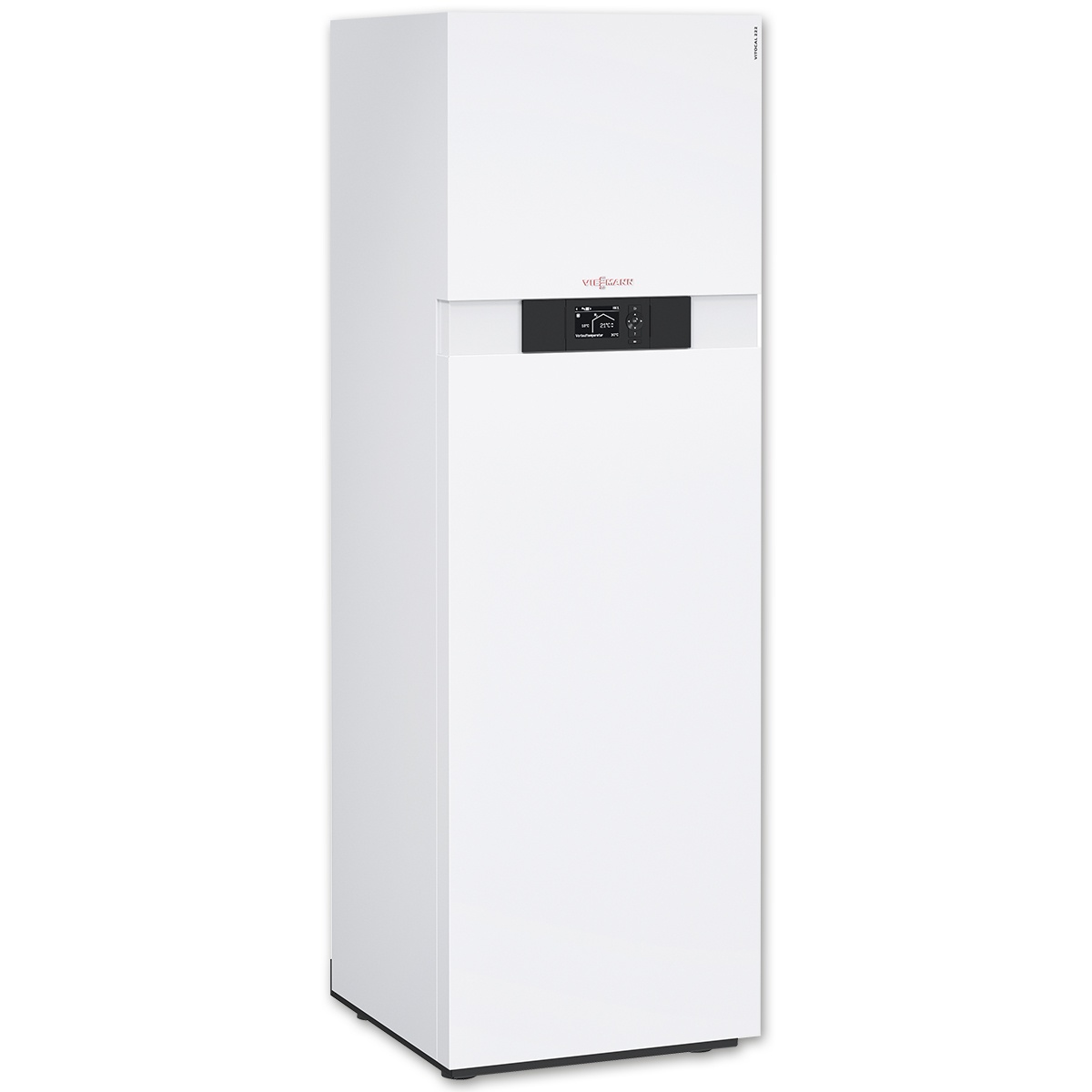

Inneneinheit:

• bodenstehend
• mit integriertem Speicher-Wassererwärmer 220 Liter
• Ceraprotect-Emaillierung: für geringe Speicherverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode ausgestattet
• mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, integriertem Strömungswächter und Sicherheitsgruppe
• mit strömungsgünstigem Gussblock mit Aufnahme des 3-Wege-Umschaltventils (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer
• integration eines Heizkreises mit Mischer in der Inneneinheit möglich (Zubehör)
• Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen
• asymmetrischer Edelstahl-Plattenwärmetauscher (1.4401/1.4301)

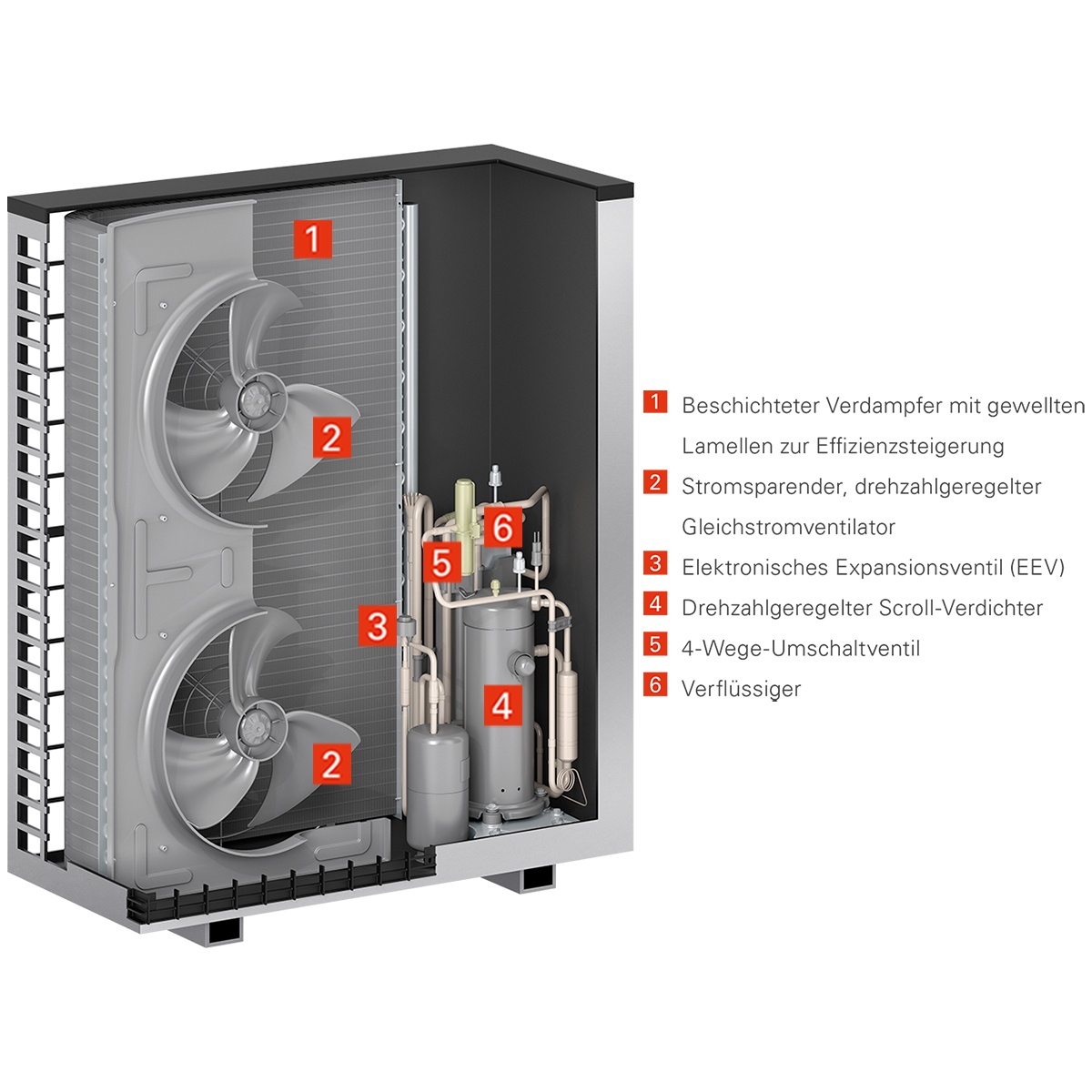

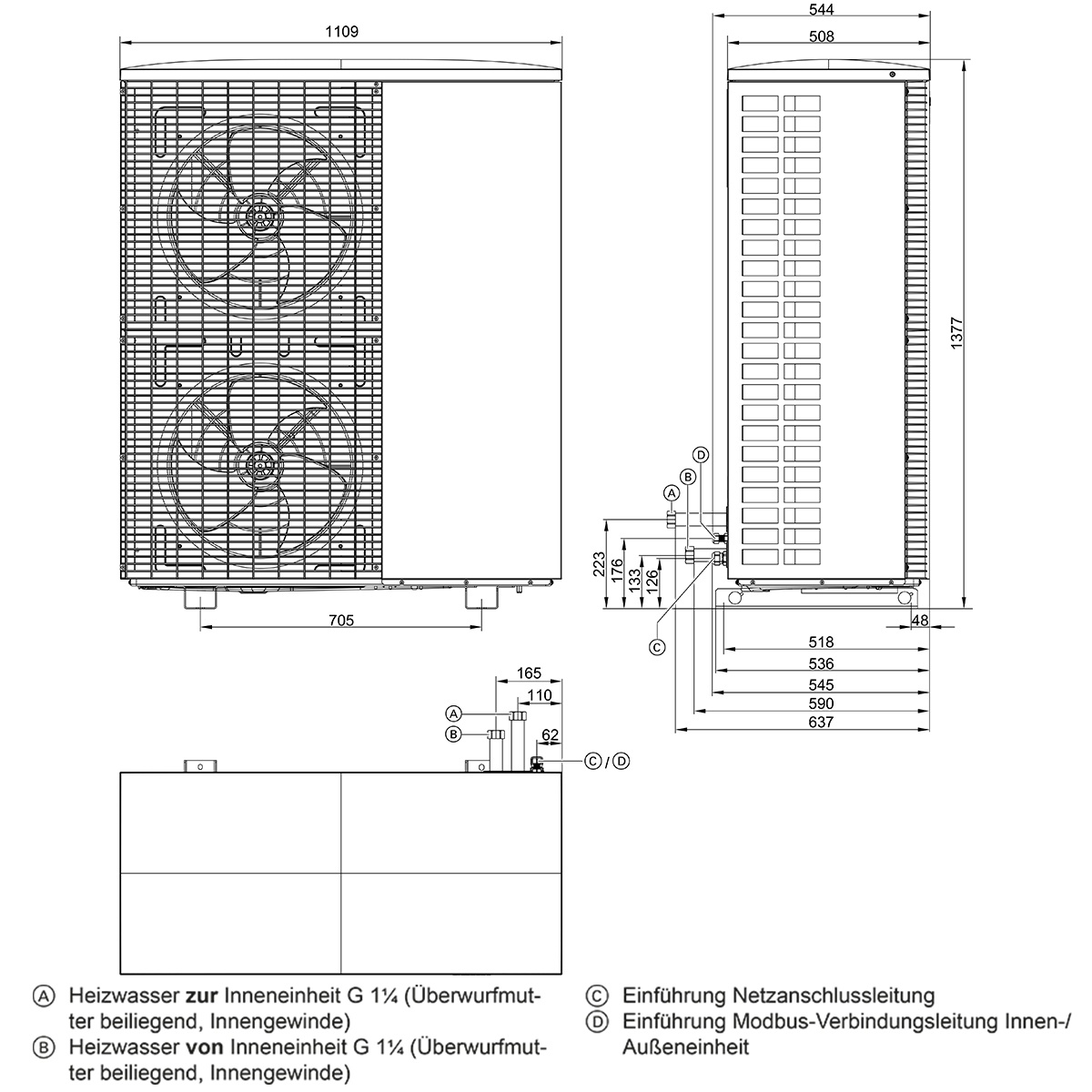

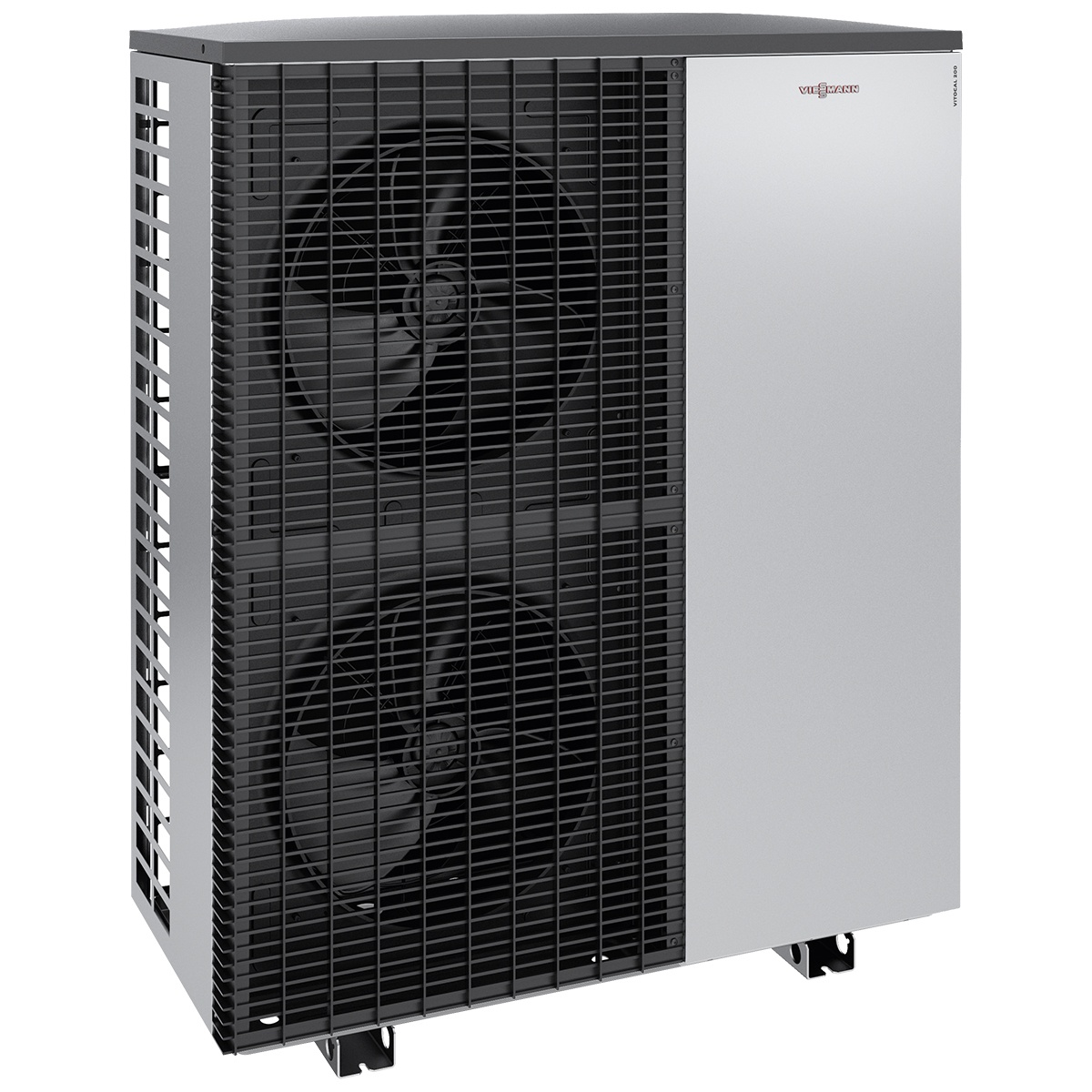

Außeneinheit:

• für Bodenmontage oder Wandmontage
• mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
• Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD)
• mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
• energieeffiziente Abtauung über Kreislaufumkehr
• korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz
• mit Kältemittel R410A

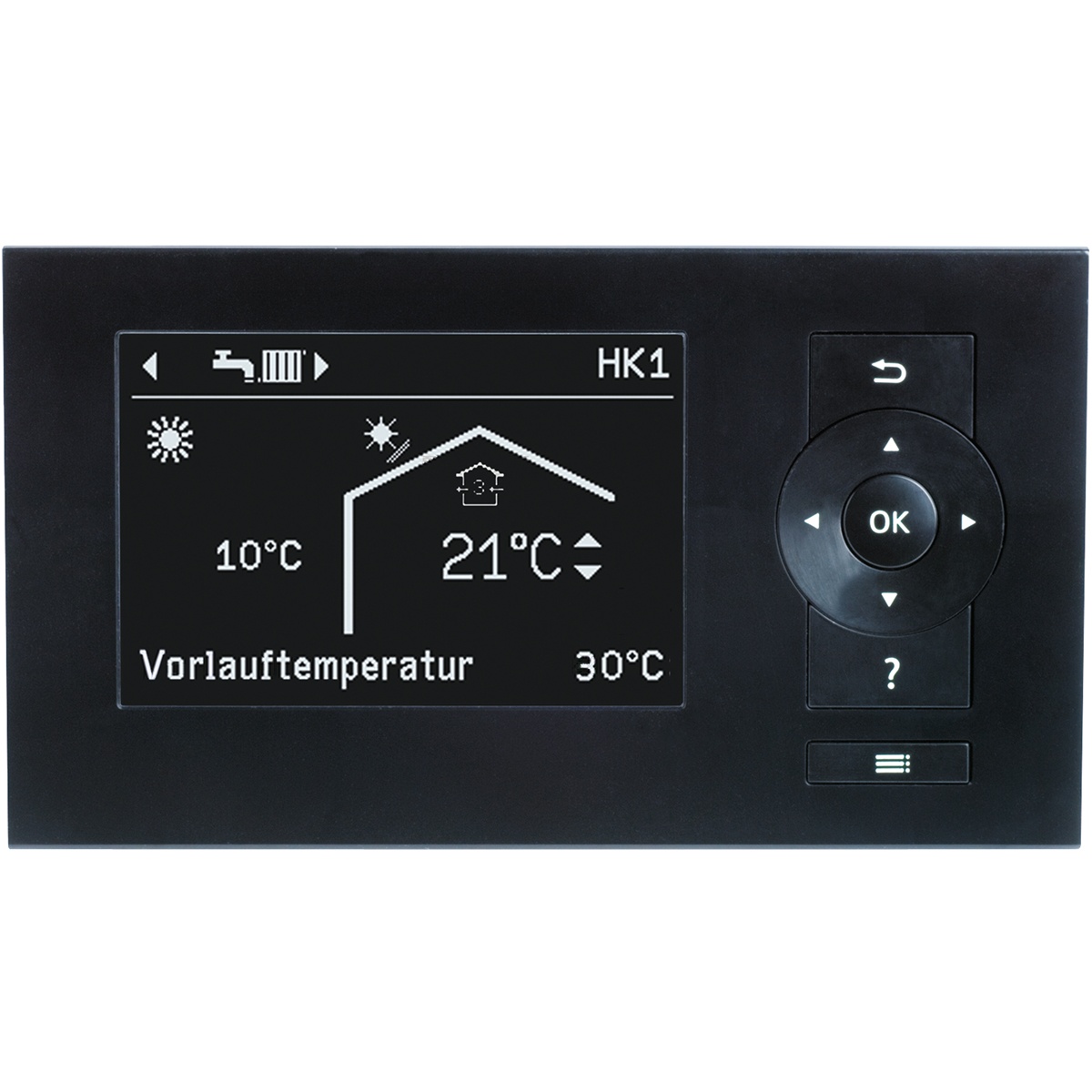

Bedieneinheit:

• witterungsgeführte Wärmepumpenregelung Vitotronic 200 Typ WO1C
• inkl. Netzschalter
• Betriebs- und Störungsanzeige
• Optolink Laptop-Schnittstelle und Bedienteil
• Bedienung durch grafisches Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe
• Party- und Sparbetrieb
• Ferienprogramm
• Raumtemperatur und Trinkwassertemperatur
• Abfragen von Temperaturen
• bedarfsabhängigem Ausschalten der Heizkreispumpen
• Sommersparschaltung und variabler Heizgrenze
• automatischer Sommer-/Winterzeitumschaltung
• Wartungsmeldung
• kontrollierte Estrichtrocknung
• Diagnosesystem
• Betriebstagebuch und Ausgang Sammelstörmeldung
• Kühlfunktion "active cooling"
• Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör)
• fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) Anbindung über Funk-Basis (Zubehör)
• Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN
• Einbindung in übergeordnetes Leitsystem mit Vitogate 200 Typ KNX (Zubehör)- Anbindung über LON
• Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich
• für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich
• für Anlagen mit 1 Heizkreis ohne Mischer und/oder in Verbindung mit Erweiterungssätzen (Zubehör) max. 2 Heizkreisen mit Mischer
• mit Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis
• Speichertemperaturregelung für einen Speicher-Wassererwärmer
• Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar
• Ansteuerung eines Heizwasser-Durchlauferhitzers

Pufferspeicher:

• zur Heizwasserspeicherung in Verbindung mit Wärmepumpenkompaktgeräten
• einschließlich Überströmventil
• zur Sicherstellung des Mindestanlagenvolumens
• zum rückseitigen Anbau an das Kompaktgerät
• wärmegedämmt
• Energieeffizienzklasse: B
• Warmhalteverluste: 37 W
• Speicherinhalt: 40 Liter
• Farbton: Schwarz
• Typ: SVPA
• Serie: Vitocell 100-E

Anschluss-Set:

• für die Aufputzinstallation nach links oder rechts
• wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1 1/4 mit Bogen 90°
• wärmegedämmte Kaltwasser- und Warmwasserleitung G 3/4" mit Bogen 90°
• wärmegedämmte Zirkulationsleitung G 3/4" mit Bogen 90°

Druckausdehnungsgefäß:

• für geschlossene Heizungsanlagen
• pulverbeschichtet
• mit Stellfüßen
• Inhalt: 35 Liter
• Farbton: Reinweiß
• Betriebsdruck max.: 3 bar / 0,3 MPa
• Vordruck: 1,5 bar
• Anschluss: R 3/4"
• Durchmesser Ø: 376 mm
• Höhe: 466 mm
• Typ: N35
• Serie: Vitoset
• Fabrikat: Reflex
• Gewicht: 5 kg

Kappenventil:

• für Membran-Druckausdehnungsgefäße
• Nenndruck: PN 10
• Betriebstemperatur max.: 120 °C

Hinweis:

• Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen bauseits herstellen
