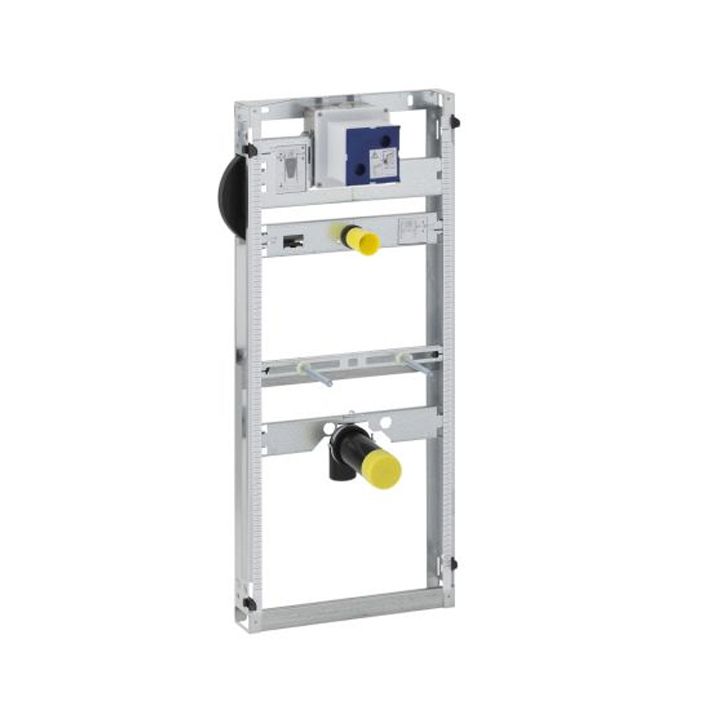

Geberit GIS Vorwandelement universal für Urinal BH 114 cm 461.621.00.1
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 7 - 14 Tage
- Artikel-Nr.: 10009466
- Herstellernummer: 461.621.00.1
Produktinformationen "Geberit GIS Vorwandelement universal für Urinal BH 114 cm 461.621.00.1"
Lieferumfang:
- Anschlusswinkel R 1/2"
- Bauschutz mit Deckel
- Verbindungsrohr zwischen Zulauf Ø 32 mm und Urinal mit Dichtung auf Urinal
- Schutzstopfen
- Anschlussbogen aus PE-HD Ø 63 / 50 mm
- Schutzkappe
- Dichtung Ø 57 / 50 mm
- Urinalgeruchsverschluss Ø 50 mm mit Dichtung auf Urinal
- 2 Gewindestangen M8
Beschreibung:
- Rahmen verzinkt, mit vier Schnellbefestigungen
- im Geberit GIS Tragwerk stufenlos höhenverstellbar
- universelles UP-Gehäuse für Geberit Urinalsteuerungen
- Anschlussklemme für Elektroanschluss im UP-Gehäuse
- Wasseranschluss rechts am UP-Gehäuse
- Wasseranschluss MeplaFix-fähig, werkzeuglos montierbar
- Absperrventil mit Drossel, vormontiert
- mit eingebautem Leerrohr zum Spülen der Leitung
- Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
- Spülschlauch biegbar mit Führung zum Verhindern von stehendem Wasser
- Befestigung für Zulauf Ø 32 mm höhenverstellbar
- Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
- Urinalbefestigungen M8, breiten- und höhenverstellbar
- Traversen mit Mittenmarkierung, werkzeuglos verstellbar
- zusätzliche Befestigung für Urinal mit Zubehör möglich
- mit Zubehör auf Urinale mit Sprühkopf umrüstbar
Verwendungszwecke:
- zum Einbau in Geberit GIS Tragsysteme für Vorwand, Trennwand oder frei stehende Wand
- zur Montage von Urinalen
- zum Einbau von Geberit Urinalsteuerungen (ab Baujahr 2009)
- für Fußbodenaufbauten 0 - 20 cm
Technische Daten:
- Fließdruck: 100-800 kPa
- max. Prüfdruck Wasser: 1600 kPa
- max. Prüfdruck Luft / Inertgas: 300 kPa
- max. Betriebstemperatur Wasser: 30 °C
- Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
- Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
Artikel-Nr.:
- 461.621.00.1
Für Urinale mit Sprühkopf ist zusätzlich die Geberit Zulauftraverse für Urinal (Art.-Nr. 242.042.00.1) erforderlich. Beim Einsatz der Urinalkeramik Omnia Pro 7503 von Villeroy & Boch ist zusätzlich der Geberit Anschlussstutzen mit Manschette und Deckklappen (Art.-Nr. 152.608.46.1) erforderlich.
Herstellerinformationen:
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail: sales.de@geberit.com

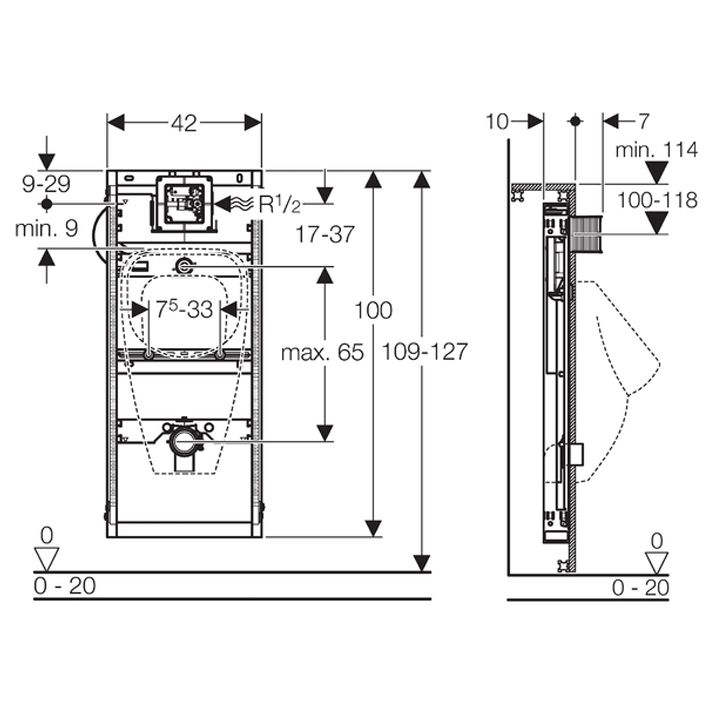

| Bauhöhe: | 114 cm |
