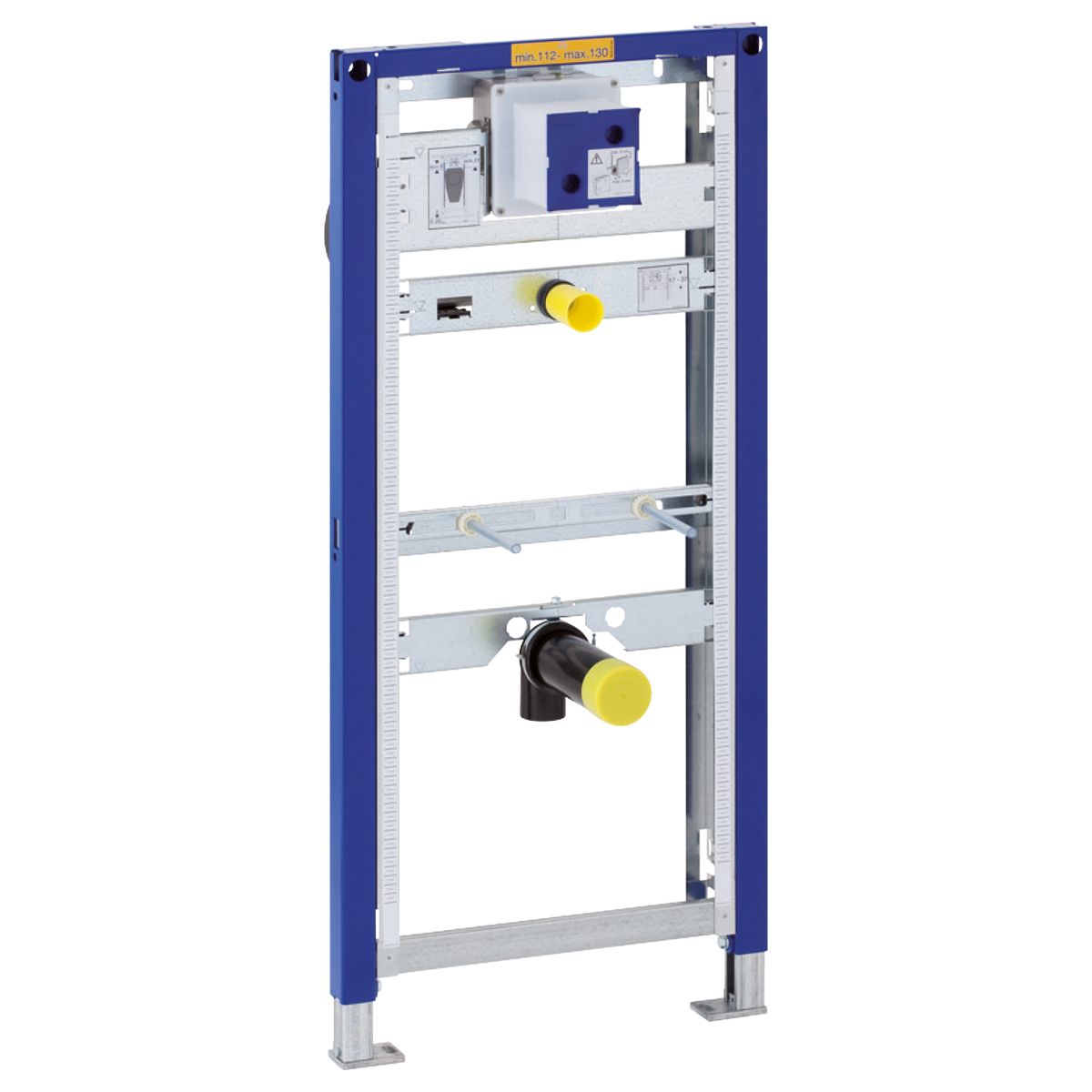

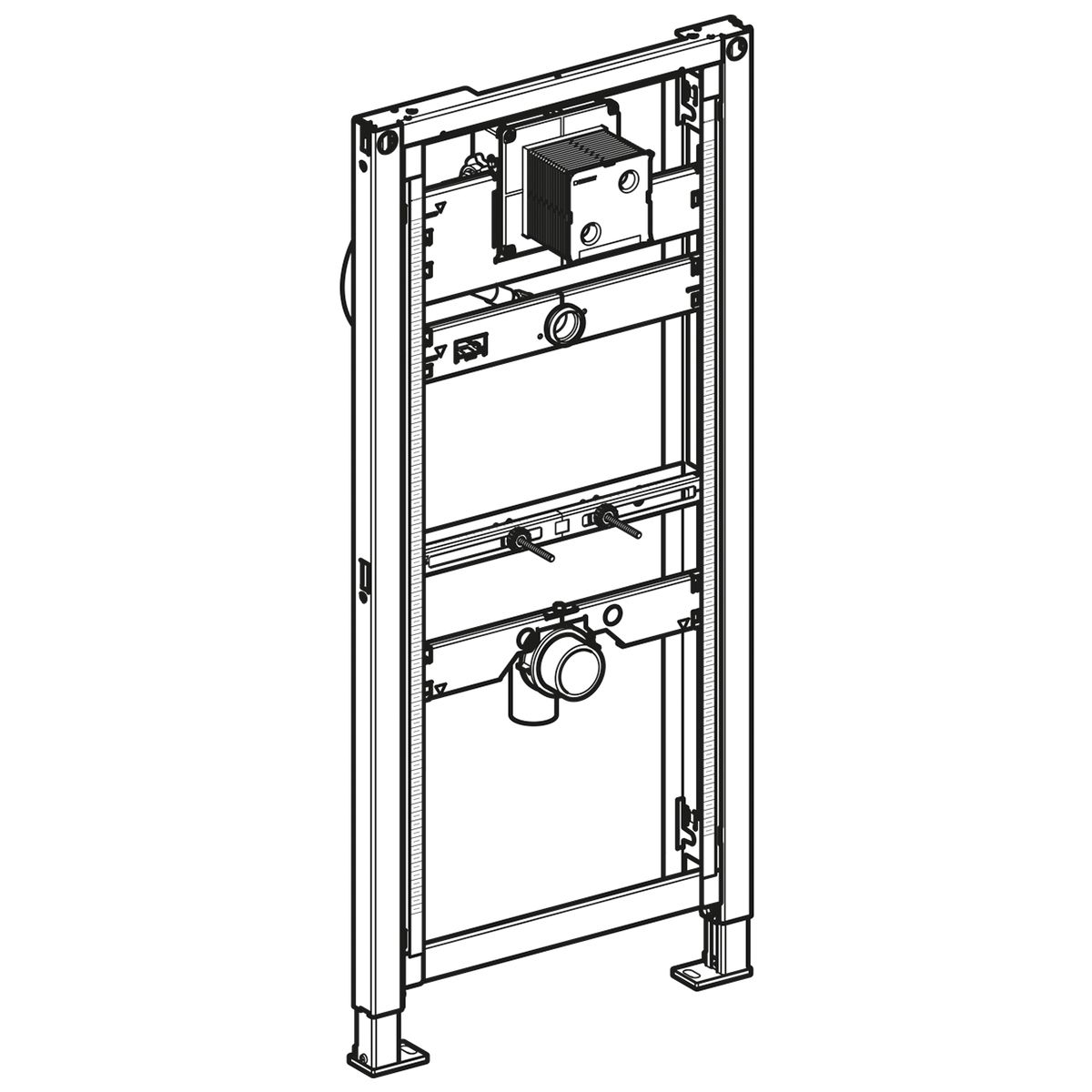

Geberit Duofix universal Vorwandelement für Urinal BH 112 - 130 cm 111.616.00.1

Lieferumfang:

• Anschlusswinkel R 1/2"
• Bauschutz mit Deckel
• Verbindungsrohr zwischen Zulauf Ø 32 mm und Urinal, mit Dichtung auf Urinal
• Schutzstopfen
• Anschlussbogen aus PE-HD Ø 63 / 50 mm
• Schutzkappe
• Dichtung Ø 57 / 50 mm
• Urinalgeruchsverschluss Ø 50 mm, mit Dichtung auf Urinal
• 2 Gewindestangen M8
• Befestigungsmaterial

Beschreibung:

• Selbsttragender Rahmen pulverbeschichtet
• Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau
• Fußstützen verzinkt und verstellbar 0 - 20 cm
• Fußstützen mit Rutschhemmung
• Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen
• Elementhöhe auf Urinal anpassbar Bauhöhe 112 - 130 cm
• universelles UP-Gehäuse für Geberit Urinalsteuerungen
• Anschlussklemme für Elektroanschluss im UP-Gehäuse
• Wasseranschluss rechts am UP-Gehäuse
• Wasseranschluss MeplaFix-fähig (werkzeuglos montierbar)
• Absperrventil mit Drossel (vormontiert)
• mit eingebautem Leerrohr zum Spülen der Leitung
• Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
• Spülschlauch biegbar, mit Führung zum Verhindern von stehendem Wasser
• Befestigung für Zulauf Ø 32 mm höhenverstellbar
• Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
• Urinalbefestigungen M8, breiten- und höhenverstellbar
• Traversen mit Mittenmarkierung, werkzeuglos verstellbar
• zusätzliche Befestigung für Urinal mit Zubehör möglich
• mit Zubehör auf Urinale mit Sprühkopf umrüstbar

Verwendung:

• für Trockenbau
• zum Einbau in teil- oder raumhohe Vorwandinstallationen
• zum Einbau in raumhohe Installationswände
• zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
• zur Montage von Urinalen
• zum Einbau von Geberit Urinalsteuerungen (ab Baujahr 2009)
• für Fußbodenaufbauten 0 - 20 cm

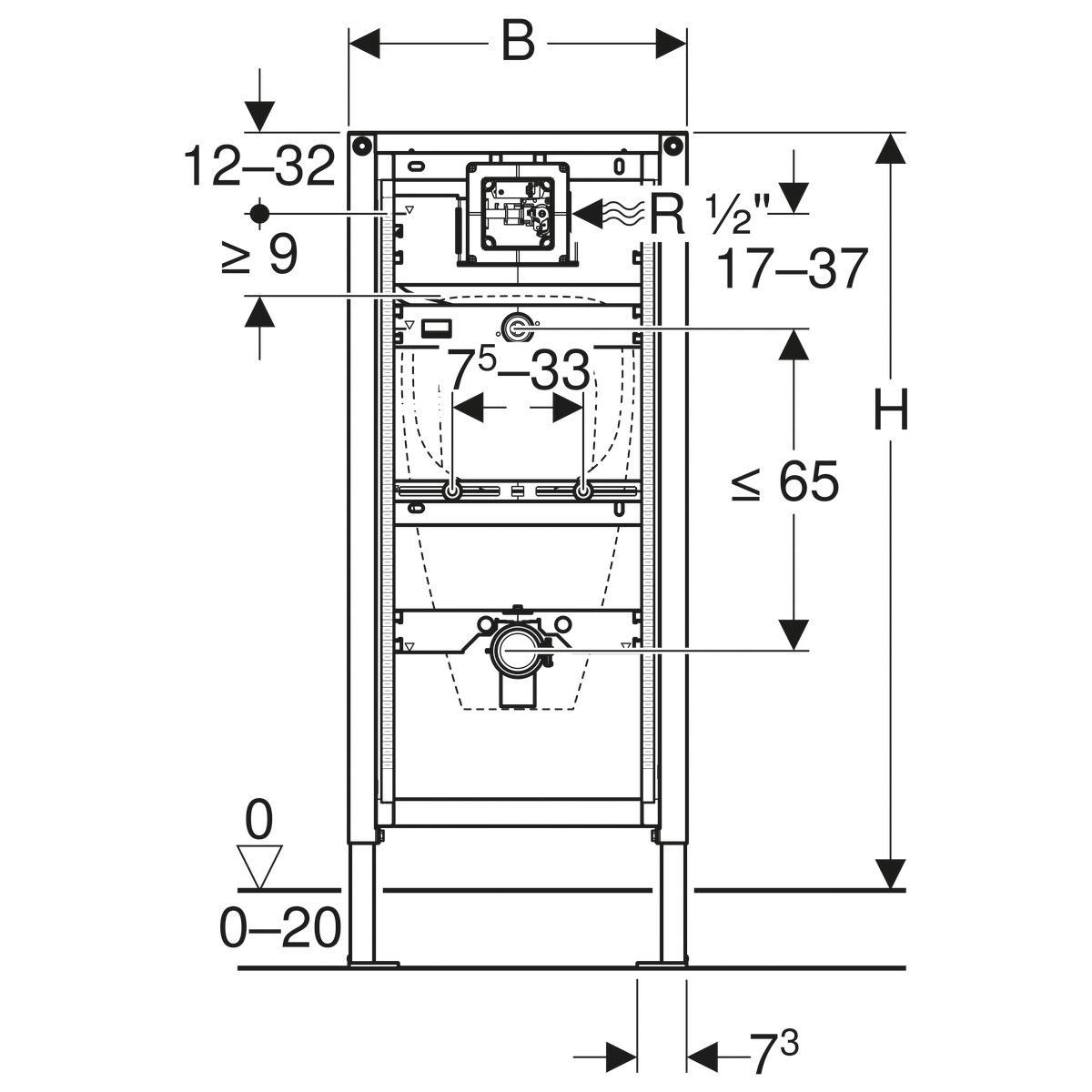

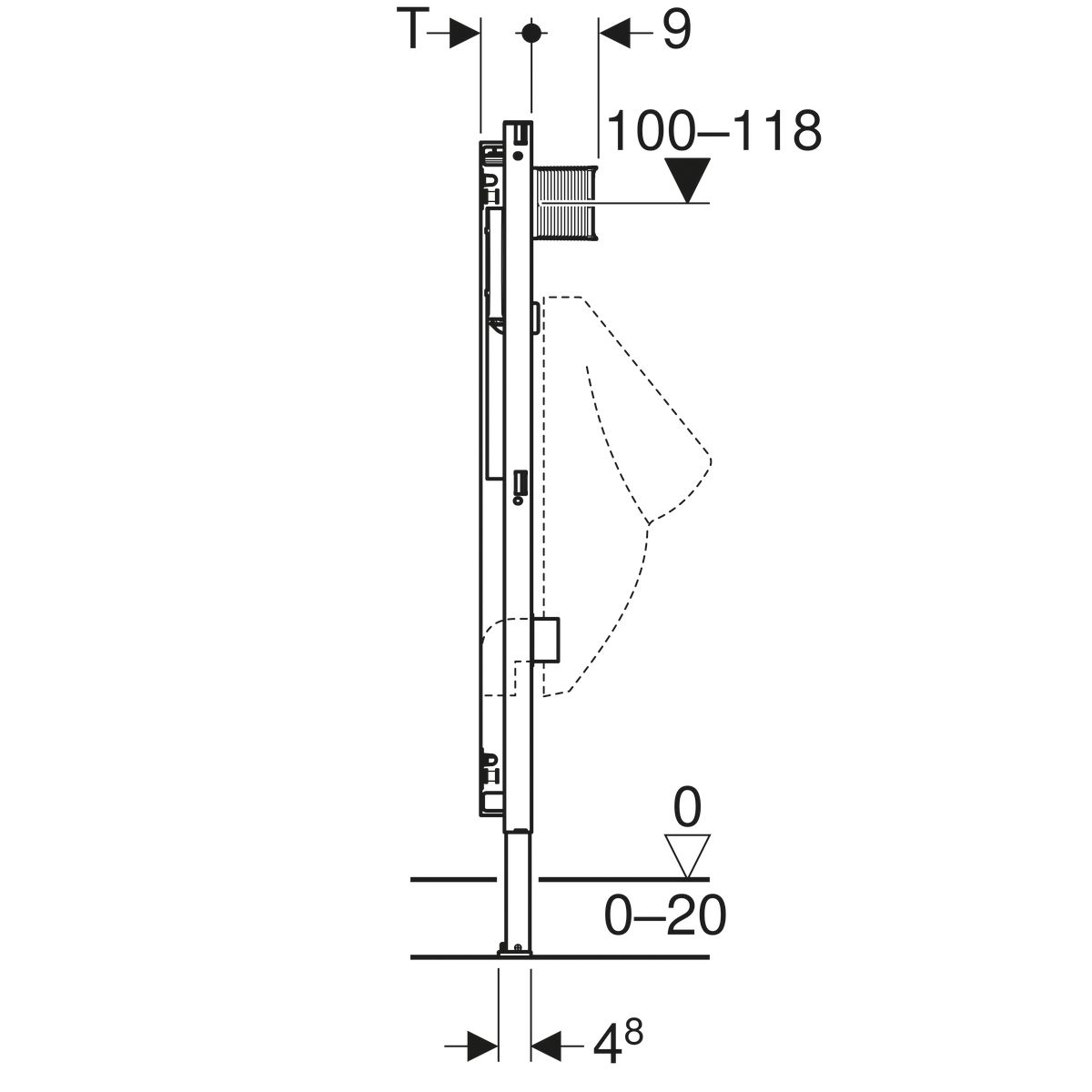

Technische Daten:

• Breite: 50 cm
• Höhe: 112 - 130 cm
• Tiefe: 7,5 cm
• Fließdruck: 100 - 800 kPa
• max. Prüfdruck Wasser: 1600 kPa
• max. Prüfdruck Luft / Inertgas: 300 kPa
• max. Betriebstemperatur Wasser: 30 °C
• Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
• Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
• Artikel-Nr.:  111.616.00.1
