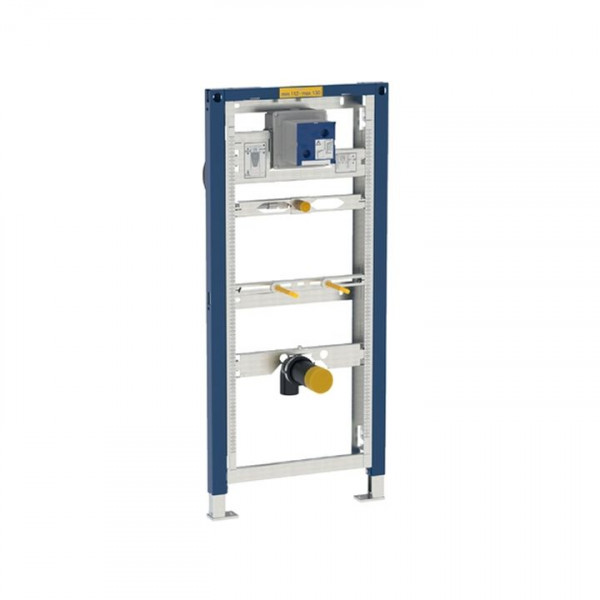

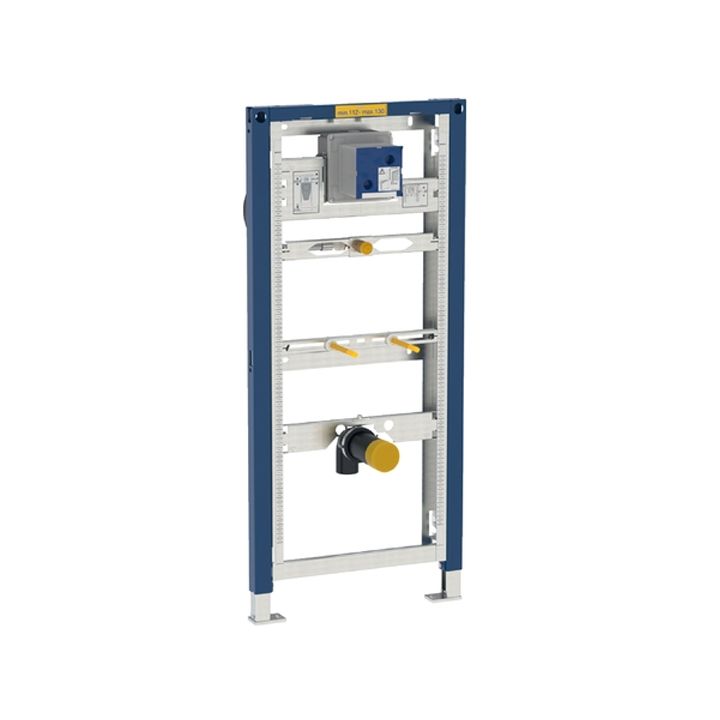

Geberit Duofix Vorwandelement für Urinal mit Sprühkopf 112-130 cm 111.676.00.1
inkl. MwSt. zzgl. Versandkosten
Sperrgutartikel (DE), Versandindex: 13.5
Lieferzeit 14 - 28 Tage
- Artikel-Nr.: 10009522
- Herstellernummer: 111.676.00.1
Produktinformationen "Geberit Duofix Vorwandelement für Urinal mit Sprühkopf 112-130 cm 111.676.00.1"
Lieferumfang:
- Anschlusswinkel R 1/2"
- Bauschutz mit Deckel
- Schutzstopfen
- Anschlussbogen aus PE-HD Ø 63 / 50 mm
- Schutzkappe
- Dichtung Ø 57 / 50 mm
- Urinalgeruchsverschluss Ø 50 mm mit Dichtung auf Urinal
- 2 Gewindestangen M8
Beschreibung:
- selbsttragender Rahmen pulverbeschichtet
- Rahmen mit Bohrlöchern Ø 9 mm für Befestigung im Holzständerbau
- Fußstützen verzinkt, verstellbar 0 - 20 cm
- Fußstützen mit Rutschhemmung
- Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen

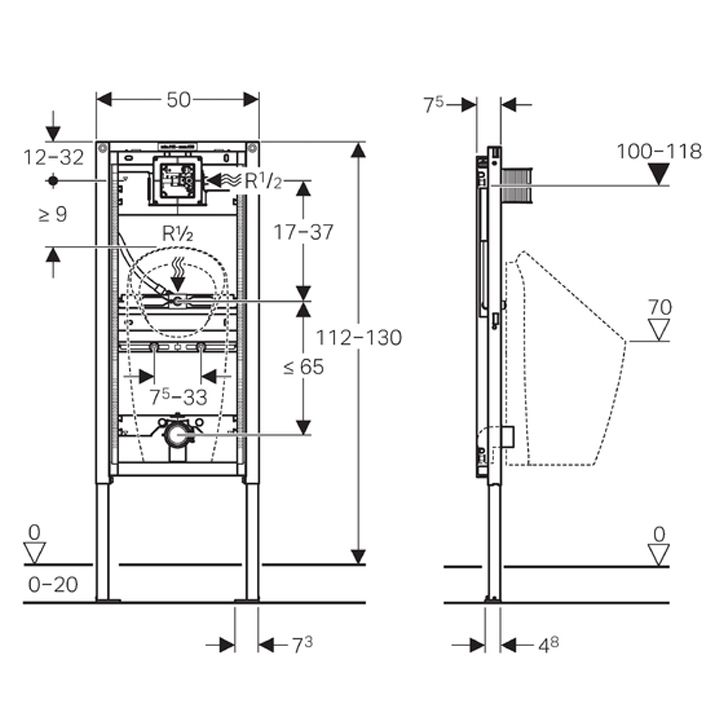

- Elementhöhe auf Urinal anpassbar, 112 - 130 cm
- Anschlusspositionen für Geberit Urinal Preda eingestellt
- universelles UP-Gehäuse für Geberit Urinalsteuerungen
- Anschlussklemme für Elektroanschluss im UP-Gehäuse
- Wasseranschluss rechts am UP-Gehäuse
- Wasseranschluss MeplaFix-fähig, werkzeuglos montierbar
- Absperrventil mit Drossel, vormontiert
- mit eingebautem Leerrohr zum Spülen der Leitung
- Bauschutz für Serviceöffnung 10,5 x 10,5 cm werkzeuglos ablängbar
- Spülschlauch biegbar, mit Führung zum Verhindern von stehendem Wasser
- Befestigung für Einlauf Rp 1/2" höhen- und seitenverstellbar
- Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
- Urinalbefestigungen M8 breiten- und höhenverstellbar
- Traversen mit Mittenmarkierung, werkzeuglos verstellbar
- Markierungen der Anschlusspositionen für Geberit Urinal Preda und Selva
- zusätzliche Befestigung für Urinal mit Zubehör möglich
Verwendungszwecke:
- für Trockenbau
- zum Einbau in teil- oder raumhohe Vorwandinstallationen
- zum Einbau in raumhohe Installationswände
- zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände
- zur Montage von Urinalen
- für Geberit Urinale Preda
- für Geberit Urinale Selva
- zum Einbau von Geberit Urinalsteuerungen (ab Baujahr 2009)
- für Fußbodenaufbauten 0 - 20 cm
Technische Daten:
- Fließdruck: 100 - 800 kPa
- Prüfdruck Wasser max.: 1600 kPa
- Prüfdruck Luft / Inertgas max.: 300 kPa
- Betriebstemperatur Wasser max.: 30 °C
- Durchfluss bei 100 kPa ohne Durchflussbegrenzer: 0,3 l/s
- Durchfluss bei 100 kPa mit Durchflussbegrenzer: 0,24 l/s
Artikel-Nr.:
- 111.676.00.1
Herstellerinformationen:
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail: sales.de@geberit.com
| Bauhöhe: | 112-130 cm |
