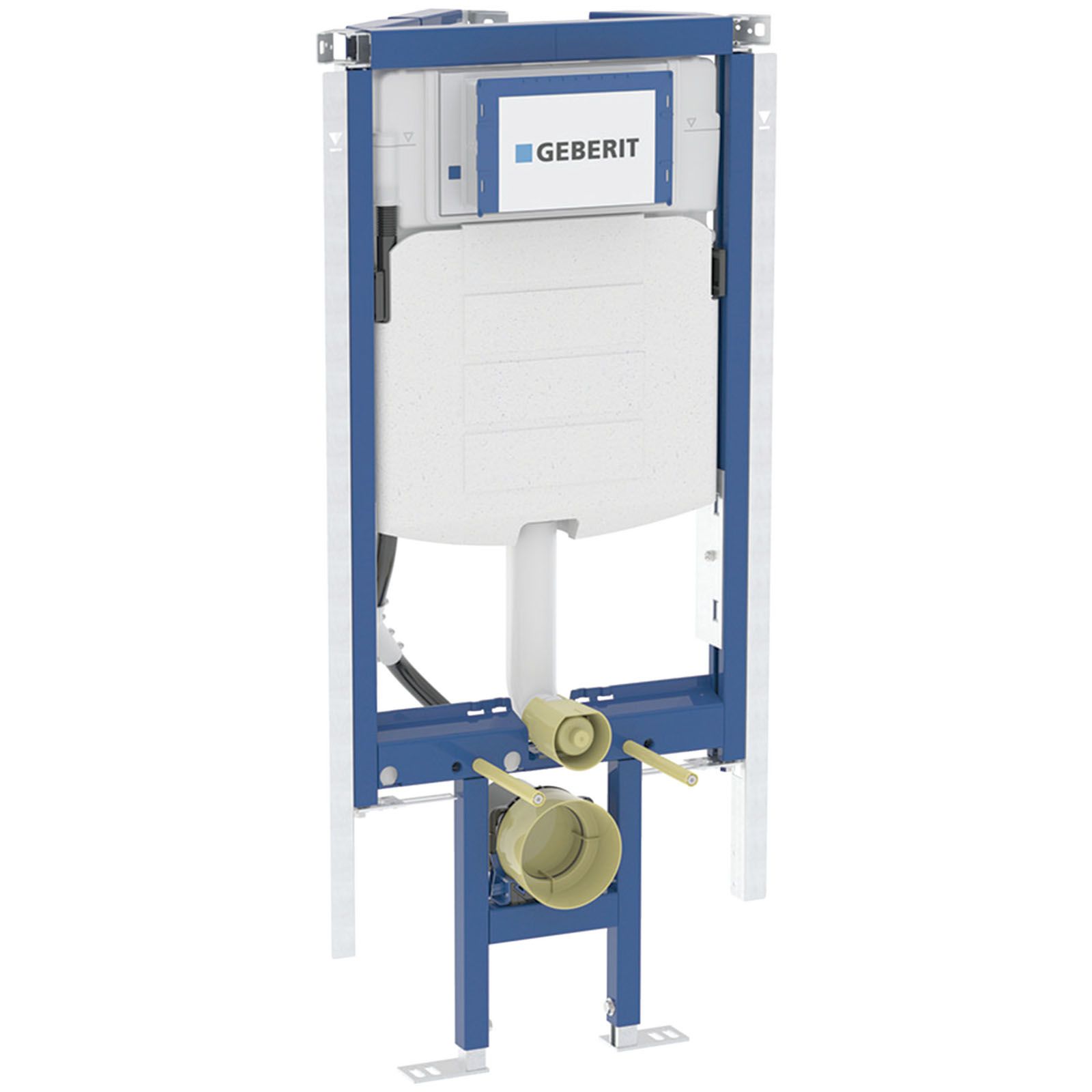

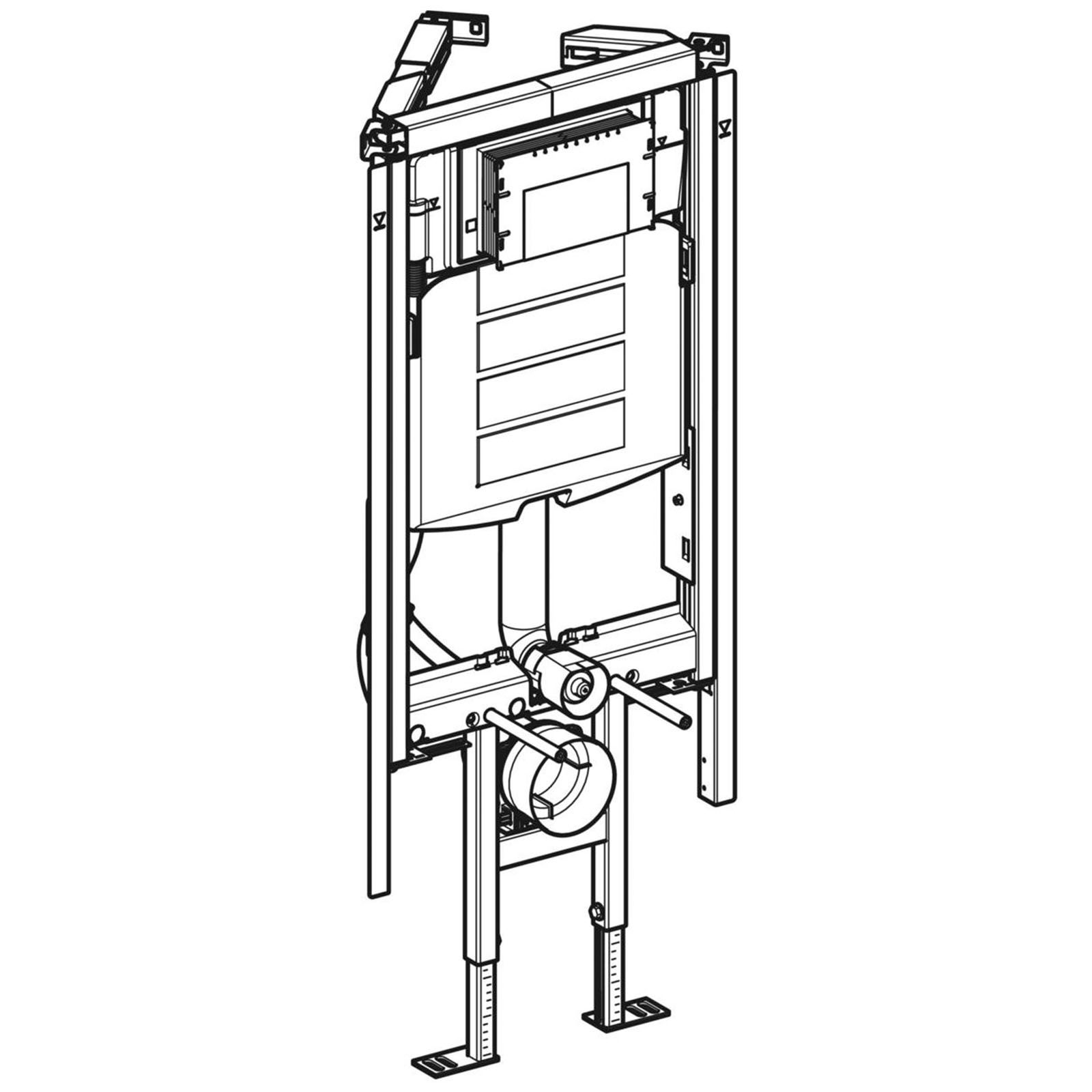

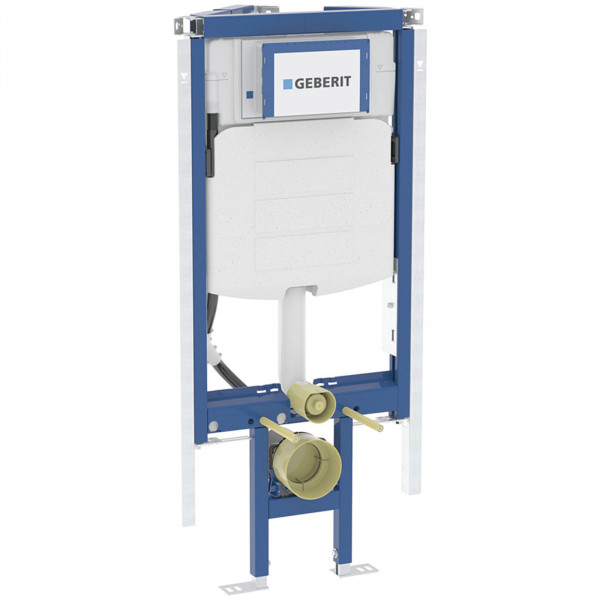

Geberit Duofix UP320 WC Vorwandelement 112 cm, mit UP-Spülkasten 111.390.00.6
inkl. MwSt. zzgl. Versandkosten
Sperrgutartikel (DE), Versandindex: 12
Lieferzeit 7 - 14 Tage
- Artikel-Nr.: 10023347
- Herstellernummer: 111.390.00.6
Produktinformationen "Geberit Duofix UP320 WC Vorwandelement 112 cm, mit UP-Spülkasten 111.390.00.6"
Lieferumfang:
- 1 x Geberit Duofix UP320 WC Vorwandelement 111.390.00.6
- Befestigungssatz für Vorwandmontage 111.835.00.1 NICHT im Lieferumfang enthalten
Beschreibung:
Verwendungsszwecke:
- Für Metall- und Holzständerwände
- Für Geberit Duofix Systemwände
- Zum Einbau in teil- oder raumhohe Vorwände
- Zur frei stehenden Montage mit einseitigem Wandanschluss
- Für Fußbodenaufbauten 0–25 cm
- Nicht geeignet für Geberit DuoFresh Module
- Nicht geeignet für Einschübe für Geberit DuoFresh Stick
Eigenschaften:
- Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt

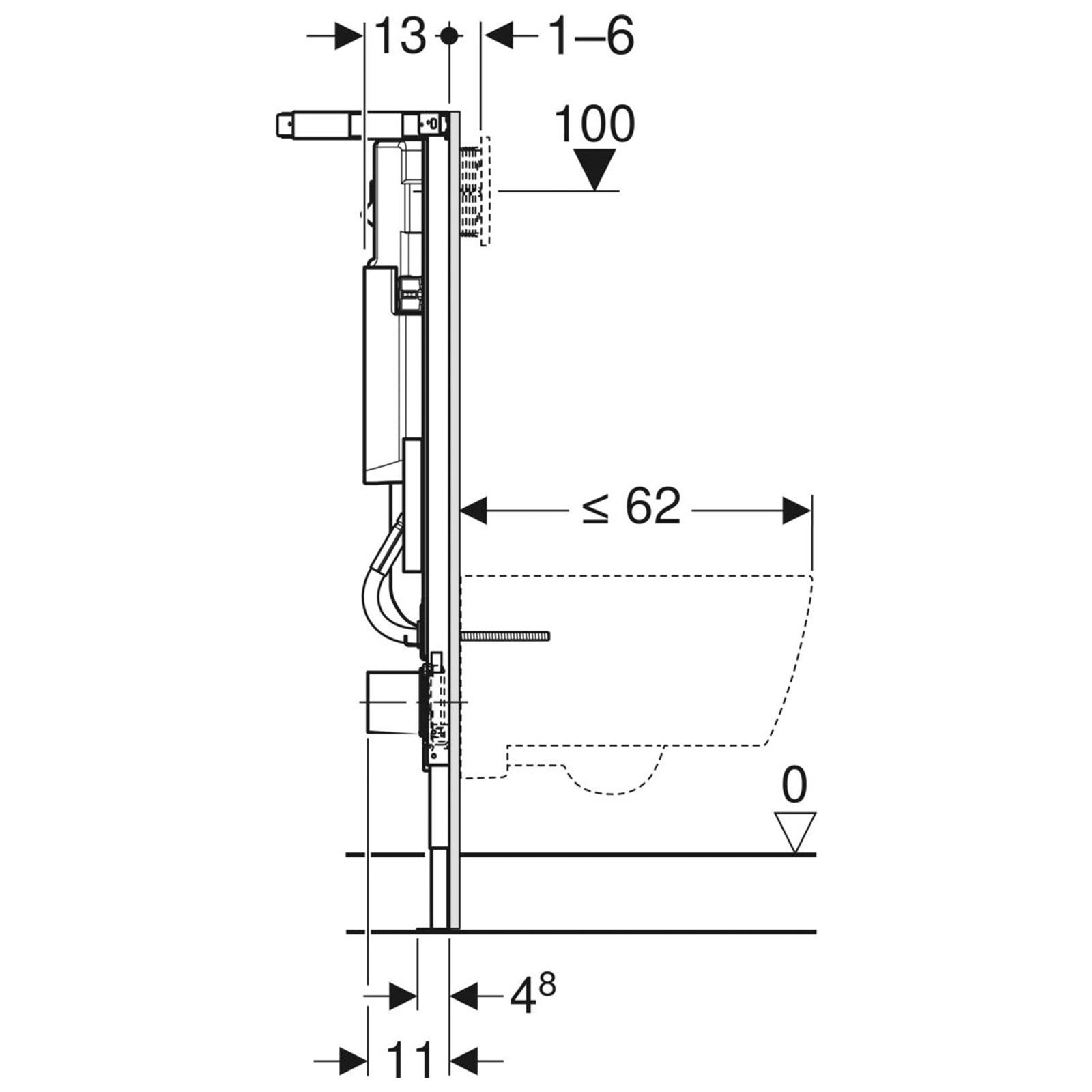

- Rahmen für Wand-WCs mit Anschlussmassen nach EN 33 und Ausladung bis 62 cm
- Wandbefestigung variabel 30°–60°, beidseitig 10 cm ausziehbar
- Integrierte Beplankungsauflage vorne, oben und seitlich ausziehbar

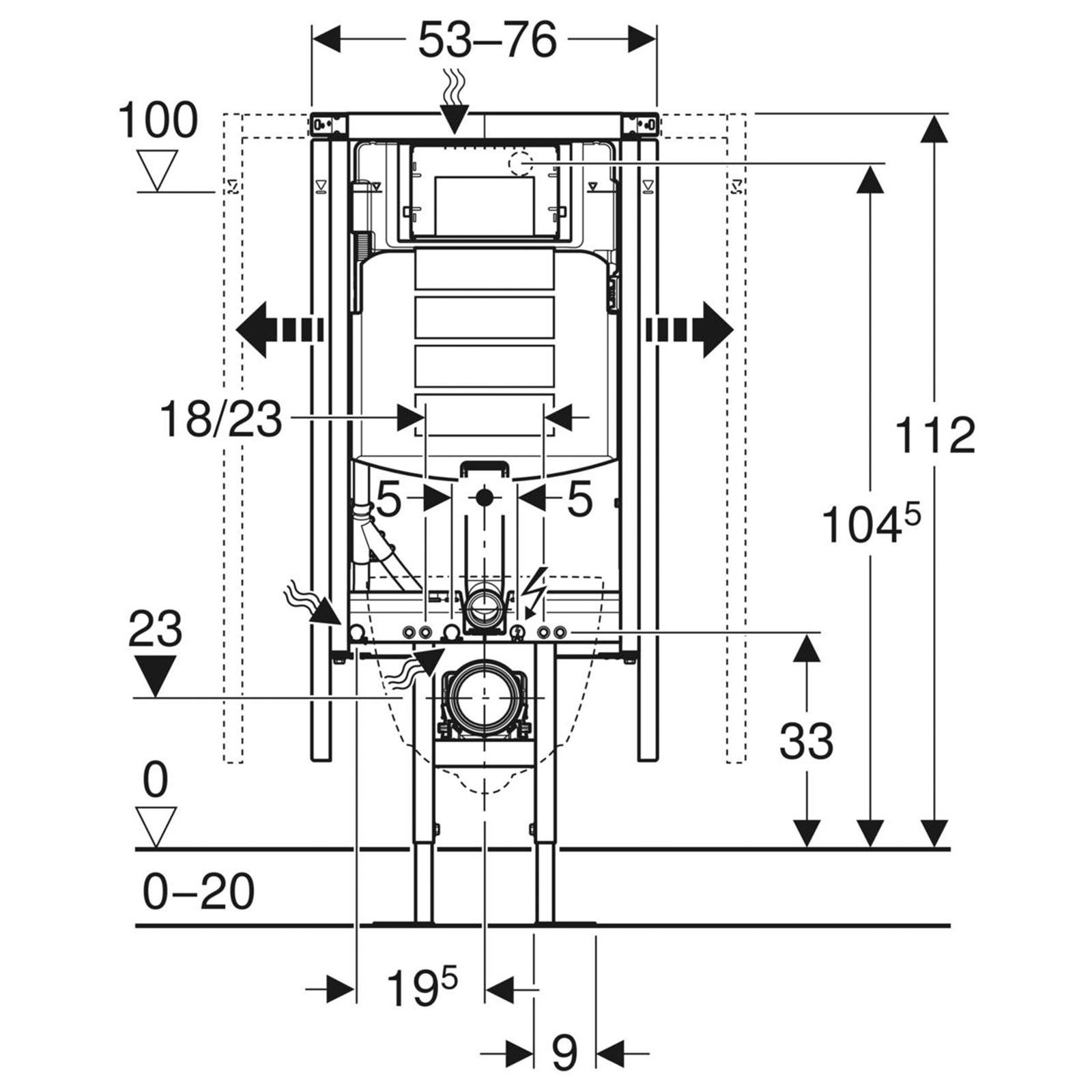

- Mindest- und Maximalmaße für Grundfläche: B = 56/76 cm, T =28/38 cm, Schenkellänge = 39,6/53,7 cm
- Fußstützen eingerückt für seitlichen Verzug der Abwasserleitung
- Fußstützen verzinkt korrosionsgeschütz
- Befestigung für Anschlussstutzen in verschiedenen Positionen werkzeuglos montierbar, Verstellbereich 45 mm
- Geberit Sigma UP-Spülkasten 12 cm, kondenswassergedämmt
- Für Betätigung von vorne, für 1-Mengen-, 2-Mengen- und Spül-Stopp-Spülung geeignet
- Bei Werkseinstellung sofortiges Nachspülen möglich
- Montage- und Instandhaltungsarbeiten am UP-Spülkasten werkzeuglos
- Wasseranschluss hinten oder oben mittig
- Bauschutz für Serviceöffnung ablängbar, schützt vor Feuchtigkeit und Schmutz
- Mit Leerrohr für Wasserzuleitung für Geberit AquaClean Dusch-WCs oder für Anschlusskabel
- Befestigungsmöglichkeit für Elektroanschluss
Im Lieferumfang enthalten:
- Wasseranschluss R 1/2", MasterFix- und MeplaFix-fähig, mit integriertem Eckventil und Handrad
- Bauschutz für Serviceöffnung
- Anschlussset für WC, ø 90 mm
- Anschlussbogen 90° aus PE-HD, ø 90 mm
- Übergangsmuffe aus PE-HD, ø 90 / 110 mm
- UP-Dose für Bohrloch ø 68 mm, für Elektroanschluss
- Anbindung für einseitigen Wandanschluss
- Befestigungs- und Schutzmaterial
Technische Daten:
- Fließdruck: 10–1000 kPa
- Wassertemperatur max.: 25 °C
- Spülmenge Werkseinstellung: 6 / 3 l
- Große Spülmenge Einstellbereich: 4 / 4.5 / 6 / 7.5 l
- Kleine Spülmenge Einstellbereich: 2–4 l
- Durchfluss bei 3 bar: 0.16 l/s
- Mindestfließdruck für: 10 kPa
- Berechnungsdurchfluss: 0.09 l/s
- Werkstoff: Stahl
- Hersteller: Geberit
- Herstellernummer: 111.390.00.6
Herstellerinformationen:
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail: sales.de@geberit.com
| Bauhöhe: | 112 cm |
