Buderus Logamatic TCA200 Regelung Bedieneinheit für Heizeinsätze u. Kaminöfen 8732908892
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 30 - 60 Tage
- Artikel-Nr.: 10014517
- Herstellernummer: 8732908892
Produktinformationen "Buderus Logamatic TCA200 Regelung Bedieneinheit für Heizeinsätze u. Kaminöfen 8732908892"
Lieferumfang:
- 1 x Buderus Verbrennungsregelung
Beschreibung:
- zur vollautomatischen Bedienung von Heizeinsätzen und Kaminöfen mit Verbrennungsluftstutzen (Verbrennungsluftstutzen können problemlos nachgerüstet werden)
- geeignet für die Regelung der Verbrennungsluft während des Abbrandes von Scheitholz und Braunkohlebriketts

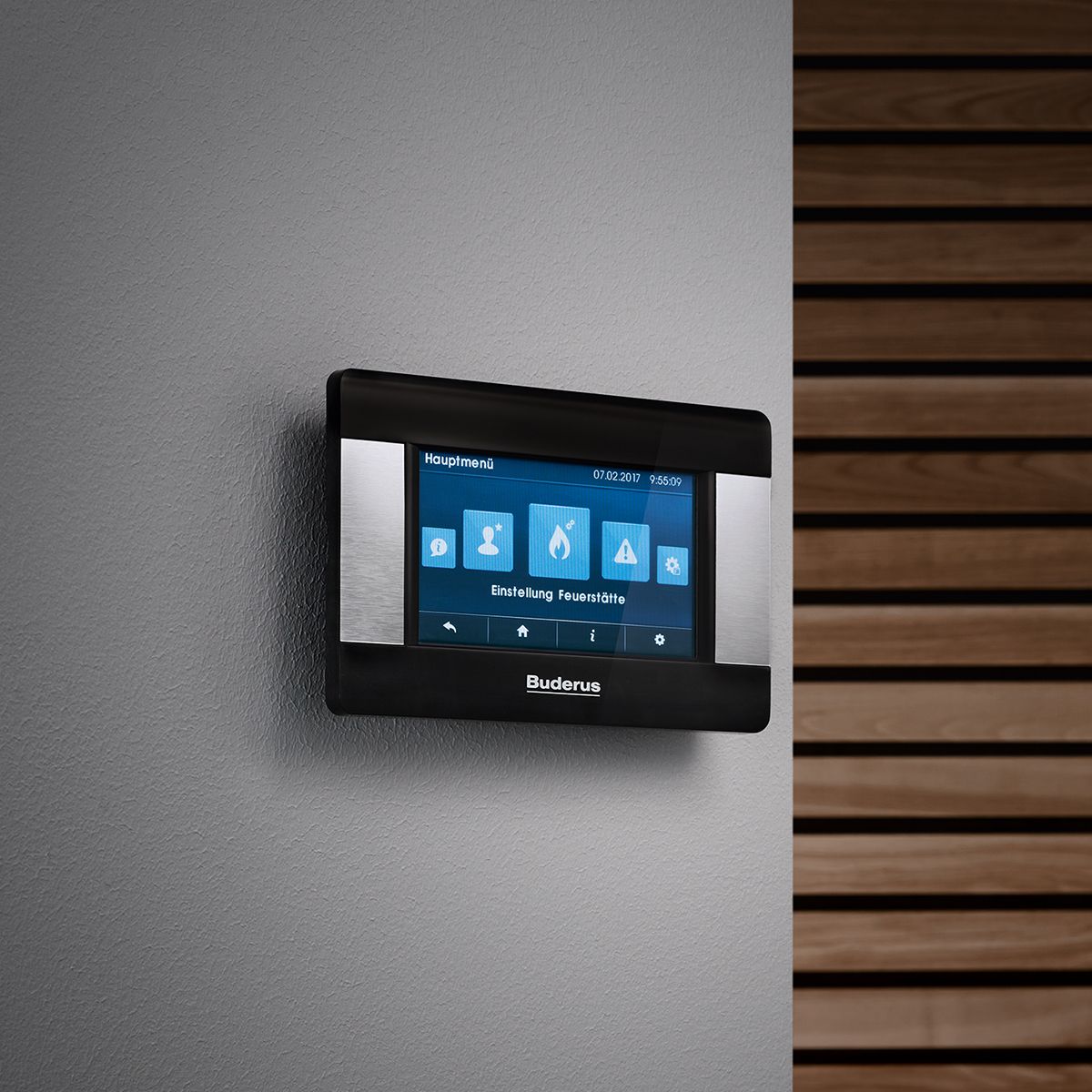

- Logamatic TCA200 wird über den Touchscreen aktiviert, sobald das Feuer im Kaminofen oder Heizeinsatz entzündet ist
- die Regelung des Verbrennungsvorganges wird nun von der automatischen Regelung übernommen
- der Regler gibt ein Signal, sobald Brennmaterial nachgelegt werden muss
- im Falle eines Stromausfalls ist ein sicherer Betrieb gewährleistet (Drosselklappe öffnet sich und ermöglicht einen manuellen Betrieb)

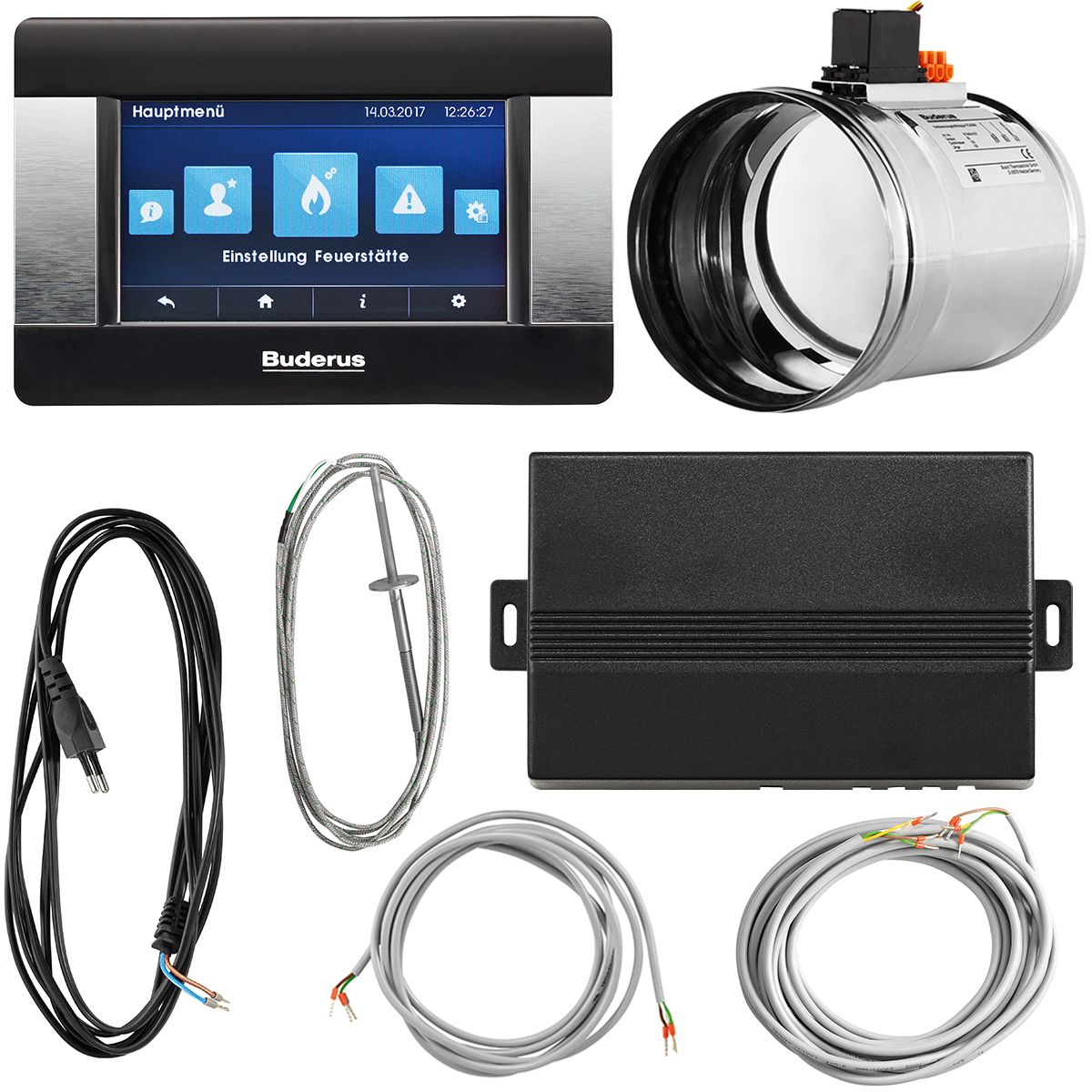

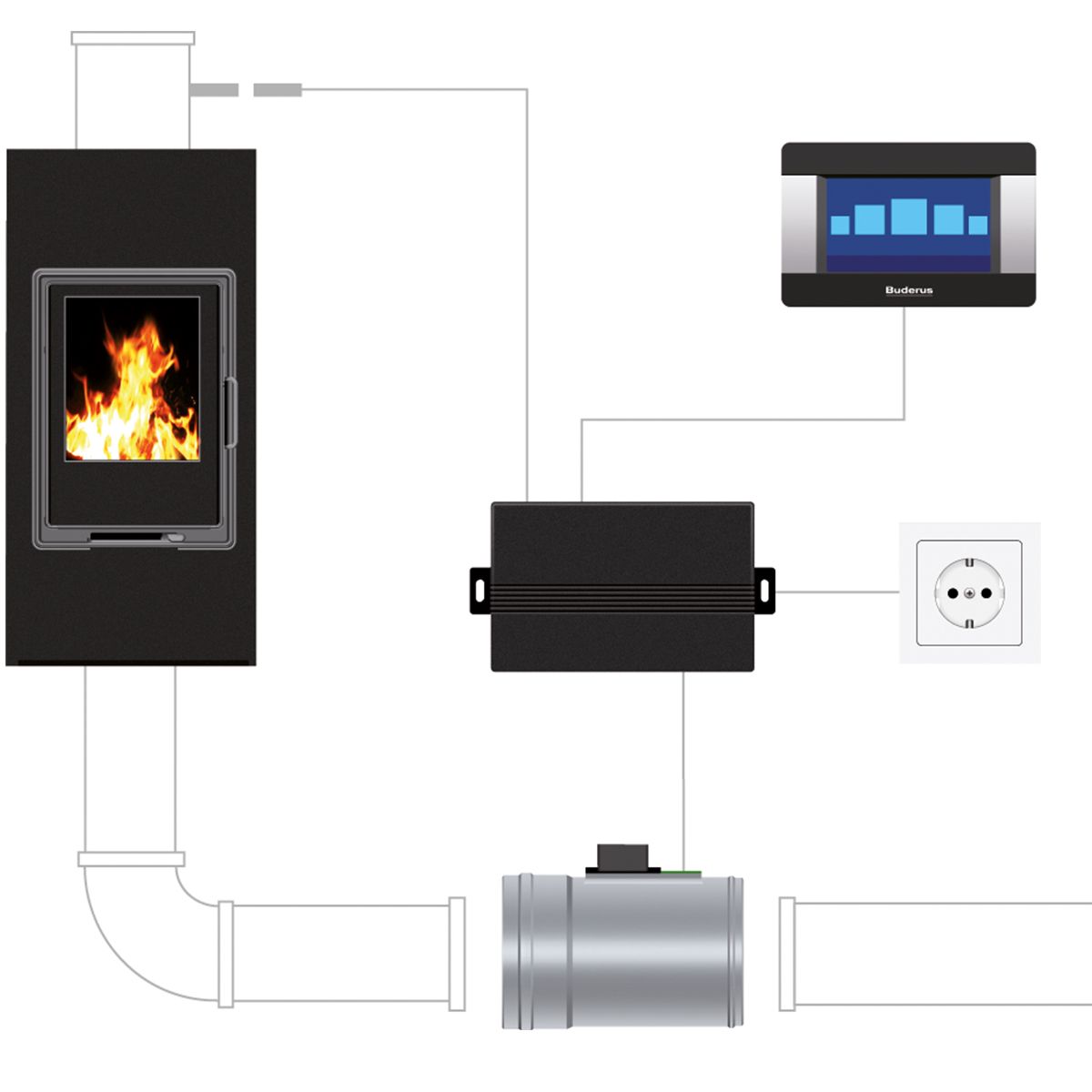

Bestehend aus:

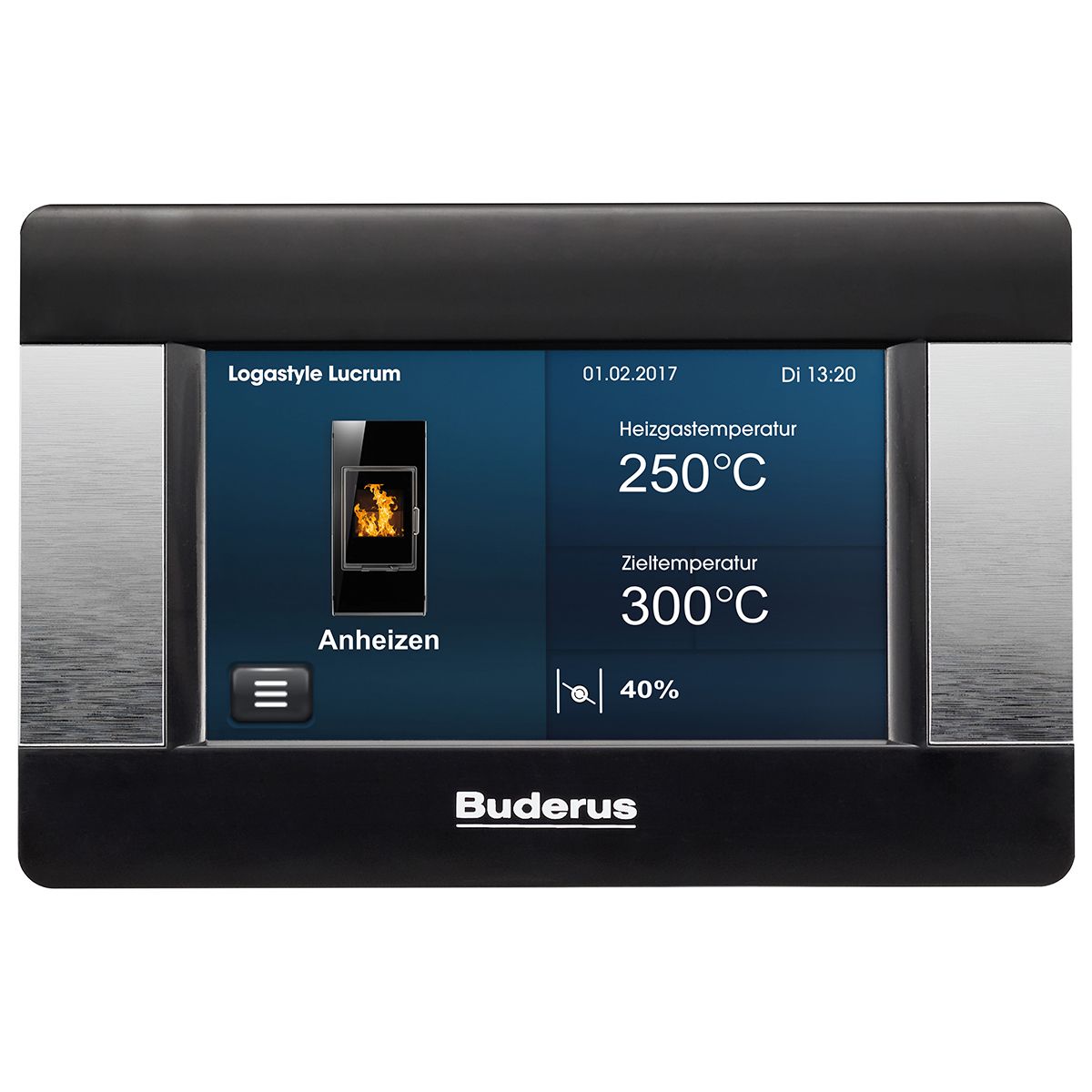

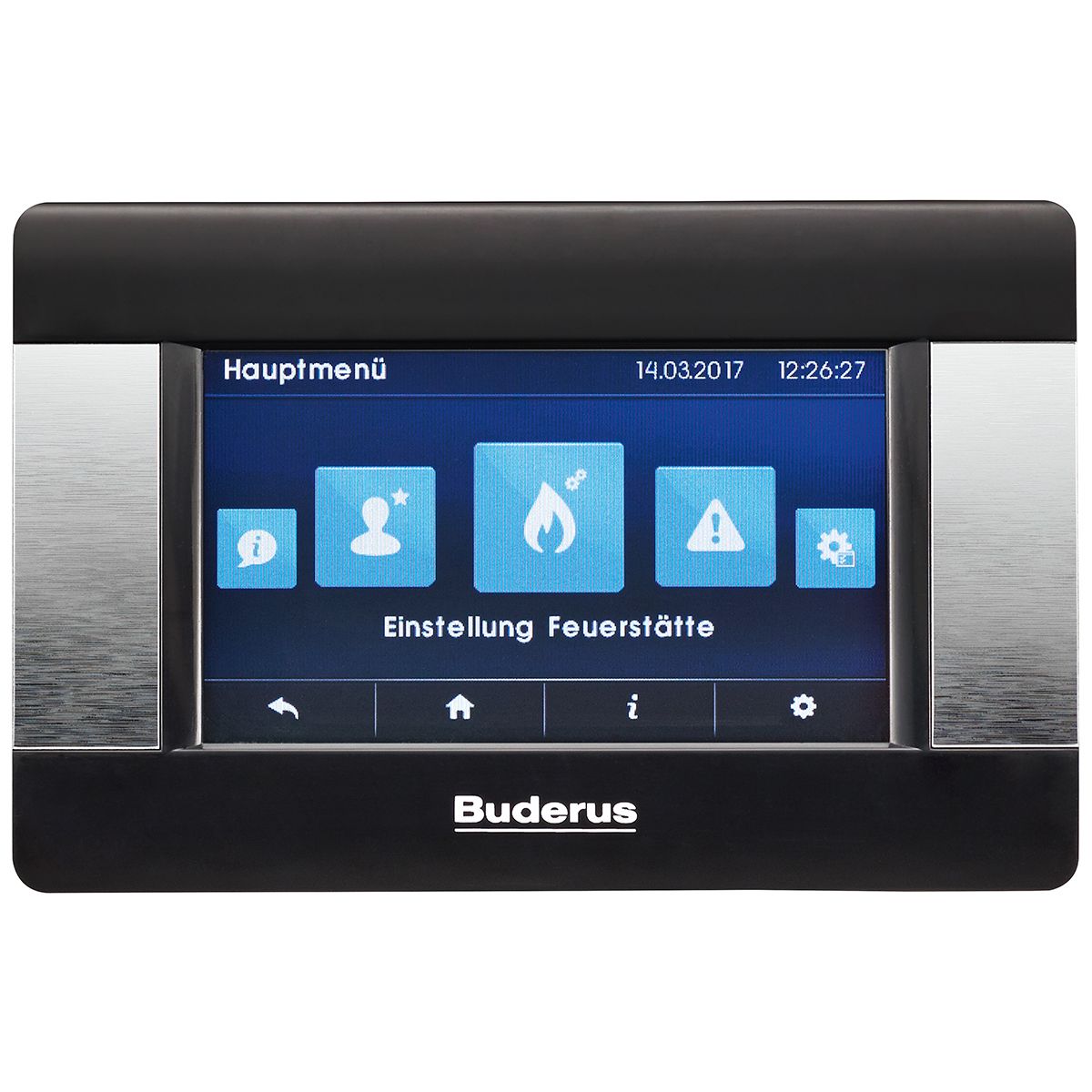

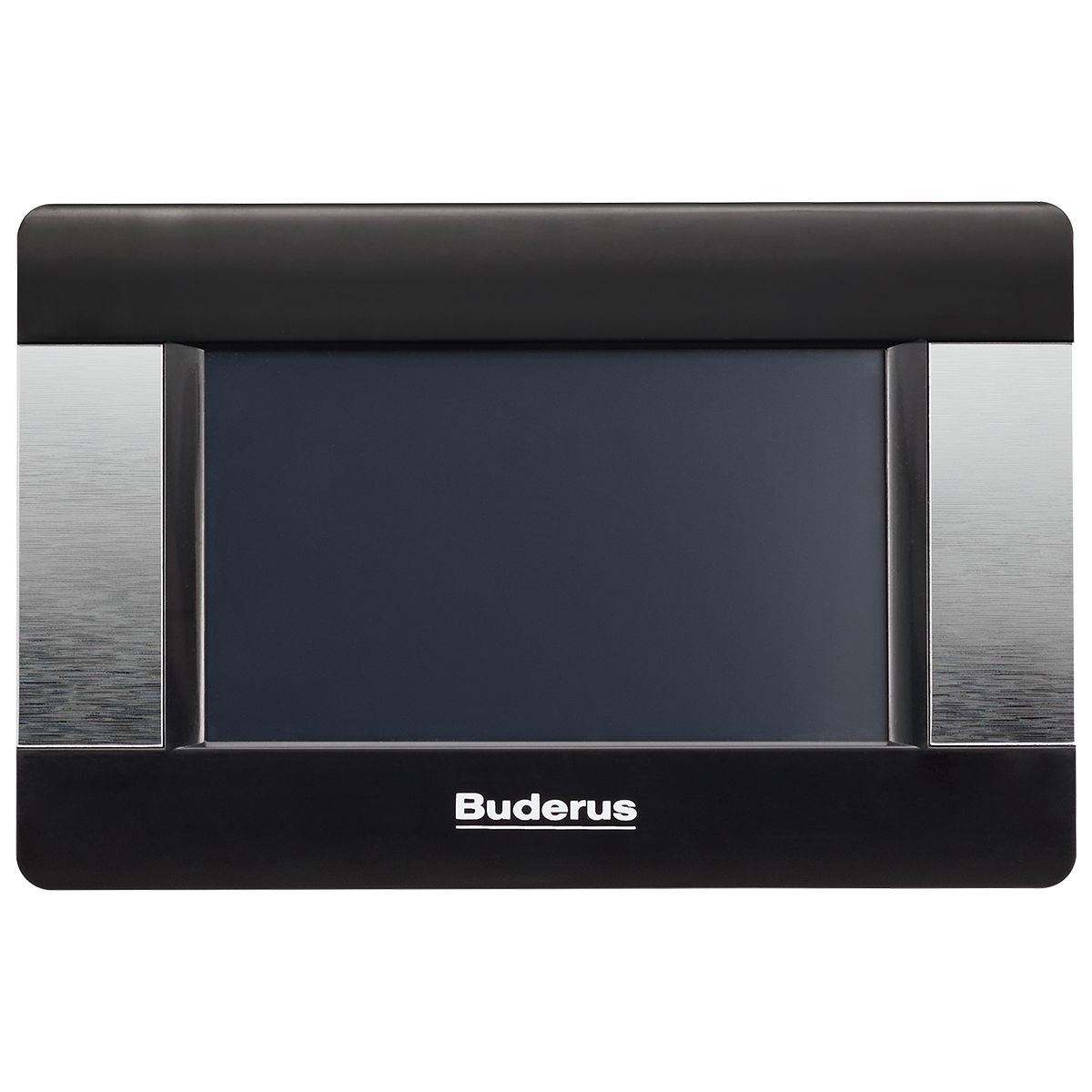

- Touchscreen Farbdisplay mit 480x272 Pixel

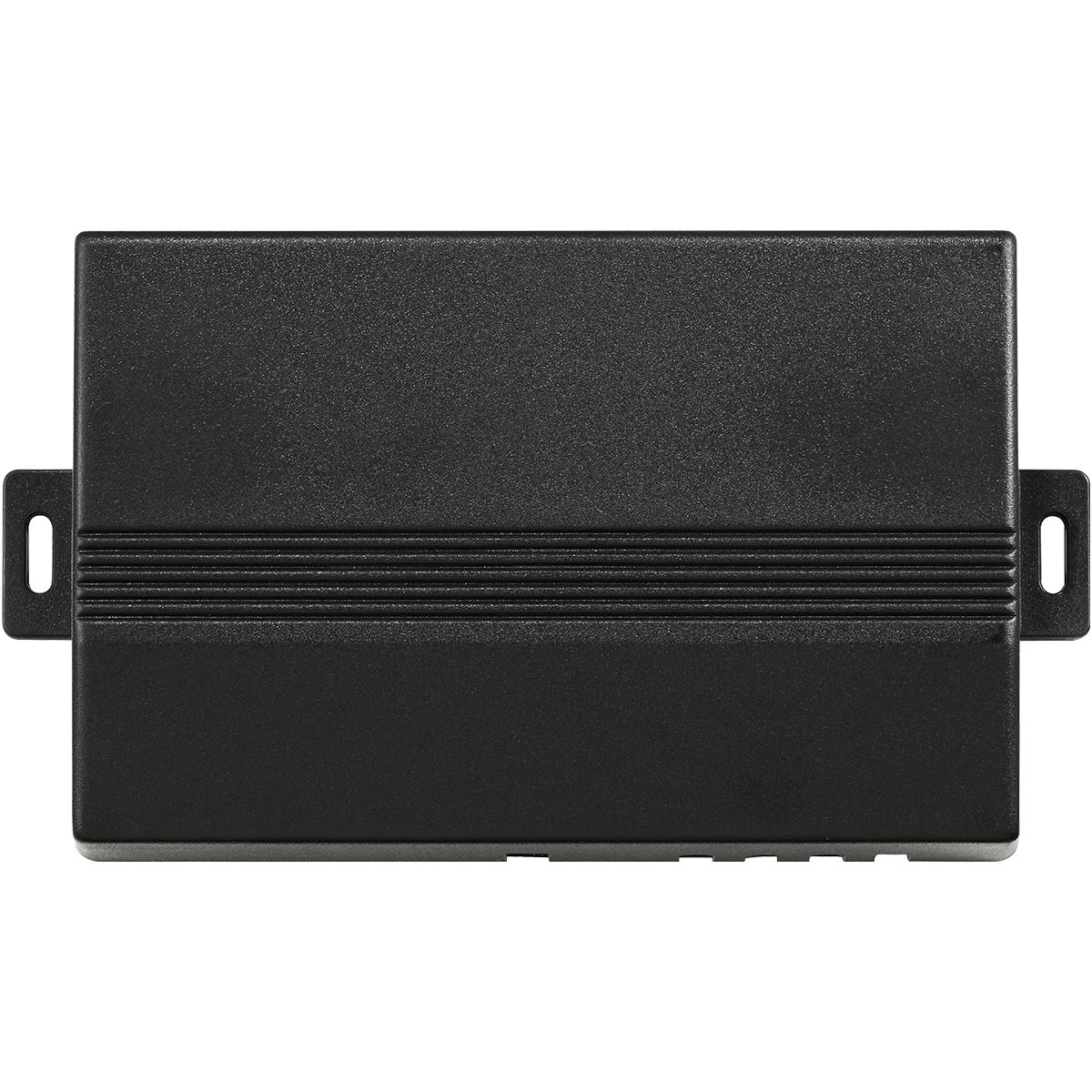

- Steuergerät

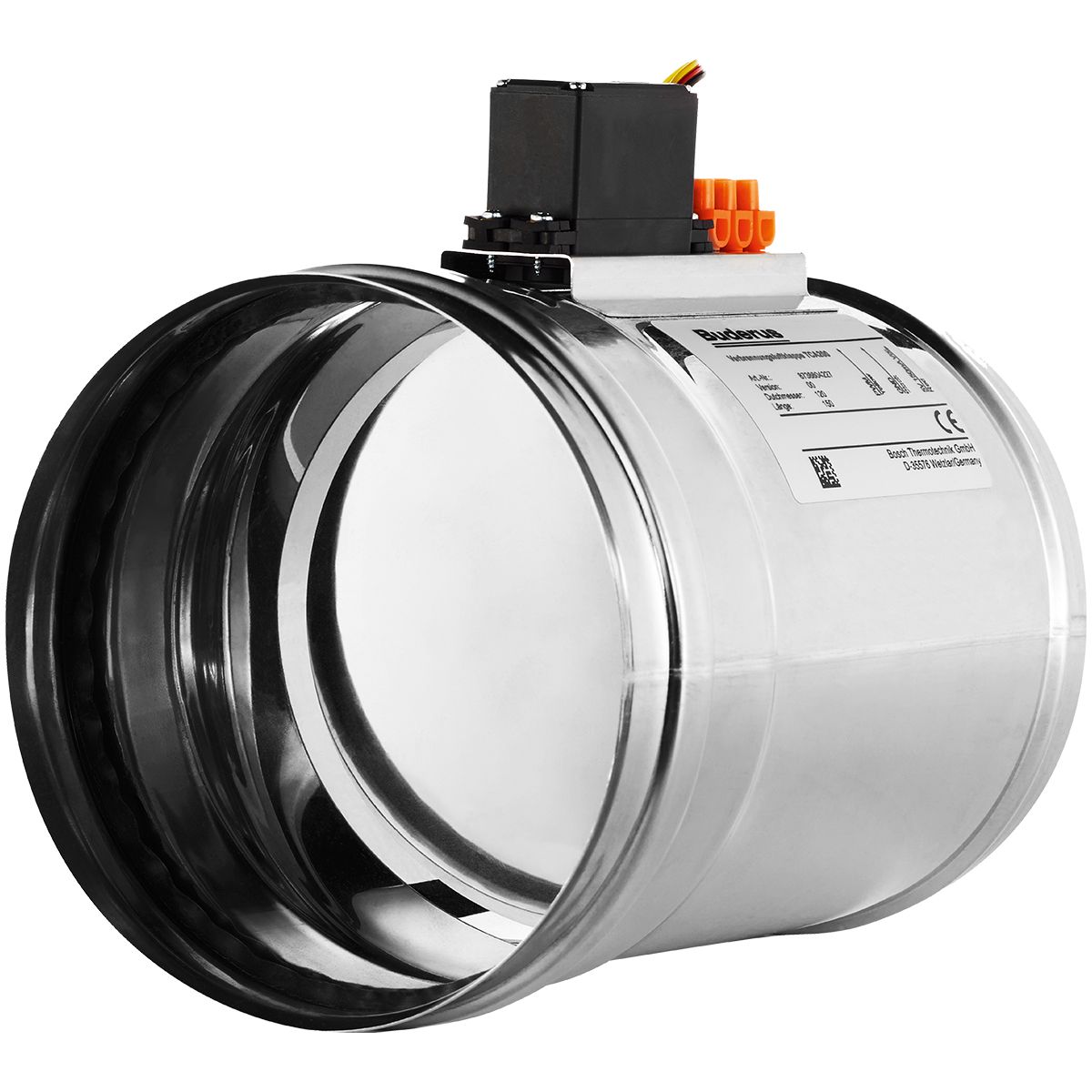

- Verbrennungsluftklappe DN 120 mm inkl. Stellmotor
- Abgassensor mit Thermoleitung (hitzebeständig bis 1150 °C)
- Verbindungskabel 1 für Steuereinheit/Display 5000 mm lang
- Verbindungskabel 2 für Steuereinheit/Verbrennungsluftklappe 2000 mm lang
- Netzkabel 3000 mm lang
Technische Daten:
| Regler | Kabelquerschnitte | Bedieneinheit | Kabelquerschnitte | |
| Messeingänge | Abgastemperaturfühler (TC+, TC-) | Federklemmen 0,25 - 0,75 mm² | - | - |
| Ausgänge | PPD-Drosselklappensteuerung und Versorungsausgang: 5 V/150 mA (VCC, GND),PWM-Steuerung (PWM) H-Ein-/Ausgang (H+, GND, Kontakt+) RS485-Datenübertragung (+12 V, D-, D+, GND) | - | - | |
| Spannung | 230 V~, 50 Hz (L, N, PE), Leistungsaufnahme 10 W, Netzschlusskabel etwa 2,0 m | Schraubklemmen 0,75 - 1,00 mm² | 5 - 12 VCD Stromstärke max. <400 mA | 4×0,25 mm² |
| Betriebsbedingungen | 0° ≤ Ta ≤ 40 °C2) Feuchtigkeit 10 - 90 % Keine Kondensation | - | - | - |
| Gehäuseschutzart | IP 20 | - | - | - |
| Gewicht | ~500 g (inkl. Gehäuse) | - | ~200 g | - |
| Display | - | - | Grafisches Farbdisplay 480×272 Pixel mit Touchscreen | - |
| Sicherung | 230 V, 1,25 AT 5×20 mm | - | - | - |
| Fühler | ||||
| Interner Aufbau | Thermoelement vom Typ K | - | - | - |
| Genauigkeit | ± 2 % des Bereichs | - | - | - |
| Messbereich T1 | 0 - 1150 °C | - | - | - |
| Drosselklappe | ||||
| Umgebungstemperatur max. | 40 °C | - | - | - |
| Maße Ø/L | 120 / 150 | - | - | - |
| Serie | Logamatic TCA200 | |||
| Hersteller | Buderus | |||
| Artikel-Nr. | 8732908892 | |||
