IMI Heimeier Multibox RTL Rücklauftemperaturbegrenzer 9304-00.801

IMI Heimeier Multibox RTL Rücklauftemperaturbegrenzer 9304-00.801

183,90 € *

inkl. MwSt.

Paketversand (DE)

Versandkostenfreie Lieferung (DE)

Lieferzeit 1-5 Tage**

Artikel-Nr.: 20005755
Herstellernummer: 9304-00.801

Lieferumfang: 1x Heimeier Multibox RTL 9304-00.801 chrom 1x... mehr

Menü schließen

Produktinformationen "IMI Heimeier Multibox RTL Rücklauftemperaturbegrenzer 9304-00.801"

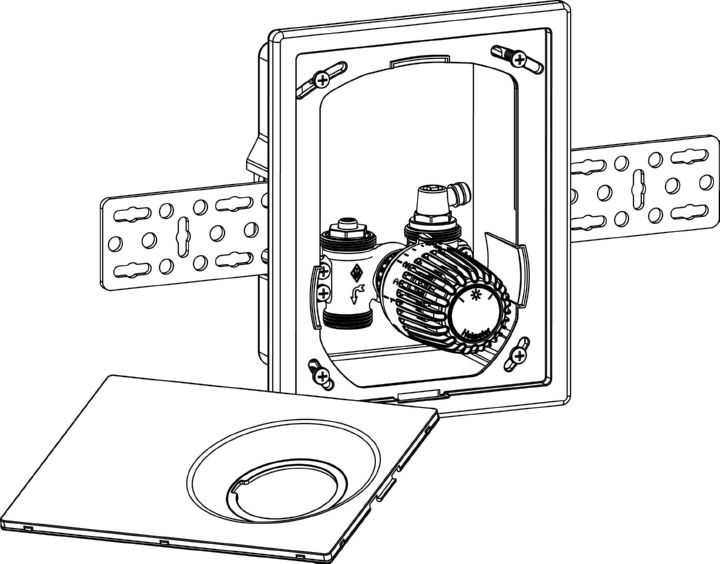

Lieferumfang:

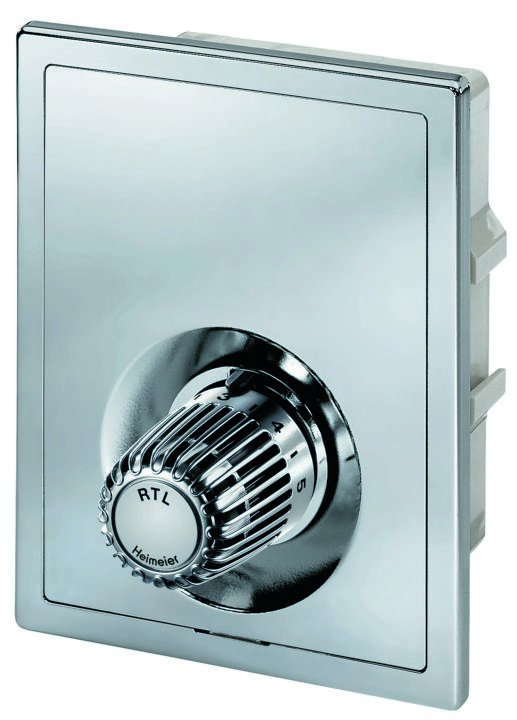

1x Heimeier Multibox RTL 9304-00.801 chrom
1x Thermostatventil chrom
1x Abdeckplatte chrom
Befestigungsschiene

Beschreibung:

Regeltechnisch betrachtet ist der in Multibox RTL integrierte Rücklauftemperaturbegrenzer ein stetiger Proportionalregler (P-Regler) ohne Hilfsenergie. Er benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie. Die Änderung der Temperatur des durchfließenden Mediums (Regelgröße) ist proportional zur Änderung des Ventilhubes (Stellgröße) und wird durch Wärmeleitung auf den Fühler übertragen. Steigt die Rücklauftemperatur z. B. auf Grund reduzerter Heizleistung der Fußbodenheizung durch Fremdeinflüsse an, so dehnt sich der Dehnstoff im Temperaturfühler aus und wirkt auf den Membrankolben. Dieser drosselt über die Ventilspindel die Wasserzufuhr im Fußboden-Heizkreis. Bei sinkender Mediumtemperatur verläuft der Vorgang umgekehrt. Das Ventil öffnet, wenn der eingestellte Begrenzungswert unterschritten wird.

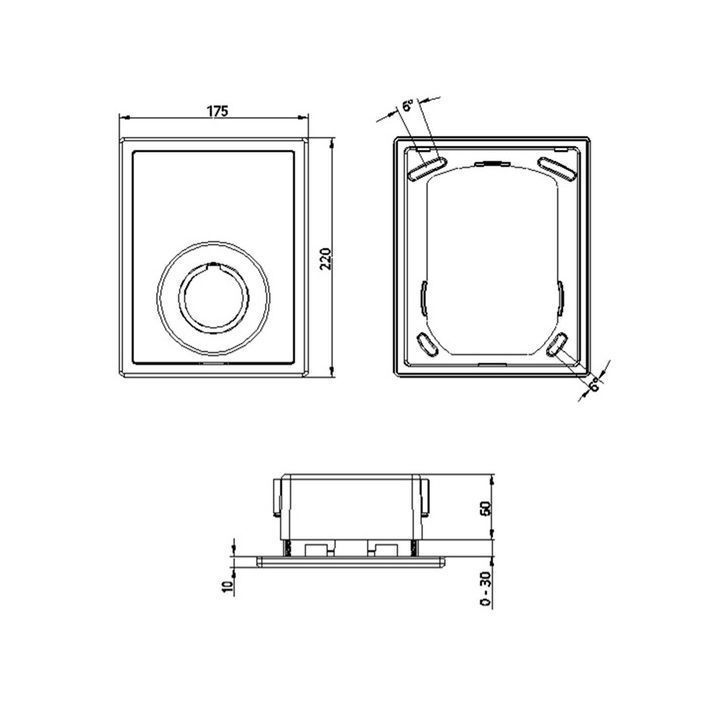

Ausgleich bei nicht lotrechtem Einbau bis 6° zu jeder Seite
Abdeckung mit verdeckter Schraubbefestigung
geringe Einbautiefe (nur 60 mm)
Ausführung mit Abdeckung und sichtbarer Skalenhaube in Weiß
flexible Montage für alle Wandarten, 30 mm Tiefenausgleich
Ventilgehäuse aus korrosionsbeständigem Rotguss

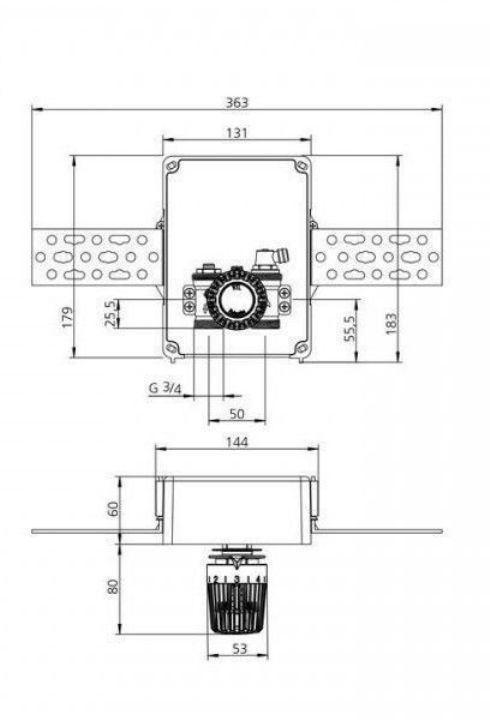

Rohranschluss: G 3/4" AG
Merkzahl 0 - 5 (Rücklauftemperatur 0 - 50 °C)

Herstellerinformationen:

IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland

E-Mail: info.de@imi-hydronic.com

Weiterführende Links zu "IMI Heimeier Multibox RTL Rücklauftemperaturbegrenzer 9304-00.801"

mehr

Zurück

Allgemeine Sicherheitshinweise:

Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!

Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.

Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.

Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!

Es sind keine weiteren Zusatzinformationen vorhanden.
