IMI Heimeier Multibox F Einzelraumregelung weiß 9306-00.800

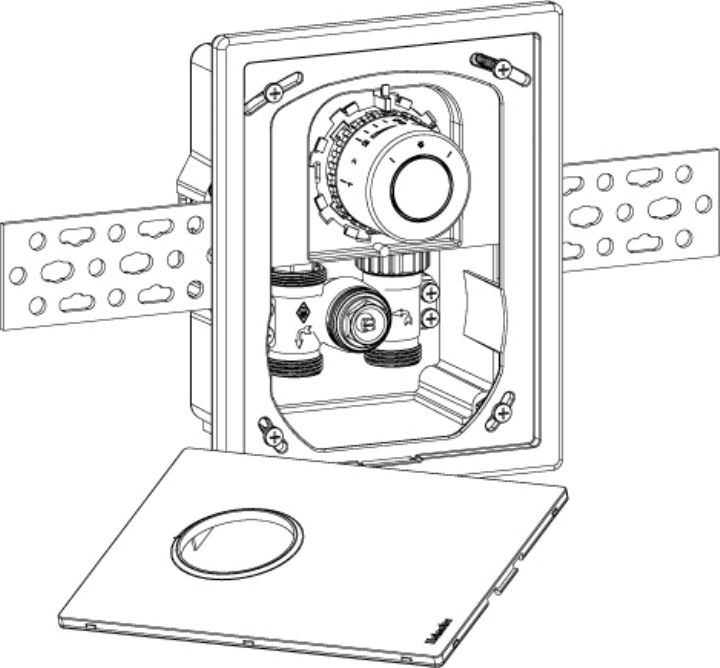

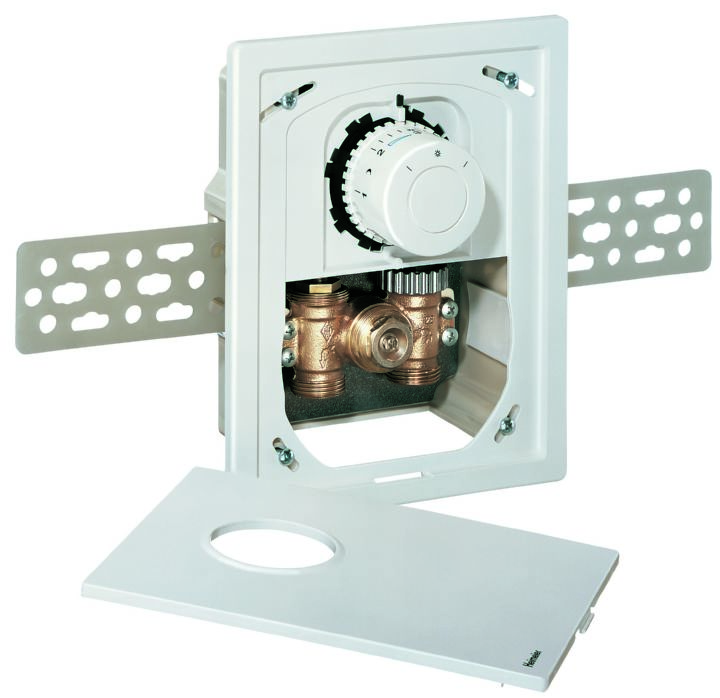

Lieferumfang:

• HEIMEIER Unterputz-Wandeinbaukasten
• Thermostatventil
• einschließlich Rahmen mit integriertem Thermostat-Kopf
• Abdeckplatte
• Befestigungsschienen
• Bauschutzkappe
• Entlüftungsventil und Absperr-/Regulierspindel

Beschreibung:

• Thermostat-Oberteil mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung
• Äußerer O-Ring ohne Entleeren der Anlage auswechselbar
• Thermostat-Kopf mit Kapillarrohr und Ventil-Anschlussstück
• Thermostat-Kopf F: 6 °C bis 28 °C
• Merkzahl 1-5
• Max. Betriebstemperatur: 90 °C
• Min. Betriebstemperatur: 2 °C

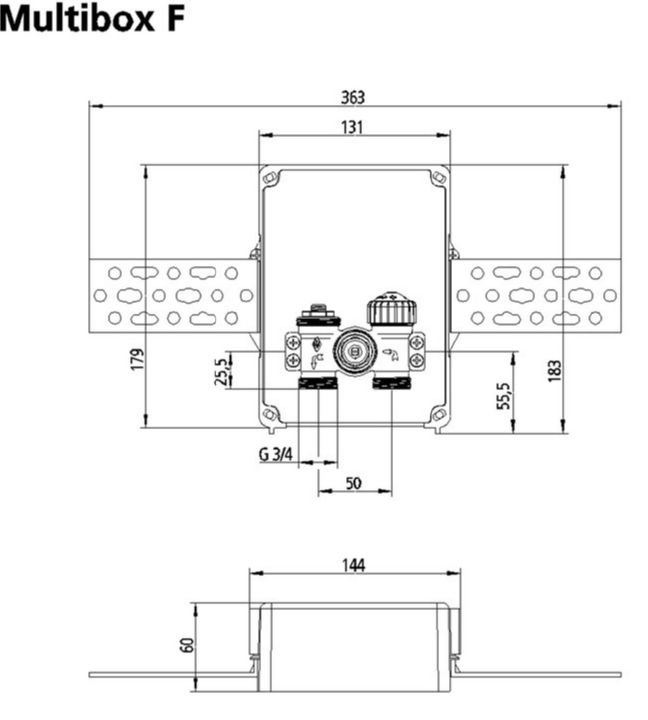

• Anschluss Außengewinde G 3/4, in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl oder Verbundrohr
• Typ: Multibox F
• Einbautiefe: 60 mm

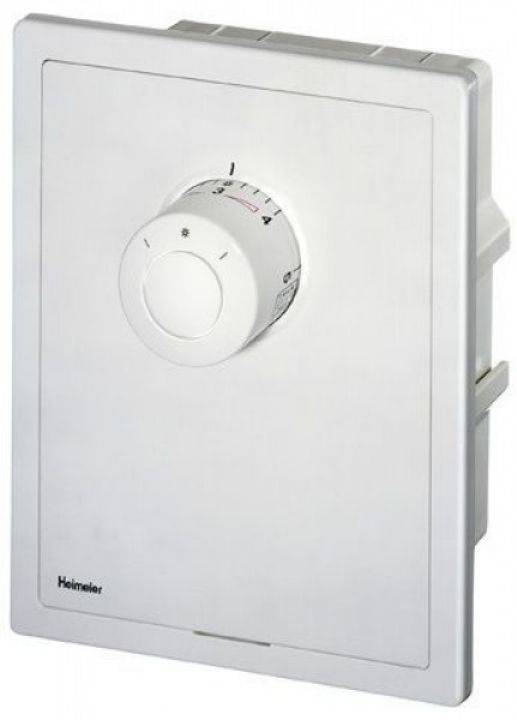

• Farbe: Abdeckplatte mit Thermostat-Kopf weiß RAL 9016
• Gehäuse DN 15
• Die Flüssigkeit im Temperaturfühler des Thermostat-Kopfes wirkt über ein Kapillarrohr auf das Wellrohr im Ventil-Anschlussstück. Dadurch bleibt das äußere Erscheinungsbild der Abdeckung mit Thermostat-Kopf, unabhängig von der Einbautiefe des Unterputz-Kastens, immer identisch

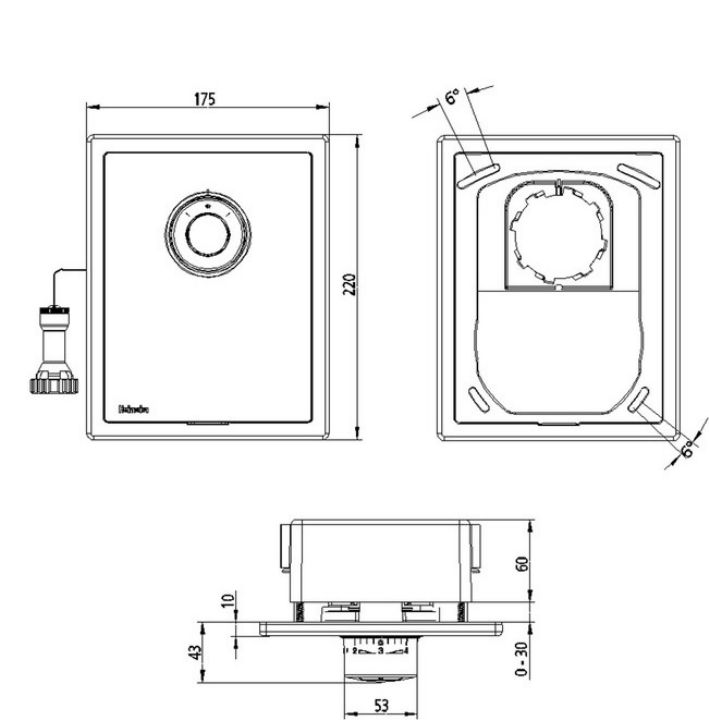

• Flexibler Einbau durch variablen Abstand zwischen UP-Kasten und Abdeckung von bis zu 30 mm
• Die Abdeckung kann einen schrägen Einbau des UP-Kasten bis zu 6° je Seite ausgleichen

Regeltechnisch betrachtet ist das in Multibox F integrierte Thermostatventil ein stetiger Proportionalregler (P-Regler) ohne Hilfsenergie. Es benötigt keinen elektrischen Anschluss oder sonstige Fremdenergie. Die Änderung der Raumlufttemperatur (Regelgröße) ist proportional zur Änderung des Ventilhubes (Stellgröße). Steigt die Raumlufttemperatur z. B. durch Sonneneinstrahlung an, so dehnt sich die Flüssigkeit im Temperaturfühler aus und wirkt über das Kapillarrohr auf das Wellrohr im Ventil-Anschlussstück. Dieses drosselt über die Ventilspindel die Wasserzufuhr im Fußboden-Heizkreis. Bei sinkender Raumlufttemperatur verläuft der Vorgang umgekehrt.
