Viessmann Vitocal 222-S Split-Luft-Wasser-Wärmepumpe 10kW Z015349 inkl. Vitotronic 200
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036320
- Herstellernummer: Z015349
Produktinformationen "Viessmann Vitocal 222-S Split-Luft-Wasser-Wärmepumpe 10kW Z015349 inkl. Vitotronic 200"

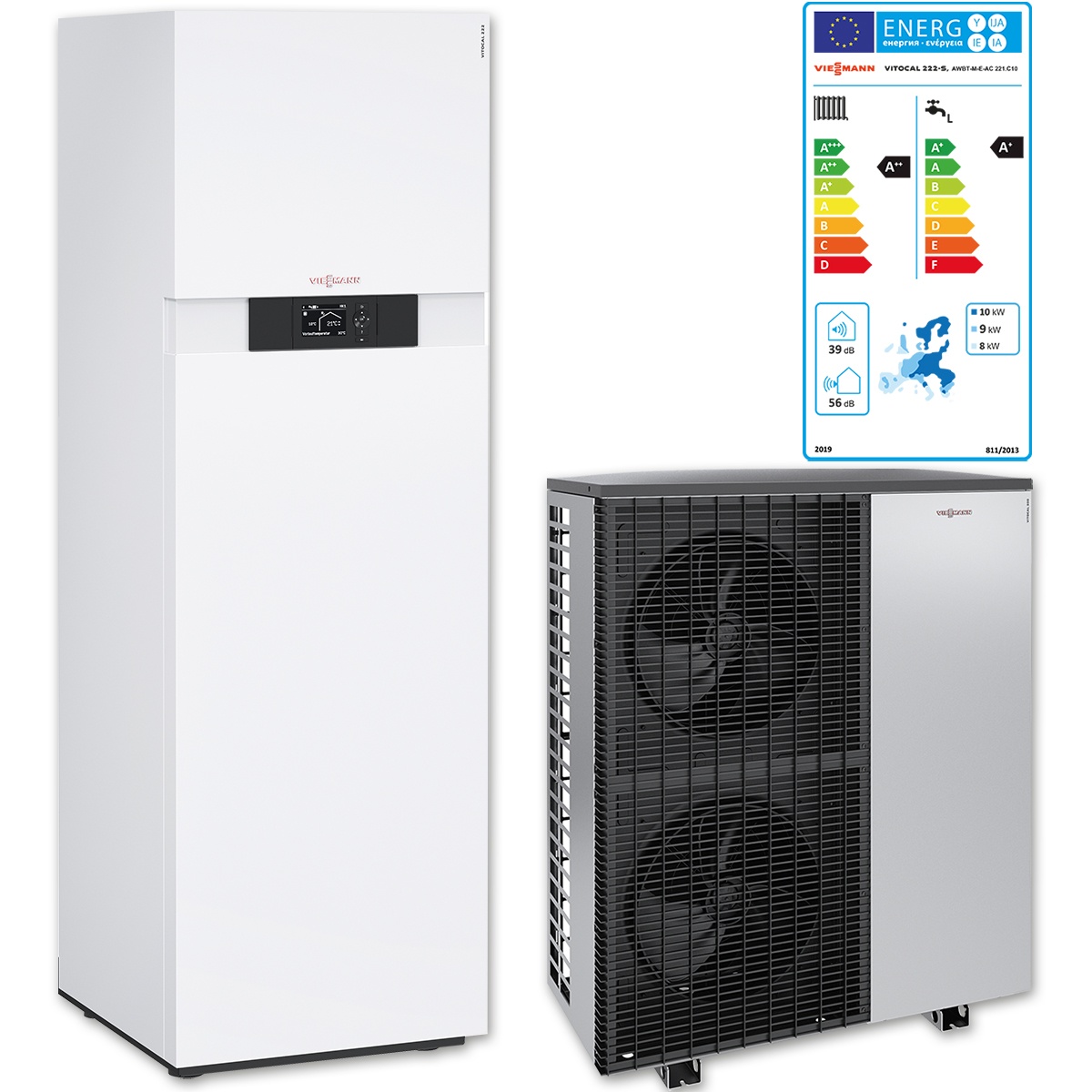

Lieferumfang:
- 1 x Viessmann Inneneinheit Vitocal 222-S AWBT-E-AC 221.C16
- 1 x Viessmann Außeneinheit Vitocal 2XX-S 10kW 230V
- 1 x Viessmann TU-Set Vitocal 222-S (technische Unterlagen)
Beschreibung:
- Wärmepumpe in Kompaktbauweise für den witterungsgeführten Betrieb
- in Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
- geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- maximale Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
- kompakte Inneneinheit mit 220 Liter Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe, Verflüssiger, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
- einfach zu bedienende Vitotronic 200 WO1C Regelung mit Klartext- und Grafikanzeige
- optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- besonders leise im Betrieb durch Advanced acoustics design (AAD)
- internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann App

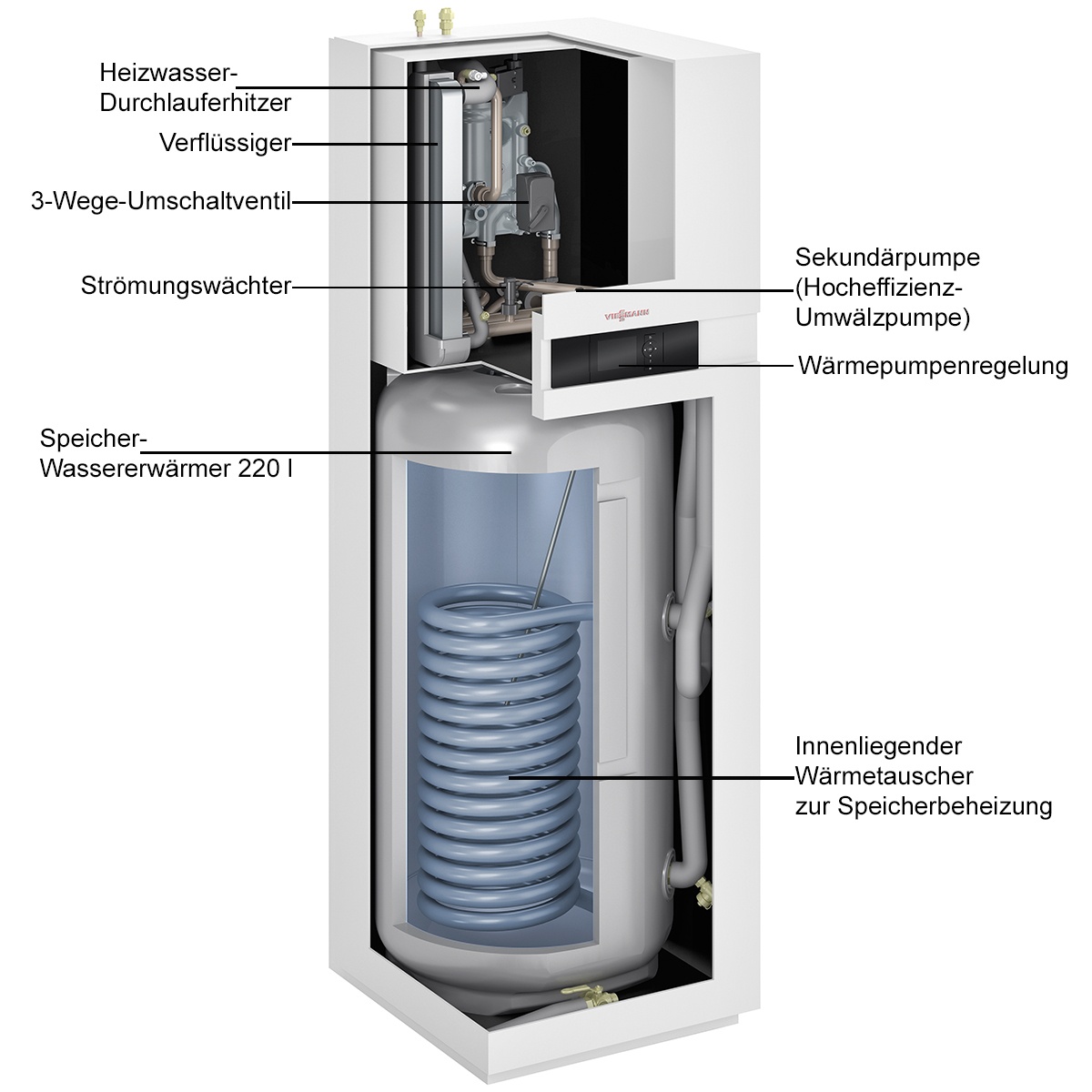

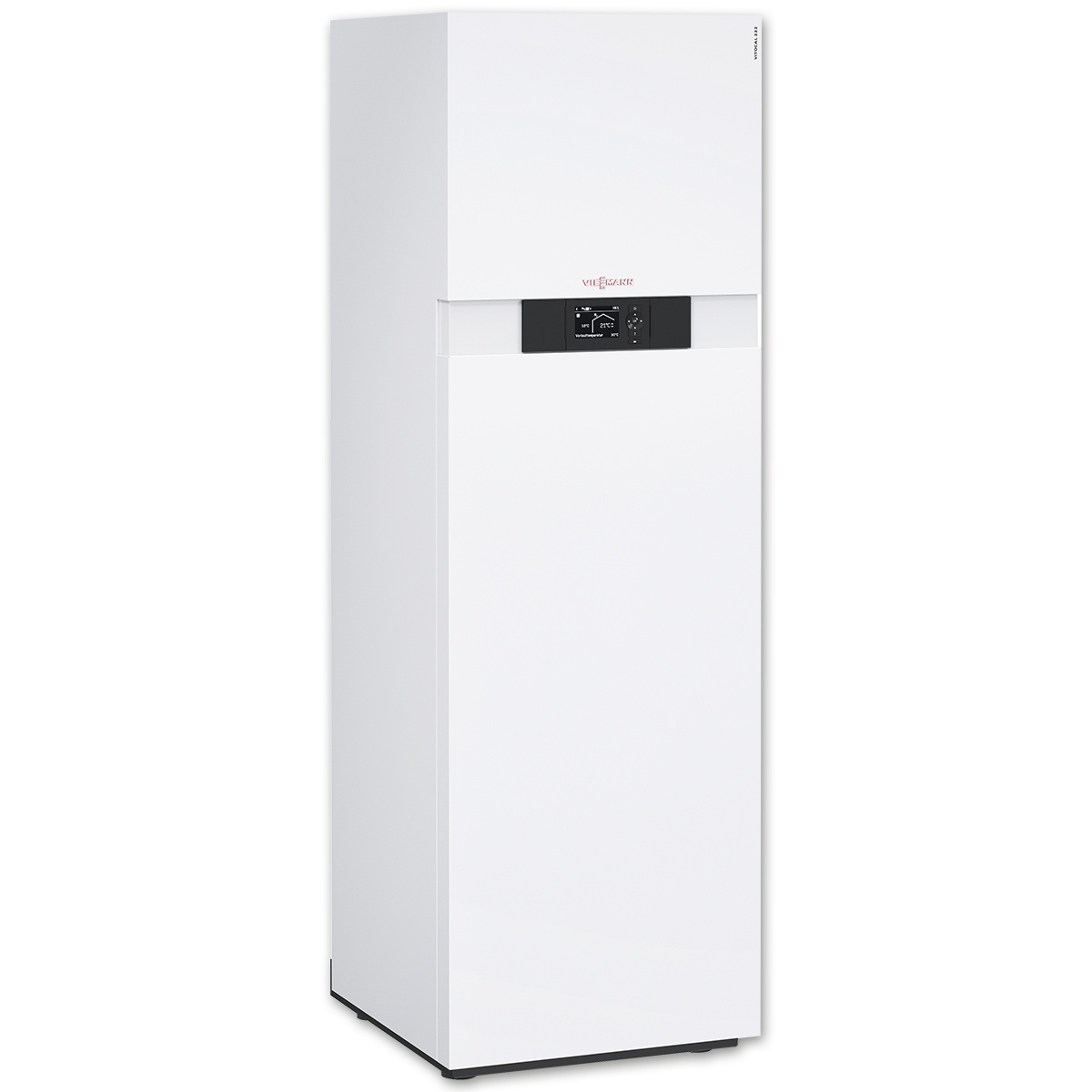

Inneneinheit:
- bodenstehend
- mit integriertem Speicher-Wassererwärmer 220 Liter
- Ceraprotect-Emaillierung: für geringe Speicherverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode ausgestattet
- mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- eingebaute Hocheffizienz-Umwälzpumpe für den Heizkreis
- integrierter Strömungswächter und Sicherheitsgruppe
- mit strömungsgünstigem Gussblock mit Aufnahme des 3-Wege-Umschaltventils (Heizen/Trinkwassererwärmung)
- integrierter Heizwasser-Durchlauferhitzer
- integration eines Heizkreises mit Mischer in der Inneneinheit möglich (Zubehör)

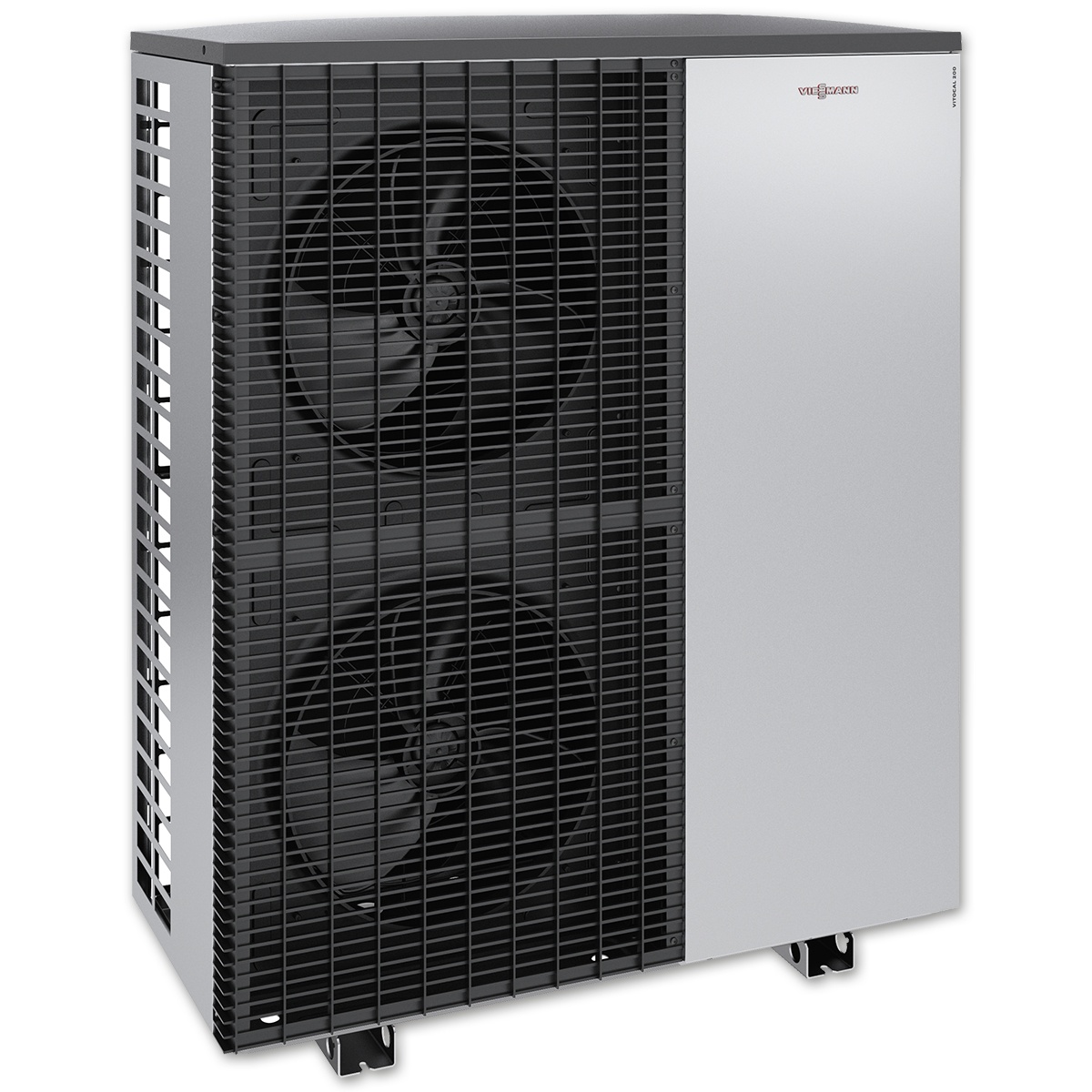

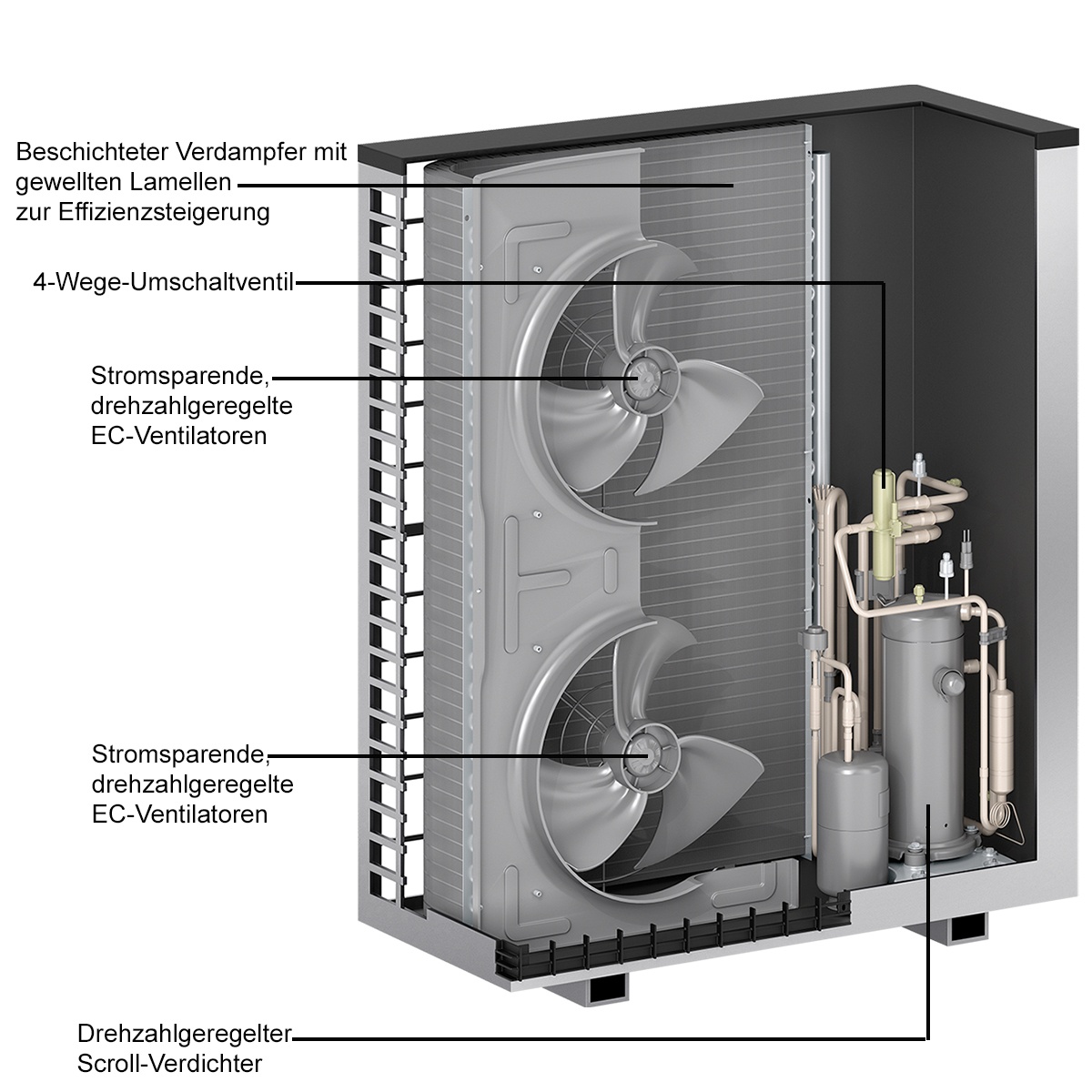

Außeneinheit:
- für Bodenmontage oder Wandmontage
- mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD)
- mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
- energieeffiziente Abtauung über Kreislaufumkehr
- korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz
- vorgefüllt mit Kältemittel R410A für Kältemittelleitung bis 12 m Länge

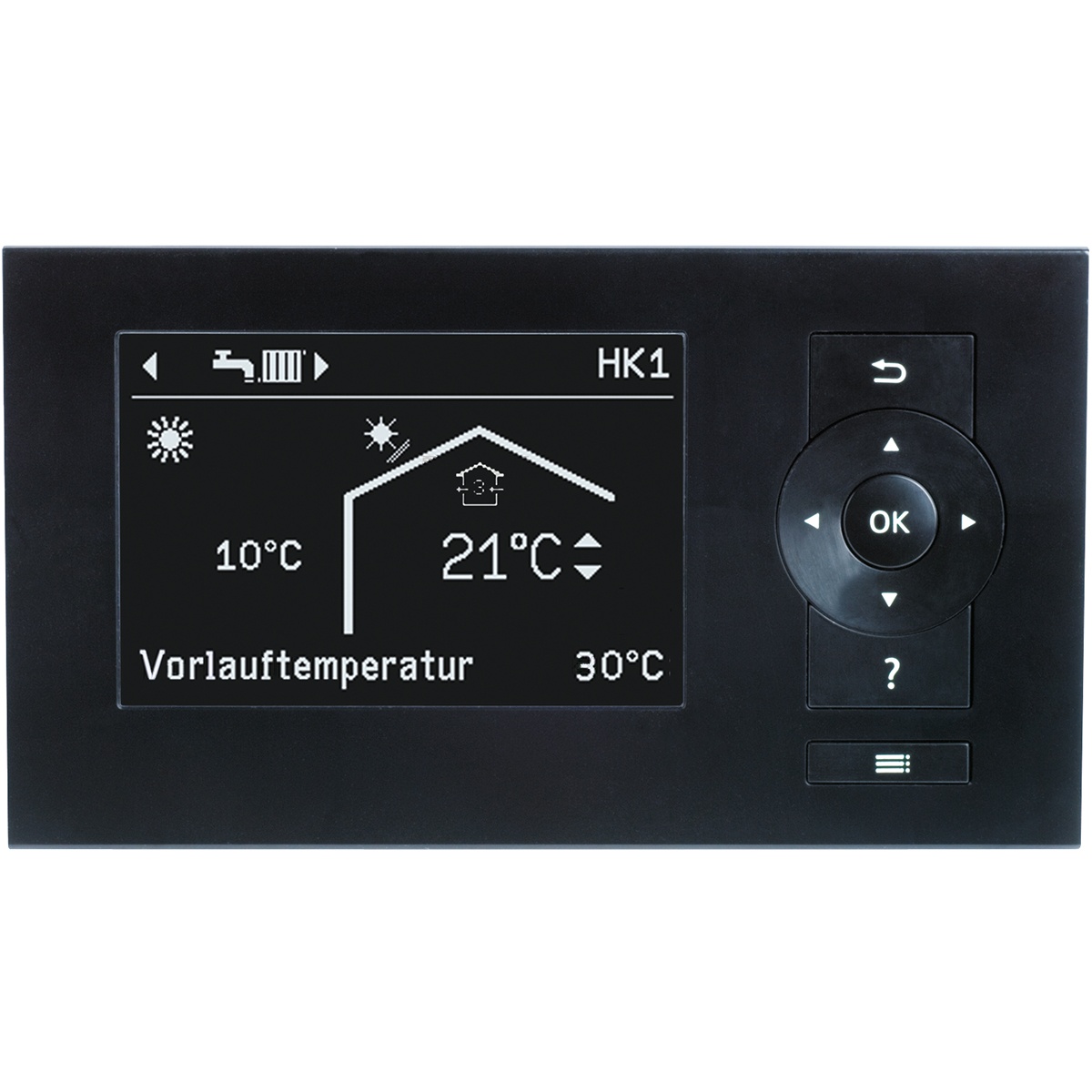

Bedieneinheit:
- witterungsgeführte Wärmepumpenregelung Vitotronic 200 Typ WO1C
- bestehend aus: Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil
- Bedienung durch grafisches Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe
- Party- und Sparbetrieb
- Ferienprogramm
- Raumtemperatur und Trinkwassertemperatur
- Abfragen von Temperaturen
- bedarfsabhängigem Ausschalten der Heizkreispumpen
- Sommersparschaltung und variabler Heizgrenze
- automatischer Sommer-/Winterzeitumschaltung
- Wartungsmeldung
- kontrollierte Estrichtrocknung
- Diagnosesystem
- Betriebstagebuch und Ausgang Sammelstörmeldung
- Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör)
- fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) Anbindung über Funk-Basis (Zubehör)
- Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN
- Einbindung in übergeordnetes Leitsystem mit Vitogate 200 Typ KNX (Zubehör)- Anbindung über LON
- Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich
- für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich
- für Anlagen mit 1 Heizkreis ohne Mischer und/oder in Verbindung mit Erweiterungssätzen (Zubehör) max. 2 Heizkreisen mit Mischer
- mit Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis
- Speichertemperaturregelung für einen Speicher-Wassererwärmer
- Zeitprogramme für die Heizkreise
- Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar
- Ansteuerung eines Heizwasser-Durchlauferhitzers
- Eigenverbrauchsoptimierung für Strom der Photovoltaikanlage in Verbindung mit Energiezähler (Zubehör)
- Kühlfunktion "active cooling"
Hinweis:
- Verbindung zwischen Außen- und Inneneinheit mit geeigneten Kältemittelleitungen bauseits herstellen
Technische Daten:
| Leistungsdaten Heizen nach EN 14511 | |||||
| A2/W35 | Nennwärmeleistung | kW | 5,01 | ||
| Drehzahl Ventilator | 1/min | 600 | |||
| Elektrische Leistungsaufnahme | kW | 1,27 | |||
| Leistungszahl ε (COP) bei Heizbetrieb | 3,96 | ||||
| Leistungsregelung | kW | 4,4 bis 9,6 | |||
| A7/W35 Spreizung 5 K | Nennwärmeleistung | kW | 7,01 | ||
| Drehzahl Ventilator | 1/min | 600 | |||
| Luftvolumenstrom | m3/h | 4500 | |||
| Elektrische Leistungsaufnahme | kW | 1,49 | |||
| Leistungszahl ε (COP) bei Heizbetrieb | 4,69 | ||||
| Leistungsregelung | kW | 5,5 bis 12,6 | |||
| A-7/W35 | Nennwärmeleistung | kW | 8,69 | ||
| Elektrische Leistungsaufnahme | kW | 2,77 | |||
| Leistungszahl ε (COP) bei Heizbetrieb | 3,14 | ||||
| Leistungsdaten Kühlen nach EN 14511 | |||||
| A-35/W7 | Nenn-Kühlleistung | kW | 5,00 | ||
| Drehzahl Ventilator | 1/min | 600 | |||
| Elektrische Leistungsaufnahme | kW | 1,85 | |||
| Leistungszahl (EER) bei Kühlbetrieb | 2,70 | ||||
| Leistungsregelung Kühlbetrieb | kW | Bis 8,0 | |||
| A-35/W18 | Nenn-Kühlleistung | kW | 7,00 | ||
| Drehzahl Ventilator | kW | 900 | |||
| Elektrische Leistungsaufnahme | kW | 1,67 | |||
| Leistungszahl (EER) bei Kühlbetrieb | 4,20 | ||||
| Leistungsregelung Kühlbetrieb | kW | Bis 9,5 | |||
| Lufteintrittstemperatur nach EN 14511 | |||||
| Kühlbetrieb | Min. | °C | 10 | ||
| Max. | °C | 45 | |||
| Heizbetrieb | Min. | °C | -20 | ||
| Max. | °C | 35 | |||
| Heizwasser (Sekundärkreis) | |||||
| Mindestvolumenstrom | l/h | 1400 | |||
| Mindestvolumen der Heizungsanlage | nicht absperrbar | l | 50/40 | ||
| Externer Druckverlust (RFH) bei Mindestvolumenstrom | Max. | mbar | 500 | ||
| kPa | 50 | ||||
| Vorlauftemperatur | Max. | °C | 60 | ||
| Elektrische Werte | |||||
| Inneneinheit | Wärmepumpenregelung/Elektronik | Nennspannung | 1/N/PE 230 V/50 Hz | ||
| Absicherung Netzanschluss | 1 x B16A | ||||
| Absicherung intern | T 6,3 A H/250 V | ||||
| Heizwasser-Durchlauferhitzer | Nennspannung | 1/N/PE 230 V/50 Hz oder 3/N/PE 400 V/50 Hz | |||
| Heizleistung | kW | 9,0 | |||
| Absicherung Netzanschluss | 3 x B16A | ||||
| Außeneinheit | Nennspannung Verdichter | V | 1/N/PE 230 V/50 Hz | ||
| Betriebsstrom Verdichter Max. | A | 19,9 | |||
| Cos φ | 0,99 | ||||
| Anlaufstrom Verdichter | A | 5 | |||
| Absicherung Verdichter | B25A | ||||
| Schutzart | IPX4 | ||||
| Elektrische Leistungsaufnahme Max. | |||||
| Ventilator | W | 2 x 115 | |||
| Außeneinheit | kW | 4,55 | |||
| Sekundärpumpe (PWM) | W | 60 | |||
| Energieeffizienzindex EEI | < 0.20 | ||||
| Regelung | Elektronik Außeneinheit | W | 15 | ||
| Elektronik Inneneinheit | W | 10 | |||
| Leistung Elektronik Inneneinheit | W | 1000 | |||
| Kältekreis | |||||
| Kältemittel | Typ | R410A | |||
| Sicherheitsgruppe | A1 | ||||
| Füllmenge | kg | 3,60 | |||
| Treibhauspotenzial | GWP | 1924 | |||
| CO2-Äquivalent | t | 6,93 | |||
| Verdichter (Vollhermetik) | Typ | Scroll | |||
| Öl im Verdichter | Typ | 3 MAF POE | |||
| Ölmenge im Verdichter | l | 1,17 | |||
| Zulässiger Betriebsdruck | Hochdruckseite | bar | 43 | ||
| MPa | 4,3 | ||||
| Niederdruckseite | bar | 28 | |||
| MPa | 2,8 | ||||
| Integrierter Speicher-Wassererwärmer | |||||
| Inhalt | l | 220 | |||
| Zapfvolumen bei Zapftemperatur 40 °C (Bevorratungstemperatur 53 °C und Zapfrate 10 l/min) | Max. | l | 290 | ||
| Leistungskennzahl NL nach DIN 4708 | 1,6 | ||||
| Zapfbare Wassermenge bei angegebener Leistungskennzahl NL und Trinkwassererwärmung von 10 auf 45 °C | l/min | 17,3 | |||
| Zulässige Trinkwassertemperatur | Max. | °C | 70 | ||
| Zulässiger Betriebsdruck | |||||
| sekundärseitig | bar | 3 | |||
| MPa | 0,3 | ||||
| Anschlüsse | |||||
| Mit Anschlusszubehör Innengewinde | Heizwasservorlauf | G | 1 1/4 | ||
| Heizwasserrücklauf | G | 1 1/4 | |||
| Warmwasser | G | 3/4 | |||
| Kaltwasser | G | 3/4 | |||
| Zirkulation | G | 3/4 | |||
| Kältemittelleitungen | Flüssigkeitsleitung | Rohr Ø | mm | 10 x 1 | |
| Inneneinheit | UNF | 5/8 | |||
| Außeneinheit | UNF | 5/8 | |||
| Heißgasleitung | Rohr Ø | mm | 16 x 1 | ||
| Inneneinheit | UNF | 7/8 | |||
| Außeneinheit | UNF | 7/8 | |||
| Leitungslänge Flüssigkeitsleitung, Heißgasleitung | Heizbetrieb | m | 3 bis 30 | ||
| Kühlbetrieb | m | 3 bis 30 | |||
| Schallleistungspegel nach ErP | |||||
| Inneneinheit | dB(A) | 39 | |||
| Außeneinheit | dB(A) | 56 | |||
| Energieeffizienzklasse (nach EU-Verordnung Nr. 813/2013) | |||||
| Heizen durchschnittliche Klimaverhältnisse | Niedertemperaturanwendung (W35) | A+++ | |||
| Mitteltemperaturanwendung (W55) | A++ | ||||
| Trinkwassererwärmung | Zapfprofil L | A | |||
| Leistungsdaten Heizen (nach EU-Verordnung Nr. 813/2013 durchschnittliche Klimaverhältnisse) | |||||
| Niedertemperaturanwendung (W35) | Energieeffizienz | % | 176 | ||
| Nennwärmeleistung | kW | 9,32 | |||
| Saisonale Leistungszahl | SCOP | 4,47 | |||
| Mitteltemperaturanwendung (W55) | Energieeffizienz | % | 129 | ||
| Nennwärmeleistung | kW | 9,35 | |||
| Saisonale Leistungszahl | SCOP | 3,29 | |||
| Warmwasserbereitungs-Energieeffizienz | % | 104,9 | |||
| Abmessungen | |||||
| Inneneinheit | Gesamtlänge | mm | 546 | ||
| Gesamtbreite | mm | 1109 | |||
| Gesamthöhe | mm | 1377 | |||
| Außeneinheit | Gesamtlänge | mm | 681 | ||
| Gesamtbreite | mm | 600 | |||
| Gesamthöhe | mm | 1874 | |||
| Farbton | |||||
| Inneneinheit | Vitopearlwhite | ||||
| Außeneinheit | Vitosilber | ||||
| Gewicht | |||||
| Inneneinheit | Leer | kg | 170 | ||
| Außeneinheit | kg | 137 | |||
| Produktdaten | |||||
| Typ | AWBT-M-E-AC 221.C10 | ||||
| Serie | Vitocal 222-S | ||||
| Hersteller | Viessmann | ||||
| Artikel-Nr. | Z015349 | ||||
