Viessmann Paket Vitocal 250-SH Split-Luft-Wasser-Hybridwärmepumpe 10,4kW Z025151
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 7 - 14 Tage
- Artikel-Nr.: 10036360
- Herstellernummer: Z025151
Produktinformationen "Viessmann Paket Vitocal 250-SH Split-Luft-Wasser-Hybridwärmepumpe 10,4kW Z025151"
Lieferumfang:
- 1 x Viessmann Inneneinheit IDU Vitocal 250-SH HAWB-M-AC 252.B10
- 1 x Viessmann Außeneinheit ODU Vitocal 2XX-S 230V E10
- 1 x Viessmann Bedieneinheit HMI 7" Touch 600 mm
- 1 x Viessmann Anschluss-Set Typ 2
- 1 x Viessmann Montagehilfe Inneneinheit
- 1 x Viessmann Elektrisches Zubehör Montagehilfe
- 1 x Viessmann Installations-Set 6/16 inkl. Bodenkonsole Außeneinheit
- 1 x Viessmann Temperatursensor NTC 10k
- 1 x Viessmann TU-Set Vitocal 250-SH (technische Unterlagen)
Beschreibung:
- modulierende Wärmepumpe für den Hybridbetrieb
- witterungsgeführte Betriebsweise
- in Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
- geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Hybrid Pro Control zur optimalen Regelung der beiden Wärmeerzeuger
- Umweltfreundliches Kältemittel R32 mit einem niedrigen GWP von 771
- komfortabel durch reversible Ausführung für Heizen und Kühlen
- optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
- internetfähig durch integriertes WLAN oder Service-Link
- Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
- geführte Inbetriebnahme über ViGuide
- für Heizungsanlagen mit einem direkten Heiz-/Kühlkreis ohne Mischer oder einem direkten Heizkreis ohne Mischer und bis zu 3 gemischten Heizkreisen mit Mischer hinter einem Heizwasser-Pufferspeicher
Inneneinheit:
- wandhängend
- mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung des erforderlichen Mindestvolumenstroms im Wärmepumpenkreis
- mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 Liter, Ausdehnungsgefäß 10 Liter, Bypassfunktion, 3-Wege-Mischer, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor und effizientem asymmetrischem Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- integrierte Hybridhydraulik und Schnittstellen zur Ansteuerung des externen Wärmeerzeugers
- inkl. Außentemperatursensor (leitungsgebunden)
- steckbare Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
- Hybrid Pro Control zur optimalen Regelung der beiden Wärmeerzeuger
- internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps
- lokaler Zugriff für Service und Inbetriebnahme über App
- mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
Außeneinheit:
- für Bodenmontage oder Wandmontage
- mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- geräusch- und schwingungsarm durch drehzahlgeregelten Rollkolben-Verdichter und Advanced Acoustics Design (AAD)
- mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator
- energieeffiziente Abtauung über Kreislaufumkehr
- korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz
- Kältemittel R32 mit einem GWP-Wert von 771 nach IPPC AR6
Bedieneinheit:
- 7-Zoll-Farb-Touchdisplay
- mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- mit Speichertemperaturregelung
- erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich
- mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
- integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Service Link (Low-Power-Funk)
- im Gerät integriertes Kommunikationsmodul
- Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige
Montagehilfe:
- für Aufputz-Montage
- für Split-Inneneinheiten mit einer Gerätebreite von 600 mm
- Befestigungselemente
- Armaturen
Installations-Set:
- für Bodenmontage der Außeneinheit
- 12,5 m Ring Kupferrohr 6 x 1 mm mit Wärmedämmung für Flüssigkeitsleitung
- 12,5 m Ring Kupferrohr 16 x 1 mm mit Wärmedämmung für Heißgasleitung
- 2 Stück Konsolen aus Edelstahlprofilen für Bodenmontage
- 10 m Thermo-Isolierband 50 x 3 mm Weiß
Tauchtemperatursensor:
- NTC 10 kOhm
- zur Erfassung einer Temperatur in einer Tauchhülse
- mit Anschlussleitung 5,8 m und Stecker
Technische Daten:
| Leistungsdaten Heizen nach EN 14511 | |||||
| A2/W35 | Nennwärmeleistung | kW | 5,29 | ||
| Elektrische Leistungsaufnahme | kW | 1,32 | |||
| Leistungszahl ε (COP) bei Heizbetrieb | 4,00 | ||||
| Leistungsregelung | kW | 1,8 bis 7,1 | |||
| A7/W35 Spreizung 5 K | Nennwärmeleistung | kW | 8,32 | ||
| Drehzahl Ventilator | U/min | 650 | |||
| Luftvolumenstrom | m3/h | 3671 | |||
| Elektrische Leistungsaufnahme | kW | 1,70 | |||
| Leistungszahl ε (COP) bei Heizbetrieb | 4,90 | ||||
| Leistungsregelung | kW | 3,6 bis 10,4 | |||
| A-7/W35 | Nennwärmeleistung | kW | 7,8 | ||
| Elektrische Leistungsaufnahme | kW | 2,65 | |||
| Leistungszahl ε (COP) bei Heizbetrieb | 2,95 | ||||
| Leistungsdaten Kühlen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) | |||||
| Niedertemperaturanwendung (W35) | Energieeffizienz | ηS | % | 192 | |
| Nennwärmeleistung | Prated | kW | 8,5 | ||
| Saisonale Leistungszahl | SCOP | 4,78 | |||
| Mitteltemperaturanwendung (W55) | Energieeffizienz | ηS | % | 130 | |
| Nennwärmeleistung | Prated | kW | 7,97 | ||
| Saisonale Leistungszahl | SCOP | 3,33 | |||

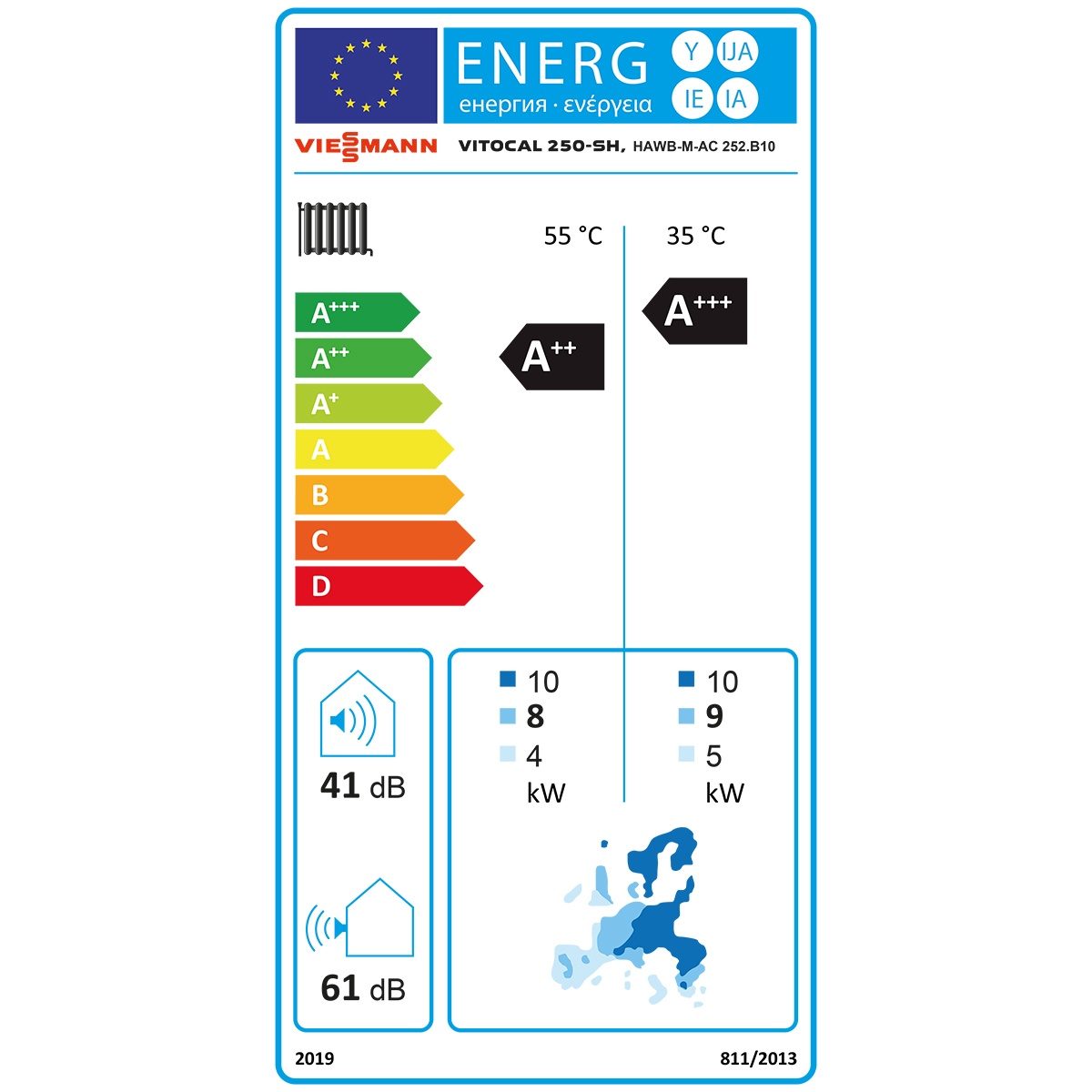

| Energieeffizienzklasse (nach EU-Verordnung Nr. 813/2013) | |||||
| Heizen durchschnittliche Klimaverhältnisse | Niedertemperaturanwendung (W35) | A+++ | |||
| Mitteltemperaturanwendung (W55) | A++ | ||||
| Leistungsdaten Kühlen nach EN 14511 | |||||
| A35/W7 | Nenn-Kühlleistung | kW | 6,43 | ||
| Drehzahl Ventilator | U/min | 650 | |||
| Elektrische Leistungsaufnahme | kW | 3671 | |||
| Leistungszahl (EER) bei Kühlbetrieb | 3,82 | ||||
| Leistungsregelung Kühlbetrieb | kW | 1,5 bis 8,1 | |||
| A35/W18 | Nenn-Kühlleistung | kW | 8,8 | ||
| Elektrische Leistungsaufnahme | kW1,8 | 1,67 | |||
| Leistungszahl (EER) bei Kühlbetrieb | 4,88 | ||||
| Leistungsregelung Kühlbetrieb | kW | 3,1 bis 10,6 | |||
| Lufteintrittstemperatur | |||||
| Kühlbetrieb | Min. | °C | 10 | ||
| Max. | °C | 45 | |||
| Heizbetrieb | Min. | °C | -20 | ||
| Max. | °C | 35 | |||
| Heizwasser (Sekundärkreis) | |||||
| Max. externer Druckverlust (RFH) bei Volumenstrom von 1000 l/h | mbar | 610 | |||
| Max. Vorlauftemperatur | °C | 60 | |||
| Elektrische Werte | |||||
| Inneneinheit | Wärmepumpenregelung/Elektronik | Nennspannung | 1/N/PE 230 V/50 Hz | ||
| Absicherung Netzanschluss | 1 x B16A | ||||
| Absicherung intern | T 6,3 A H/250 V | ||||
| Außeneinheit | Nennspannung Verdichter | V | 230 | ||
| Betriebsstrom Verdichter Max. | A | 16 | |||
| Cos φ | 0,92 | ||||
| Anlaufstrom Verdichter invertergeregelt | A | 10 | |||
| Anlaufstrom Verdichter bei blockiertem Rotor | A | 10 | |||
| Absicherung | 16 | ||||
| Schutzart | IPX4 | ||||
| Elektrische Leistungsaufnahme Max. | |||||
| Ventilator | W | 70 | |||
| Außeneinheit | kW | 3,1 | |||
| Sekundärpumpe (PWM) | W | 63 | |||
| Energieeffizienzindex EEI | < 0.20 | ||||
| Regelung | Elektronik Inneneinheit | W | 5 | ||
| Elektronik Außeneinheit | W | 8 | |||
| Leistung Elektronik Inneneinheit | W | 1000 | |||
| Mobile Datenübertragung | |||||
| WLAN | Übertragungsstandard | IEEE 802.11 b/g/n | |||
| Frequenzbereich | MHz | 2400 bis 2483,5 | |||
| Max. Sendeleistung | dBm | +15 | |||
| Low-Power-Funk | Übertragungsstandard | IEEE 802.15.4 | |||
| Frequenzbereich | MHz | 2400 bis 2483,5 | |||
| Max. Sendeleistung | dBm | +6 | |||
| Service-Link | Übertragungsstandard | LTE-CAT-NB1 | |||
| Frequenzbereich Band 3 | MHz | 1710 bis 1785 | |||
| Frequenzbereich Band 8 | MHz | 880 bis 915 | |||
| Frequenzbereich Band 20 | MHz | 832 bis 862 | |||
| Max. Sendeleistung | dBm | +23 | |||
| Kältekreis | |||||
| Kältemittel | Typ | R290 | |||
| Sicherheitsgruppe | A2L | ||||
| Füllmenge | kg | 1,5 | |||
| Treibhauspotenzial | GWP | 771 | |||
| CO2-Äquivalent | t | 1,16 | |||
| Verdichter (Vollhermetik) | Typ | Rollkolben | |||
| Öl im Verdichter | Typ | FW68D | |||
| Ölmenge im Verdichter | l | 0,9 | |||
| Zulässiger Betriebsdruck | Hochdruckseite | bar | 45 | ||
| MPa | 4,5 | ||||
| Niederdruckseite | bar | 38 | |||
| MPa | 3,8 | ||||
| Zulässiger Betriebsdruck | |||||
| sekundärseitig | bar | 3 | |||
| MPa | 0,3 | ||||
| Anschlüsse | |||||
| Mit Anschlussrohren | Heizwasservorlauf | mm | Cu 28 x 1,0 | ||
| Heizwasserrücklauf | mm | Cu 28 x 1,0 | |||
| Vorlauf Speicher-Wassererwärmer | mm | Cu 22 x 1,0 | |||
| Rücklauf Speicher-Wassererwärmer | mm | Cu 22 x 1,0 | |||
| Vorlauf externer Wärmeerzeuger | mm | Cu 28 x 1,0 | |||
| Rücklauf externer Wärmeerzeuger | mm | Cu 28 x 1,0 | |||
| Anschlüsse Kältemittelleitungen | |||||
| Flüssigkeitsleitung | Rohr Ø | mm | 6 x 1 | ||
| Inneneinheit/Außeneinheit | UNF | 7/16 | |||
| G | 1/4 | ||||
| Heißgasleitung | Rohr Ø | mm | 16 x 1 | ||
| Inneneinheit/Außeneinheit | UNF | 7/8 | |||
| Leitungslänge | Flüssigkeitsleitung, Heißgasleitung | Min. | m | 5 | |
| Max. | m | 30 | |||
| Höhenunterschied | Innen- und Außeneinheit | Max. | m | 15 | |
| Schall-Leistung der Außeneinheit bei Nenn-Wärmeleistung (Messung in Anlehnung an EN 12102/EN ISO 9614-2) | |||||
| Bewerteter Schall-Leistungs-Summenpegel bei A7/W55 | |||||
| ErP | Inneneinheit | dB(A) | 41 | ||
| Geräuschreduzierter Betrieb | Außeneinheit | dB(A) | 50 | ||
| Externer Wärmeerzeuger (bauseits) | |||||
| Nennwärmeleistung | Max. | kW | 36 | ||
| Vorlauftemperatur | Max. | °C | 70 | ||
| Abmessungen | |||||
| Inneneinheit | Gesamtlänge | mm | 360 | ||
| Gesamtbreite | mm | 600 | |||
| Gesamthöhe | mm | 920 | |||
| Außeneinheit | Gesamtlänge | mm | 500 | ||
| Gesamtbreite | mm | 1080 | |||
| Gesamthöhe | mm | 850 | |||
| Farbton | |||||
| Inneneinheit | Vitopearlwhite | ||||
| Außeneinheit | Vitographite | ||||
| Gewicht | |||||
| Inneneinheit | Leer | kg | 70 | ||
| Außeneinheit | kg | 95 | |||
| Produktdaten | |||||
| Typ | HAWB-M-AC 252.B10 | ||||
| Serie | Vitocal 250-SH | ||||
| Hersteller | Viessmann | ||||
| Artikel-Nr. | Z025151 | ||||
