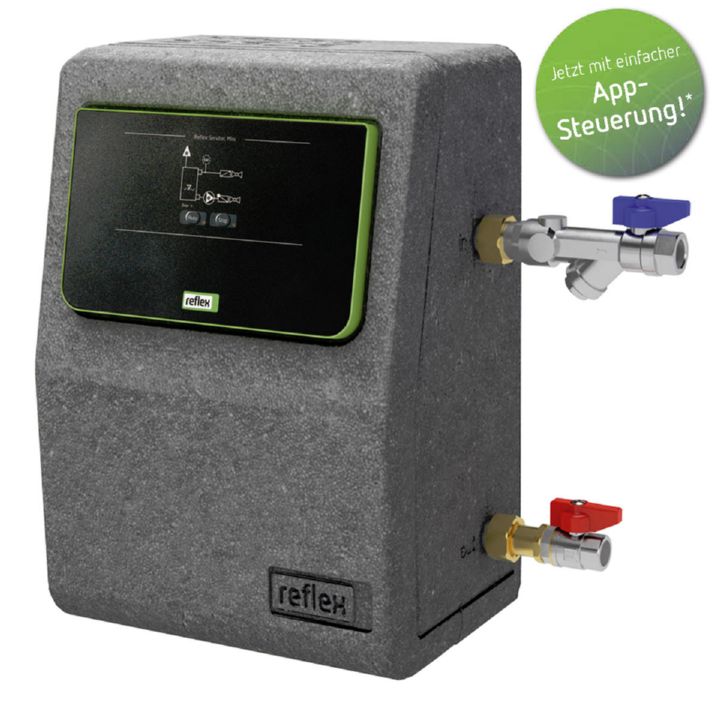

Reflex Servitec Mini 8835800 Vakuum-Sprührohrentgasung mit Automatikbetrieb

Lieferumfang:

• 1 x Reflex Servitec Mini Funktionseinheit

Beschreibung:

• vollautomatische Multifunktionseinheit
• zur Systementgasung in geschlossenen Heizwasser- und Kühlkreisläufen
• mit Auto-Stopp-Betrieb und selbsttätigem hydraulischen Abgleich des Entgasungsprozesses und Überwachung des Systemdrucks
• bestehend aus: Hydraulikteil für die Wandmontage und elektronischer, ergonomisch angeordneter Reflex Mini Steuerung mit CE Kennzeichen
• Drücke bis 2,5 bar
• Anlagenvolumen bis 1 m³ (der Wert gilt für den reinen Wasserinhalt der Heizflächen und Verteilungsleitungen und kann um einen Pufferspeicher von bis zu 1000 L ergänzt werden)
• Anlagenleistungen bis 100 kW

Anwendungsbereich:

• kleine und mittelgroße Anlagensysteme wie sie in Ein- und Mehrfamilienhäusern, Kindergärten, öffentlichen Einrichtungen oder in Kleingewerbe eingesetzt werden
• einfachste und kostengünstige Plug-and-play-Anlage zur Optimierung von Primärkreisläufen vor Wärmeerzeugern unter Verwendung von Wärmetauschern
• dezentrale Entgasungsanlage für Problemstränge
• Inbetriebnahme von Flächenheiz- und Kühlsystem als innovativer Ersatz für aufwendiges Spülen mit Hochdruck zum Entfernen von Luft und Gaseinschlüssen

Funktionsweise:

• die Entgasung des Anlagenwassers erfolgt mittels Sprührohr
• gasreiches Wasser, wird durch eine Düse in das Sprührohr eingesprüht
• die Pumpe saugt das Wasser aus dem Sprührohr ab und fördert es ins System
• die Anlage ist so eingestellt, dass die Pumpe dem Rohr mehr Wasser entzieht, als durch die Düse nachströmen kann, dadurch entsteht im Sprührohr ein Unterdruck, der den Entgasungseffekt hervorruft
• schaltet die Pumpe ab, läuft der Entgasungsprozess so lange weiter, bis das Sprührohr wieder vollgefüllt ist, dabei wird das ausgetriebene Gas über einen Entlüfter nach außen geschoben
• das nun nahezu gasfreie Medium kann wieder neue Gase im Anlagensystem aufnehmen und bewirkt somit eine stetige Reduktion der Gaskonzentration im gesamten Anlagennetz

Steuerung:

• mit der Reflex Control Smart App
• schnelle Inbetriebnahme, Parametrierung des Entgasungsmodus (Dauer-, Intervallbetrieb, Anzahl Zyklen, Wochentage und Uhrzeit)
• Anzeige von Störungsmeldungen, Abfrage des Anlagendrucks sowie Softwareupdates

Technische Daten:

• Betriebsüberdruck zul.: 4 bar
• Betriebstemperatur zul.: 60 °C
• Umgebungstemperatur zul.: >0 - 45 °C
• Spannungsversorgung: 230 V/50Hz
• elektr. Leistungsaufnahme: 0,06 kW
• elektr. Nennstrom max.: 0,3 A
• Anschlüsse Druckseite: G 1/2"
• Anschlüsse Abströmseite: G 1/2"
• Ausscheidegrad gelöste Gase: bis 90 %
• Teilvolumenstrom Netz bis: 0,05 m³/h
• Schalldruckpegel: 55,2 db(A)
• Wasserinhalt: 1 m³/h*
• Mindestbetriebsdruck: 0,5 bar
• Betriebsdruck max: 2,5 bar

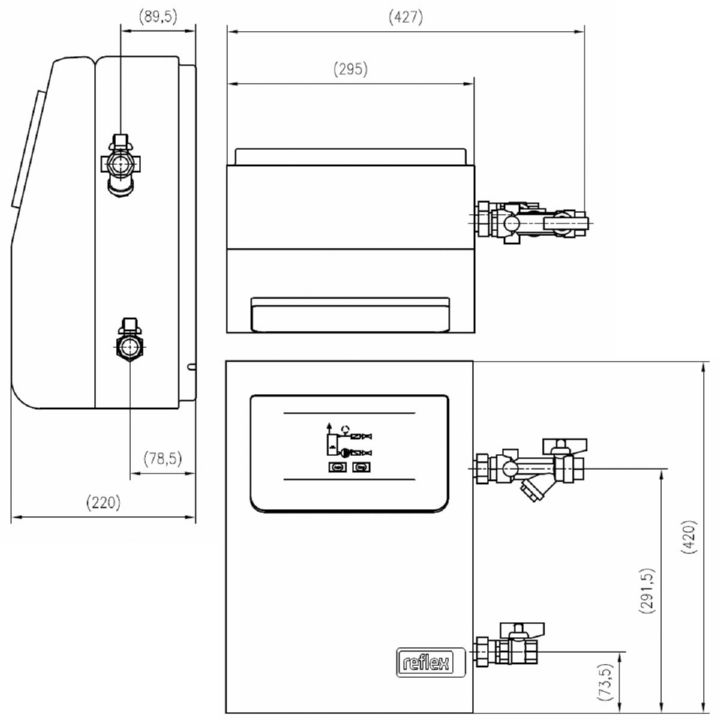

• Breite: 295 mm
• Tiefe: 220 mm
• Höhe: 420 mm
• Leergewicht: 5,6 kg
• Serie: Servitec Mini
• Hersteller: Reflex
• Artikel-Nr.: 8835800
