- Artikel-Nr.: 10030166
- Herstellernummer: 1070666

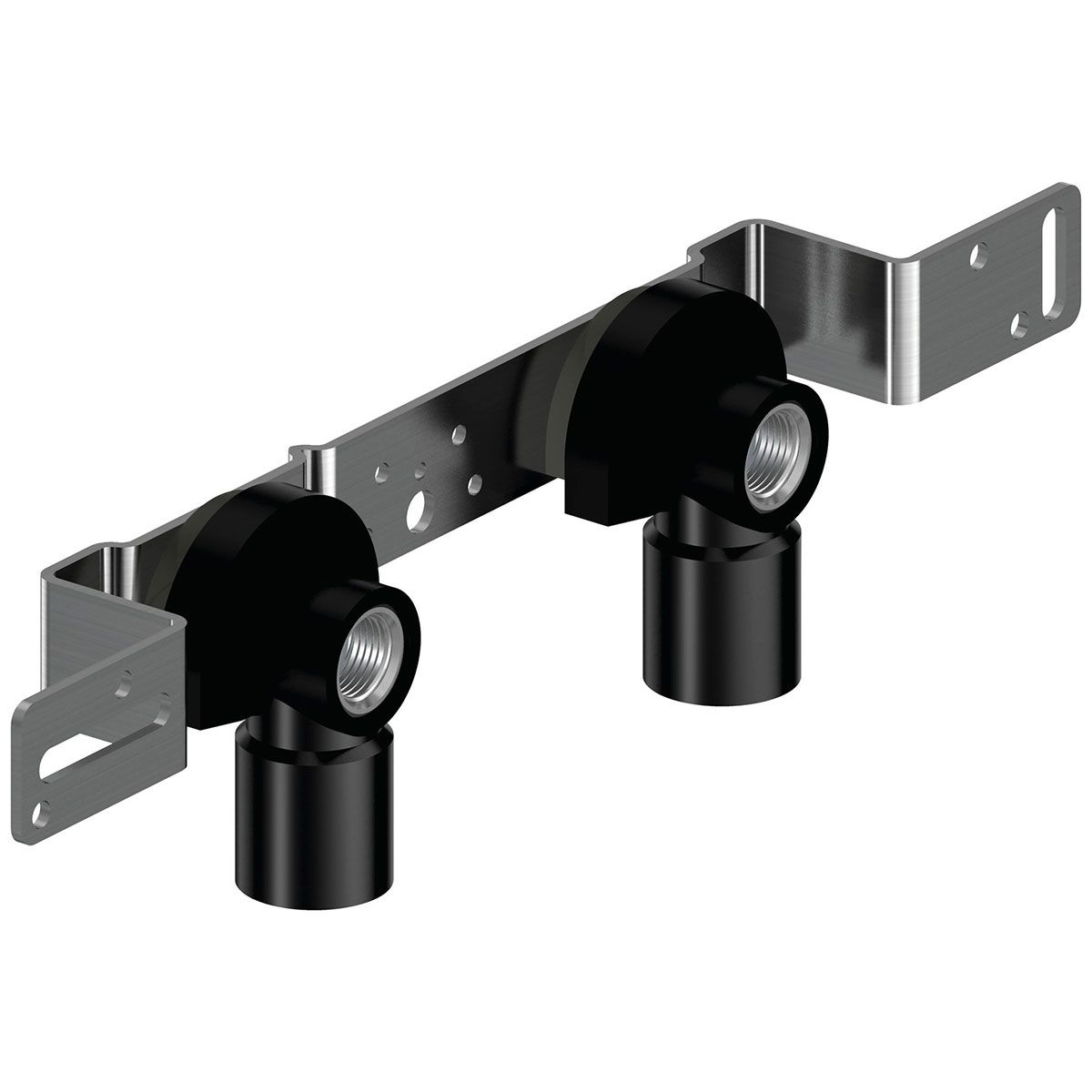

Produktinformationen "Uponor S-Press Plus 1070666 Montageeinheit 150 mm inkl. Schall-Set 16 mm x 1/2" IG"
Lieferumfang:
- 1 x Uponor Montageeinheit
Beschreibung:
- vorgefertigte Einheit mit Schallentkopplung
- bestehend aus zwei Uponor Press-Wandscheiben verdrehsicher montiert auf einem Montagewinkel
- geprüfter Schallschutz nach DIN 4109
- fixierte Edelstahlpresshülse mit Sichtfenster
- sichere Pressbackenführung
- bewährte Prüfsicherheit "unverpresst undicht"
- kompatibel zu bestehenden Uponor S-Press Plus
- durchflussoptimierter Fitting
- aus entzinkungsbeständigem Messing gemäß UBA-Positivliste verzinnt
- einzigartige Verpresstkennzeichnung
- schnelle Dimensionserkennung mit Farbcodierung
- QR-Code für den direkten Zugang zu Informationen
- Pressen ohne Kalibrieren und Entgraten
- Innengewinde nach DIN EN 10226-1
Einsatzbereich für Trinkwasser:
- zulässige Dauerbetriebstemperatur max.: 0 °C bis 70 °C
- Dauerbetriebsdruck max.: 10 bar (kurzzeitige Störfalltemperatur von 95 °C)
- Betriebsdauer max.: 100 Std.
Einsatzbereich für Heizung:
- zulässige Dauerbetriebstemperatur max.: 80 °C
- Dauerbetriebsdruck max.: 10 bar (kurzzeitige Störfalltemperatur von 100 °C)
- Betriebsdauer max.: 100 Std.
Zertifikate:
- DVGW
- ÖVGW
- KIWA/KOMO
Technische Daten:
- Ausführung: Doppelbrücke
- Werkstoff des Gehäuses: Messing
- Werkstoffgüte: Messing entzinkungsbeständig (DZR)
- Oberfläche: verzinnt
- Rohraußendurchmesser Anschluss: 16 mm
- Anschluss: Pressmuffe
- Gewindegröße Hahnanschluss: 1/2 Zoll IG

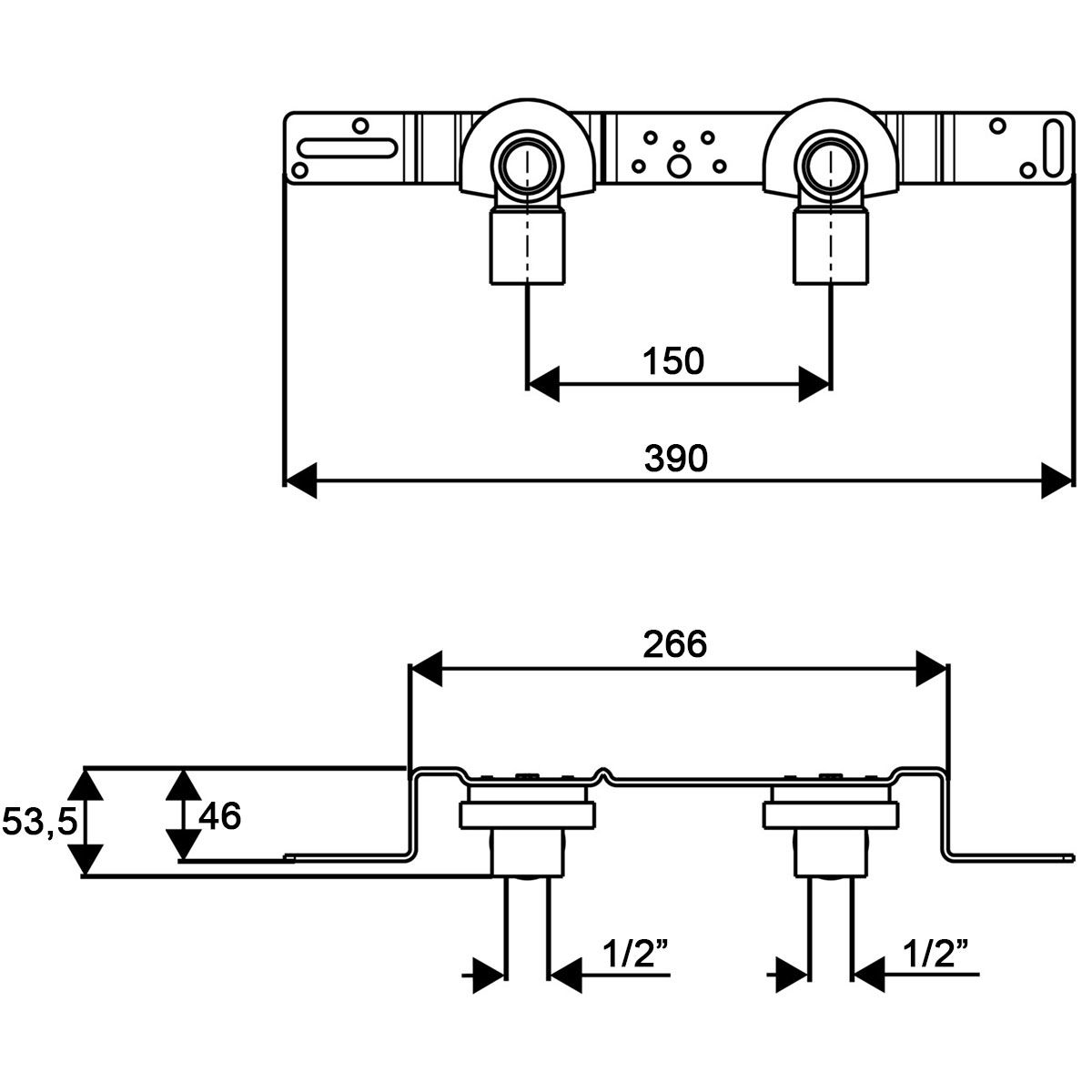

- Länge ab Wandplatte: 54 mm
- Abstand Mitte zu Mitte: 150 mm
- Mediumtemperatur max. (Dauerbetrieb): 70 °C
- Arbeitsdruck max. bei 20 °C: 10 bar
- Breite: 390 mm
- Höhe: 53,5 mm
- Tiefe: 91 mm
- Gewicht: 766 g
- Serie: S-Press Plus
- Hersteller: Uponor
- Artikel-Nr.: 1070666
Herstellerinformationen:
Uponor GmbH
Industriestraße 56
97437 Haßfurt
Deutschland
E-Mail: kundenservice@uponor.com
