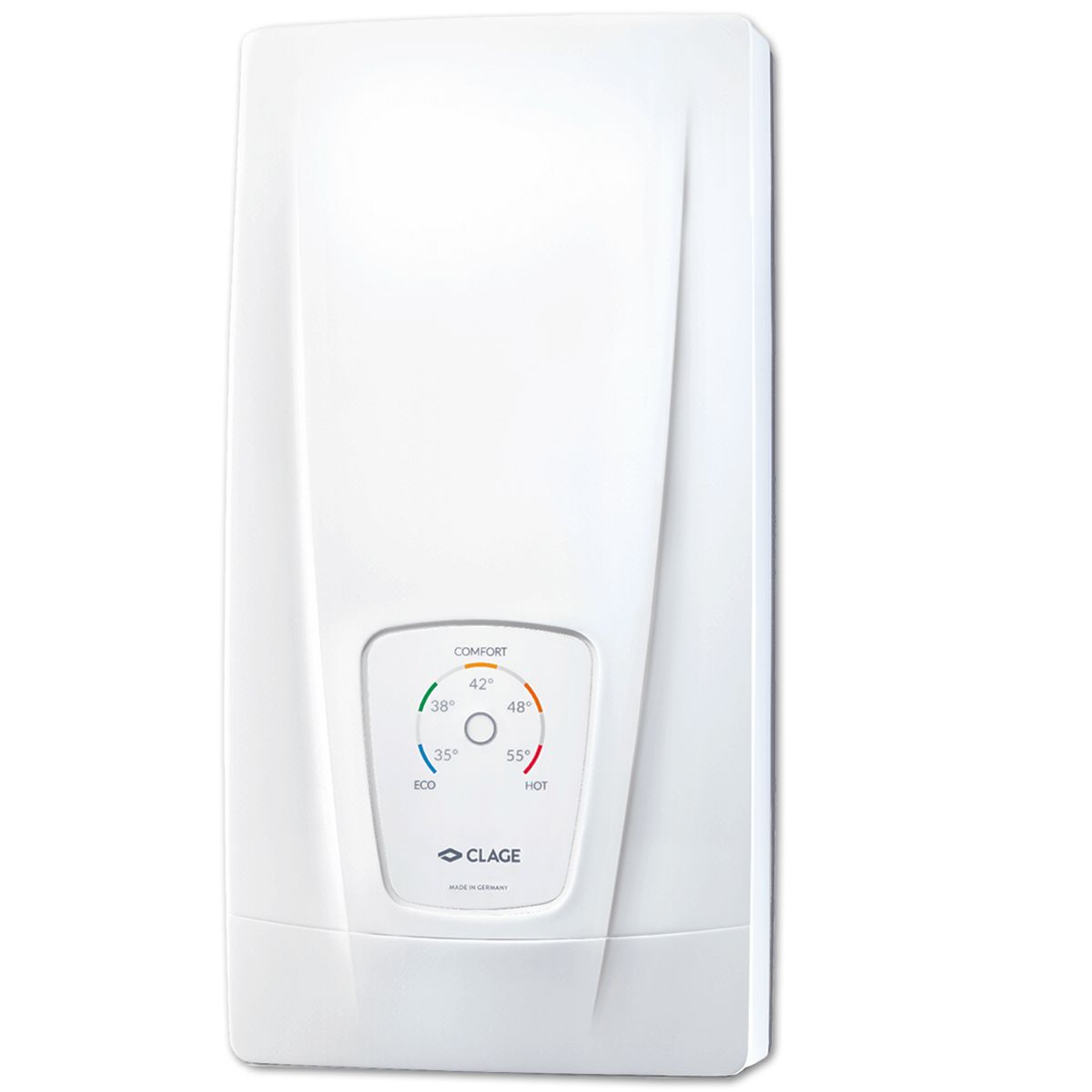

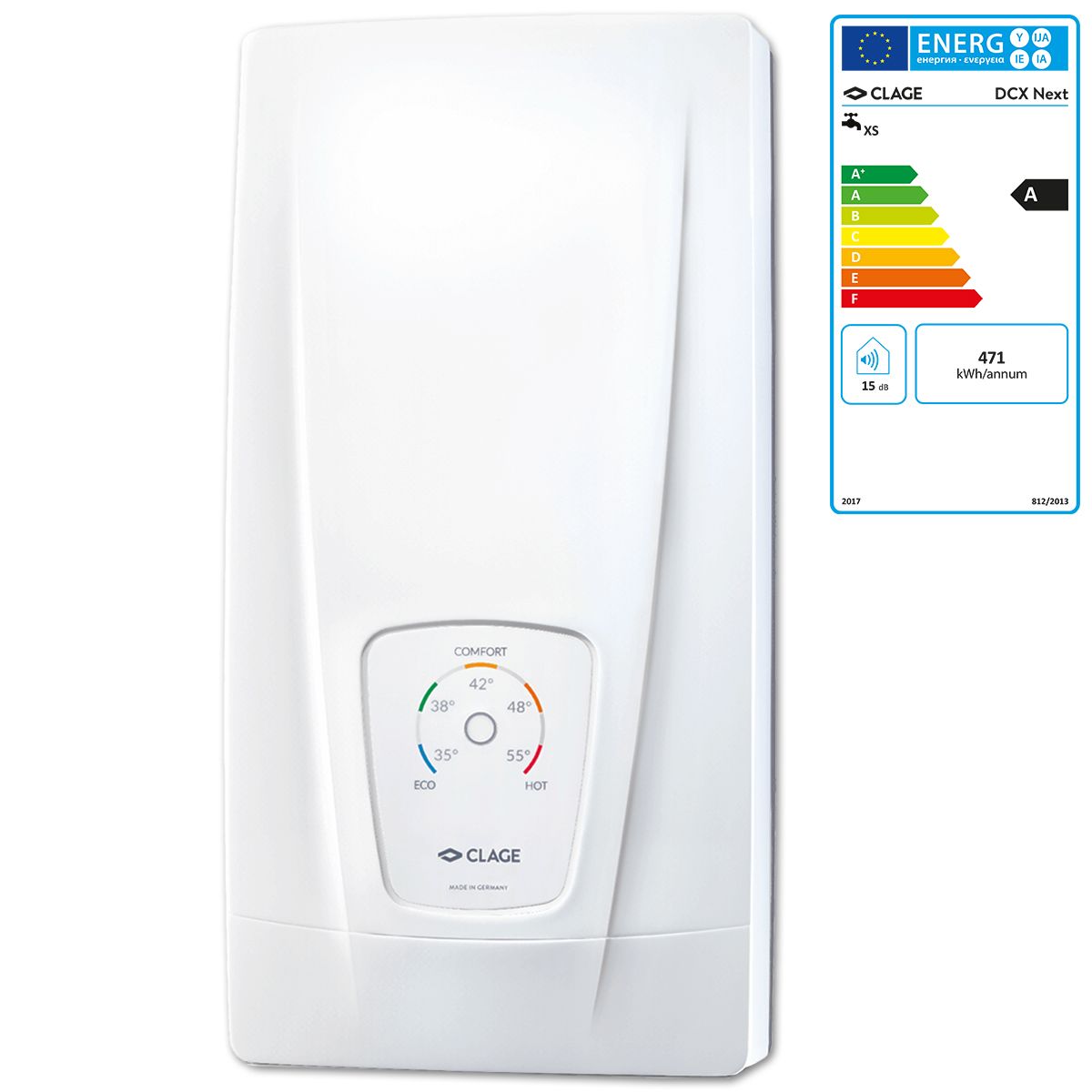

Clage DCX Next E-Komfort-Durchlauferhitzer 18, 21, 24, 27 kW 400 Volt 3200-36300
- Artikel-Nr.: 10001410
- Herstellernummer: 3200-36300
Produktinformationen "Clage DCX Next E-Komfort-Durchlauferhitzer 18, 21, 24, 27 kW 400 Volt 3200-36300"
Lieferumfang:
- 1 x Clage E-Komfortdurchlauferhitzer DCX Next
Beschreibung:
- elektronisch geregelter Durchlauferhitzer druckfest mit einfachem Bedienkonzept

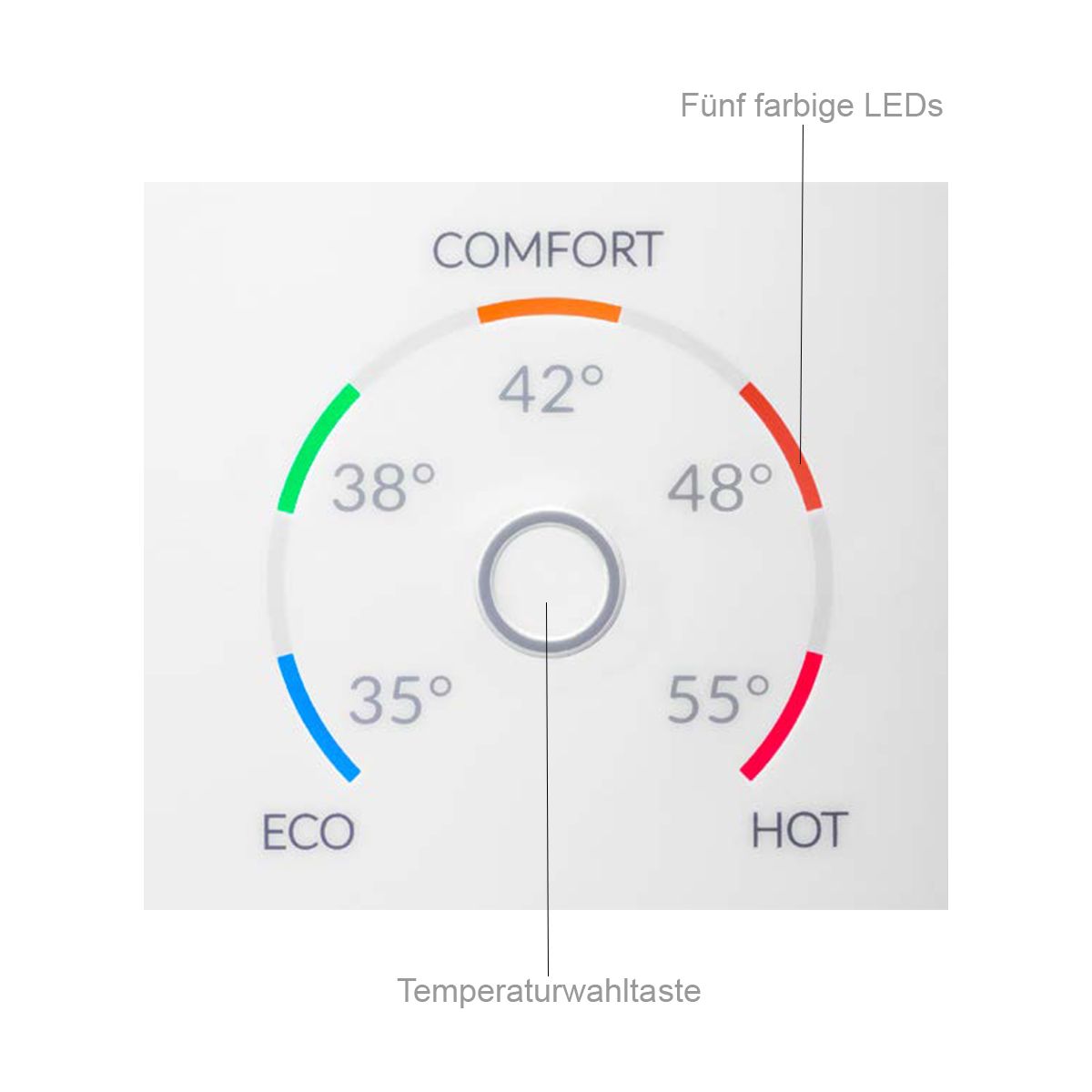

- per Sensortaste kann eine der fünf typischen Warmwassertemperaturen ausgewählt werden, diese wird durch eine Signalfarbe angezeigt
- Ein-Tasten-Bedienfeld zur schnellen und einfachen Temperaturwahl in fünf Stufen: 35 °C, 38 °C, 42 °C, 48 °C und 55 °C
- elektronisches Sicherheitssystem mit Luftblasenerkennung, Temperatur- und Druckabschaltung
- temperaturstabil bis zur Leistungsgrenze
- Twin Temperature Control TTC sorgt für gradgenaue Temperaturregelung auch bei Schwankungen des Wasserdrucks
- Multiple Power System MPS: wird die maximale Leistungsaufnahme bei der Installation festgelegt auf 18, 21, 24 oder 27 kW, 400 Volt
- für Wasserspararmaturen geeignet durch besonders niedrige Einschaltwassermenge ab 1,5 l/min dank innovativer Wasserflusstechnik

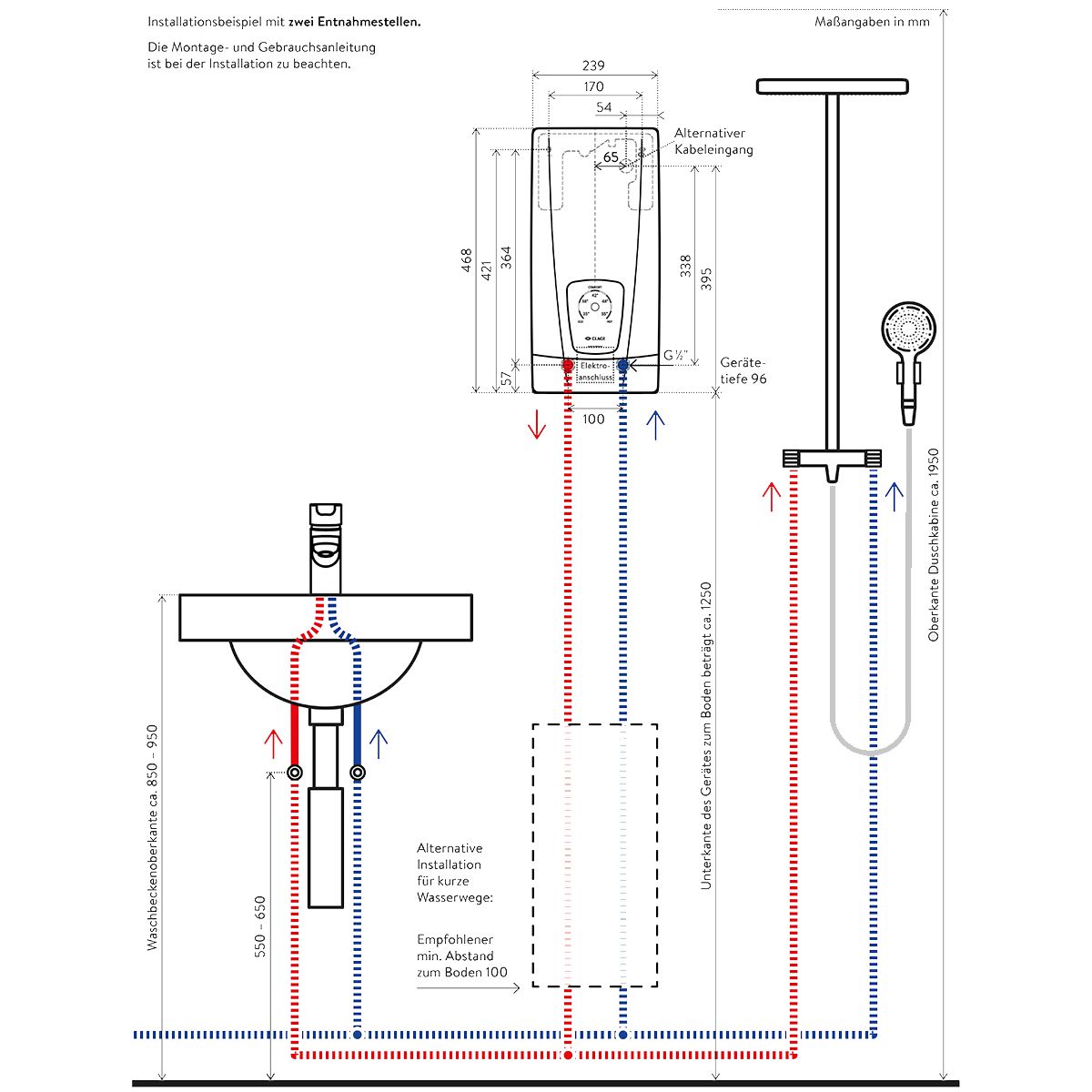

- großzügiger Anschlussraum für Aufputz- und Unterputzinstallation
Hinweis:
- Für den Betrieb dieses Gerätes bedarf es eines Drei-Phasen-Wechselstromanschlusses (Starkstrom)
- Gemäß TAB 2007 ist vor der Installation dieses Gerätes eine Zustimmung des jeweiligen Netzbetreibers einzuholen
- Dieses Gerät darf nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden
Einsatzbereiche:
- Handwaschbecken
- Dusche
- Badewanne
- Küchenspüle
Technische Daten:
| Typ | DCX Next | ||||
| Energieeffizienzklasse (*) | A | ||||
| Bauform / Bauart | Wandgerät / druckfest | ||||
| Heizsystem | Blankdraht-Heizsystem IES | ||||
| Anschluss | Festanschluss | ||||
| Nenninhalt | 0,4 Liter | ||||
| Zulässiger Betriebsüberdruck | 1 (10) MPa (bar) | ||||
| Wasseranschlüsse (Schraubanschlüsse) | G 1/2" | ||||
| Temperaturwahlbereich | 35, 38, 42, 48, 55 °C | ||||
| Nennleistung | 18 kW | 21 kW | 24 kW | 27 kW | |
| Nennstrom | 26 A | 30 A | 35 A | 39 A | |
| Nennspannung | 3~ / PE 380 - 415 V AC | 3~ / PE 400 V AC | |||
| Erforderlicher Kabelquerschnitt (2) | 4,0 mm² | 6,0 mm² | |||
| Warmwasserleistung max. bei Δt = 28 K (2) | 9,2 l/min | 10,7 l/min | 12,3 l/min | 13,8 l/min | |
| Warmwasserleistung max. bei Δt = 38 K (2 außer bei 18 u. 21 kW) | 6,8 l/min | 7,9 l/min | 9,0 l/min | 10,2 l/min | |
| Einschalt- max. Durchflussmenge (3) | 1,5 / 8,0 l/min | ||||
| Druckverlust (4 außer bei 18 kW) | 0,08 bar bei 1,5 l/min | 1,3 bar bei 9,0 l/min | |||
| Spezifischer Wasserwiderstand bei 15 °C | ≥ 1100 Ωcm | ||||
| Spezifische elektrische Leitfähigkeit bei 15 °C | ≤ 90 mS/m | ||||
| Zulauftemperatur | ≤ 30 °C | ||||
| Steuerung | elektronisch geregelt | ||||
| Programmtasten | Ein-Tasten-Bedienfeld | ||||
| Twin Temperature Control TTC / Multiple Power System MPS | vorhanden | ||||
| Solaranlagenfähig (Zulauftemperatur < 70 °C) | nein | ||||

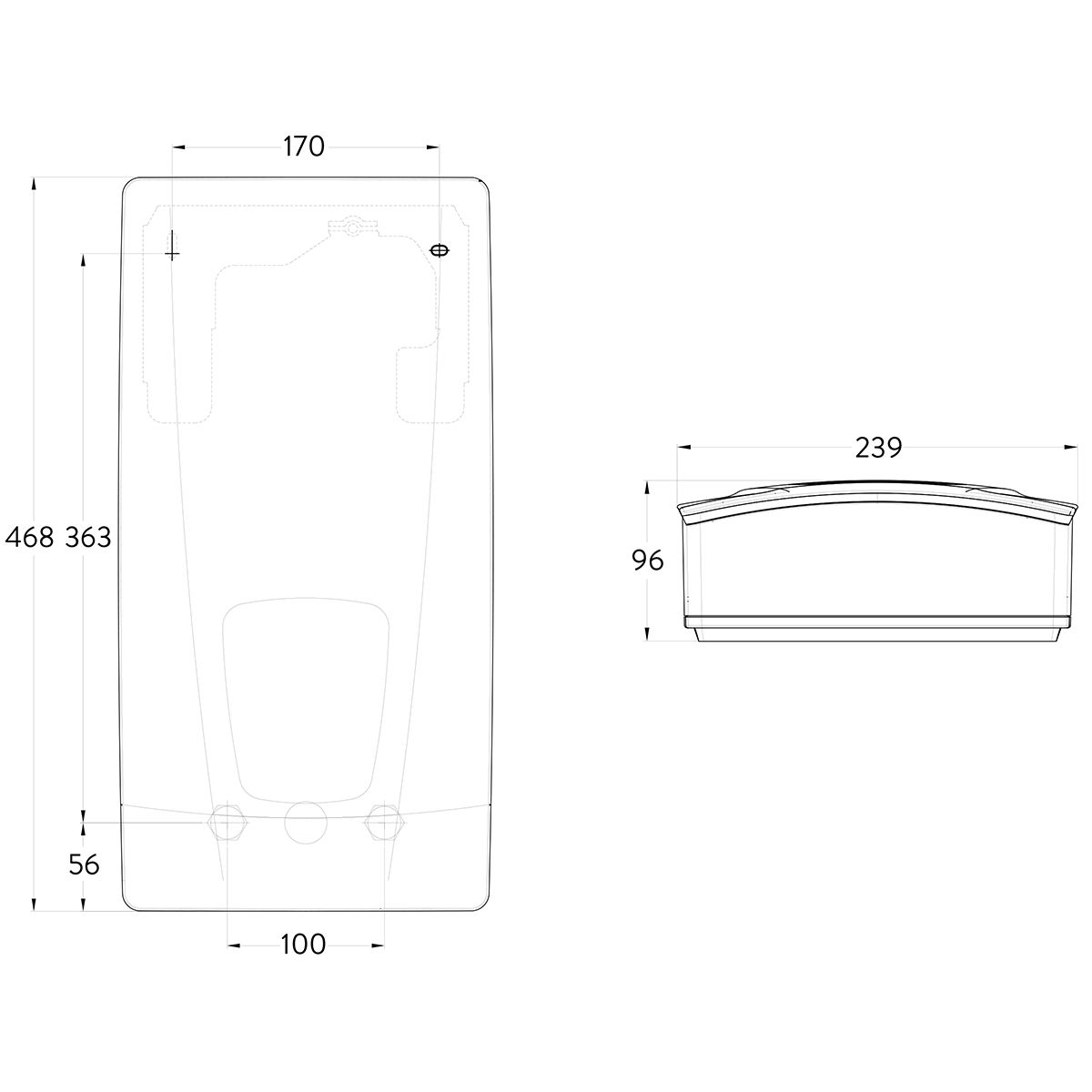

| Abmessungen (Höhe x Breite x Tiefe) | 46,8 x 23,9 x 9,6 cm | ||||
| Gewicht mit Wasserfüllung ca. | 4,2 kg | ||||
| Prüfzeichen VDE / Schutzart | IP25 | ||||
| Artikelnummer | 3200-36300 | ||||
Erläuterung
- *) Die Angabe entspricht der EU-Verordnung Nr. 812/2013.
- 1) Maximal anschließbarer Kabelquerschnitt bei Stromanschluss oben beträgt 10 mm2
- 2) Mischwasser
- 3) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
- 4) Ohne Durchflussmengenregler
