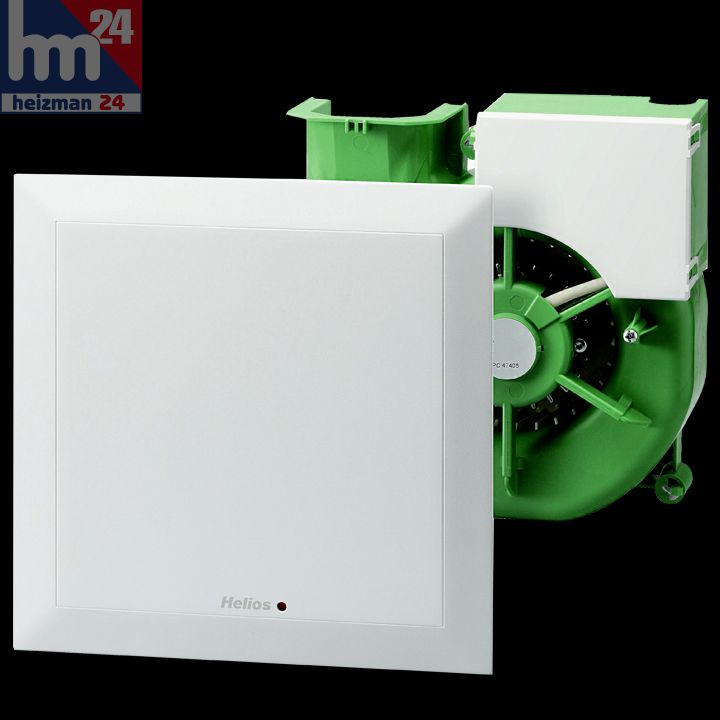

Helios Radial-Ventilatoreinsatz 8133 ELS-V 60/35 mit Fassade und 2 Leistungsstufen
- Artikel-Nr.: 11000098
- Herstellernummer: 8133
Produktinformationen "Helios Radial-Ventilatoreinsatz 8133 ELS-V 60/35 mit Fassade und 2 Leistungsstufen"
Beschreibung:
- Ventilator-Einsatz mit 60 m³/h Volumenstrom
- ohne Nachlauf
- mit 2 Leistungsstufen
- Volumenstrom für Bedarfs- und Grundlüftung
- mit flacher Innenfassade alpinweiß
- ultraSilence® Technologie
- Spiralgehäuse mit aerodynamisch und akustisch optimiertem Radial-Laufrad, hoher Druckreserve und niedrigem Geräuschpegel
- Schallschutz: DIN 4109 T.2
- werkzeuglose Einschubmontage unter gleichzeitigem elektrischem Kontaktschluss der Steckkupplung
- energiesparender Kondensatormotor in geschlossenem Aluminiumgussgehäuse
- wartungsfreie Kugellager für 40.000 Betriebsstunden
- Fassade aus hochwertigem Kunststoff
- Luftfilter: Klasse G2 als Dauerfilter (spülmaschinenfest)
- integrierte Filter-Verschmutzungsanzeige mit optischem Warnhinweis für anstehende Reinigung
- Steuerung: Bedarfs und Grundlüftungsstufe, kleine Leistungsstufe kann für Dauerbetrieb direkt angeschlossen werden und die große Stufe wird dann parallel zum Raumlicht, manuell über handelsüblichen 2-poligen Ein/Aus-Schalter gesteuert (Manuelle Steuerung beider Stufen mit Schalter DSEL 2)
- strahlwassergeschützt: schutzisoliert, geeignet zum Einbau im Bereich 1 von Nassräumen
Technische Daten:
- Ist Druck: statisch
- max.Volumen: 62 m³/h
- Drehzahl: 1064 / 715 min-1
- Strom ungeregelt: 0,13 / 0,09 A
- Leistung: 230 V / 1 ph / 50 Hz
- Leistungsaufnahme ca.: 18 / 9 Watt
- elektrische Zuleitung in mm²: NYM-O, 3x1,5mm²

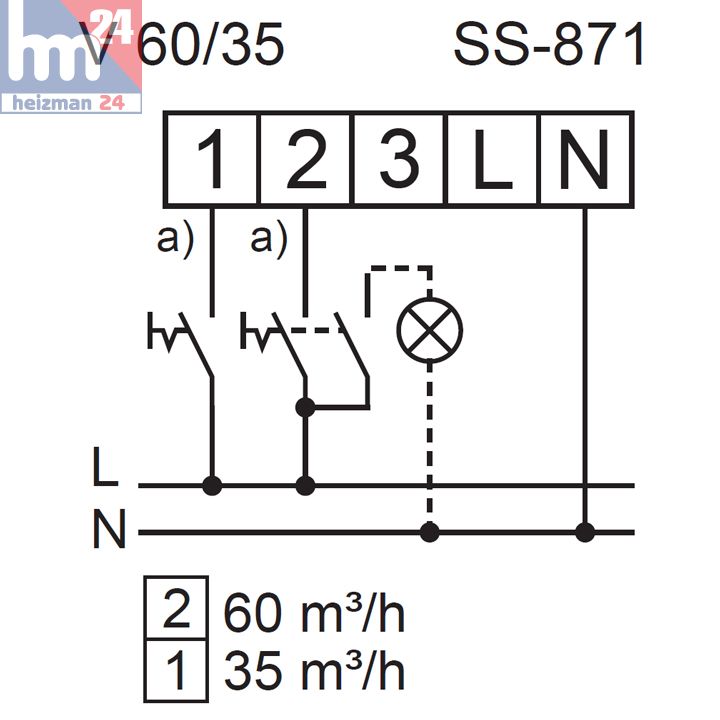

- Anschluss nach Schaltplan-Nr.: SS-871
- Luftgeräusch: 31 in 1 m
- Schallleistung: 39 / 30 dB(A)
- Schutzart: IPX5

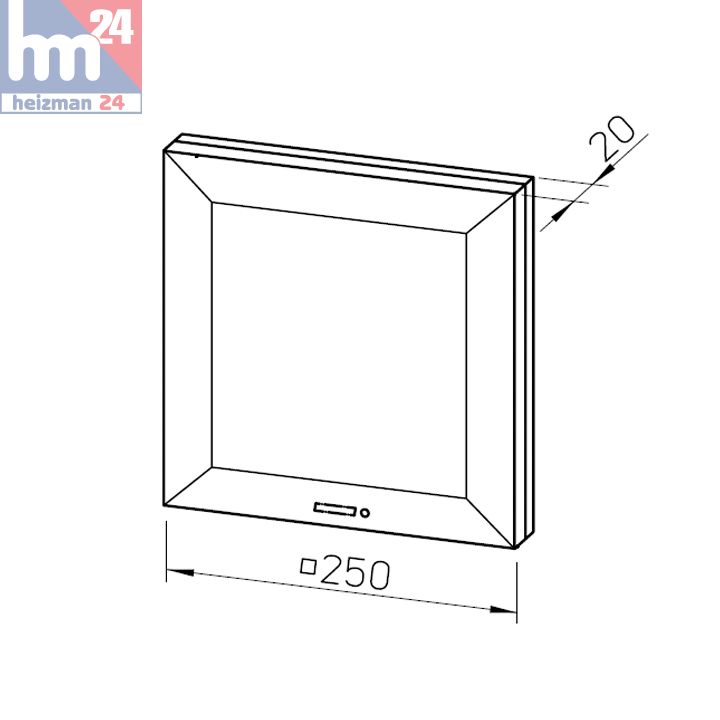

- Breite: 25 cm
- Tiefe: 0,2 cm
- Höhe: 25 cm
- Gewicht: 1 kg
- Typ: ELS-V 60/35
- Artikel-Nr.: 8133
Alle Leistungs- und Geräuschangaben nach DIN 24163, DIN 24166, DIN 45635, DIN 44974.
