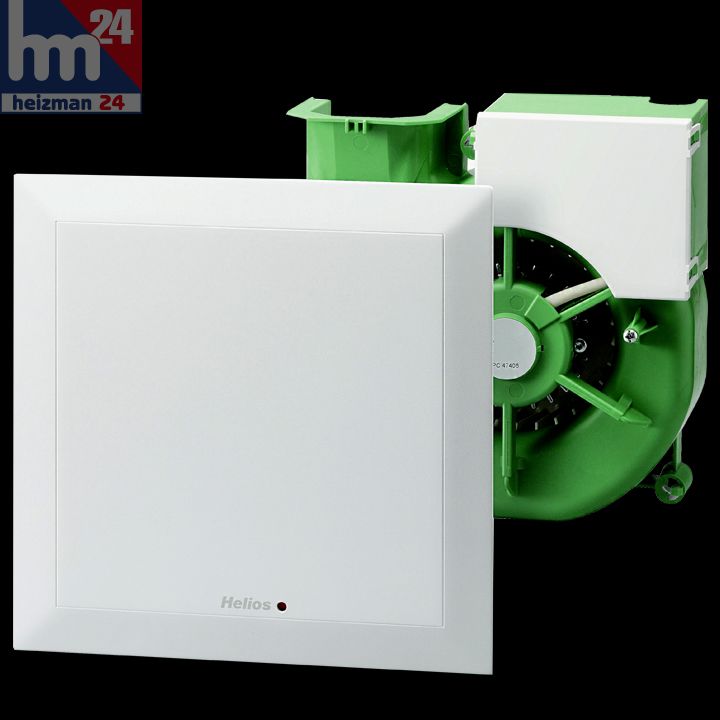

Helios Radial-Ventilatoreinsatz 8141 ELS-VN 100/60 mit Nachlauf und 2 Leistungsstufen
- Artikel-Nr.: 11000133
- Herstellernummer: 8141
Produktinformationen "Helios Radial-Ventilatoreinsatz 8141 ELS-VN 100/60 mit Nachlauf und 2 Leistungsstufen"
Beschreibung:
- Ventilator-Einsatz mit 100/60 m³/h Volumenstrom
- 2 Leistungsstufen für Bedarfs- und Grundlüftung
- integrierter Nachlauffunktion
- Nachlaufzeit einstellbar
- mit Anlaufverzögerung (fest eingestellt)
- mit flacher Innenfassade alpinweiß aus hochwertigem Kunststoff
- ultraSilence® Technologie
- Spiralgehäuse mit aerodynamisch und akustisch optimiertem Radial-Laufrad, hoher Druckreserve und niedrigem Geräuschpegel
- Schallschutz: DIN 4109 T.2
- werkzeuglose Einschubmontage unter gleichzeitigem elektrischem Kontaktschluss der Steckkupplung
- energiesparender Kondensatormotor in geschlossenem Aluminiumgussgehäuse
- wartungsfreie Kugellager für 40.000 Betriebsstunden
- Luftfilter: Klasse G2 als Dauerfilter (spülmaschinenfest)
- integrierte Filter-Verschmutzungsanzeige mit optischem Warnhinweis für anstehende Reinigung
- Steuerung: Bedarfs und Grundlüftungsstufe, kleine Leistungsstufe kann für Dauerbetrieb direkt angeschlossen werden und die große Stufe wird dann parallel zum Raumlicht, manuell über
- handelsüblichen 2-poligen Ein/Ausschalter gesteuert
- strahlwassergeschützt: schutzisoliert, geeignet zum Einbau im Bereich 1 von Nassräumen
- Einsatzgebiet: gleichzeitige Lüftung von Bad und WC (UP), Lüftung von Wohnungsküchen
Technische Daten:
- Ist Druck: statisch
- Volumenstrom: 100/60 m³/h
- Nachlaufzeit: ca. 6, 15, 21 Min. einstellbar
- Anlaufverzögerung: ca. 45 Sek. fest eingestellt
- Drehzahl: 1790 / 1064 min-1
- Strom ungeregelt: 0,17 / 0,13 A
- Leistungsaufnahme ca.: 34 / 18 Watt
- Leistung: 230 V~ / 50Hz
- elektrische Zuleitung in mm²: NYM-O 4 x 1,5
- Anschluss nach Schaltplan-Nr.: SS-879
- Luftgeräusch: 43 in 1 m
- Schallleistung: 51/39 dB(A
- Schutzklasse II ohne PE
- Schutzart: IPX5

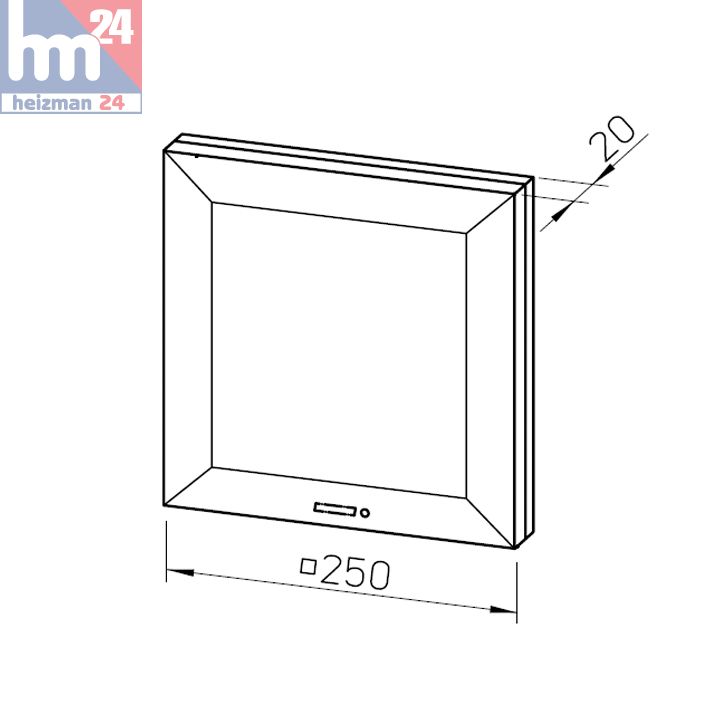

- Breite: 25 cm
- Tiefe: 0,2 cm
- Höhe: 25 cm
- Typ: ELS-VN 100/60
- Artikel-Nr.: 8141
Alle Leistungs- und Geräuschangaben nach DIN 24163, DIN 24166, DIN 45635, DIN 44974
