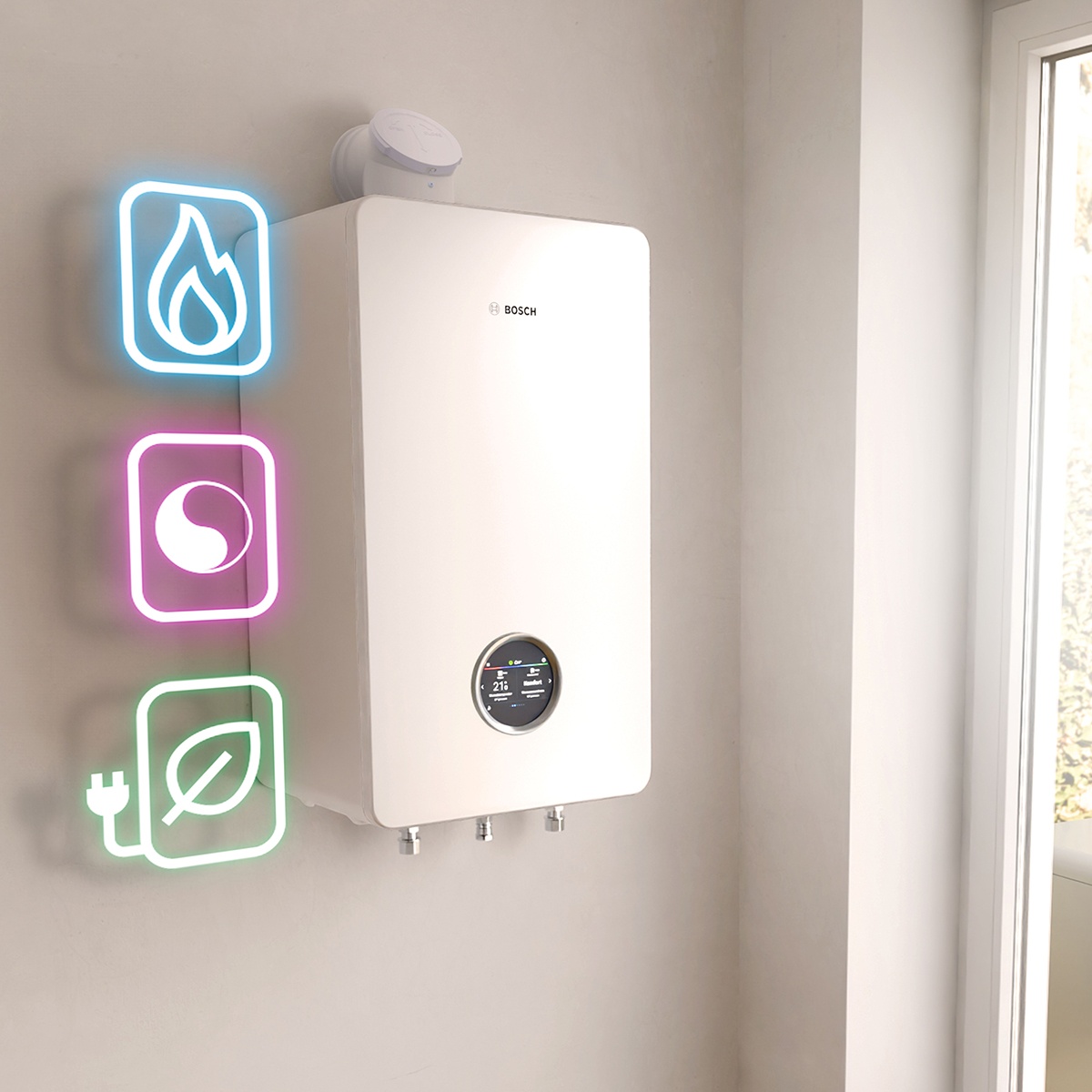

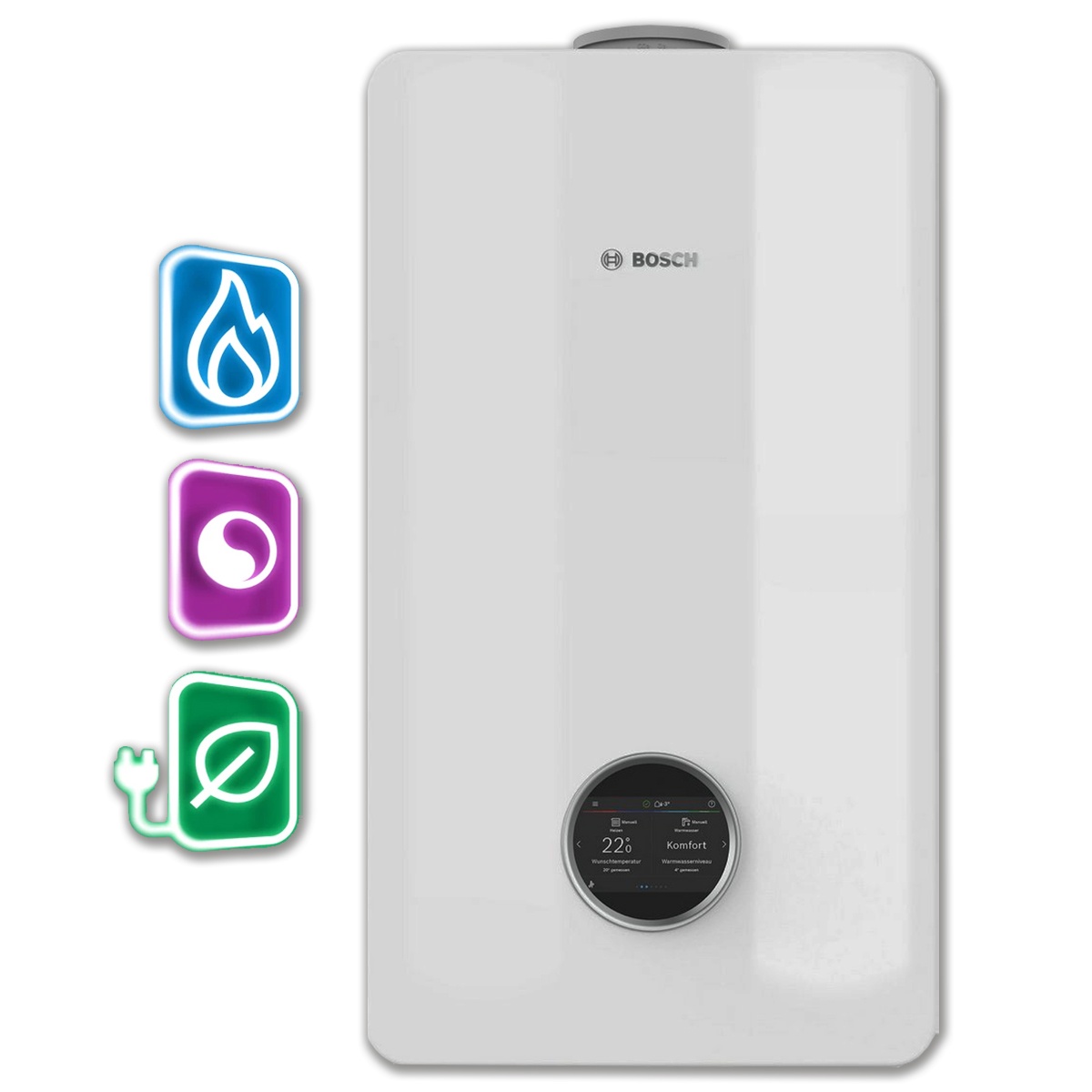

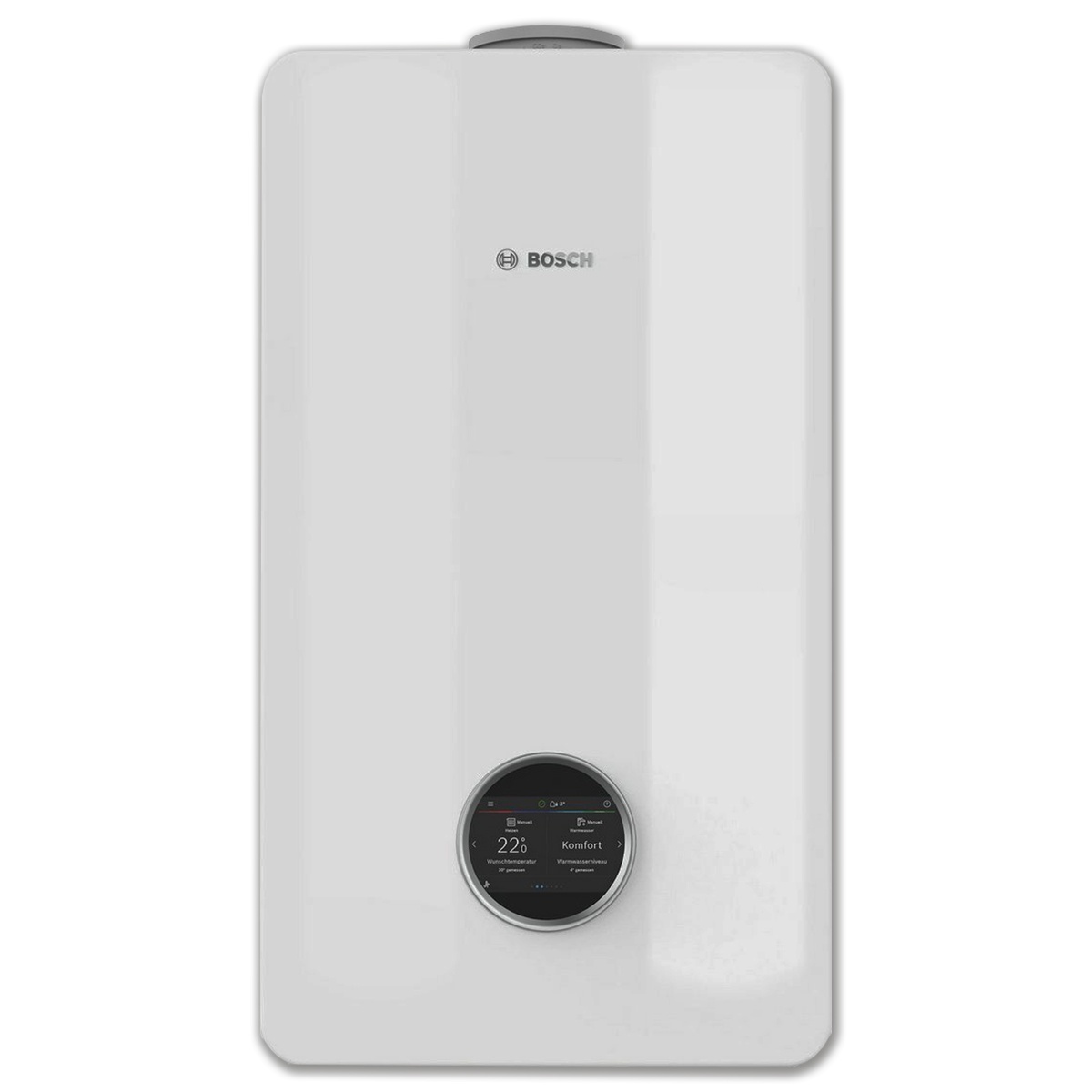

Bosch Compress Hybrid 5800iG Wärmepumpen-Hybridgerät 30kW 7738101106 mit Touch-Bedienfeld
inkl. MwSt.
Speditionsversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036579
- Herstellernummer: 7738101106
Produktinformationen "Bosch Compress Hybrid 5800iG Wärmepumpen-Hybridgerät 30kW 7738101106 mit Touch-Bedienfeld"
Lieferumfang:
- 1 x Bosch Wärmepumpen-Hybridgerät CSH5800iG 30 P 23
Beschreibung:
- bestehend aus: Hybridheizgerät, Haltebügel, Montageschablone, Außentemperaturfühler, Produktdokumentation, Schlauch für Hybridpumpen-Entlüfter, Schlauch für Wärmezellen-Entlüfter, Entleerhahn, Connect-Key (Internet-Gateway und Funkmodul für die Fernbedienung und Fernüberwachung der Heizung), Schläuche für Sicherheitsventil und Kondensatablauf, Übergangsstück, Doppelnippel und Siebfilter
- Gas-Brennwert-Hybridsystem zur zentralen Wärme- und Warmwasserbereitung
- funktioniert als eigenständiges Gas-Brennwertgerät oder Hybridsystem
- All-In-One-Heizung: vorbereitet für den Anschluss einer Luft-Wasser-Wärmepumpen Außeneinheit
- OptiEnergy-Hybridsystem: ohne Pufferspeicher möglich
- einfache Bedienung am 5 Zoll Farb-Touch Bedienfeld UI 800 mit integrierter EMS Systemreglerfunktion für bis zu vier Heizkreise

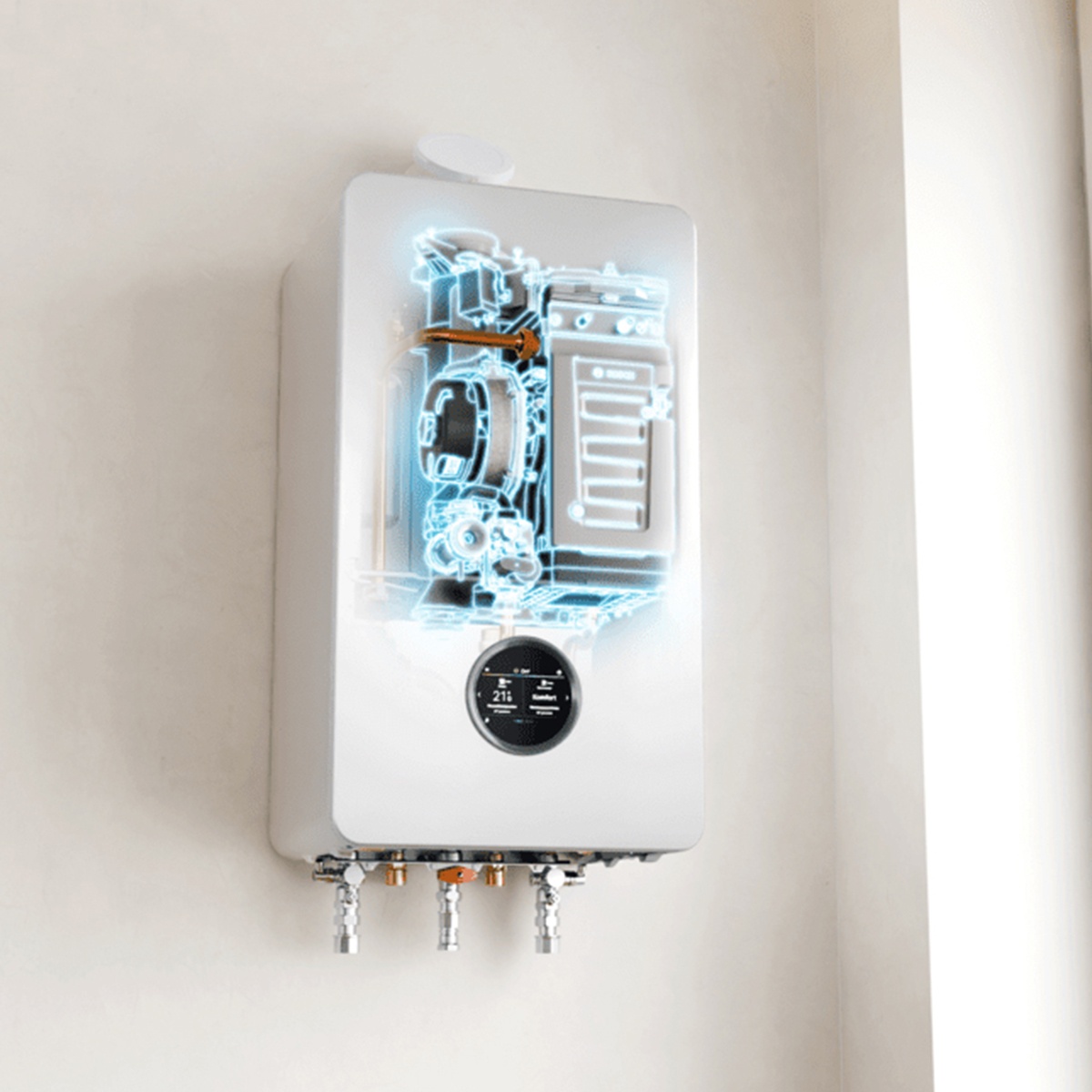

- Aluminium-Silizium Warmeblock C5 mit optimaler Zugänglichkeit bei der Wartung
- Betrieb mit Gas, Wasserstoff, als Hybrid oder als 100%ige Wärmepumpen-Inneneinheit möglich
- zertifiziert für bis zu 20 % Wasserstoffbeimischung
- Werkseitig eingestellt auf Erdgas 2E (2H), einfache Umstellung auf andere Gasarten 2L(LL) über Gas-Einstelldüse
- Flüssiggasbetrieb über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich
- unkomplizierte Installation: Plug-and-Play
Highlights auf einem Blick:
- einfacher und schneller 1:1 Gerätetausch an bereits bestehende Anschlüsse vorhandener Gas-Heizgeräte
- einfach und flexibel umrüstbar auf Hybrid*, Wärmepumpe*/** oder Wasserstoff*/***
- dank integrierter Hybrideinheit Anschluss einer Wärmepumpen-Außeneinheit innerhalb eines Tages möglich
- schnelle und einfache Integration eines Elektromoduls** für rein elektrischen Betrieb inklusive Anbindung einer Wärmepumpen-Außeneinheit
- eine Steuerung mit integriertem Farb-Touchdisplay UI 800 für das gesamte Heizsystem
- erfüllt in der Option Hybrid* und Wärmepumpe*/** die aktuellen Anforderungen des Gebäudeenergiegesetzes (GEG)
Mehr Sicherheit und Flexibilität:
- Option 1 - Gas: einfacher und schneller 1:1 Gerätetausch an die bestehenden Anschlüsse vorhandener Gas-Heizgeräte
- Option 2 - Hybrid*: Anschluss einer Wärmepumpen-Außeneinheit an die im Gerät integrierte Hybrideinheit, weitere zusätzliche Änderungen am Heizsystem sind nicht notwendig
- Option 3 - Wärmepumpe*: einfache und schnelle Integration eines Elektromoduls** und Anbindung einer Wärmepumpen-Außeneinheit direkt an die bereits integrierten Anschlüsse der Compress Hybrid 5800i G ermöglichen einen 100% elektrischen Betrieb des Heizsystems
Hinweis: *Umbau und kostenpflichtiger Bezug weiterer Komponenten / Umrüstsets erforderlich. **ab 2026 verfügbar. ***voraussichtlich ab 2029 verfügbar.
Serienmäßige Ausstattung:

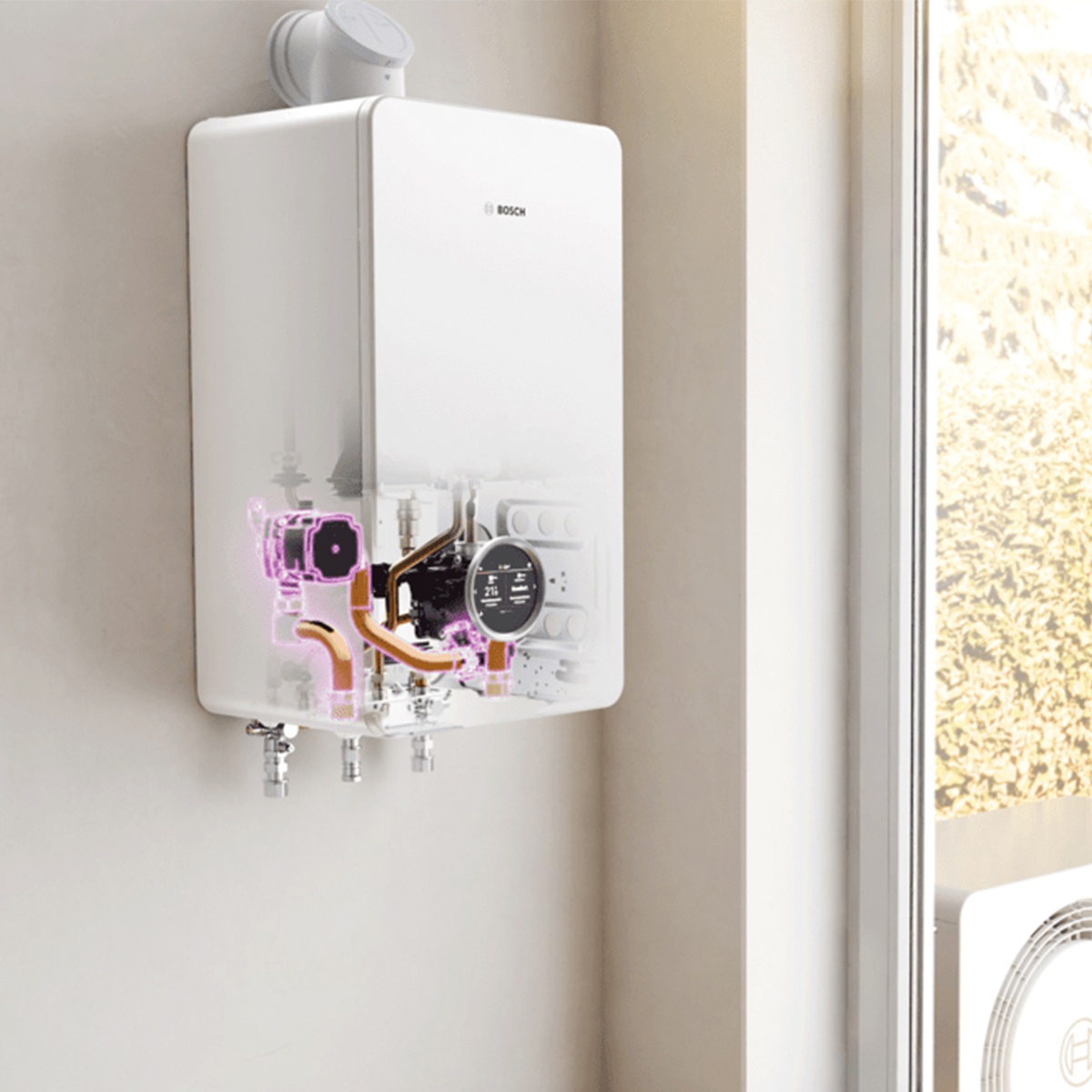

- Heizkreispumpe und Pumpe für Wärmepumpenkreis integriert
- neue XCU Steuereinheit mit integrierten Hybridfunktionen
- messtechnische Verbrauchsdatenerfassung nach BEG integriert

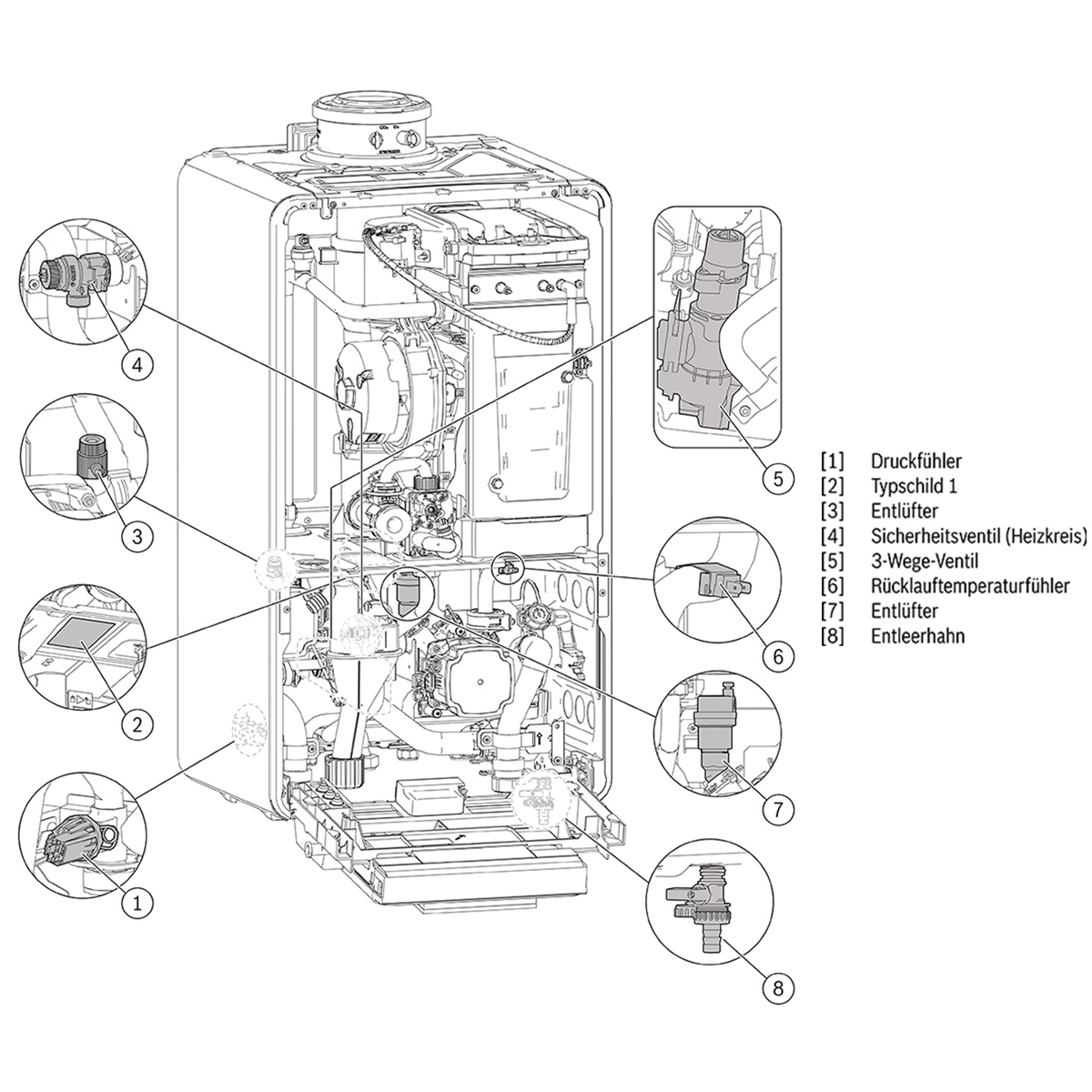

- Entlüfter, Absperrhahn mit Schmutzfilter Sicherheitsventil
- Temperaturbegrenzer
- Connect-Key: K 40 RF zur einfachen Vernetzung mit HomeCom Pro und HomeCom Easy
- Außentemperaturfühler für außentemperaturgeführte Regelung mit dem Bedienfeld UI800
Gaseinstellung:
- das Gerät wird werkseitig auf Erdgas der Kategorie 2E (2H) eingestellt und verplombt und ist nicht dafür vorgesehen, beim Betrieb mit Erdgas H eingestellt zu werden
- die Gasart kann von Erdgas 2E (2H) auf Erdgas 2L(LL) direkt im Gerät umgestellt werden hierbei ist eine CO2- oder O2-Einstellung erforderlich
- Flüssiggasbetrieb über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich
| Gasart | Voreingestellt auf Erdgas 2E (2H) | ||||
| Wärmeleistung | Modulationsbereich Wärmebelastung Q | kW | 3,0 - 30,2 | ||
| Nennwärmebelastung Warmwasser QnW | kW | 30,2 | |||
| Modulationsbereich Wärmebelastung Raumbeheizung | kW | 3,0 - 30,2 | |||
| Einstellbare Nennwärmebelastung Heizung Qn | kW | 10,0 - 30,2 | |||
| Einstellbare Nennwärmeleistung (80/60 °C) Pn | kW | 9,8 - 29,6 | |||
| Einstellbare Nennwärmeleistung (50/30 °C) Pcond | kW | 10,7 - 31,1 | |||
| Einstellbare Nennwärmeleistung (40/30 °C) | kW | 10,7 - 31,3 | |||
| Modulationsbereich Wärmeleistung (80/60 °C) | kW | 3,0 - 29,6 | |||
| Modulationsbereich Wärmeleistung (50/30 °C) | kW | 3,2 - 31,1 | |||
| Modulationsbereich Wärmeleistung (40/30 °C) | kW | 3,3 - 31,3 | |||
| Gasanschlusswert | Erdgas G20 (Hi(15 °C) = 9,5 kWh/m³) | m³/h | 3,2 | ||
| Erdgas G25 (Hi(15 °C) = 8,1 kWh/m³) | m³/h | 3,7 | |||
| Flüssiggas (Hi = 12,9 kWh/kg) | kg/h | - | |||
| Zulässiger Gasanschlussdruck | Erdgas G20 | mbar | 17 - 25 | ||
| Erdgas G25 | mbar | 18 - 25 | |||
| Flüssiggas | mbar | - | |||
| Rechenwerte für die Querschnittsberechnung nach EN 13384 | Abgasmassestrom bei max. / min. Nennwärmeleistung | g/s | 13,5 / 1,4 | ||
| Abgastemperatur 80/60 °C bei max. / min. Nennwärmeleistung | °C | 68 / 56 | |||
| Abgastemperatur 40/30 °C bei max. / min. Nennwärmeleistung | °C | 49 / 31 | |||
| Restförderdruck | Pa | 230 | |||
| CO2-Gehalt bei max./min. Nennwärmebelastung | % | 9,5 / 8,6 | |||
| O2-Gehalt bei max./min. Nennwärmebelastung | % | 3,8 / 5,5 | |||
| Abgaswertegruppe nach G 636/G 635 | G61/G62 | ||||
| NOx-Klasse | 6 | ||||
| Kondensat | Max. Kondensatmenge (TR = 30 °C) | l/h | 1,9 | ||
| pH-Wert ca. | 3,5 - 4,0 | ||||
| Zulassungsdaten | Prod.-ID-Nr. | CE-0085DP0603 | |||
| Gerätekategorie (Gasart) | Deutschland (DE): ll2ELL3P / Luxemburg (LU): II2E3P / Österreich (AT): II2H3P | ||||
| Installationsart | B53(P), B53S, C13(x), C33(x), C43(x), C53(x), C63(x), C93(x), C(10)3x, C(12)3x, C(13)3x, C(14)3x | ||||
| Allgemeines | Elektrische Spannung | AC...V | 230 | ||
| Frequenz | Hz | 50 | |||
| Max. Leistungsaufnahme (Standby) | W | 6 | |||
| Max. Leistungsaufnahme | W | 225 | |||
| Energie-Effizienz-Index (EEI) Heizungspumpe | ≤ 0,20 | ||||
| EMV-Grenzwertklasse | B | ||||
| Schutzart | IP | IPX4D | |||
| Max. Vorlauftemperatur | °C | 82 | |||
| Max. zulässiger Betriebsdruck (PMS) Heizung | bar | 3,0 | |||
| Zulässige Umgebungstemperatur kurzfristig/langfristig | °C | 0 - 50/40 | |||

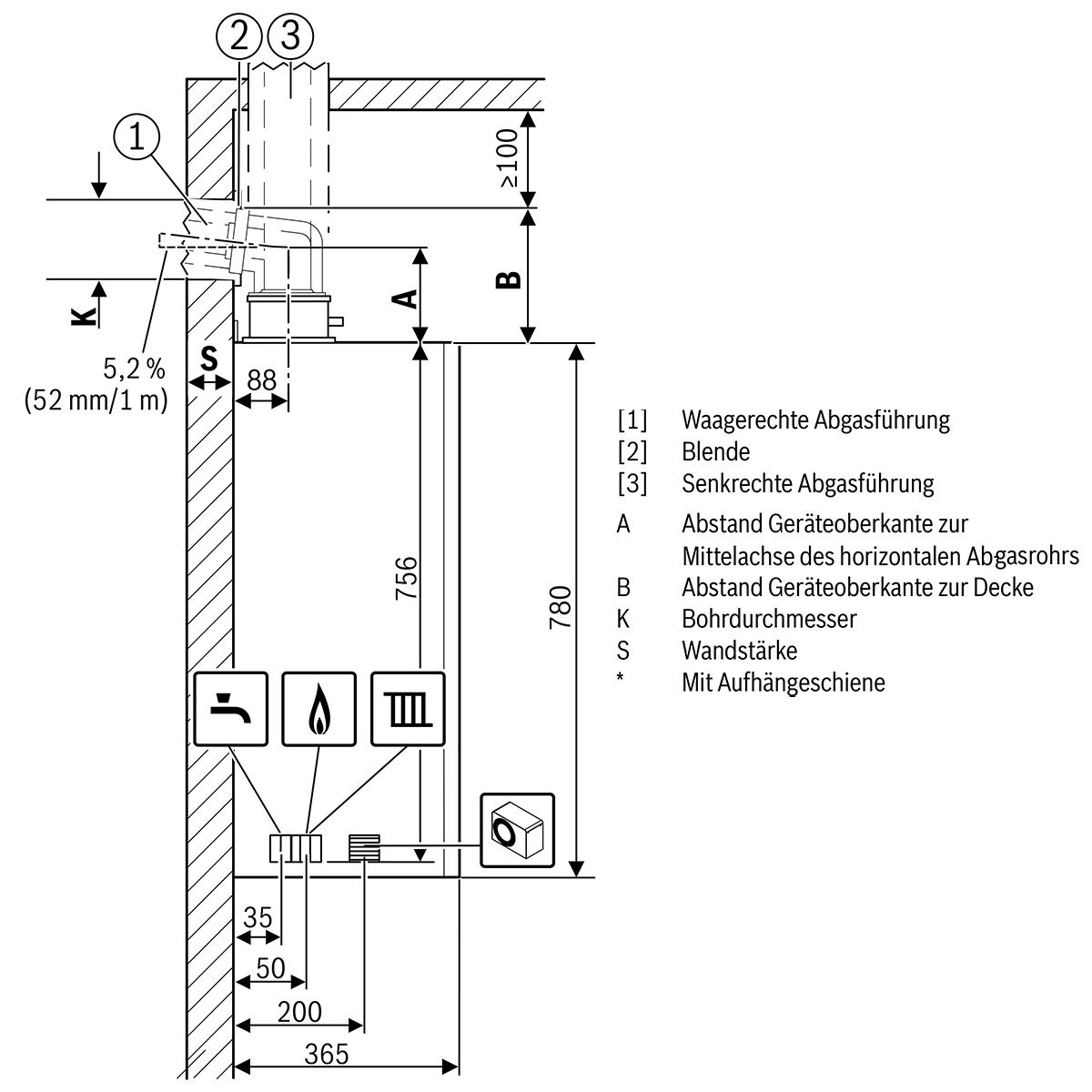

| Abgasanschluss | mm | 80/125 | |||
| Jahreszeitbedingte Raumheizungsenergieeffizienz | % | 93 | |||
| Jahreszeitbedingte Raumheizungsenergieeffizienzklasse | A | ||||
| Energieeffizienzklassen-Spektrum | A+++ -> D | ||||

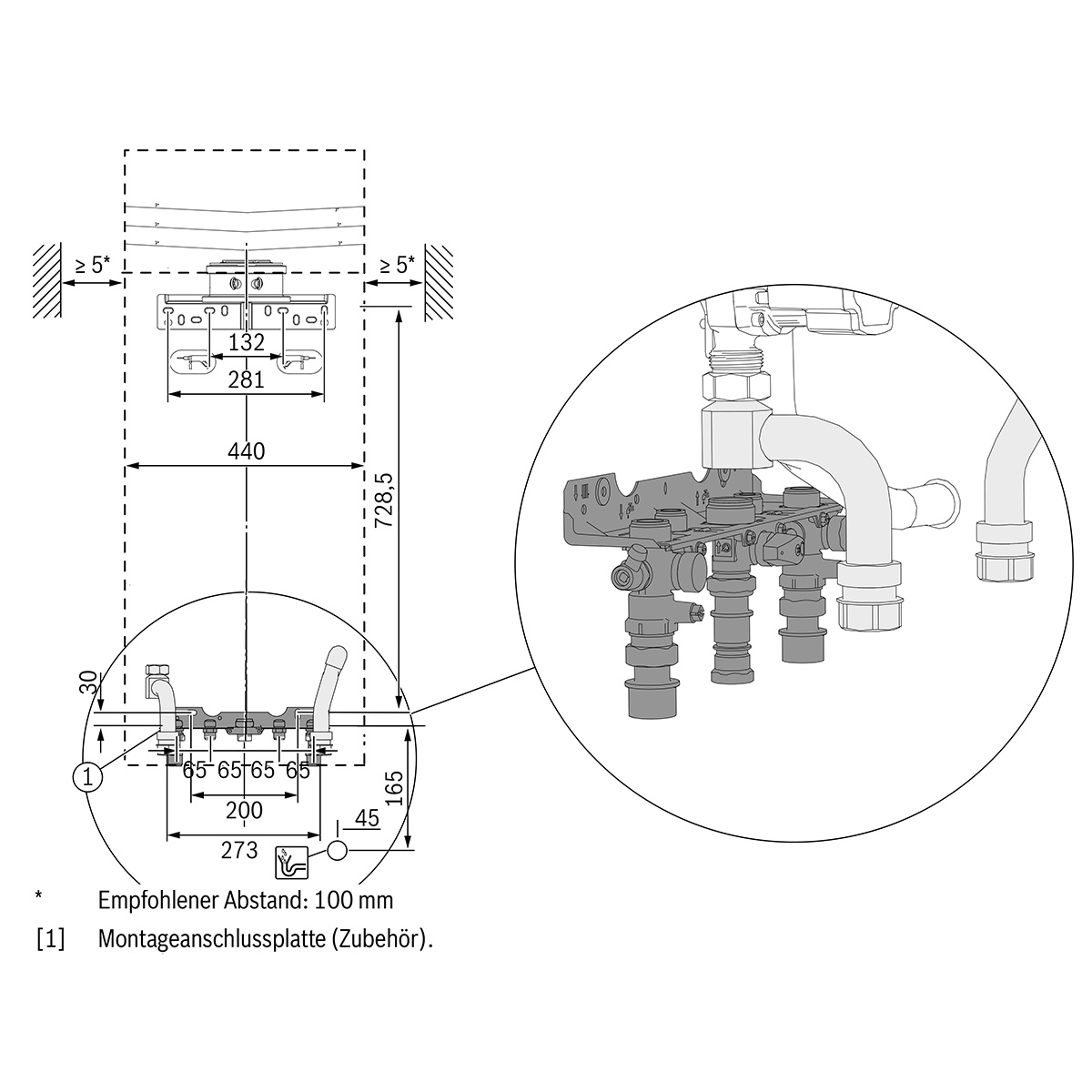

| Abmessungen | Breite | mm | 440 | ||
| Höhe | mm | 780 | |||
| Tiefe | mm | 365 | |||
| Installationshöhe max. | mm | 2000 | |||
| Gewicht (ohne Verpackung) | kg | 46 | |||
| Frabton | Weiß | ||||
| Typ | CSH5800iG 30 P 23 | ||||
| Serie | Compress Hybrid | ||||
| Hersteller | Bosch | ||||
| Artikel-Nr. | 7738101106 | ||||
