Viessmann Vitodens 200-W Gas-Brennwert-Kombitherme B2KF 19kW 3,5-Zoll Display Z019366
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 60002970
- Herstellernummer: Z019366
Produktinformationen "Viessmann Vitodens 200-W Gas-Brennwert-Kombitherme B2KF 19kW 3,5-Zoll Display Z019366"
Lieferumfang:

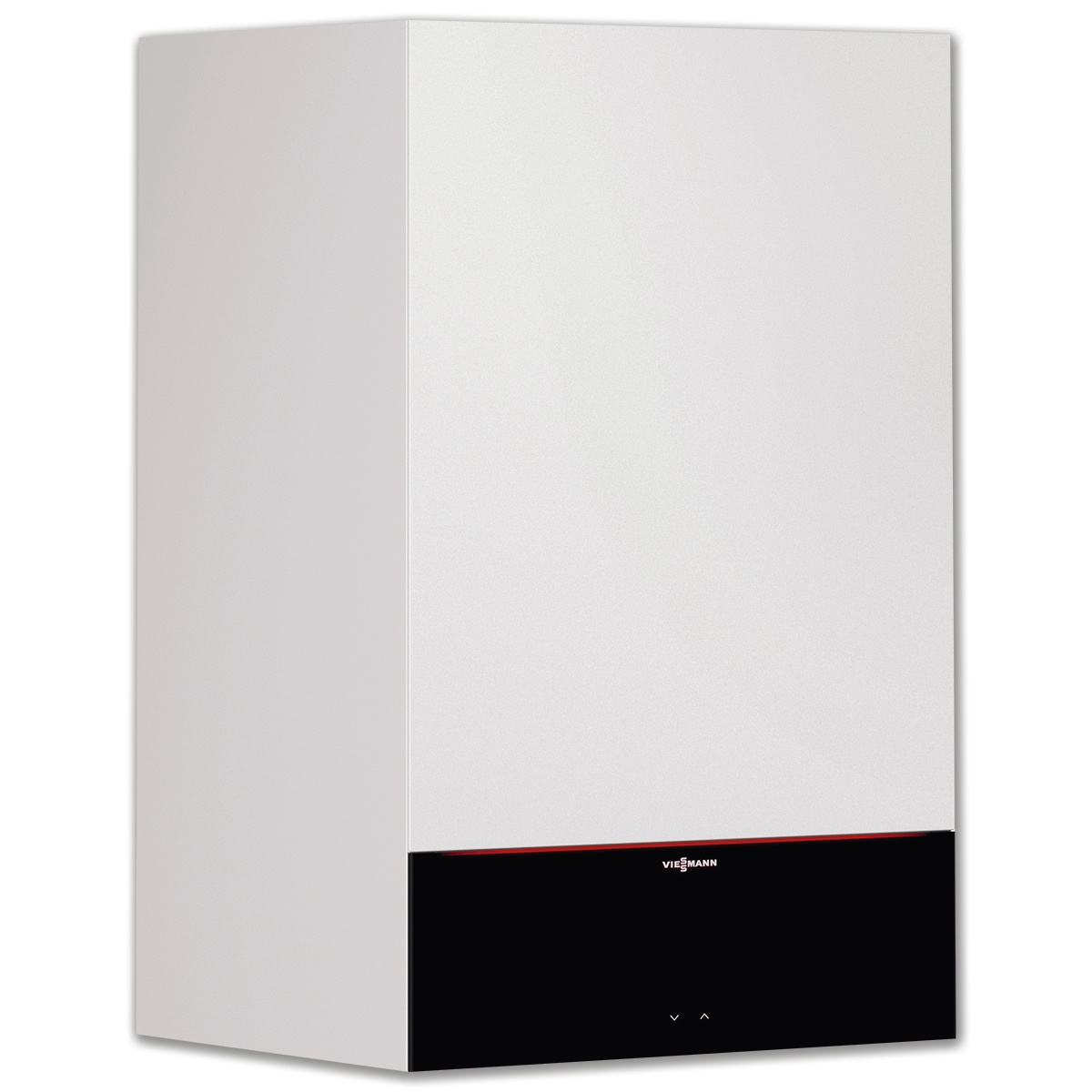

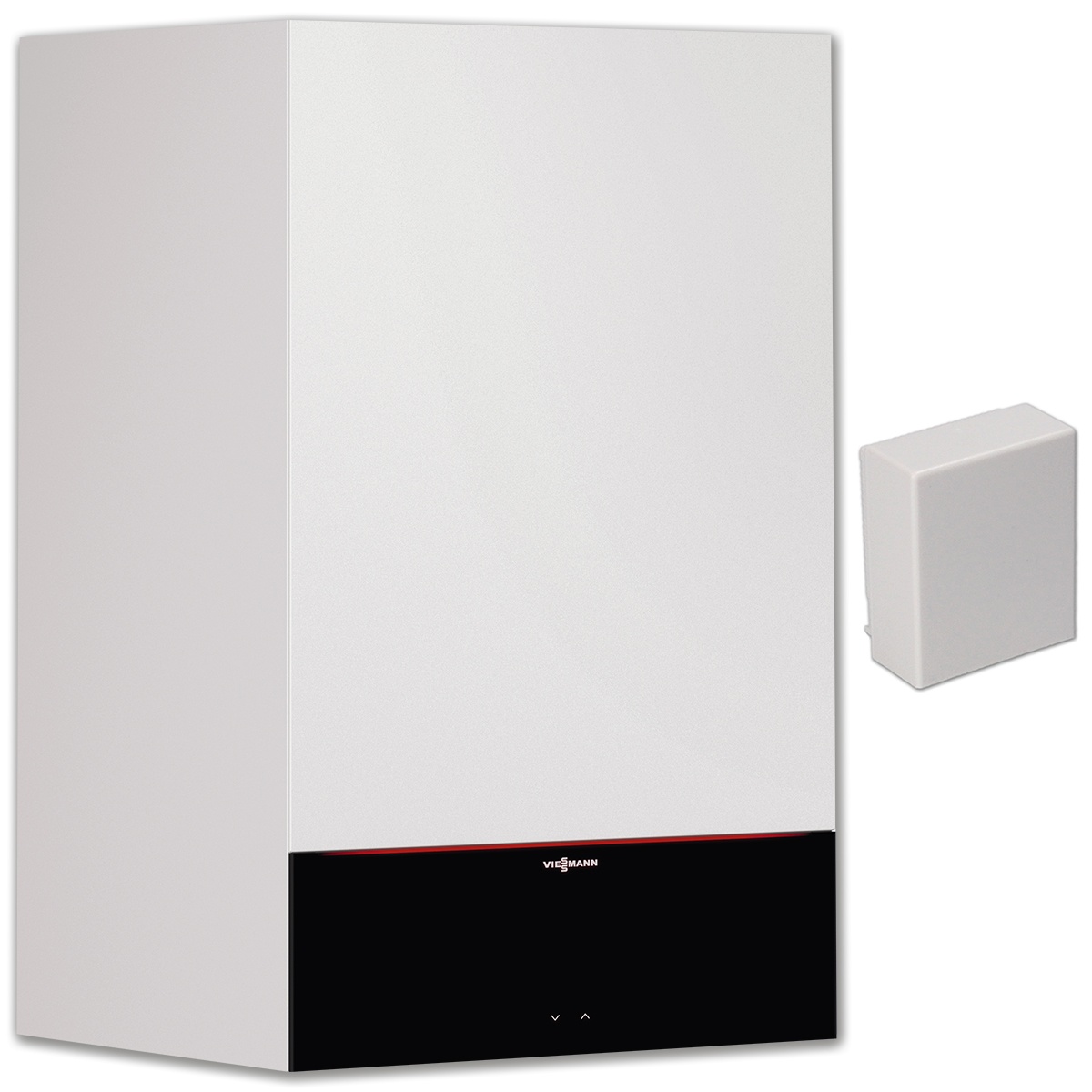

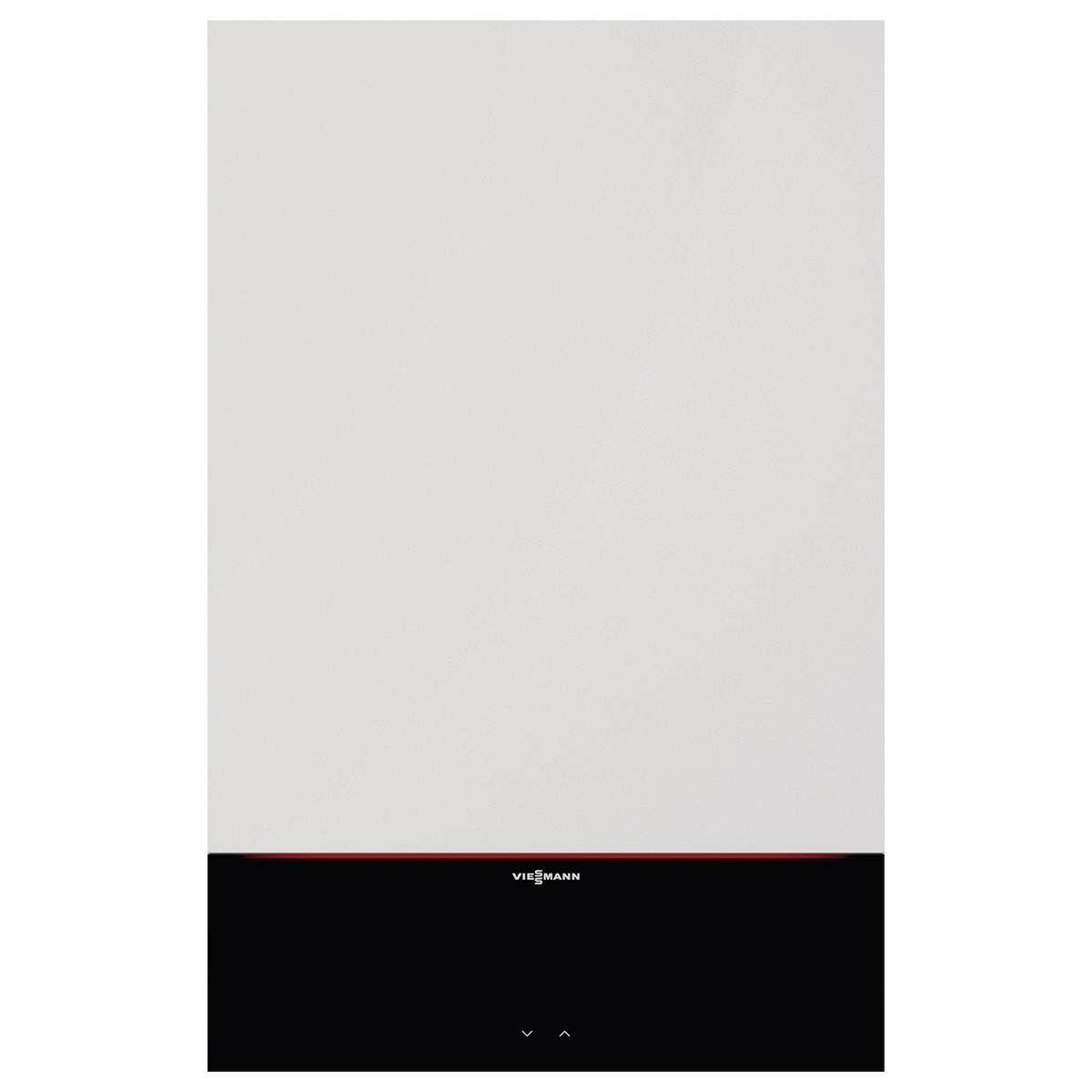

- 1 x Viessmann Vitodens 200-W Gas-Brennwert-Kombitherme B2KF-19kW
- 1 x Viessmann Bedieneinheit HMI 3,5 Zoll 450 mm
- 1 x Viessmann Außentemperatursensor
- 1 x Viessmann TU-Set Vitodens (Produktdokumentation)
Beschreibung:
- Gas-Brennwertkombigerät für Erd- und Flüssiggas zur Raumbeheizung mit integrierter Trinkwassererwärmung
- Regelung HMU-C für witterungsgeführten Betrieb
- zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 %
- nach EN 677 für raumluftunabhängigen Betrieb oder für raumluftabhängigen Betrieb nach TRGI, CE-zertifiziert und bauartgeprüft
- geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung
- langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl
- MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte
- Bedienung über 3,5-Zoll- Schwarz/Weiß-Display mit Klartext- und Grafikanzeige, großer Schrift und kontextbezogener Hilfe, Inbetriebnahme-Assistenten, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann Apps
- Einzelraumregelung über ViCare App für bis zu 20 Räume in Kombination mit ViCare Smart Climate (Zubehör, nicht im Lieferumfang enthalten)
- für den witterungsgeführten Betrieb Anschluss leitungsgebundener Fernbedienung Vitotrol 200-E oder Fernbedienung Vitotrol 300-E und Anschluss von Erweiterungen mit PlusBus Kommunikation möglich
Ausstattung:

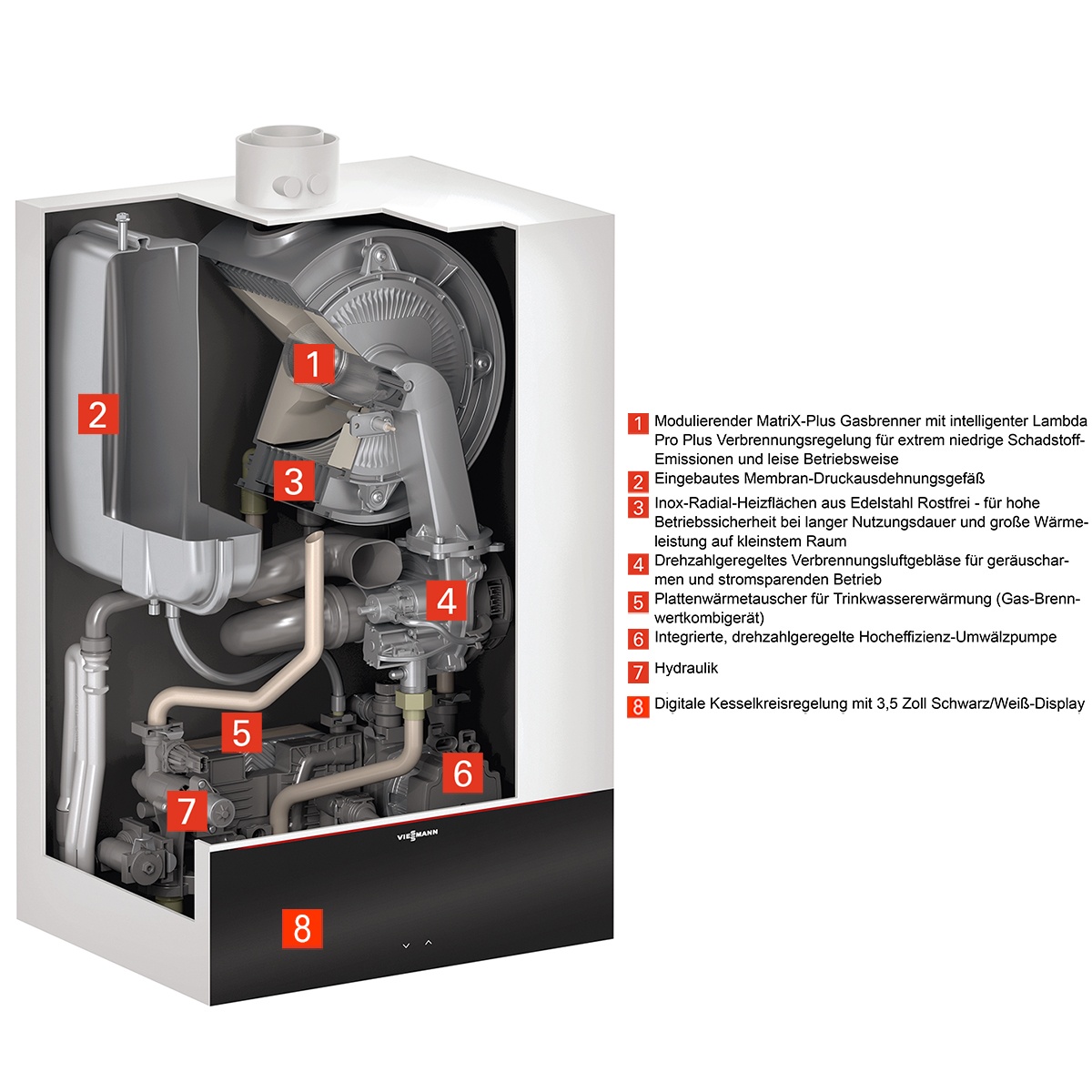

- Modulierender MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und elektronischer Verbrennungsregelung Lambda Pro Plus
- Regelung mit 3,5-Zoll-Schwarz/Weiß-Display und integrierter WLAN-Schnittstelle
- Außentemperatursensor (leitungsgebunden)
- Sicherheitsarmaturen eingebaut
- drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege-Ventil (für Anschluss eines Speicher-Wassererwärmers)
- Ausdehnungsgefäß 10 Liter
- Anschlussfertig verrohrt und verdrahtet
- Kesselanschlussstück
- Anlagenschalter
- elektronischer Maximaltemperaturbegrenzer
- Temperaturwächter und Temperaturbegrenzer
- Betriebs- und Störungsanzeige
- mit konstant geführter, digitaler Kessel- und Heizkreisregelung für Heizungsanlagen mit einem Heizkreis ohne Mischer und ohne hydraulische Weiche
- vorbereitet für die Anbindung eines Raumtemperaturreglers (Zubehör, nicht im Lieferumfang enthalten) für den raumtemperaturgeführten Betrieb, Vorlauftemperatur für den Heizbetrieb einstellbar, bedarfsabhängige Heizkreispumpen und Brennerabschaltung
- mit witterungsgeführter, digitaler Kessel- und Heizkreisregelung für den Betrieb mit gleitend abgesenkter Kesselwassertemperatur
- für Heizungsanlagen mit einem direkt angeschlossenen Heizkreis ohne Mischer und/oder in Verbindung mit je einem Erweiterungssatz für 1 oder 2 Heizkreis(e) mit Mischer (Zubehör, nicht im Lieferumfang enthalten)
- für den Heizkreis (ohne Mischer) mit hydraulischer Weiche und Heizkreispumpe ist eine Erweiterung (Zubehör, nicht im Lieferumfang enthalten) erforderlich mit Pumpenausgang für 1 sekundäre Heizkreispumpe (abhängig vom Hydraulikschema)
- integrierter Wasserdrucksensor zur Messung des Anlagendrucks mit einstellbarem Anlagenvorlauftemperatursollwert und Diagnose
- Kommunikationsmodul integriert in das Gerät
- kommunikationsfähig über CAN-BUS, PlusBus, WLAN und Low-Power-Funk
- Fernbedienung und Überwachung des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN möglich
- anschluss externes Betriebsprogramm mit Wirkung auf alle Heizkreise oder externes Sperren über Erweiterung als Zubehör über PlusBus möglich
- externe Vorgabe Temperatursollwert (variabel) über 0 bis 10 V-Schnittstelle (Zubehör, nicht im Lieferumfang enthalten) sowie Verriegelung externer Abluftgeräte möglich
- über die Viessmann CAN-Datenschnittstelle ist der Anschluss des WAGO Gateways (Zubehör, nicht im Lieferumfang enthalten) möglich, das WAGO Gateway ist ein Datenaustausch zwischen dem Gerät und einem externen Leitsystem über eine der folgenden Datenschnittstellen möglich: KNX/TP, Modbus RTU oder Modbus TCP
Technische Daten:
| Gas-Heizkessel, Bauart B und C, Kategorie II2N3P | |||||
| Nennwärmeleistungsbereich (Angaben nach EN 15502) | TV/TR = 50/30 °C | Erdgas | kW | 2,5 bis 19,0 | |
| Flüssiggas | kW | 2,5 bis 19,0 | |||
| TV/TR = 80/60 °C | Erdgas | kW | 2,2 bis 17,5 | ||
| Flüssiggas | kW | 2,2 bis 17,5 | |||
| Nennwärmeleistung bei Trinkwassererwärmung | Erdgas | kW | 2,2 bis 26,2 | ||
| Flüssiggas | kW | 2,2 bis 26,2 | |||
| Nennwärmebelastung (Qn) | Erdgas | kW | 2,3 bis 17,8 | ||
| Flüssiggas | kW | 2,3 bis 17,8 | |||
| Nennwärmebelastung bei Trinkwassererwärmung (Qnw) | kW | 27,3 | |||
| Gasanschlussdruck | Erdgas | mbar / kPa | 20 / 2 | ||
| Flüssiggas | mbar / kPa | 50 / 5 | |||
| Max. zul. Gasanschlussdruck | Erdgas | mbar / kPa | 25,0 / 2,5 | ||
| Flüssiggas | mbar / kPa | 57,5 / 5,75 | |||
| Elektr. Leistungsaufnahme (im Auslieferungszustand) | W | 48 | |||
| Nennspannung | V | 230 | |||
| Nennfrequenz | Hz | 50 | |||
| Geräteabsicherung | A | 6,3 | |||
| Vorsicherung (Netz) | A | 16 | |||
| Kommunikationsmodul (eingebaut) | Frequenzband WiFi | MHz | 2400 bis 2483,5 | ||
| Max. Sendeleistung | dBm | 17 | |||
| Frequenzband Low-Power Funk | MHz | 2400 bis 2483,5 | |||
| Max. Sendeleistung | dBm | 6 | |||
| Versorgungsspannung | V | 24 | |||
| Leistungsaufnahme | W | 4 | |||
| Einstellung elektronischer Temperaturwächter (TN) | °C | 91 | |||
| Einstellung elektronischer Temperaturbegrenzer | °C | 110 | |||
| Einstellung elektronischer Abgastemperaturbegrenzer | °C | 110 | |||
| Wasserinhalt (ohne Membran-Druckausdehnungsgefäß) | l | 3,0 | |||
| Max. Vorlauftemperatur | °C | 82 | |||
| Nenn-Umlaufwassermenge bei TV/TR = 80/60 °C | l/h | 752 | |||
| Membran-Druckausdehnungsgefäß | Inhalt | l | 10 | ||
| Vordruck | bar / kPa | 0,75 / 75 | |||
| Zul. Betriebsdruck | bar / kPa | 3 / 0,3 | |||
| Bereitschafts-Durchlauferhitzer | Anschlüsse Warm- u. Kaltwasser | G | 1/2 | ||
| Zul. Betriebsdruck (trinkwasserseitig) | bar / MPa | 10 / 1 | |||
| Mindestdruck Kaltwasseranschluss | bar / MPa | 1,0 / 0,1 | |||
| Auslauftemperatur einstellbar | °C | 30 - 60 | |||
| Trinkwasser-Dauerleistung | kW | 30,3 | |||
| Spez. Wasserdurchfluss (D) bei ΔT = 30 K (gemäß EN 13203-1) | l/min | 14,45 | |||
| Max. Kondenswassermenge nach DWA-A 251 | l/h | 2,5 | |||
| Anschlüsse | Kondenswasseranschluss (Schlauchtülle) | Ø mm | 20 bis 24 | ||
| Abgasanschluss | Ø mm | 60 | |||
| Zuluftanschluss | Ø mm | 100 | |||
| Gasanschluss | R | 1/2 | |||
| Schallleistungspegel (Angaben nach EN ISO 15036-1) | bei Teillast | dB(A) | 31,9 | ||
| bei Nennwärmeleistung (Trinkwassererwärmung) | dB(A) | 49,1 | |||
| Allgemeines | Norm-Nutzungsgrad bei TV/TR = 40/30 °C | % | bis 98 (Hs) | ||
| Energieeffizienzklasse | A | ||||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηS | % | 93 | |||

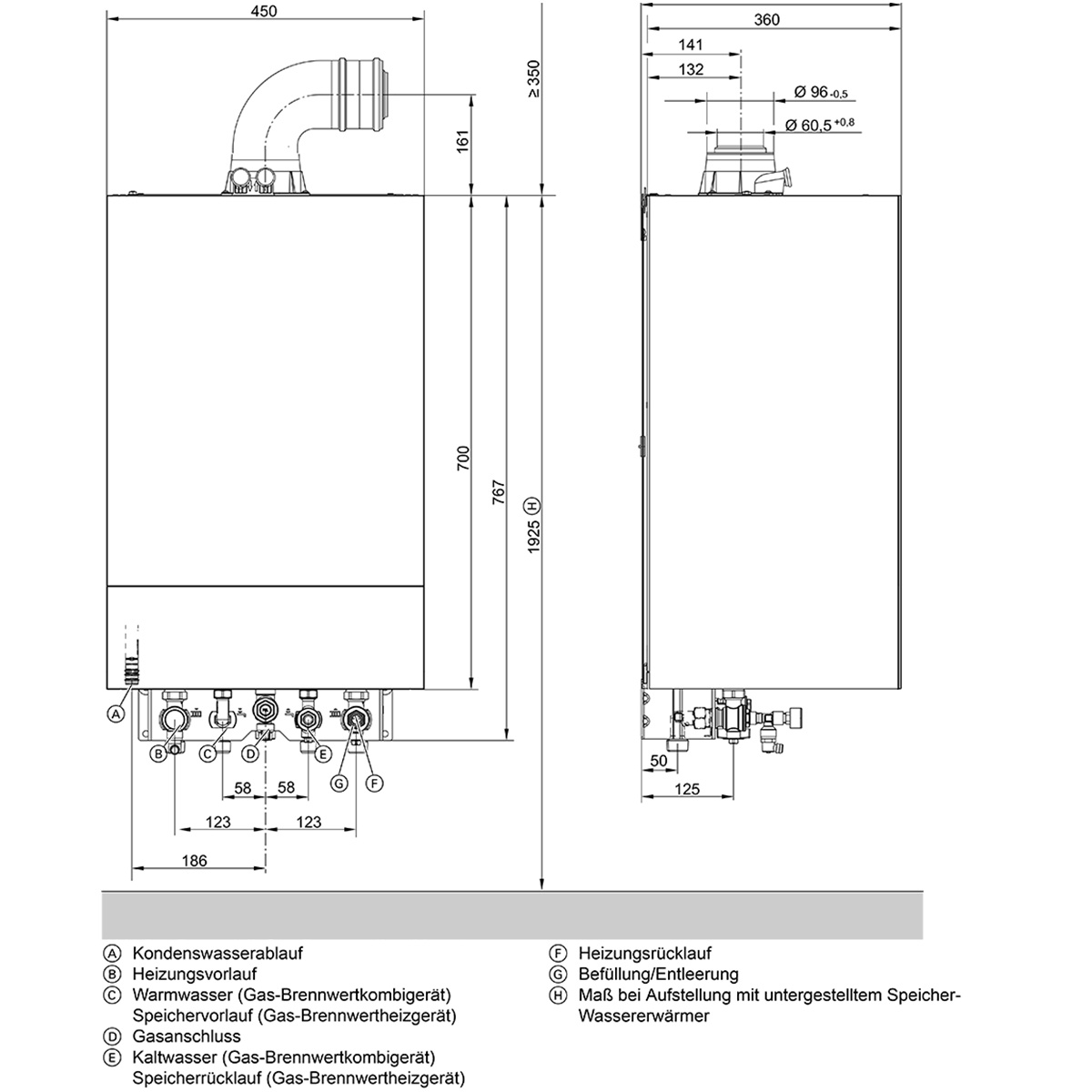

| Abmessungen | Länge | mm | 360 | ||
| Breite | mm | 450 | |||
| Höhe | mm | 700 | |||
| Gewicht | ohne Heizwasser und Verpackung | kg | 34,0 | ||
| mit Heizwasser | kg | 40,1 | |||
| Farbton | Vitopearlwhite | ||||
| Typ | 200-W B2KF-19 | ||||
| Serie | Vitodens | ||||
| Hersteller | Viessmann | ||||
| Artikel-Nr. | Z019366 | ||||
Herstellerinformationen:
Viessmann Climate Solutions SE
Viessmannstraße 1
35108 Allendorf
Deutschland
E-Mail: info@viessmann.com
| Gasart: | Erdgas 2H(E), Erdgas 2L(LL), Flüssiggas |
| Leistung: | 19 kW |
