BOSCH Luftwärmepumpen-Paket BOPA CS742 CS7400iAW 7 OR-S, AWMB 9, WH 290 7739623744
inkl. MwSt.
Speditionsversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10022142
- Herstellernummer: 7739623744
Produktinformationen "BOSCH Luftwärmepumpen-Paket BOPA CS742 CS7400iAW 7 OR-S, AWMB 9, WH 290 7739623744"

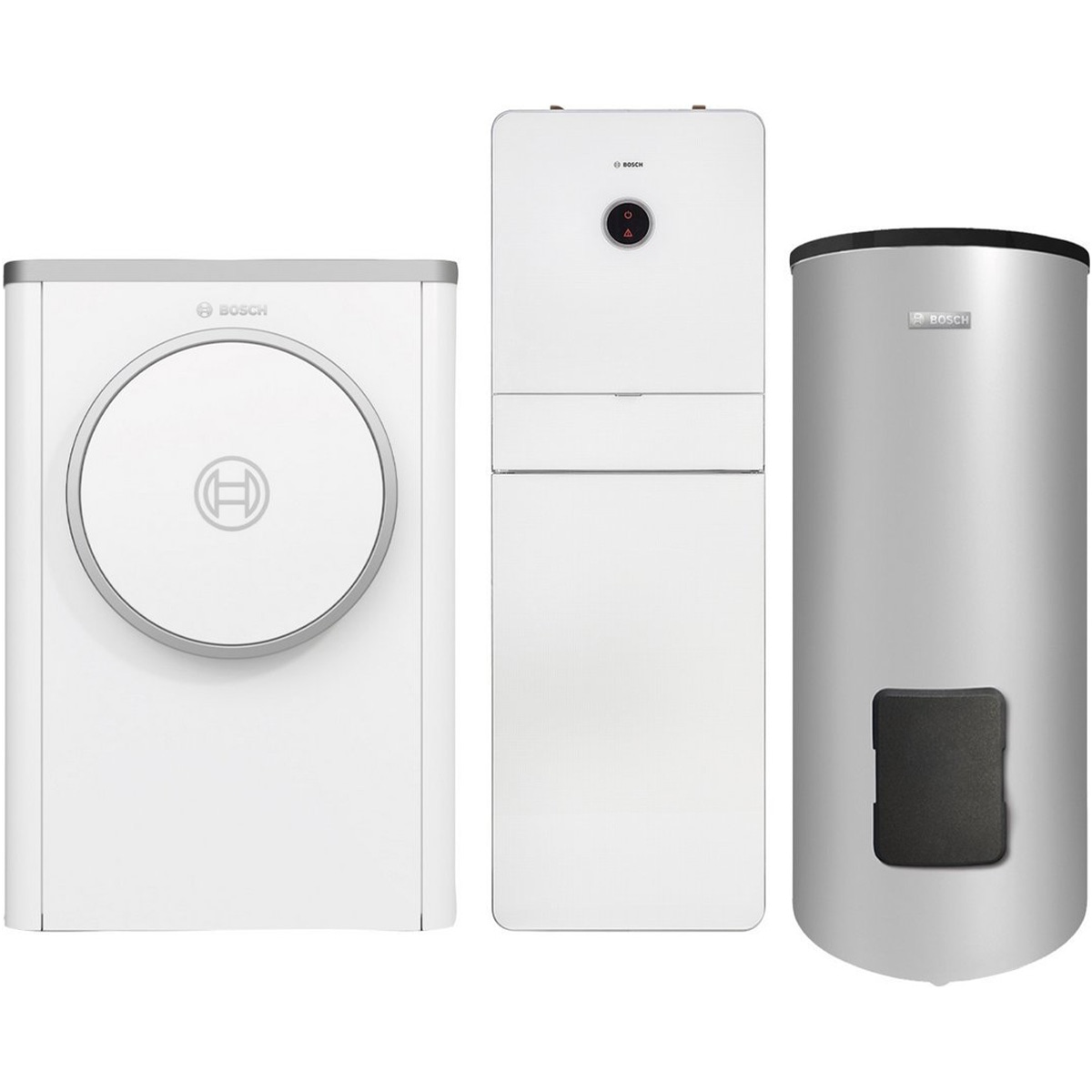

Lieferumfang:

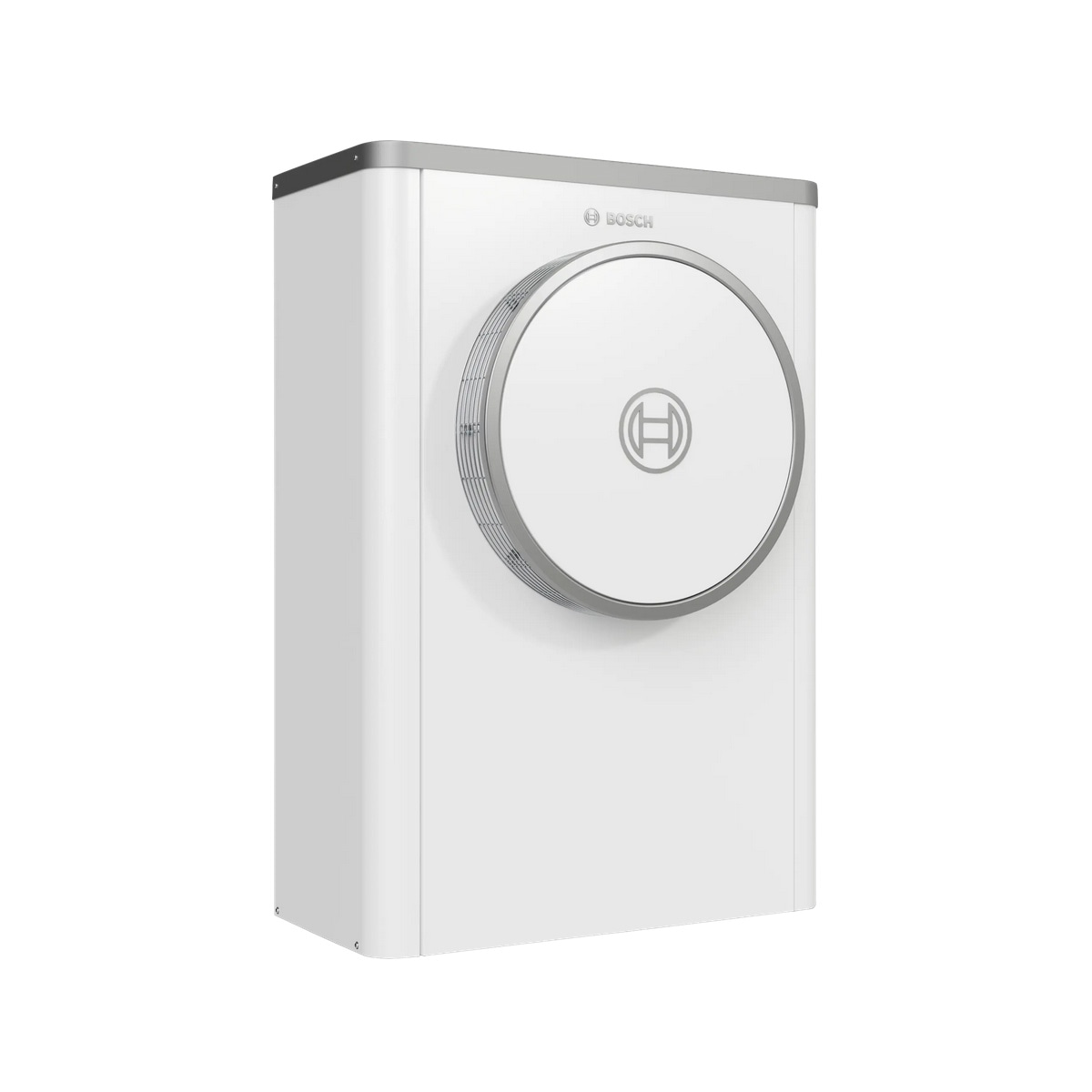

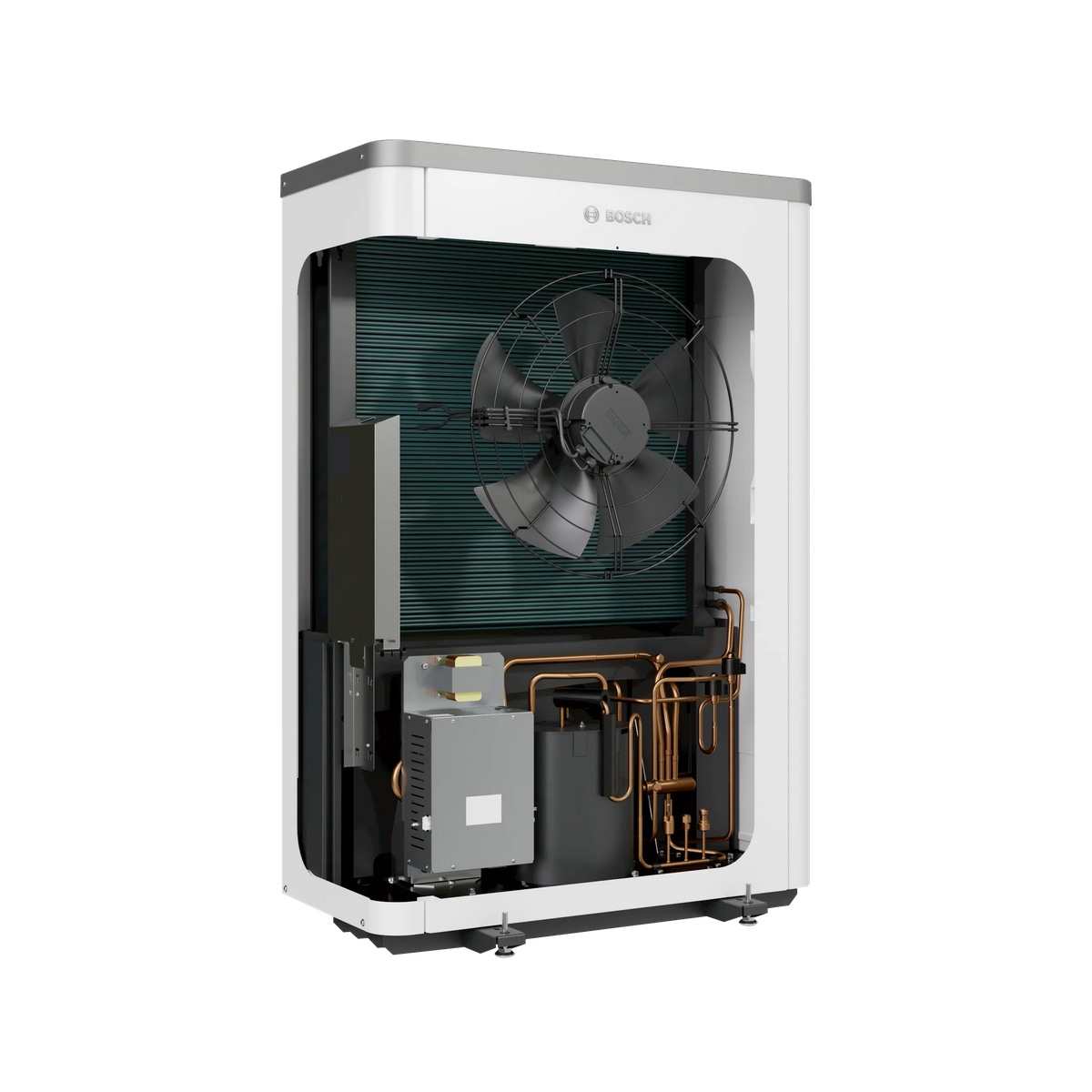

- 1 x Bosch Luftwärmepumpe CS7400i AW 7 OR-S, Außeneinheit Monoblock-Wärmepumpe
- 1 x Bosch Kompaktmodul AWMB 9 für Luft-WP, Hydraulik, Regelung und Pufferspeicher
- 1 x Bosch Warmwasser-Wärmepumpenspeicher STORA WH 290 LP1B

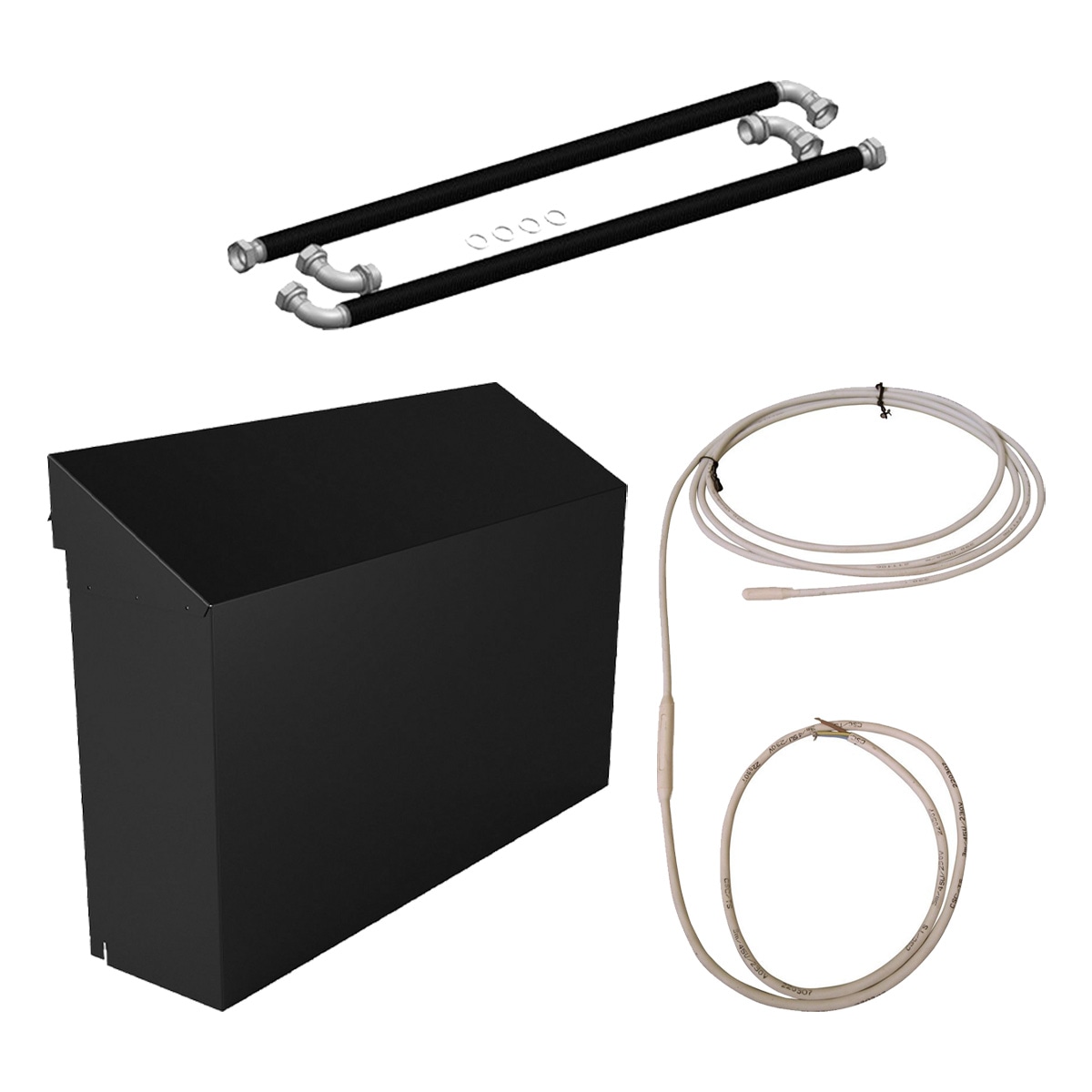

- 1 x Bosch Rohrbegleitheizung 3 m, 45 W
- 1 x Bosch Installationspaket INPA 1 für CS7001i/7400i AW
- 1 x Bosch Abdeckhaube ABHA 1 für INPA CS7001iAW, 5/7/9 kW
Verwendung:
- Einsatzbereich: für Neubauten bis 300 m² oder für Gebäudemodernisierungen
- Optimal geeignet für eng bebaute Wohngebiete
Vorteile:
- Aktive Schallumlenkung per Schalldiffusor und schalloptimierter Kältekreis machen die Compress 7400i AW zu einer der leisesten Wärmepumpen auf dem Markt
- hält mit maximalem Schallleistungspegel von 54 dB(A) tagsüber und 48 dB(A) im Nachtbetrieb die gesetzlichen Lärmschutzvorgaben auch in engbebauten Wohngebieten mühelos ein
- erreicht einen SCOP von bis zu 5,1, ein Spitzenwert, und sorgt so für hohe Energiekosteneinsparungen im realen Betrieb und erklärt die starke ErP-Klassifizierung A+++ (für durchschnittliche Umgebungsbedingungen und 35°C Vorlauftemperatur)
- in Kombination mit dem Energiemanager von Bosch ist zudem die Nutzung von selbst produziertem Solarstrom unkompliziert möglich
- faszinierendes Glasdesign
- mühelose Bedienung aller relevanten Einstellungen am Display
- Einfach vernetzbar – z.B. mit HomeCom Pro oder Energiemanager von Bosch
- Aktive Kühlung serienmäßig
- Thermische Desinfektion
- Energetisch optimierter Abtauprozess

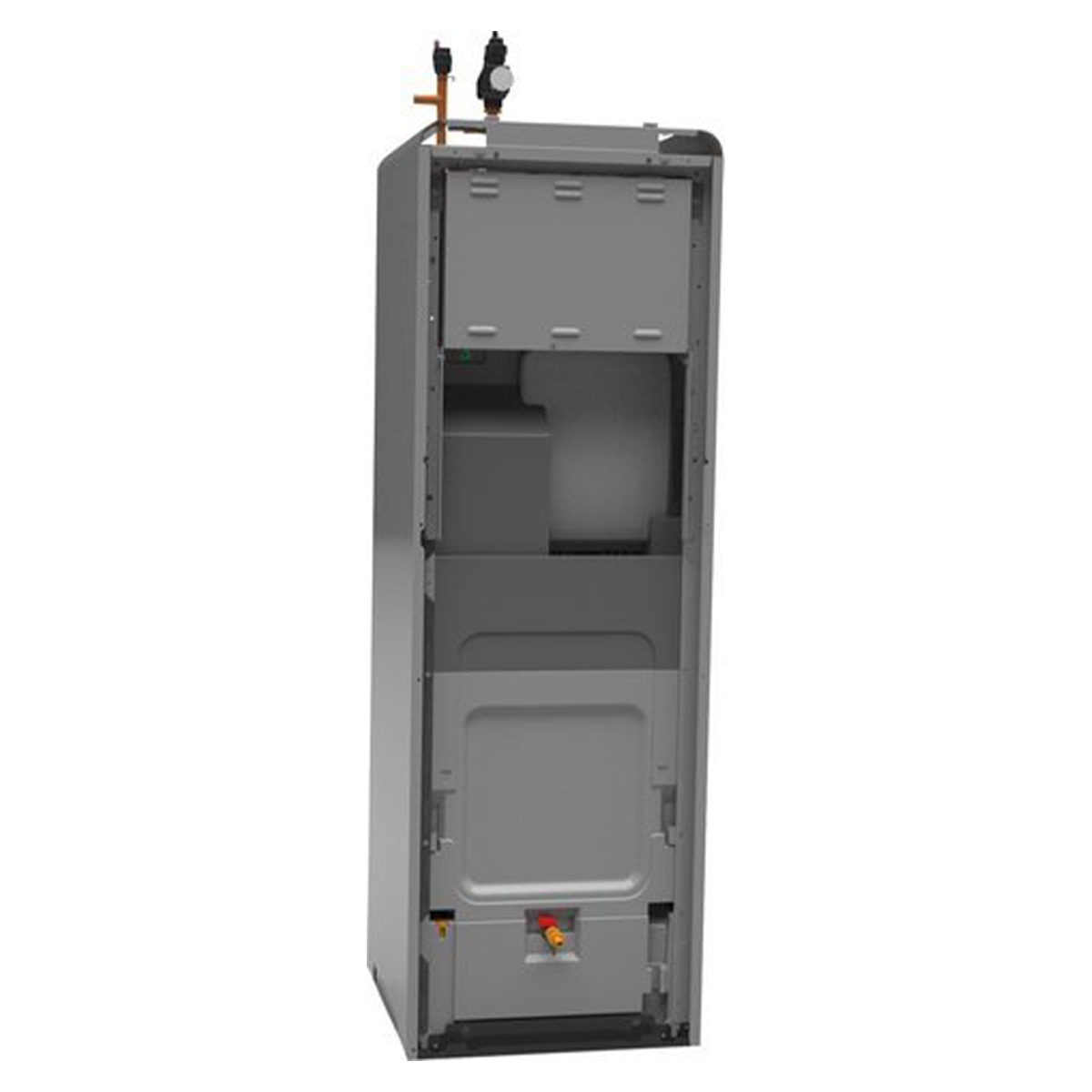

Kompaktmodul AWMB 9:
- Inneneinheit mit integriertem Pufferspeicher
- Besonders servicefreundlich durch leichte Zugänglichkeit der Komponenten
- Anschlüsse hinten ausgeführt
- Ausstattung:
- Bedieneinheit HPC 400
- Pufferspeicher 120l
- elektrischem Zuheizer 9 kW
- Ausdehnungsgefäß 17l
- 2 Umwälzpumpen (Primär- und Sekundärkreis)
- 2 Umschaltventile (Warmwasser und Heizung / VC0)
- Sicherheitsgruppe; Sicherheitsventil und Bypass

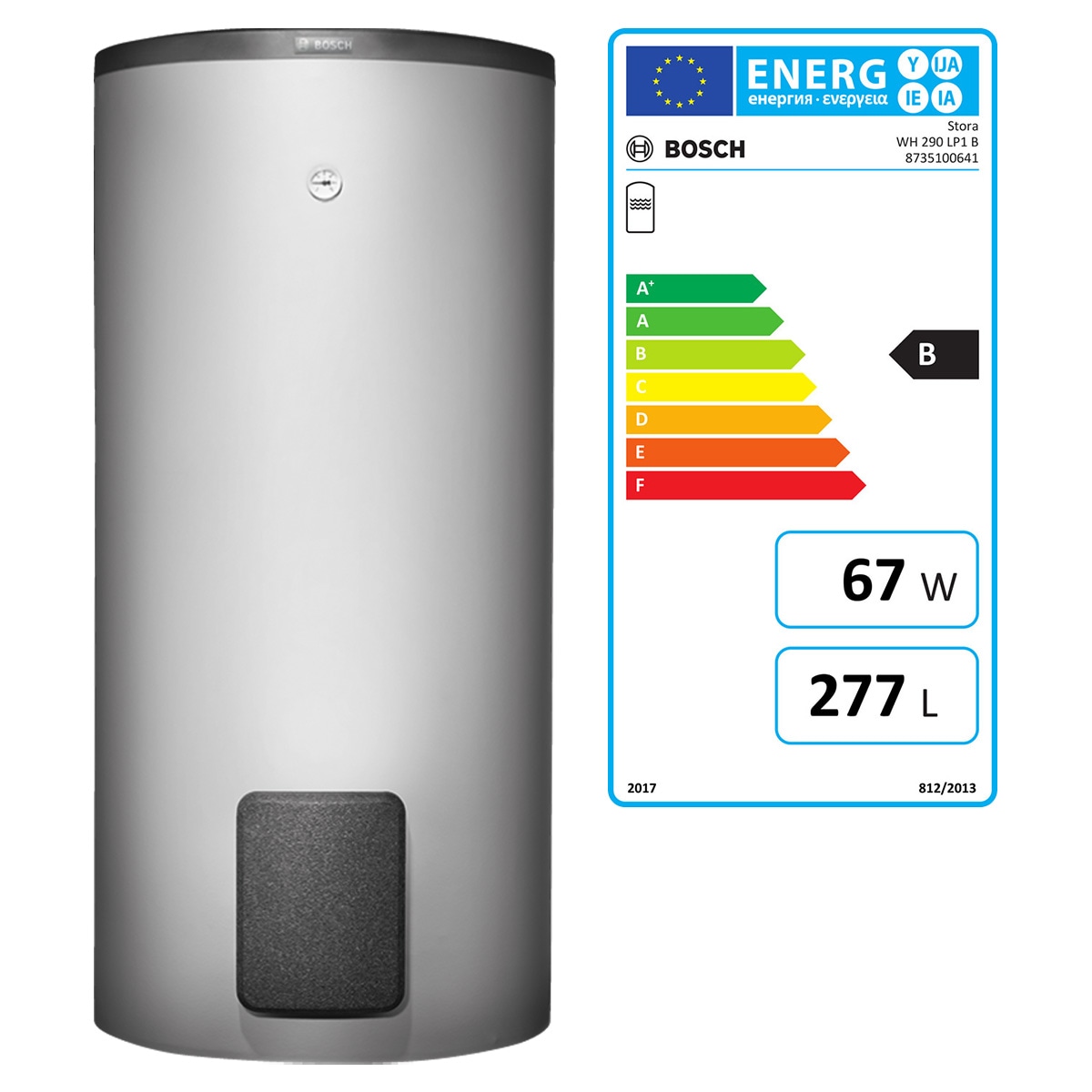

Wärmepumpenspeicher:
- Warmwasserspeicher Stora WH 290 LP 1 B mit emailliertem Stahlbehälter
- Verkleidung silber
- Abgestimmt auf Bosch-Wärmepumpen
- Ausstattung:
- Höhenverstellbare Stellfüße
- Glattrohrwärmetauscher
- Tauchhülse für Temperaturfühler
- Schutzanode
- Thermometer
- Reinigungsflansch
- Zirkulationsanschluss
- Technische Daten:
- Energieeffizienzklasse: B
- Energieeffizienzklassen-Spektrum: A+ -> F
- Warmhalteverlust: 67,0 W
- Speichervolumen: 276,8 l
- Farbe: silber
- Nutzinhalt: 277 l
- Max. Heizflächenleistung bei tV=55°C, tSP=45°C: 11 kW
- Wärmetauscherfläche: 3,2 m²
- Max. Dauerleistung bei tV=60°C, tSP=45°C (max. Speicherladeleistung): 216 l/h
- Berücksichtigte Umlaufwassermenge: 1000 l/h
- Leistungskennzahl nach DIN 4708 bei tV=60°C (max. Speicherladeleistung): 2,3 NL
- Min. Aufheizzeit von tK=10°C auf tSP=57°C mit tV=60°C bei 11 kW Speicherladeleistung: 116 min
- Kalt- und Warmwasseranschluss: 1 Zoll
- Vorlauf/Rücklauf Heizung: 1,25 Zoll
- Zirkulation: 3/4 Zoll
- Zulässiger Betriebsdruck, Heizung: 16 bar
- Zulässiger Betriebsdruck, Warmwasser: 10 bar
- Höhe: 1294 mm
- Durchmesser: 700 mm
- Kippmaß: 1475 mm
- Nettogewicht: 128 kg
- Bestell-Nr.: 8735100641
Installationspaket INPA 1:
- für CS7000iAW OR
- inklusive:
- 2 Edelstahlwellrohrschläuche 1"
- Länge 0,5m
- 4 Flachdichtungen
- ohne Isolierung
Technische Daten:
| Compress 7400i AW Außeneinheiten | Einheit | CS7400iAW 5 ORMB·S | CS7400iAW 7 ORMB·S |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen (55°C Vorlauftemperatur) | % | 129 | |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz bei durchschnittlichen Klimaverhältnissen (35°C Vorlauftemperatur) | % | 185 | |
| Heizleistung/COP bei +2/W35, Teillast | kW/- | 2,5/4,3 | 2,5/4,3 |
| Modulationsbereich bei A +2/W35 | kW | 1,9 – 5,5 | 2,5 – 7,3 |
| Heizleistung/COP bei -7/W35, Teillast | kW/- | 4,2/3,0 | 5,7/3,1 |
| Modulationsbereich bei A -7/W35 | kW | 1,5 – 5,0 | 1,9 – 6,8 |
| Kühlleistung/EER bei A 35/W7 | kW/- | 4,4/2,4 | 5,6/2,4 |

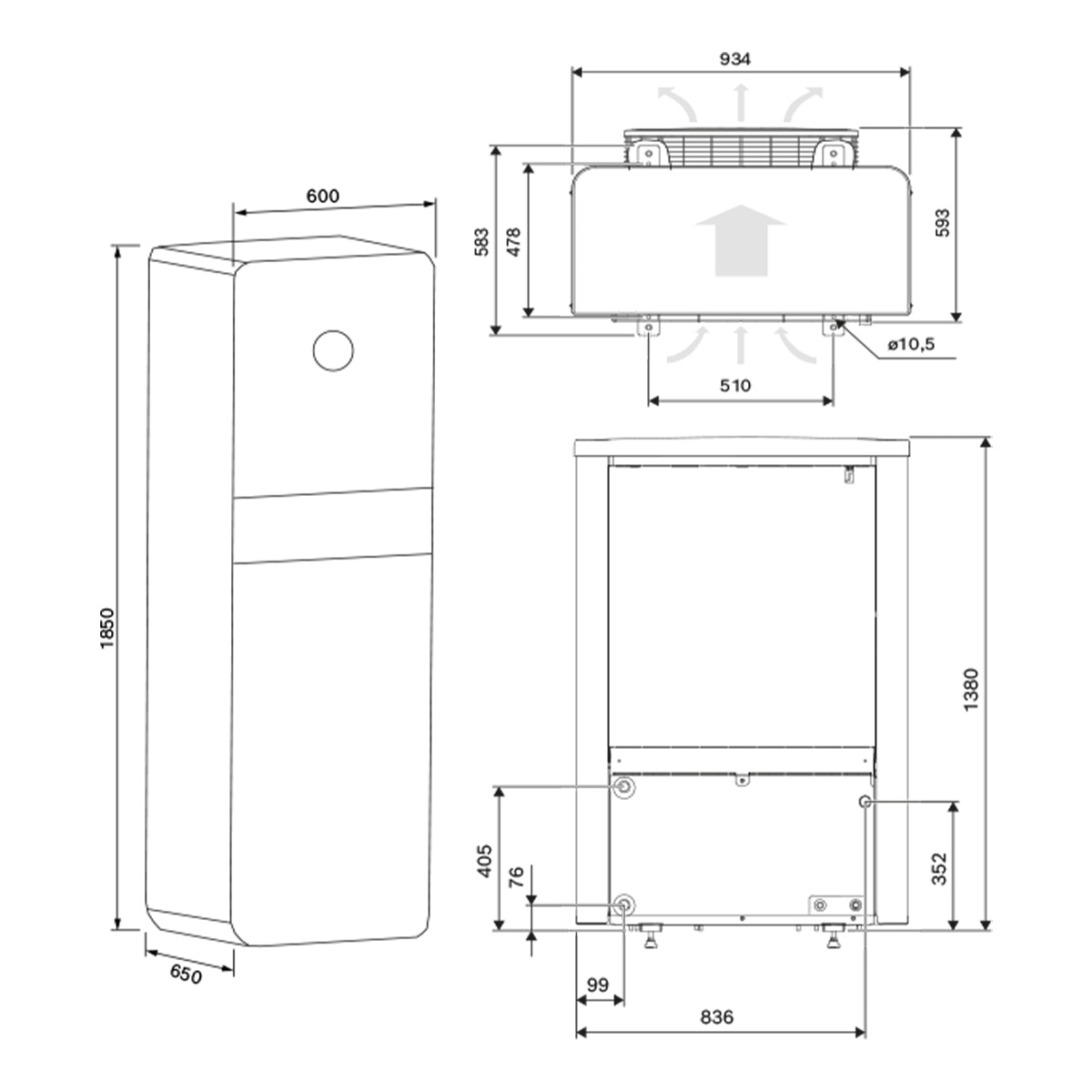

| Abmessung (B × H × T) | mm | 940 × 1380 × 600 | 940 × 1380 × 600 |
| Nettogewicht Außeneinheit | kg | 248 (ohne Verkleidung) | 252 (ohne Verkleidung) |
| Arbeitsbereich Außentemperatur Heizen | °C | –20/35 | –20/35 |
| Arbeitsbereich Außentemperatur Kühlen | °C | 15/45 | 15/45 |
| Max. VL-Temp. bei > A -2 °C | °C | 62 | 62 |
| Schallleistung (ErP) | dB(A) | 50 | 50 |
| Max Schallleistungspegel Tag/Nacht (A+7/W55) | dB(A) | 54/49 | 55/51 |
| Umwelttechnischer Hinweis | |||
| Kältemitteltyp | R410A | R410A | |
| Treibhauspotential – GWP | GWP kgCO2-eq | 2088 | 2088 |
| Füllmenge des Kältemittels | kg | 1,75 | 2,35 |
| Füllmenge des Kältemittels | tCO2 -eq | 3,654 | 4,907 |
| Bauart des Kältekreises | hermetisch geschlossen | ||
| Inneneinheit AWMB Kompaktmodul | |||
| Elektrischer Zuheizer | kW | 9 | |
| Nettogewicht | kg | 128 | |
| Pufferspeicher | l | 120 | |
| Ausdehnungsgefäß | l | 17 | |
| Elektrischer Anschluss | V | 400 | |
| Abmessungen (B × T × H) | mm | 600 x 649 x 1850 | |
