Bosch 7739624194 Luftwärmepumpen-Paket BOPA CS805 AW 10 OR-T, CS5800iAW 12 MB, WH290
12.149,90 € *
inkl. MwSt.
A+++
35° C
A++
55° C
Speditionsversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 30000994
- Herstellernummer: 7739624194

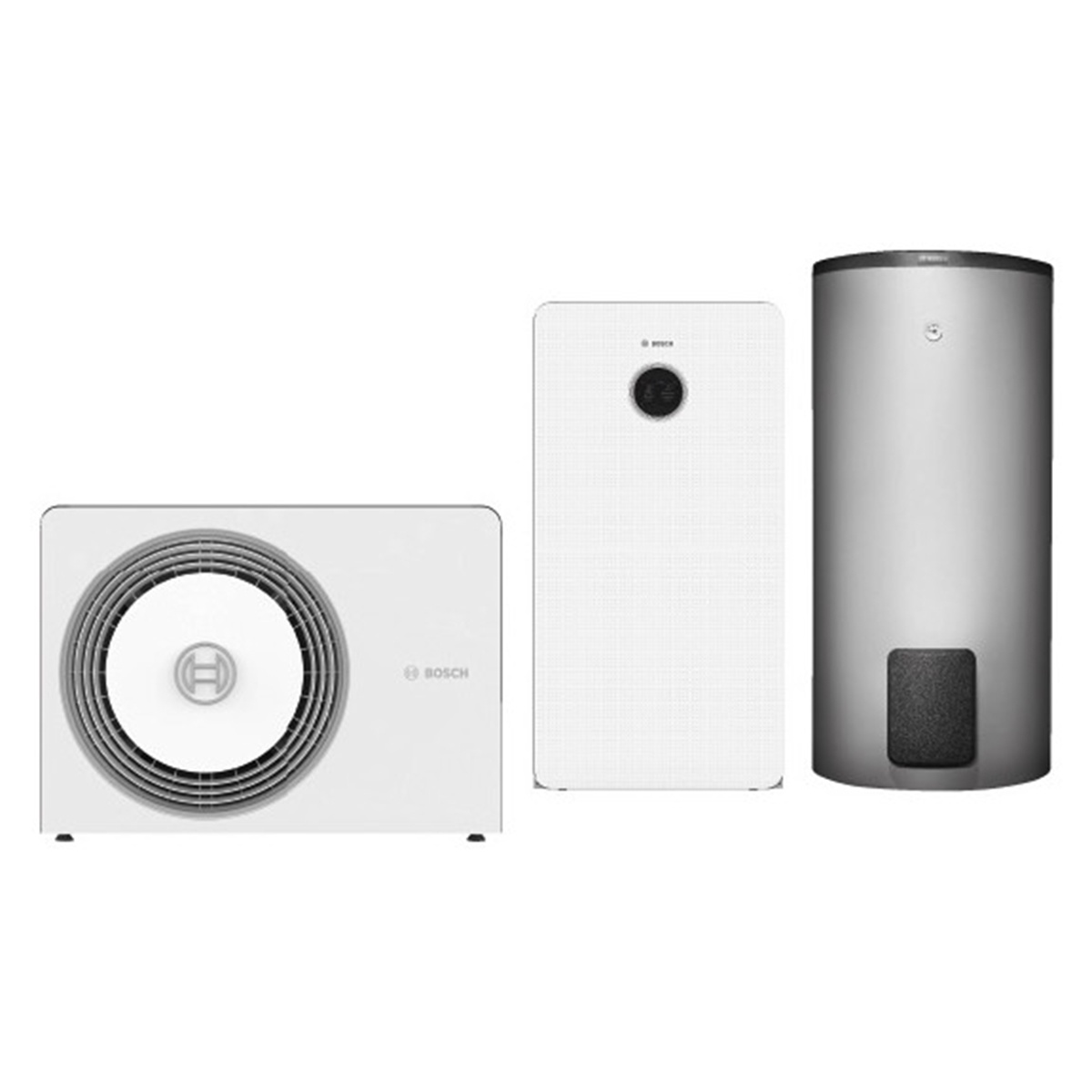

Lieferumfang: 1 x Bosch Luft-Wasser-Wärmepumpe Inneneinheit Compress CS5800iAW 12 MB... mehr
Produktinformationen "Bosch 7739624194 Luftwärmepumpen-Paket BOPA CS805 AW 10 OR-T, CS5800iAW 12 MB, WH290"
Lieferumfang:
- 1 x Bosch Luft-Wasser-Wärmepumpe Inneneinheit Compress CS5800iAW 12 MB
- 1 x Bosch Luft-Wasser-Wärmepumpe Monoblock-Außeneinheit AW 10 OR-T
- 1 x Bosch Wärmepumpenspeicher Stora WH 290 LP1B
- 1 x Bosch Zubehör Warmwasserspeicher SF4 Temperaturfühler

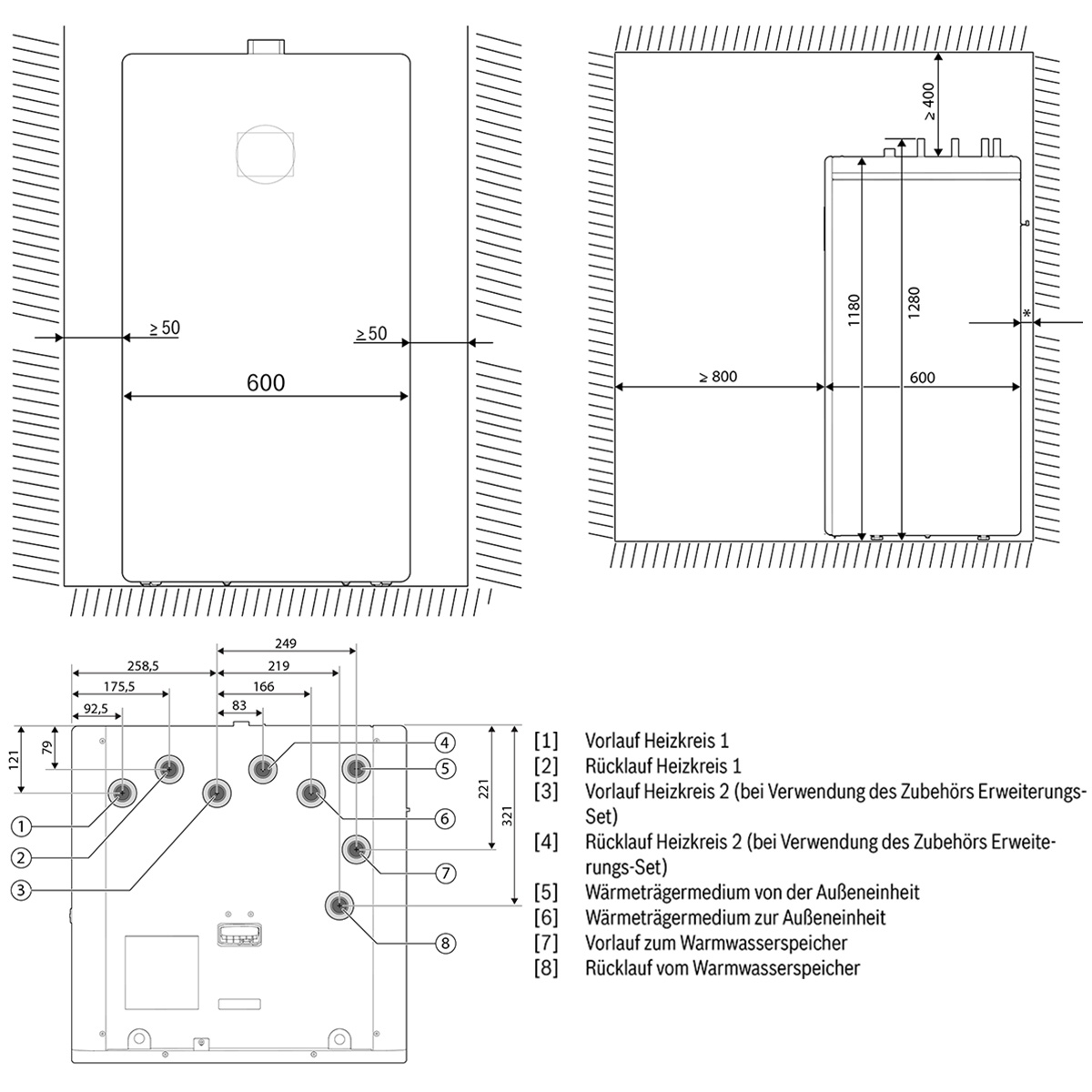

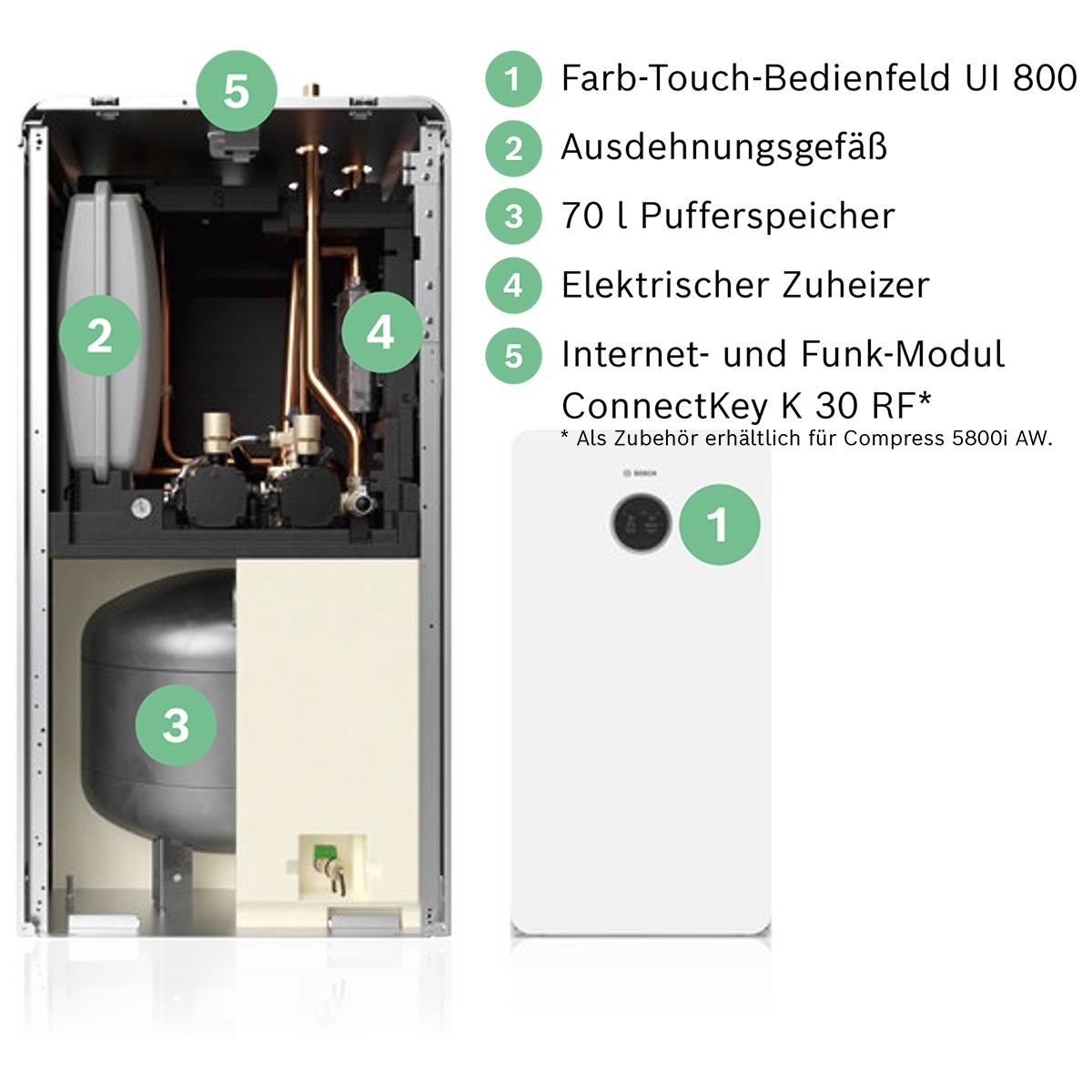

Inneneinheit:
- bestehend aus Inneneinheit, Außentemperaturfühler, Ablaufschlauch, Kugelhahn mit Partikelfilter, Kabelverschraubungen, Installations- und Bedienungsanleitung
- mit integriertem Pufferspeicher für Luft-Wasser-Wärmepumpe in Monoblockausführung
- Plug & Play Modulvariante mit integriertem 70 Liter Pufferspeicher
- sanierungsoptimiert und flexibler Warmwasserkomfort
- integriertes 5 Zoll Farb-Touchbedienfeld UI 800 mit EMS 2 Systemreglerfunktion
- maximale Vorlauftemperatur von 60 °C (optimal für Neubau)
- Heizkreispumpen für Primär- und Sekundärkreis
- Umschaltventil Warmwasser
- elektrischer Zuheizer
- Ausdehnungsgefäß
- Absperrhahn mit Schmutzfilter
- Manometer und Drucksensor
- in Metalldesign Weiß
Technische Daten:
| Betriebsangaben Heizung | Anschlüsse | mm | 28 | |||
| Max. zulässiger Betriebsdruck | kPa/bar | 300 / 3 | ||||
| Mindestbetriebsdruck | kPa/bar | 70 / 0,7 | ||||
| Ausdehnungsgefäß | l | 17 | ||||
| Pufferspeichervolumen | l | 70,5 | ||||
| Min. Volumenstrom Vorlauf (Abtauen) | l/min. | 15 | ||||
| Min./max. Wasserbetriebstemperatur (Kühl-/Heizbetrieb) | °C | 18 / 60 | ||||
| Primärpumpe | Typ | Grundfos UPM4L (K) LIN | ||||
| Heizkreispumpe | Typ | Grundfos UPM4L (K) LIN | ||||
| Elektrischer Anschluss | Nennspannung 1 | V | 230 | |||
| Nennspannung 2 | V | 400 | ||||
| Elektrische Frequenz | Hz | 50 | ||||
| Anschlussart 1 | 1/N/PE | |||||
| Anschlussart 2 | 3/N/PE | |||||
| Elektrischer Zuheizer / Stufen (max. 3 kW zulässig bei 1-phasigem Anschluss) | kW | 3 / 6 / 9 | ||||
| Zuheizerleistung (1-phasig) | kW | 3,0 | ||||
| Zuheizerleistung (3-phasig) | kW | 9,0 | ||||
| Max. elektrischem Leistungsaufnahme (1-phasig) | kW | 3,3 | ||||
| Max. elektrischem Leistungsaufnahme (3-phasig) | kW | 9,3 | ||||
| EU-Richtlinie für Energieeffizienz | Klasse des Temperaturreglers | II | ||||
| Beitrag des Temperaturreglers zur jahreszeitbedingten Raumheizungs-Energieeffizienz | % | 2,0 | ||||
| Speichervolumen | l | 70,5 | ||||
| Allgemeine Daten | Entleer-Anschlüsse | Ø mm | 22 | |||
| Verbindungsleitungen zu externem Warmwasserspeicher | Ø mm | 28 | ||||
| Schutzart | IP | X1D | ||||
| Abmessungen | Breite | mm | 600 | |||
| Höhe | mm | 1180 | ||||
| Tiefe | mm | 600 | ||||
| Gewicht | ohne Verpackung | kg | 90 | |||
| mit Verpackung | kg | 103 | ||||
| Farbton | Weiß | |||||
| Typ | CS5800iAW 12 MB | |||||
| Serie | Compress | |||||
| Hersteller | Bosch | |||||
Gerätebedieneinheit und Systemregler UI 800:
- der Systemregler ist im Produkt integriert
- eignet sich für bis zu vier witterungsgeführte Heizkreise
- für umfangreichere und hybride Systeme, wie komplexe Solarsysteme oder Lüftungssteuerung
- Geräte mit UI 800 und Internetmodul Connect-Key K 30 RF oder K 40 RF (Zubehör, nicht im Lieferumfang enthalten) sind internetfähig
- Geräteeinstellungen, Service- und Statusinformationen bedienbar via Touch-Display, klartextgeführte Menüführung und Grafik

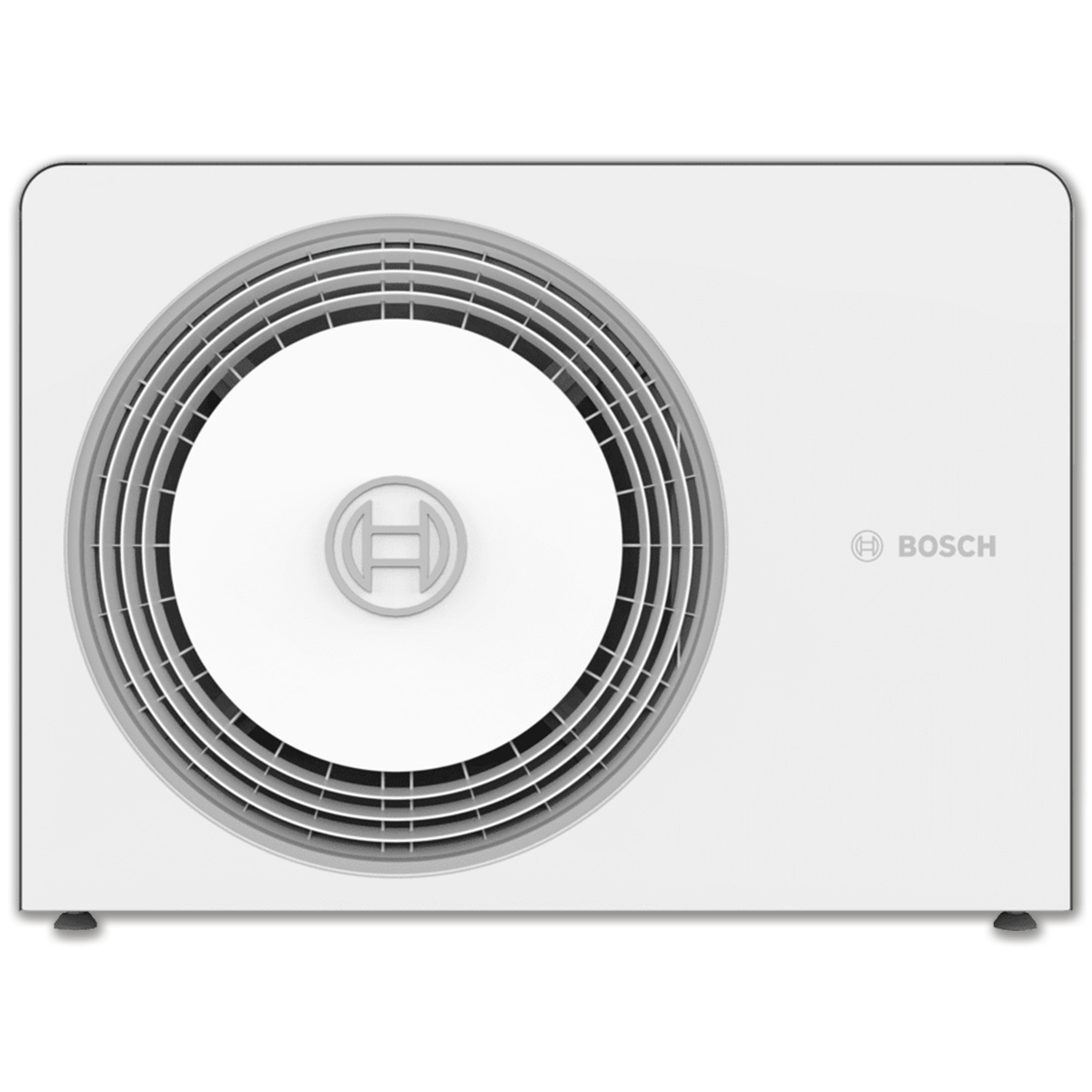

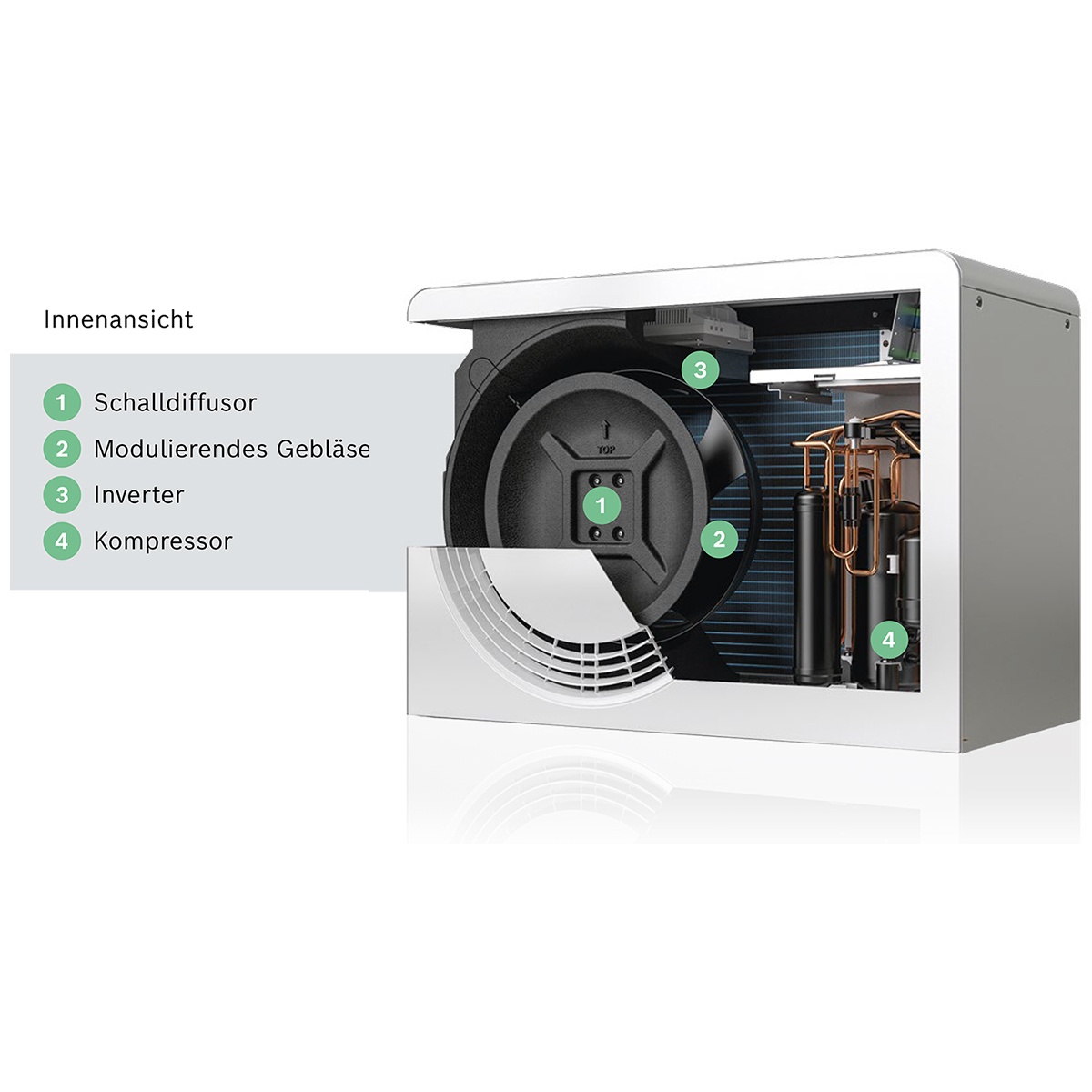

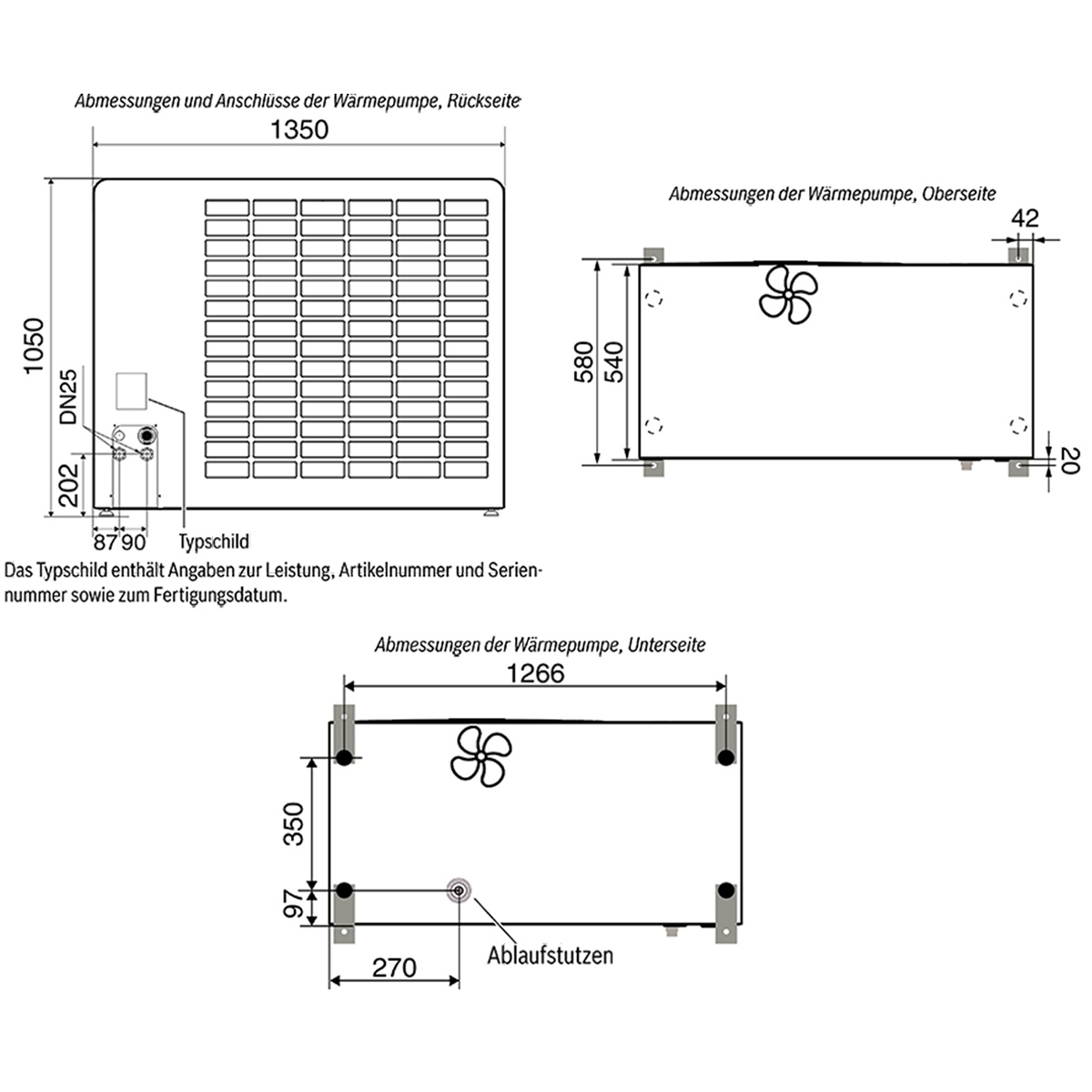

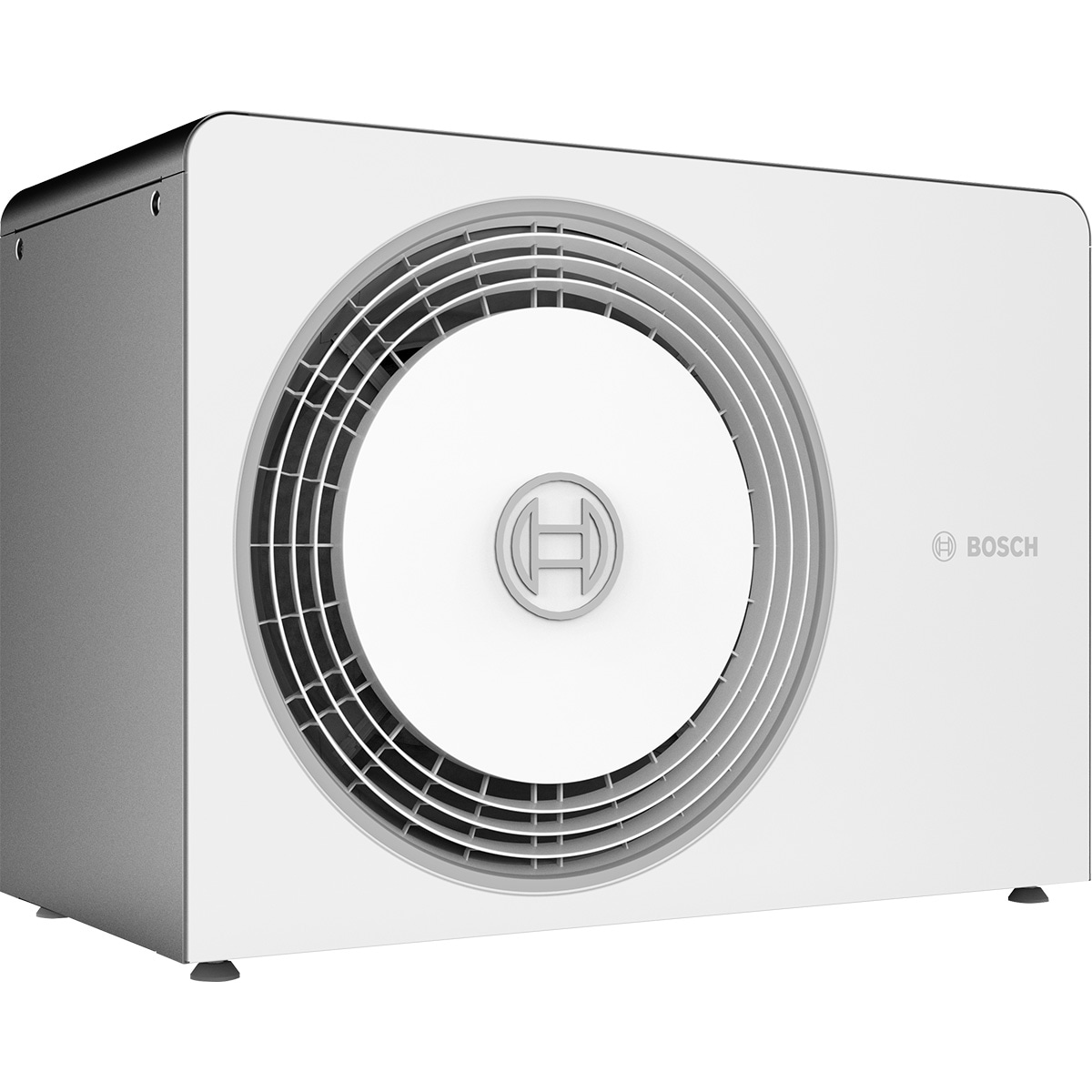

Außeneinheit:
- bestehend aus Wärmepumpe, Kondensatablaufstutzen, Transportgurte, Bodenhalterungen, Kabelbinder zum Fixieren der Kabel im Anschlusskasten bei der Installation und Produktdokumentation
- Außenaufgestellte Luft-Wasser-Wärmepumpe in Monoblock-Ausführung
- natürliches Kältemittel R290 (Propan)
- mit äußerst geringem Treibhauspotential (GWP von 3)
- konsequent schalloptimiert mit integriertem Schalldiffusor
- Invertertechnologie für hohe Effizienz
- integrierte aktive Kühlfunktion ab Werk
- manuelles Entlüfterventil
- kompakte Außeneinheit im hochwertigen Design in Weiß
Technische Daten:
| Leistungsdaten Heizen nach EN 14511 (A7/W35) | Nennwärmeleistung | kW | 5,58 | |
| Leistungszahl bei Heizbetrieb | COP | 4,84 | ||
| Leistungsdaten Heizen nach EN 14511 (A2/W35) | Nennwärmeleistung | kW | 4,59 | |
| Leistungszahl bei Heizbetrieb | COP | 4,50 | ||
| Leistungsdaten Heizen nach EN 14511 (A-7/W35) | Nennwärmeleistung | kW | 9,60 | |
| Leistungszahl bei Heizbetrieb | COP | 2,50 | ||
| Nenn-Luftvolumenstrom | m³/h | 1670 | ||
| Leistungsdaten Kühlen nach EN 14511 (A35/W18) | Nennkühlleistung | kW | 5,40 | |
| Leistungszahl bei Kühlbetrieb | EER | 3,88 | ||
| Elektrischer Anschluss | Nennspannung | V | 400 | |
| Elektrische Frequenz | Hz | 50 | ||
| Anschlussart | 3/N | |||
| Schutzart nach EN 60529 | IP | X4D | ||
| Max. elektrische Leistungsaufnahme (3-phasig) | kW | 7,20 | ||
| Angaben in Bezug auf EU F-GAS Verordnung 517/2014 | Umwelttechnischer Hinweis | Nein | ||
| Kältemitteltyp | R290 | |||
| Treibhauspotential des Kältemittels (GWP) | kgCO2-eq | 3 | ||
| Kältemittel-Füllmenge | kg | 1,6 | ||
| CO2-Äquivalent der Kältemittel-Füllmenge | toCO2-eq | 0,005 | ||
| Bauart des Kältekreises | Nicht hermetisch geschlossen | |||
| EU-Richtlinie für Energieeffizienz | Energieeffizienzklasse | A++ | ||
| Energieeffizienzklasse (Niedertemperaturanwendung) | A+++ | |||
| Energieeffizienzklassen-Spektrum | A+++ -> D | |||
| Nennwärmeleistung (durchschnittliche Klimaverhältnisse) | kW | 10 | ||
| Nennwärmeleistung (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse) | kW | 10 | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz (durchschnittliche Klimaverhältnisse) | % | 142 | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse) | % | 188 | ||
| Jährlicher Energieverbrauch (durchschnittliche Klimaverhältnisse) | kWh | 5681 | ||
| Jährlicher Energieverbrauch (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse) | kWh | 4333 | ||
| Schallleistungspegel außen | dB(A) | 42 | ||
| Schallleistungspegel bei geräuscharmem Betrieb | dB(A) | 49 | ||
| Allgemeine Daten | Umgebungstemperatur | Min. | °C | -22 |
| Max. | °C | +45 | ||
| Abmessungen | Höhe | mm | 1100 | |
| Breite | mm | 1350 | ||
| Tiefe | mm | 540 | ||
| Gewicht | kg | 203 | ||
| Farbton | Weiß | |||
| Typ | AW 10 OR-T | |||
| Baureihe | CS5800/6800i AW | |||
| Hersteller | Bosch | |||

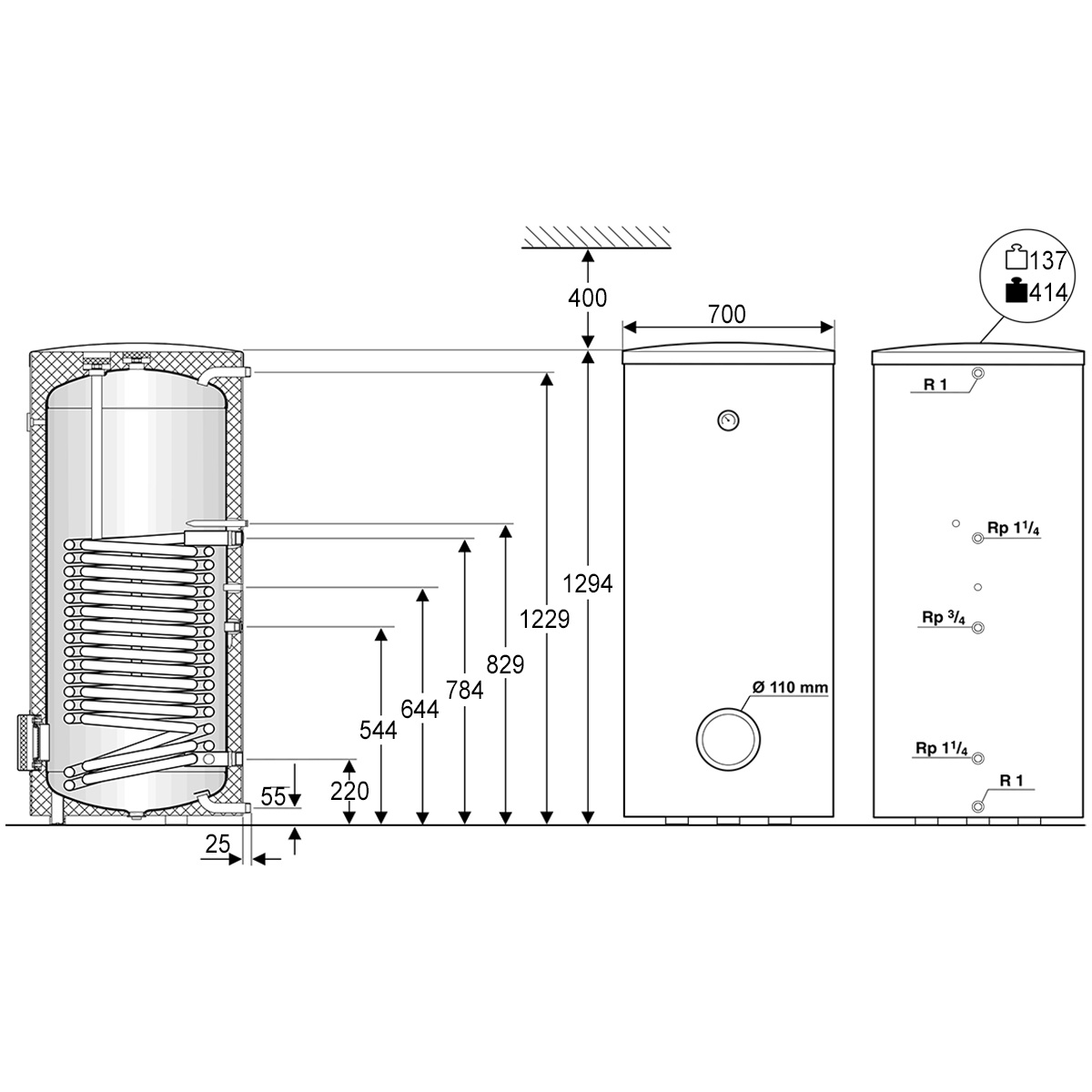

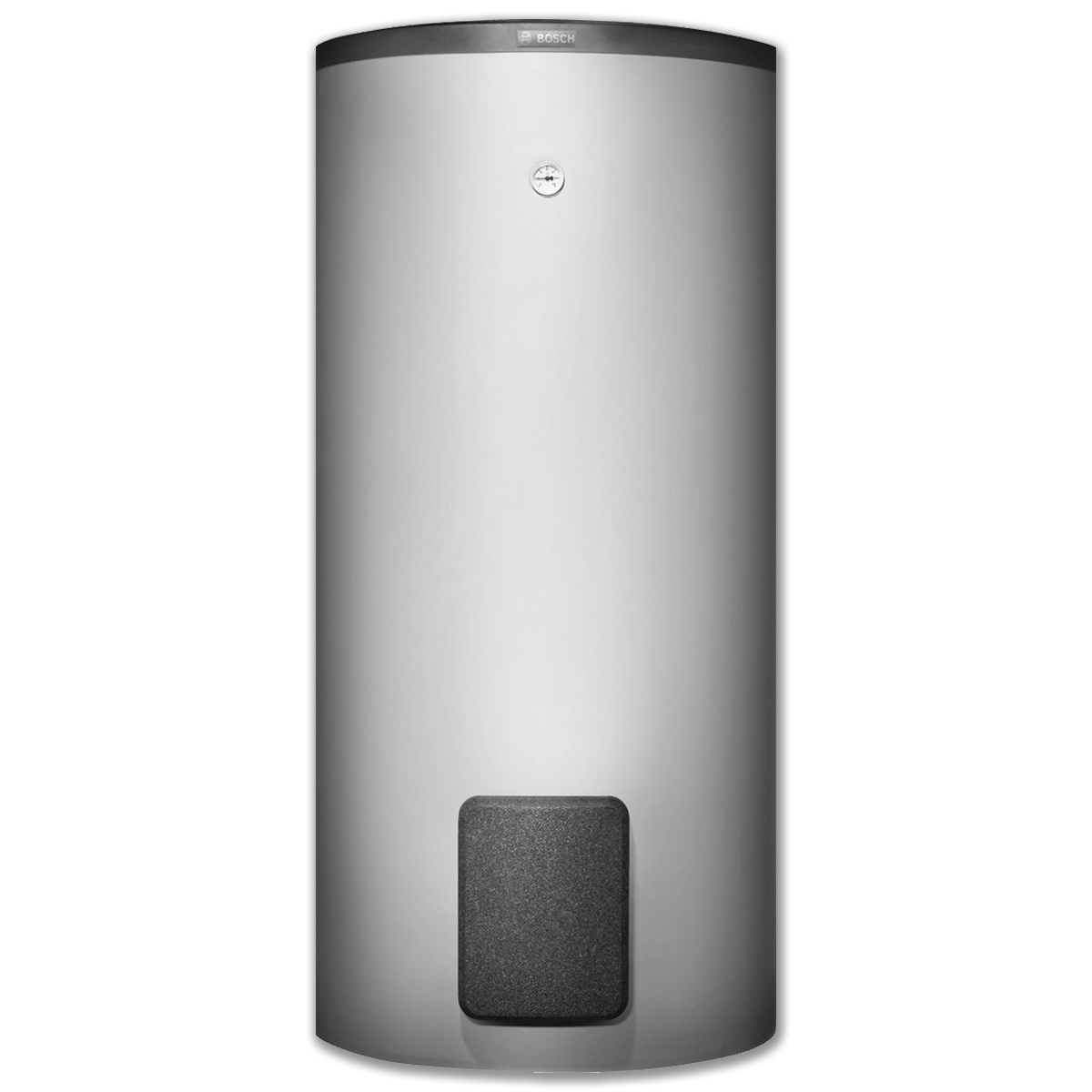

Wärmepumpenspeicher:
- emaillierter Stahlbehälter
- Verkleidung in Silber und Abdeckung in Schwarz
- abgestimmt auf Junkers-/Bosch-Wärmepumpen
- höhenverstellbare Stellfüße
- Glattrohrwärmetauscher
- Tauchhülse für Temperaturfühler
- Schutzanode
- Thermometer
- Reinigungsflansch
- Zirkulationsanschluss
Technische Daten:
| EU-Richtlinie für Energieeffizienz | Energieeffizienzklasse | B | ||
| Energieeffizienzklassen-Spektrum | A+ -> F | |||
| Warmhalteverlust | W | 67,0 | ||
| Speicherinhalt | Nutzinhalt | l | 277,0 | |
| Speichervolumen | l | 276,8 | ||
| Wärmeübertrager (Wärmetauscher) | Max. Heizflächenleistung bei tV=55°C, tSP=45°C | kW | 11 | |
| Wärmetauscherfläche | m² | 3,2 | ||
| Max. Dauerleistung bei tV=60°C, tSP=45°C (max. Speicherladeleistung) | l/h | 216 | ||
| Berücksichtigte Umlaufwassermenge | l/h | 1000 | ||
| Leistungskennzahl nach DIN 4708 bei tV=60°C (max. Speicherladeleistung) | NL | 2,3 | ||
| Min. Aufheizzeit von tK=10°C auf tSP=57°C mit tV=60°C bei 11 kW Speicherladeleistung | min. | 116 | ||
| Anschlüsse | Kalt- und Warmwasseranschluss | Zoll | 1 | |
| Vorlauf und Rücklauf Heizung | Zoll | 1,25 | ||
| Zirkulation | Zoll | 3/4 | ||
| Zulässiger Betriebsdruck | Heizung | bar | 16 | |
| Warmwasser | bar | 10 | ||
| Allgemeine Daten | Abmessungen | Höhe | mm | 1294 |
| Durchmesser | Ø mm | 700 | ||
| Kippmaß | mm | 1475 | ||
| Gewicht | kg | 137 | ||
| Farbton | Silber | |||
| Typ | WH 290 LP1B | |||
| Serie | Stora | |||
| Hersteller | Bosch | |||

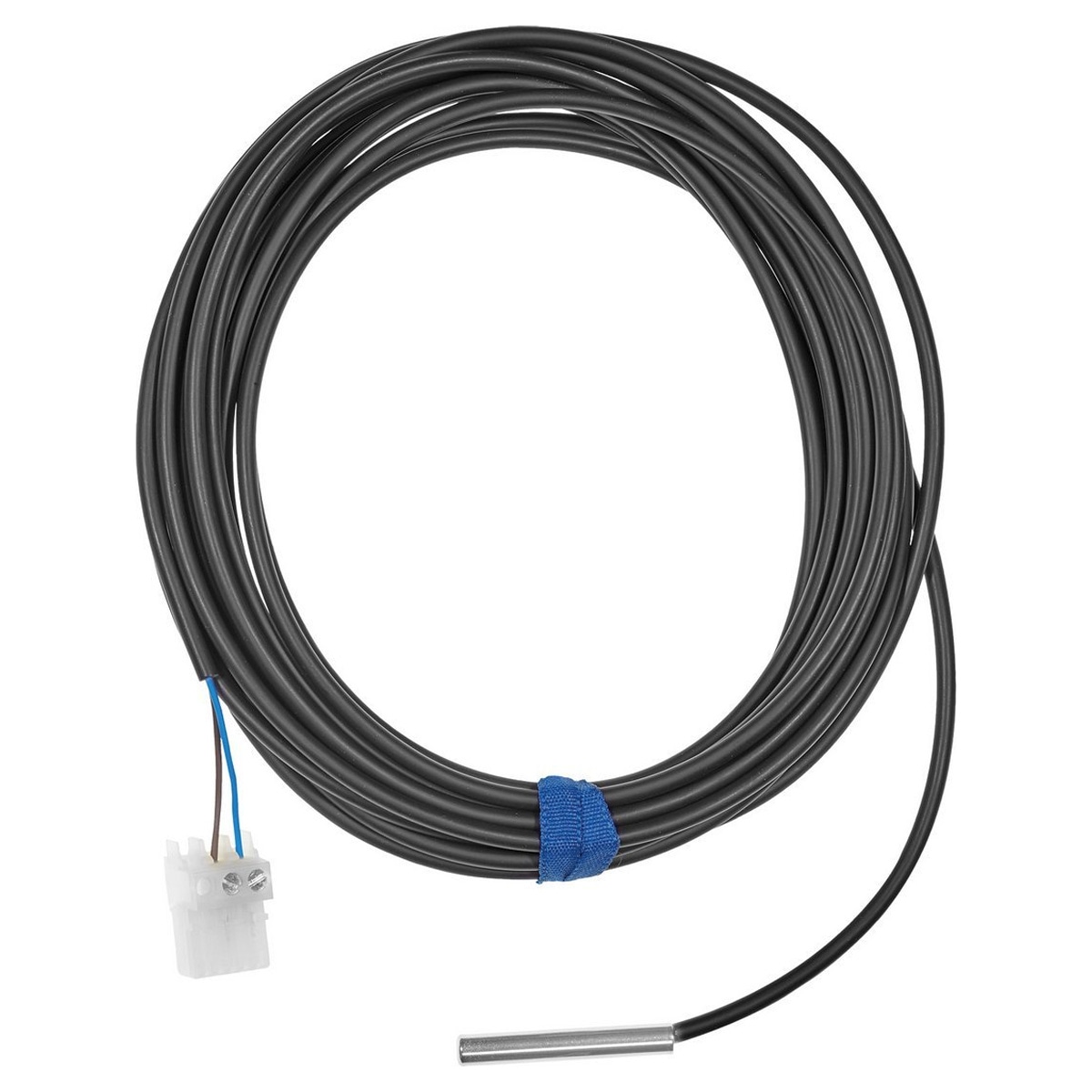

Zubehör Warmwasserspeicher SF4:
- Temperaturfühler NTC12K (6 mm) ohne Befestigungsset
- einsetzbar als Speicher- oder Tauchfühler
- Kabellänge: 6 m
- mit Anschlussstecker
Verwendung:
- ideal für Sanierung und Neubauten
- Einfamilien- und Mehrfamilienhäuser
Hinweis:
- Magnetitabscheider ist zu installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst)
- Internetmodul als optionales Zubehör erhältlich (nicht im Lieferumfang enthalten)
Luftwärmepumpen-Paket:
- Typ: BOPA CS805
- Hersteller: Bosch
- Artikel-Nr.: 7739624194
Herstellerinformationen:
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
Deutschland
E-Mail: info.thermotechnik@de.bosch.com
| Regelung: | UI800 |
| Pufferspeicher: | 70 Liter |
| Modul App-Nutzung: | Zubehör |
| Modellreihe: | Compress 5800i AW |
| Optik Inneneinheit: | Metalldesign weiß |
| Trinkwasserspeicher: | 277 Liter |
