Bosch Compress Hybrid 5800iG Wärmepumpen-Hybridpaket 17kW 7739624828 inkl. 10m Schacht

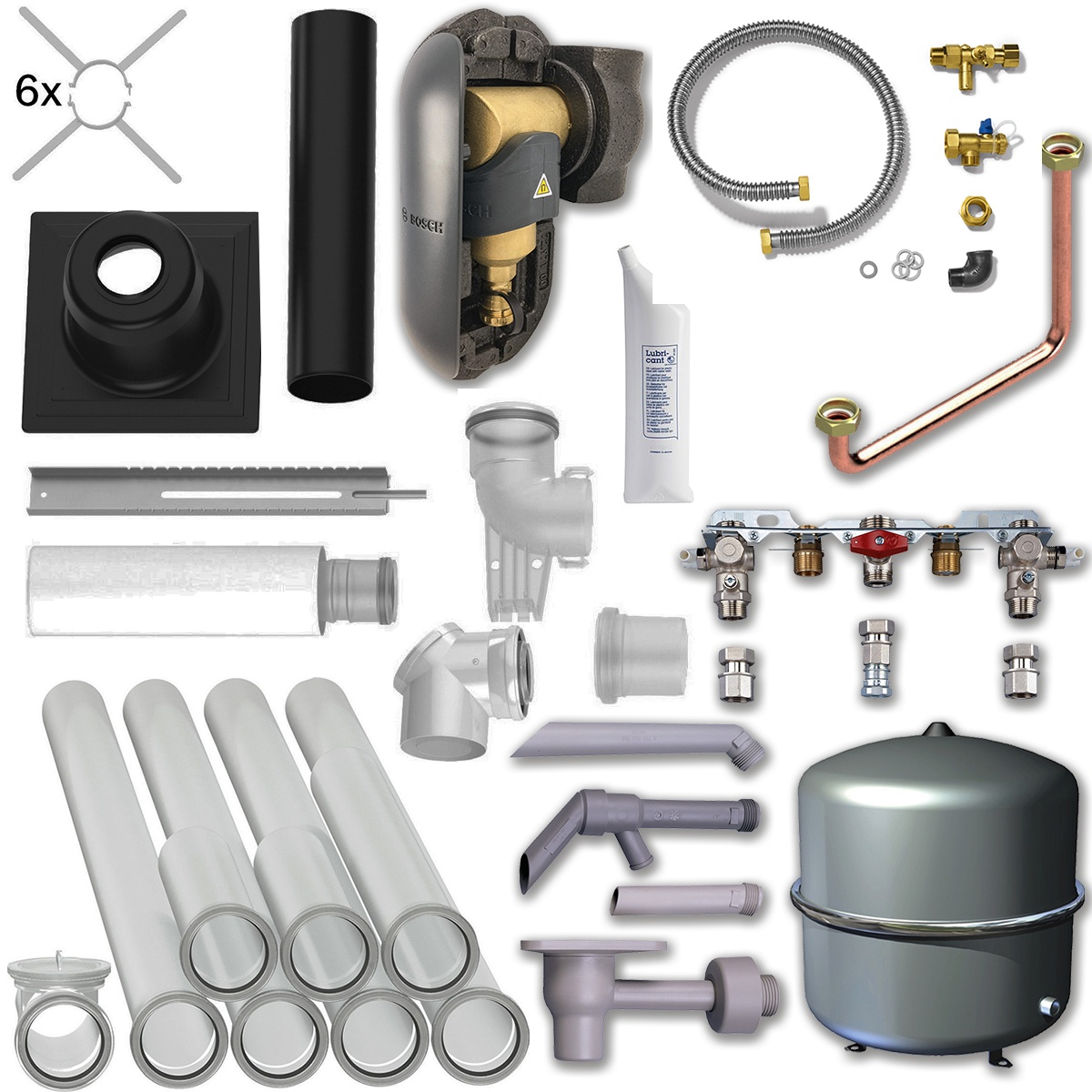

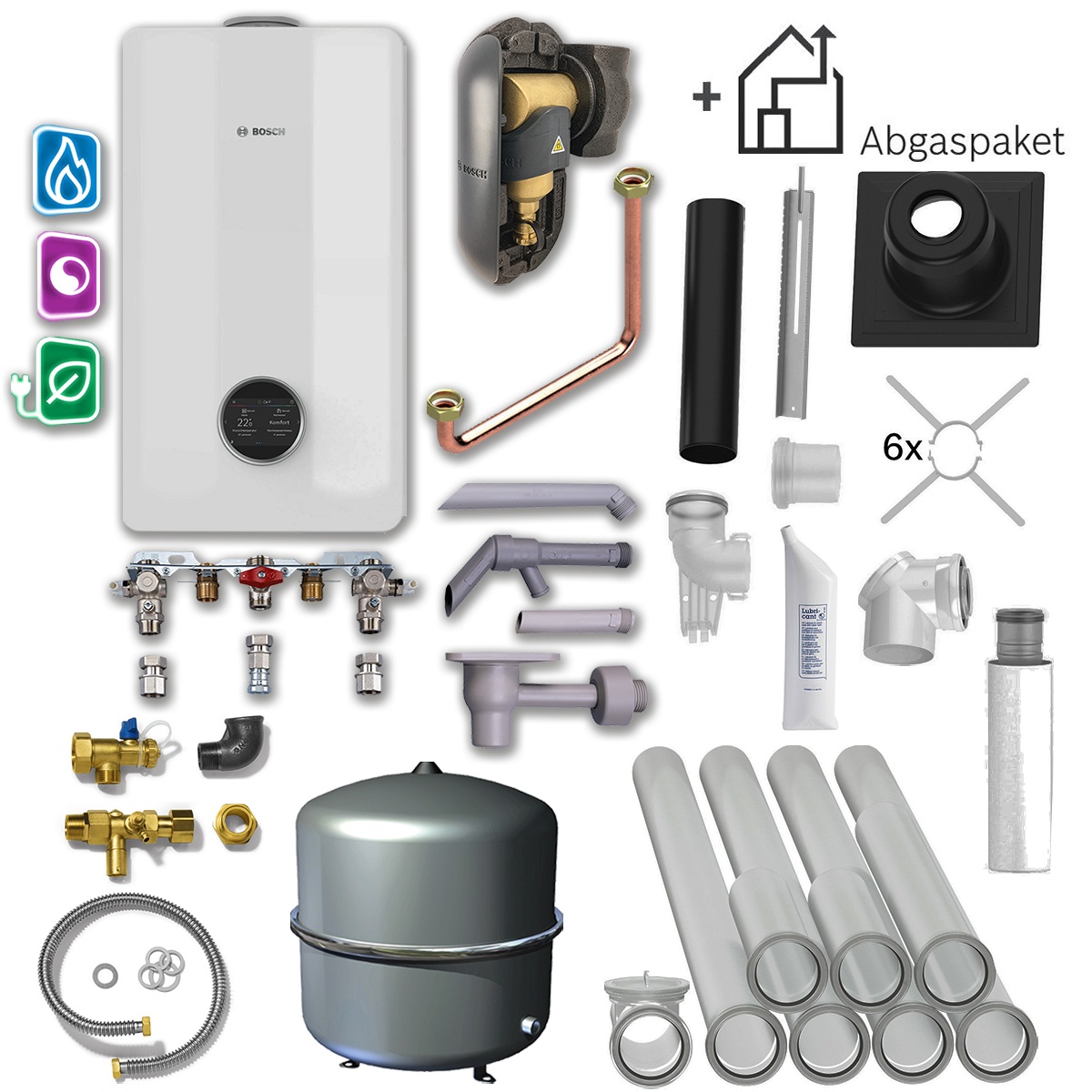

Lieferumfang:

• 1 x Bosch Wärmepumpen-Hybridgerät CSH5800iG 15 P 23
• 1 x Bosch Installationszubehör IW-BO-1
• 1 x Bosch Montageanschlussplatte
• 1 x Bosch Trichtersiphon Nr. 432
• 1 x Bosch Schlammabscheider H-SD25
• 1 x Bosch Membran-Ausdehnungsgefäß 35 Liter
• 1 x Bosch Anschlussset externes Ausdehnungsgefäß
• 1 x Bosch Abgaszubehör Grundbausatz
• 1 x Bosch Abgaszubehör Abgasrohrset 10 m

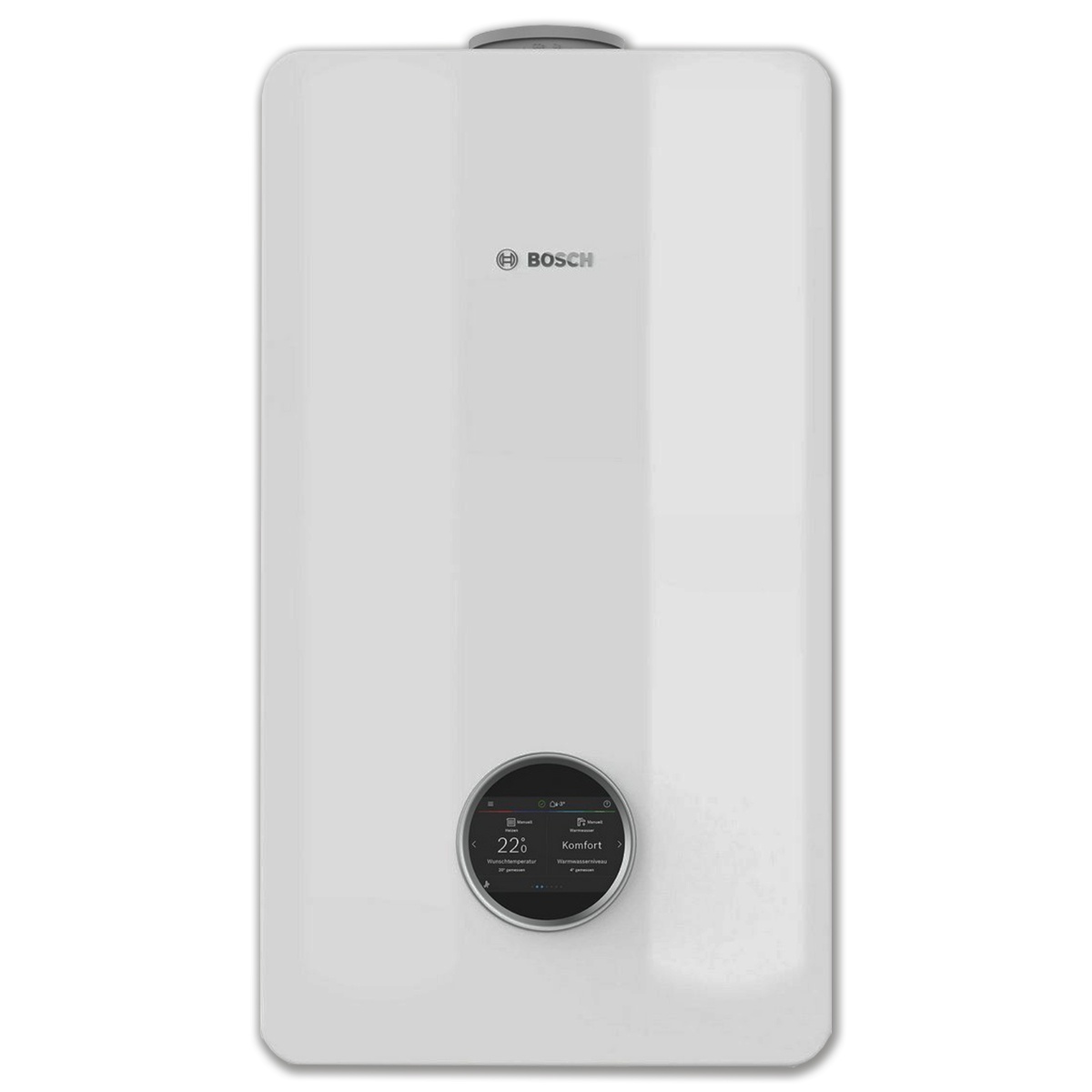

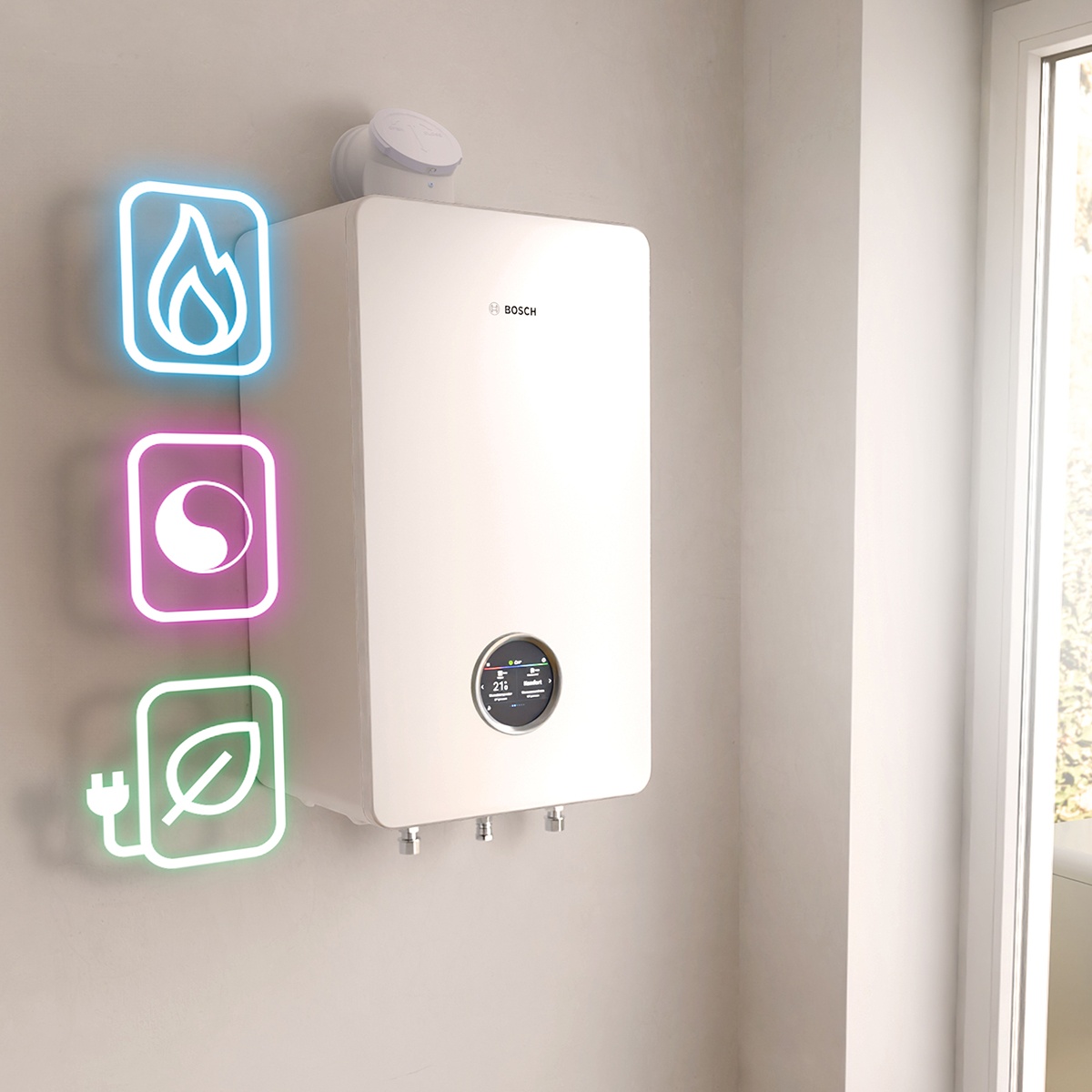

Wärmepumpen-Hybridgerät:

• bestehend aus: Hybridheizgerät, Haltebügel, Montageschablone, Außentemperaturfühler, Produktdokumentation, Schlauch für Hybridpumpen-Entlüfter, Schlauch für Wärmezellen-Entlüfter, Entleerhahn, Connect-Key (Internet-Gateway und Funkmodul für die Fernbedienung und Fernüberwachung der Heizung), Schläuche für Sicherheitsventil und Kondensatablauf, Übergangsstück, Doppelnippel und Siebfilter
• Gas-Brennwert-Hybridsystem zur zentralen Wärme- und Warmwasserbereitung
• funktioniert als eigenständiges Gas-Brennwertgerät oder Hybridsystem
• All-In-One-Heizung: vorbereitet für den Anschluss einer Luft-Wasser-Wärmepumpen Außeneinheit
• OptiEnergy-Hybridsystem: ohne Pufferspeicher möglich
• einfache Bedienung am 5 Zoll Farb-Touch Bedienfeld UI 800 mit integrierter EMS Systemreglerfunktion für bis zu vier Heizkreise
• Aluminium-Silizium Warmeblock C5 mit optimaler Zugänglichkeit bei der Wartung
• Betrieb mit Gas, Wasserstoff, als Hybrid oder als 100%ige Wärmepumpen-Inneneinheit möglich
• zertifiziert für bis zu 20 % Wasserstoffbeimischung
• Werkseitig eingestellt auf Erdgas 2E (2H), einfache Umstellung auf andere Gasarten 2L(LL) über Gas-Einstelldüse
• Flüssiggasbetrieb über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich
• unkomplizierte Installation: Plug-and-Play

Highlights auf einem Blick:

• einfacher und schneller 1:1 Gerätetausch an bereits bestehende Anschlüsse vorhandener Gas-Heizgeräte
• einfach und flexibel umrüstbar auf Hybrid*, Wärmepumpe*/** oder Wasserstoff*/***
• dank integrierter Hybrideinheit Anschluss einer Wärmepumpen-Außeneinheit innerhalb eines Tages möglich
• schnelle und einfache Integration eines Elektromoduls** für rein elektrischen Betrieb inklusive Anbindung einer Wärmepumpen-Außeneinheit
• eine Steuerung mit integriertem Farb-Touchdisplay UI 800 für das gesamte Heizsystem
• erfüllt in der Option Hybrid* und Wärmepumpe*/** die aktuellen Anforderungen des Gebäudeenergiegesetzes (GEG)

Mehr Sicherheit und Flexibilität:

• Option 1 - Gas: einfacher und schneller 1:1 Gerätetausch an die bestehenden Anschlüsse vorhandener Gas-Heizgeräte
• Option 2 - Hybrid*: Anschluss einer Wärmepumpen-Außeneinheit an die im Gerät integrierte Hybrideinheit, weitere zusätzliche Änderungen am Heizsystem sind nicht notwendig
• Option 3 - Wärmepumpe*: einfache und schnelle Integration eines Elektromoduls** und Anbindung einer Wärmepumpen-Außeneinheit direkt an die bereits integrierten Anschlüsse der Compress Hybrid 5800i G ermöglichen einen 100% elektrischen Betrieb des Heizsystems

Hinweis: *Umbau und kostenpflichtiger Bezug weiterer Komponenten / Umrüstsets erforderlich. **ab 2026 verfügbar. ***voraussichtlich ab 2029 verfügbar.

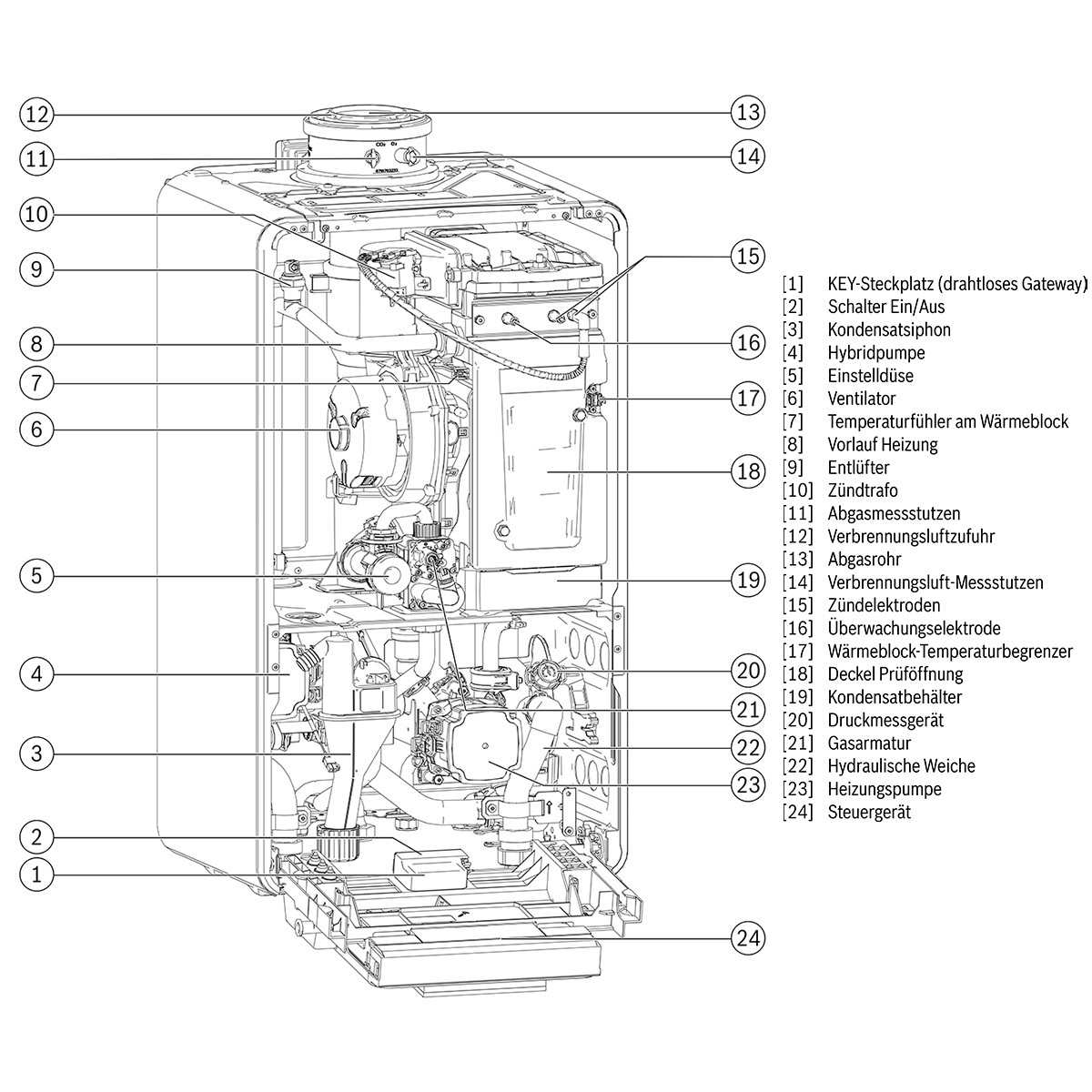

Serienmäßige Ausstattung:

• Heizkreispumpe und Pumpe für Wärmepumpenkreis integriert
• neue XCU Steuereinheit mit integrierten Hybridfunktionen
• messtechnische Verbrauchsdatenerfassung nach BEG integriert

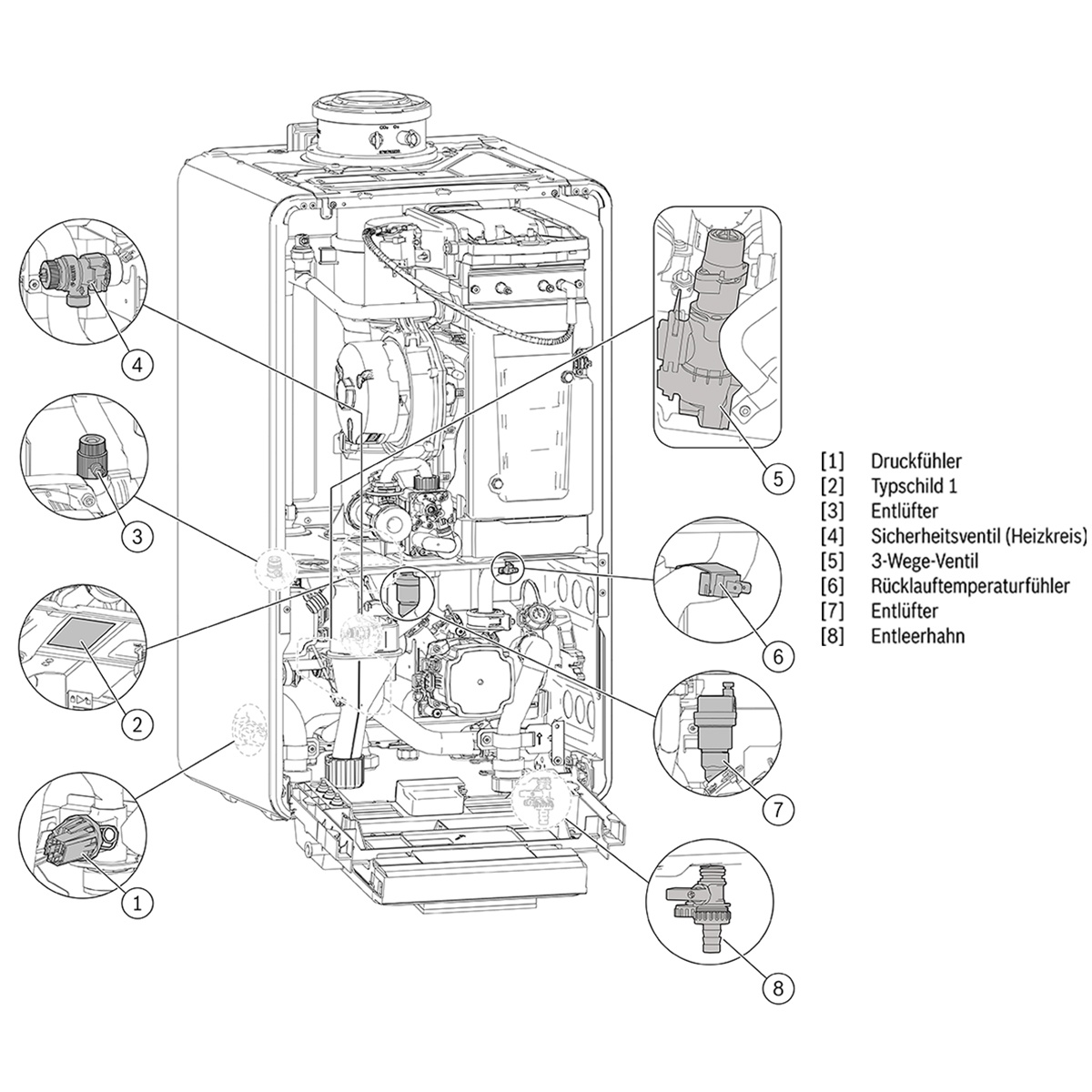

• Entlüfter, Absperrhahn mit Schmutzfilter Sicherheitsventil
• Temperaturbegrenzer
• Connect-Key: K 40 RF zur einfachen Vernetzung mit HomeCom Pro und HomeCom Easy
• Außentemperaturfühler für außentemperaturgeführte Regelung mit dem Bedienfeld UI800

Gaseinstellung:

• das Gerät wird werkseitig auf Erdgas der Kategorie 2E (2H) eingestellt und verplombt und ist nicht dafür vorgesehen, beim Betrieb mit Erdgas H eingestellt zu werden
• die Gasart kann von Erdgas 2E (2H) auf Erdgas 2L(LL) direkt im Gerät umgestellt werden hierbei ist eine CO2- oder O2-Einstellung erforderlich
• Flüssiggasbetrieb über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich

Technische Daten:

Installationszubehör IW-BO-1:

• Kurzschlussleitung für CSH5800iG
• bei Verwendung ohne Außeneinheit

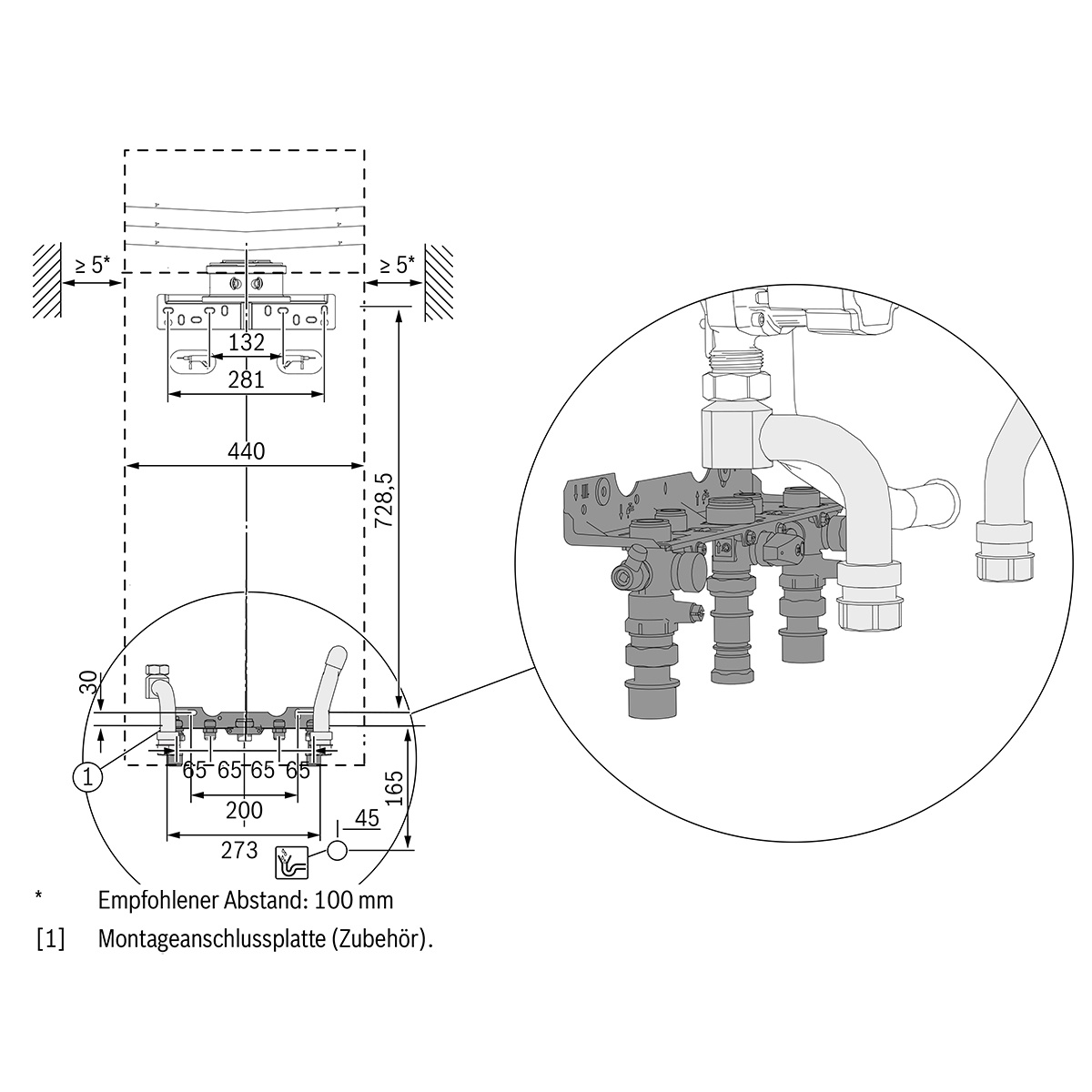

Montageanschlussplatte:

• für Speicheranschluss
• komplett für Erd- und Flüssiggas
• inkl. Wartungshähne R 3/4" Zoll
• mit Entleerventilen
• mit Gashahn inkl. TAE R 1/2" Zoll
• für die Aufputzmontage
• Typ: NR. 993

Trichtersiphon:

• aus Hostalen
• Anschluss: R 1" Zoll
• mit Schieberosette

Schlammabscheider:

• Magnetit-/Schlammabscheider
• mit leistungssteigernder magnetischer Unterstützung durch abnehmbaren, externen Magnet
• inkl. Isolierung

Technische Daten:

• Rohranschluss: Innengewinde
• Nennweite: DN 25
• Einbaulänge: 90 mm
• Durchfluss max.: 2,0 m³/h
• Betriebsdruck max.: 6 bar
• Fließgeschwindigkeit Druckverlust 0,50 m/s: 1,0 kPa, 0,75 m/s: 1,0 kPa, 1,00 m/s: 3,5 kPa
• Temperatur max.: 110 °C
• Inhalt: 0,39 Liter
• Gewicht: 2,3 kg
• Typ: H-SD25

Ausdehnungsgefäß:

• für geschlossene Heizungsanlagen
• mit Befestigungsfüßen
• Betriebstemperatur max.: 120 °C
• Vordruck: 1,5 bar
• Inhalt: 35 Liter
• Farbton: Silber
• Typ: MAG 35

Anschlussset Ausdehnungsgefäß:

• Kessel-Füll- und Entleerhahn
• flexiblem Edelstahl Schlauch 3/4" Zoll
• Länge: 1 m
• Kappenventil für Ausdehnungsgefäß mit KFE-Ventil
• Dichtungen
• für Ausdehnungsgefäße Anschluss 3/4" Zoll und 1" Zoll
• Typ: AAS

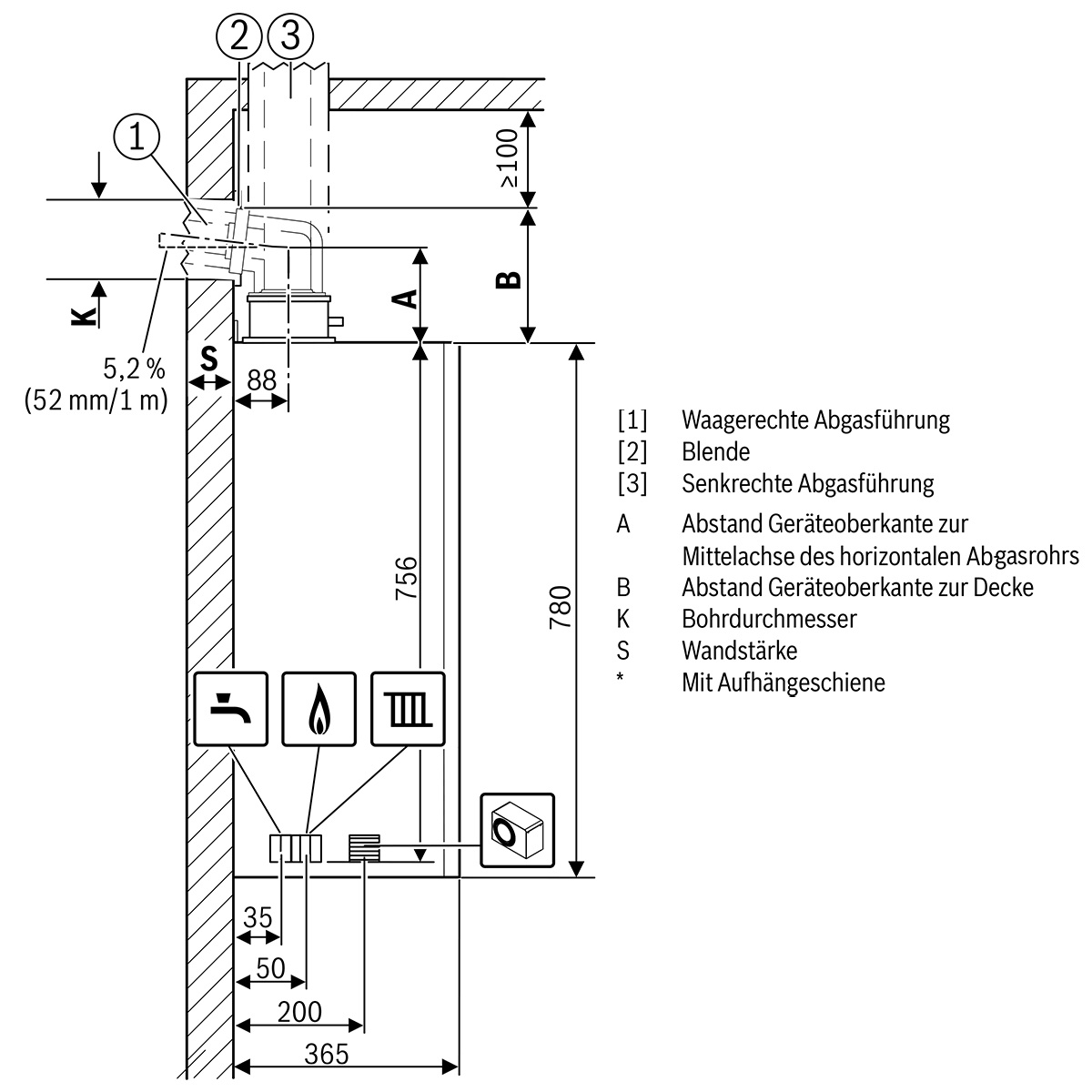

Grundbausatz:

• Paket Luft-/Abgasführung waagerecht zum Schacht DN80/125
• Anschluss: am Gerät oben
• UV-beständig
• Schachtabdeckung aus Kunststoff in Schwarz
• 1 x Bogen 87° konzentrisch mit Prüföffnung
• 1 x konzentrische Mauerdurchführung 500 mm ohne Muffe
• 1 x Abdeckblende D 125
• 1 x Stützbogen (2-teilig) mit Auflageschiene
• 6 x Abstandshalter
• 1 x Mündungsrohr 500 mm DN 80
• 1 x Gleitmittel
• Typ: FC-Set80-C93x

Abgasrohrset:

• Abgasrohre DN80
• 4 x Rohr DN80 1950 mm
• 1 x Rohr DN80 950 mm
• 2 x Rohr + Prüfrohr DN80 450 mm
• Effektivlänge ca. 9,65 m
• Material: Kunststoff pp
• Typ: FC-Set-SR80

Wärmepumpen-Hybridpaket:

• Artikel-Nr.: 7739624828
