- Artikel-Nr.: 10011701
- Herstellernummer: 3866-02.000

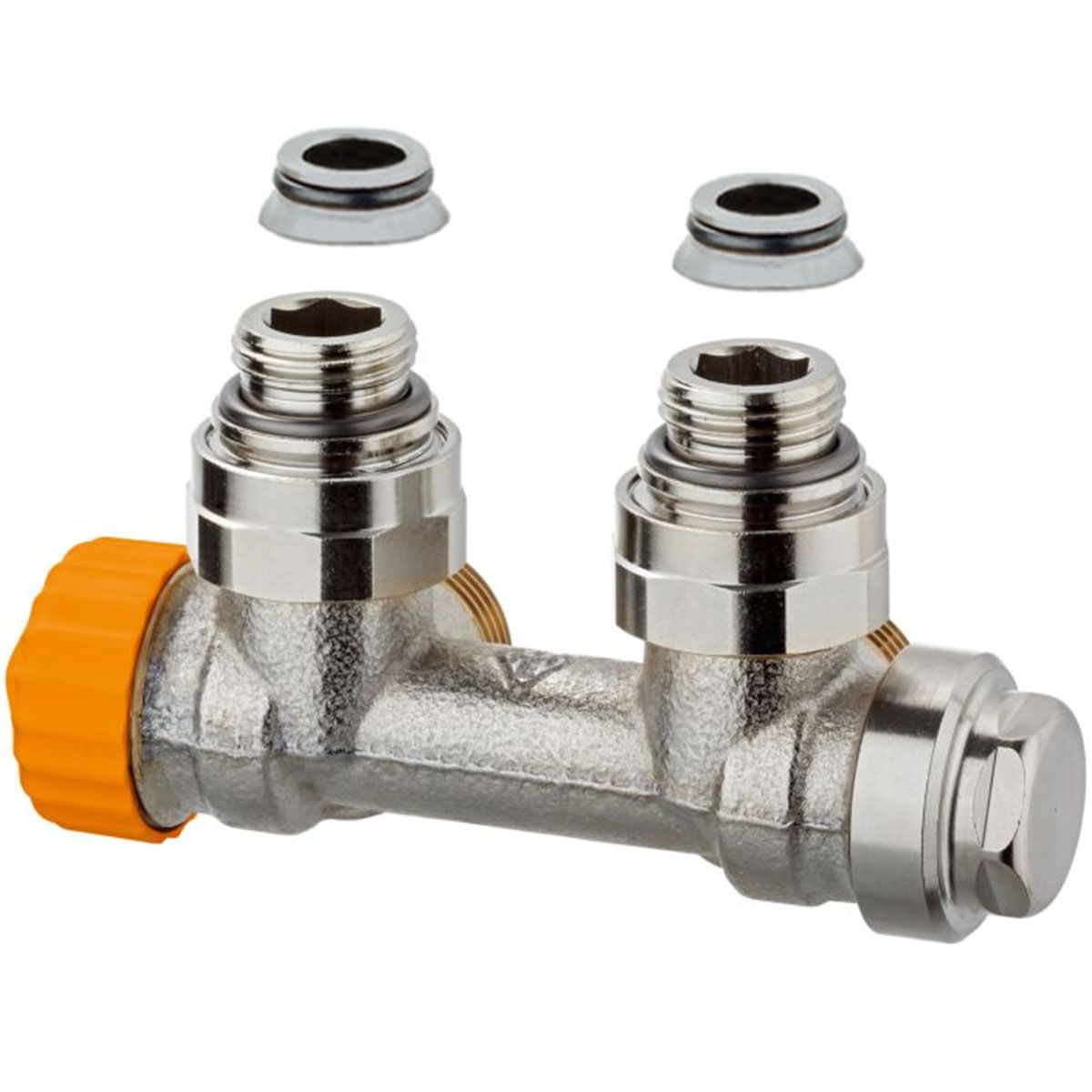

Produktinformationen "IMI Heimeier Ventilhahnblock Eckform Multilux Eclipse AFC 3866-02.000"
Lieferumfang:
- 1 x IMI Heimeier Ventilhahnblock
Beschreibung:
- Thermostat-Ventilunterteil Eckform mit automatischer Durchflussregelung (AFC-Technologie)
- geeignet für Heizkörper mit unterem Zweipunktanschluss, Ventilheizkörper und Zweirohranlagen
- absperrbare Verschraubung flachdichtend
- Vor- und Rücklauf absperrbar
- Anschluss für Entleerungs- und Fülleinrichtung
- Durchflussregler kann gegen das Absperroberteil getauscht werden, dadurch geeignet für die Montage rechts oder links am Heizkörper
- das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden
- Gehäuse aus korrosionsbeständigem entzinkungsfreiem Rotguss vernickelt mit Niro-Stahlspindel und doppelter O-Ring-Abdichtung

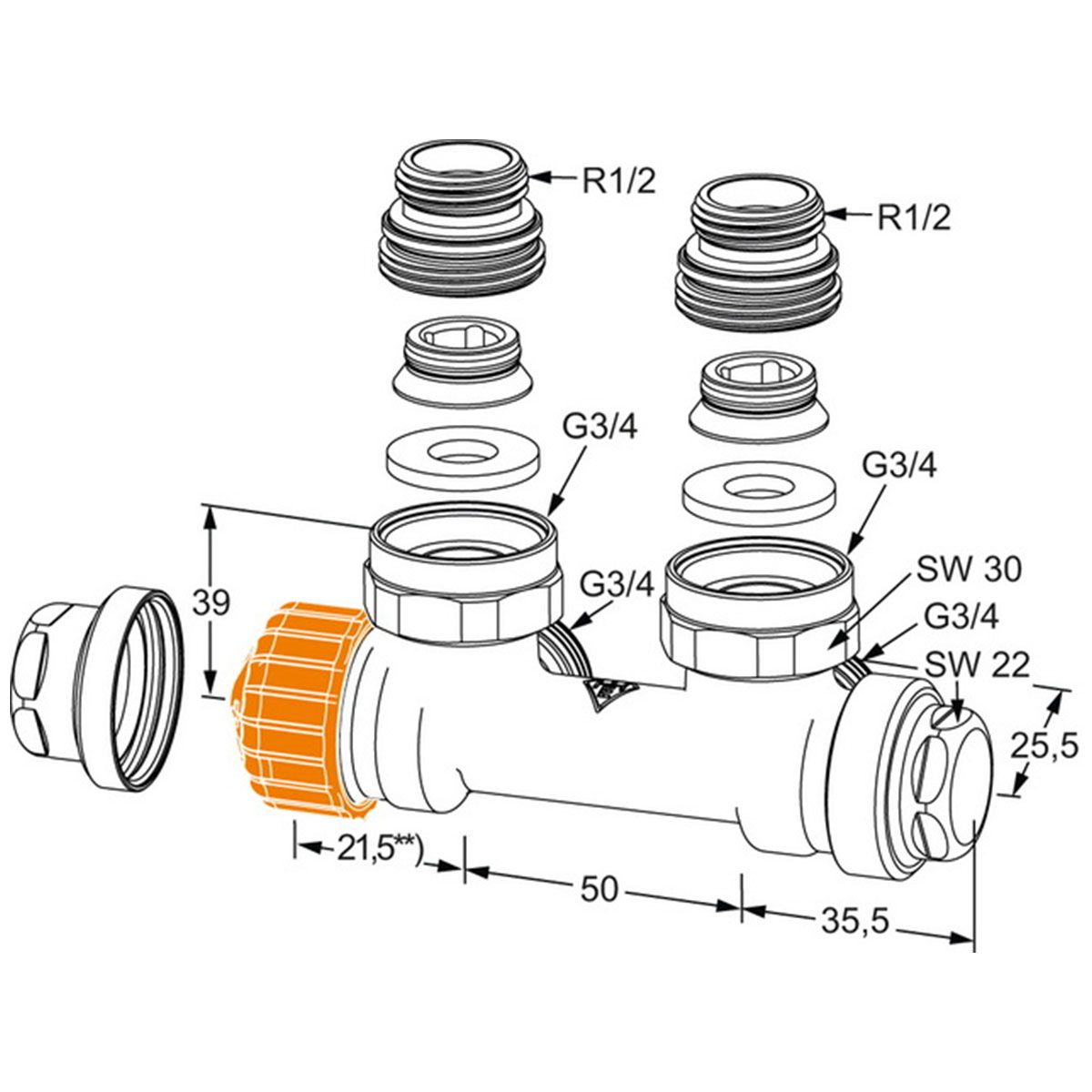

- Mittenabstand der Anschlüsse 50 mm (+/- 1,0 mm)
- Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar
- der eingestellte Durchfluss wird nicht überschritten
- Voreinstellung mit Einstellschlüssel oder Maulschlüssel SW 11
- geeignet für alle Ventilgehäuse mit II+ Kennzeichnung
AFC-Technologie:
- Automatic Flow Control (automatische Durchflussregelung)
- der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Ventil eingestellt, dadurch ist der hydraulische Abgleich mit einem Dreh erledigt
- der eingestellte Durchfluss wird nicht überschritten auch bei einem Überangebot, z.B. aufgrund schließender Nachbarventile oder während der morgendlichen Aufheizphase, regelt Multilux Eclipse den Durchfluss automatisch auf den eingestellten Wert
- das Ventil regelt den Durchfluss unabhängig vom Differenzdruck
- komplexe Berechnungen zur Ermittlung der Einstellwerte sind deshalb nicht erforderlich
Technische Daten:
- Betriebstemperatur max.: 120 °C mit Verkleidung 90 °C
- Betriebstemperatur min.: -10 °C
- Betriebsdruck max.: 10 bar
- Durchflussbereich: stufenlos eingestellbar 10 - 150 l/h (Werkseinstellung 150 l/h
- Diffeenzdruck min. 10 - 100 l/h: 10 kPa
- Differenzdruck min. 100 - 150 l/h: 15 kPa
- Differenzdruck max.: 60 kPA
- Ausführung: Eckform
- Anschluss Außengewinde: G 3/4" in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr
- Anschluss Innengewinde: IG 1/2"
- Typ: Multilux Eclipse
- Hersteller: IMI Heimeier
- Artikel-Nr.: 3866-02.000
Herstellerinformationen:
IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland
E-Mail: info.de@imi-hydronic.com
