Viessmann Vitocal 060-A T0S-R290 Trinkwasserwärmepumpe Solar 250L Z028431 Außenluftbetrieb
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036557
- Herstellernummer: Z028431
Produktinformationen "Viessmann Vitocal 060-A T0S-R290 Trinkwasserwärmepumpe Solar 250L Z028431 Außenluftbetrieb"
Lieferumfang:
- 1 x Viessmann Trinkwasserwärmepumpe Vitocal 060-A T0S-R290
- 1 x Viessmann technische Unterlagen
- 1 x Viessmann Außenluftadapter DN160
Beschreibung:

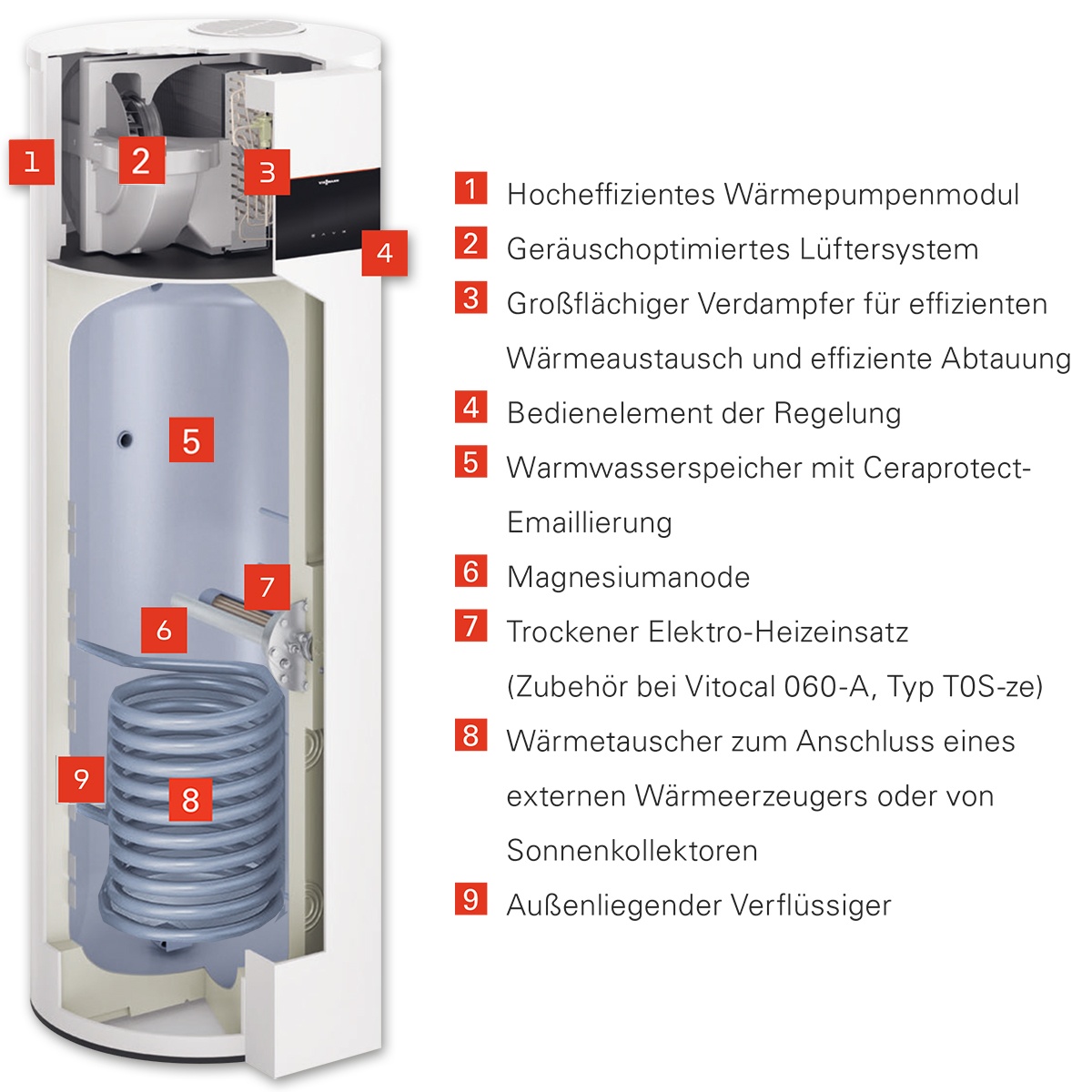

- bestehend aus Luft-Wasser-Wärmepumpen Modul, Speicher-Wassererwärmer, Außenluftadapter und integrierter Regelung mit Touch-Display (Vitodens 100 Typ)
- mit integriertem Wärmetauscher für den Anschluss eines externen Wärmeerzeugers oder von Sonnenkollektoren
- gefüllt mit natürlichem Kältemittel R290
- für den Betrieb mit selbsterzeugten Strom, zum Beispiel von einer Photovoltaikanlage
- senkrecht stehende Warmwasser-Wärmepumpe zur Innenaufstellung für Außenluft- und Umluftbetrieb (Umluftbetrieb Mindestraumvolumen 20 m³)
- mit im Gerät integriertem Kommunikationsmodul
- einfache Inbetriebnahme durch vormontierte Einheit und voreingestellte Regelung
- Bedienung, Optimierung, Wartung, Service und Monitoring des Geräts über Smartphone mit der ViCare App und ViGuide web in Verbindung mit integrierter Internetschnittstelle
- geführte Inbetriebnahme über ViGuide Mobile
- Schnellaufheizung-Funktion mit Elektroheizeinsatz (Zubehör nicht im Lieferumfang enthalten)
- Speicher-Wassererwärmer aus Stahl mit Ceraprotect-Emaillierung und zusätzlichem kathodischen Schutz durch Magnesium-Schutzanode
- Wahl des benötigten Zapfprofils (XL/L) durch Hyteresis Einstellung
- durch außen um die Speicherwandung geführte Sicherheitswärmetauscher (Verflüssiger) hermetische Trennung von Trinkwasser- und Kältemittelkreislauf
- Aufheizung des Speicher-Wassererwärmers über das Wärmepumpenmodul bis 65 °C zur erhöhten Trinkwasserhygiene bei effizientem Betrieb
- Erwärmung des Trinkwassers auf 62 °C über Wärmepumpenmodul bei Lufttemperaturen über -5 °C mit Elektroheizeinsatz EHE 1,5 kW (nicht im Lieferumfang enthalten) als zusätzliches Zubehör oder externen Wärmeerzeuger
- mit bedarfsabhängiger Regelung der Wärmepumpe und getrennt einstellbaren Zeitprogrammen für Trinkwassererwärmung und Zirkulation
- SG Ready und Eigenstromnutzung in Verbindung mit Photovoltaikanlage
- Smart-Grid-fähig: Eigenstromnutzung über Wärmepumpe
- anschlussfertig verdrahtet
Technische Daten:
| Zapfprofil | L | XL | |||||||
| Leistungsdaten für Außenluftbetrieb nach EN 16147:2017 Kalttemperatur bei A2/W10-56 (Lufteintrittstemperatur 2 °C / Raumtemperatur 20 °C) | Leistungszahl ε (COP) | 2,49 | 2,92 | ||||||
| Aufheizzeit | h:min | 11:46 | 11:46 | ||||||
| Bereitschaftsverlust (Pes) | W | 35 | 35 | ||||||
| Max. nutzbare Wassermenge (40 °C) | l | 322 | 322 | ||||||
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 104 | 120 | ||||||
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 986 | 1392 | ||||||
| Nennheizleistung (Prated) | kW | 0,955 | 0,955 | ||||||
| Leistungsdaten für Außenluftbetrieb nach EN 16147:2017 Mitteltemperatur bei A7/W10-56 (Lufteintrittstemperatur 7 °C / Raumtemperatur 20 °C) | Leistungszahl ε (COP) | 3,07 | 3,42 | ||||||
| Aufheizzeit | h:min | 9:34 | 9:33 | ||||||
| Bereitschaftsverlust (Pes) | W | 27 | 24 | ||||||
| Max. nutzbare Wassermenge (40 °C) | l | 342 | 342 | ||||||
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 128 | 140 | ||||||
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 800 | 1196 | ||||||
| Nennheizleistung (Prated) | kW | 1,248 | 1,249 | ||||||
| Leistungsdaten für Außenluftbetrieb nach EN 16147:2017 Warmtemperatur bei A14/W10-56 (Lufteintrittstemperatur 14 °C / Raumtemperatur 20 °C) | Leistungszahl ε (COP) | 3,22 | 3,66 | ||||||
| Aufheizzeit | h:min | 8:09 | 8:09 | ||||||
| Bereitschaftsverlust (Pes) | W | 26 | 26 | ||||||
| Max. nutzbare Wassermenge (40 °C) | l | 340 | 340 | ||||||
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 134 | 150 | ||||||
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 764 | 1114 | ||||||
| Nennheizleistung (Prated) | kW | 1,455 | 1,455 | ||||||
| Leistungsdaten für Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen nach EN 16147:2017 bei A20/W10-53 (Lufteintrittstemperatur 20 °C / Raumtemperatur 20 °C) | Leistungszahl ε (COP) | 3,26 | 3,75 | ||||||
| Aufheizzeit | h:min | 7:37 | 7:37 | ||||||
| Bereitschaftsverlust (Pes) | W | 26 | 26 | ||||||
| Max. nutzbare Wassermenge (40 °C) | l | 337 | 337 | ||||||
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 136 | 154 | ||||||
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 753 | 1085 | ||||||
| Nennheizleistung (Prated) | kW | 1,544 | 1,544 | ||||||
| Einsatzgrenzen | Lufteintrittstemperatur | °C | -5 bis +35 | ||||||
| Umgebungstemperatur | °C | +3 bis +35 | |||||||
| Dauerleistung bei Trinkwassererwärmung von 10 auf 45 °C in Verbindung mit einem externen Wärmeerzeuger mit entsprechender Leistung und einem Heizwasser Volumenstrom von 3,0 m3/h | Heizwasservorlauftemperatur 70 °C | kW | 25 | ||||||
| l/h | 614 | ||||||||
| Heizwasservorlauftemperatur 60 °C | kW | 17 | |||||||
| l/h | 417 | ||||||||
| Heizwasservorlauftemperatur 50 °C | kW | 9 | |||||||
| l/h | 221 | ||||||||
| Elektrische Werte Max. elektrische Leistungsaufnahme | Mit Elektro-Heizeinsatz-EHT | kW | 2,25 | ||||||
| Ohne Elektro-Heizeinsatz-EHT | kW | 0,75 | |||||||
| Elektrische Leistungsaufnahme der Wärmepumpe | kW | 0,425 | |||||||
| Elektrische Leistungsaufnahme des Elektro-Heizeinsatz-EHT | kW | 1,5 | |||||||
| Netzanschluss | 1/N/PE 230 V∼/50 Hz | ||||||||
| Nennstrom | Mit Elektro-Heizeinsatz-EHT | A | 9,8 | ||||||
| Ohne Elektro-Heizeinsatz-EHT | A | 3 | |||||||
| Absicherung der Regelung | A | 10 | |||||||
| Kommunikationsmodul (eingebaut) | Frequenzband WiFi | MHz | 2400 bis 2483,5 | ||||||
| Max. Sendeleistung | dBm | 15 | |||||||
| Versorgungsspannung | V | 5 | |||||||
| Heizbetrieb Max. Luftvolumenstrom freiblasend | Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen | m³/h | 331 | ||||||
| Außenluftbetrieb | m³/h | 375 | |||||||
| Integrierter Speicher-Wassererwärmer | Werkstoff | Stahl emailliert | |||||||
| Inhalt | l | 246 | |||||||
| Max. zulässige Trinkwassertemperatur | °C | 80 | |||||||
| Max. erreichbare Trinkwassertemperatur im Wärmepumpenbetrieb ohne zusätzliche Wärmequelle | °C | 62 | |||||||
| Max. zulässiger Betriebsdruck | bar / MPa | 10 / 1 | |||||||
| Mindestraumvolumen für Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen | m³ | 20 | |||||||
| Max. Druckverlust im Luftleitungssystem für Umluftbetrieb mit Luftaustritt nach außen, Außenluftbetrieb und Abluftbetrieb | bar / MPa | 1 / 100 | |||||||
| Kältekreis | Arbeitsmittel | R290 | |||||||
| Kältemitteltyp | Natural | ||||||||
| Füllmenge | kg | 0,150 | |||||||
| Treibhauspotenzial (GWP) | 0,02 | ||||||||
| CO2-Äquivalent | kg | 0,03 | |||||||
| Sicherheitsgruppe | A3 | ||||||||
| Zulässiger Betriebsdruck | bar / MPa | 28 / 2,8 | |||||||
| Anschlüsse (Außengewinde) | Kaltwasser, Warmwasser | R3/4 | |||||||
| Trinkwasserzirkulation | R3/4 | ||||||||
| Vorlauf / Rücklauf externer Wärmeerzeuger | G1 | ||||||||
| Kondenswasserablauf (Ø) | mm | 20 | |||||||
| Schallleistungspegel LW im Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen Messung in Anlehnung an EN 12102/EN ISO 9614-2, Genauigkeitsklasse 2 | Max. A-Bewerteter Schallleistungs-Summenpegel im Aufstellraum | dB(A) | 59 | ||||||
| Schalldruckpegel LW im Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen | Mit Richtfaktor Q = 2 und Abstand 3 m | dB(A) | 43 | ||||||
| Schallleistungspegel LW im Außenluftbetrieb Mit Luftkanal 4 m | Messung in Anlehnung an EN 12102/EN ISO 9614-2, Genauigkeitsklasse 2 | Innen | dB(A) | 48 | |||||
| Außen | dB(A) | 59 | |||||||
| Schallleistungspegel LW im Außenluftbetrieb | Mit Luftkanal 4 m, mit Richtfaktor Q = 2 und Abstand 3 m | Innen | dB(A) | 30 | |||||
| Außen | dB(A) | 39 | |||||||
| Energieeffizienzklasse nach EU-Verordnung-Nr. 812/2013 Trinkwassererwärmung bei Außenluftbetrieb | A+ | ||||||||

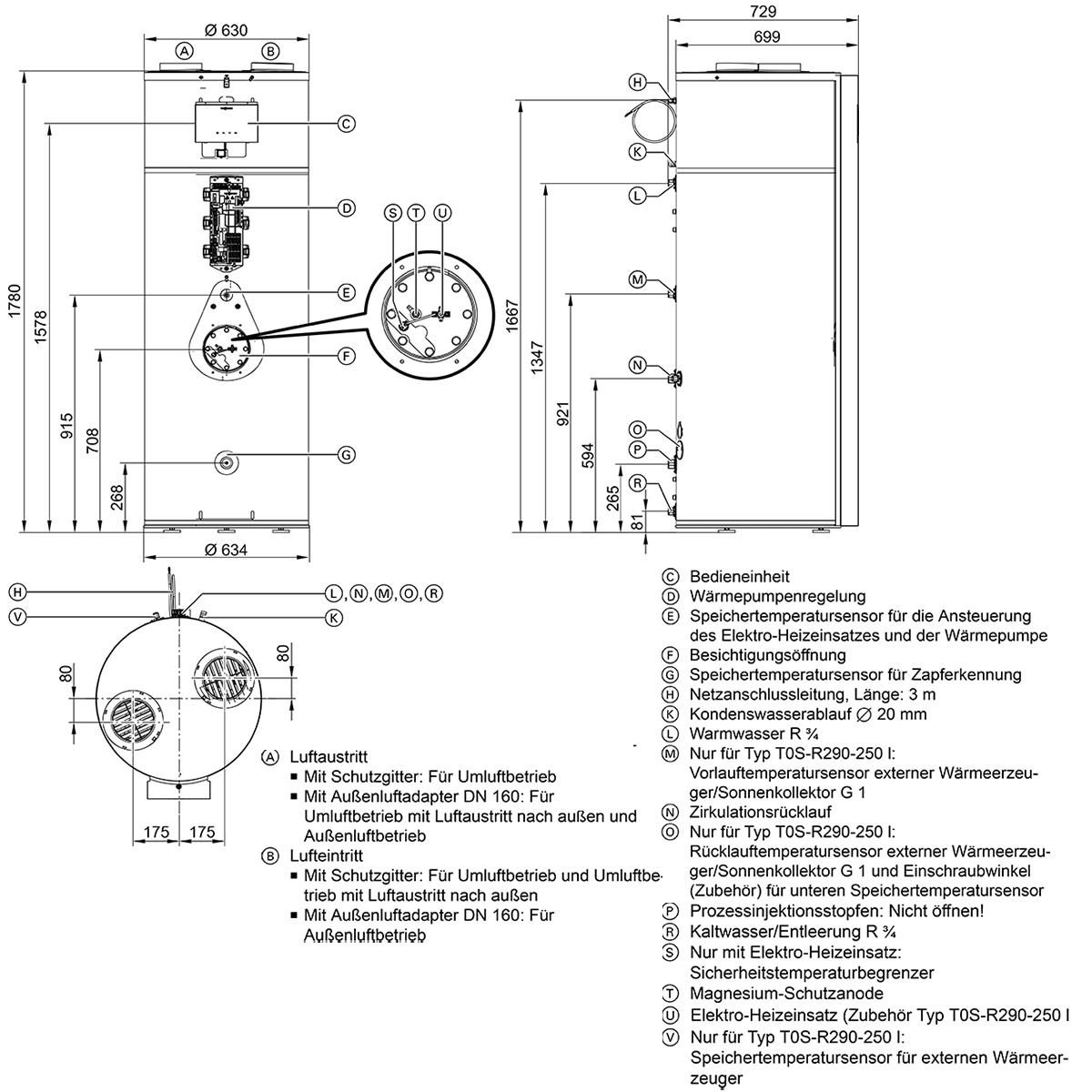

| Abmessungen | Tiefe | mm | 734 | ||||||
| Breite (Ø) | mm | 634 | |||||||
| Höhe | mm | 1780 | |||||||
| Kippmaß | mm | 1880 | |||||||
| Gewicht | kg | 160 | |||||||
| Farbton | Vitopearlwhite | ||||||||
| Hersteller | Viessmann | ||||||||
| Serie | Vitocal | ||||||||
| Typ | 060-A T0S-R290 | ||||||||
| Artikel-Nr. | Z028431 | ||||||||
