Wittigsthal UP Set Montageblock UP-fix Clever easy 20/2-A 4251795229459 inkl. Allmess Wasserzähler
- Artikel-Nr.: 10013603
Produktinformationen "Wittigsthal UP Set Montageblock UP-fix Clever easy 20/2-A 4251795229459 inkl. Allmess Wasserzähler"

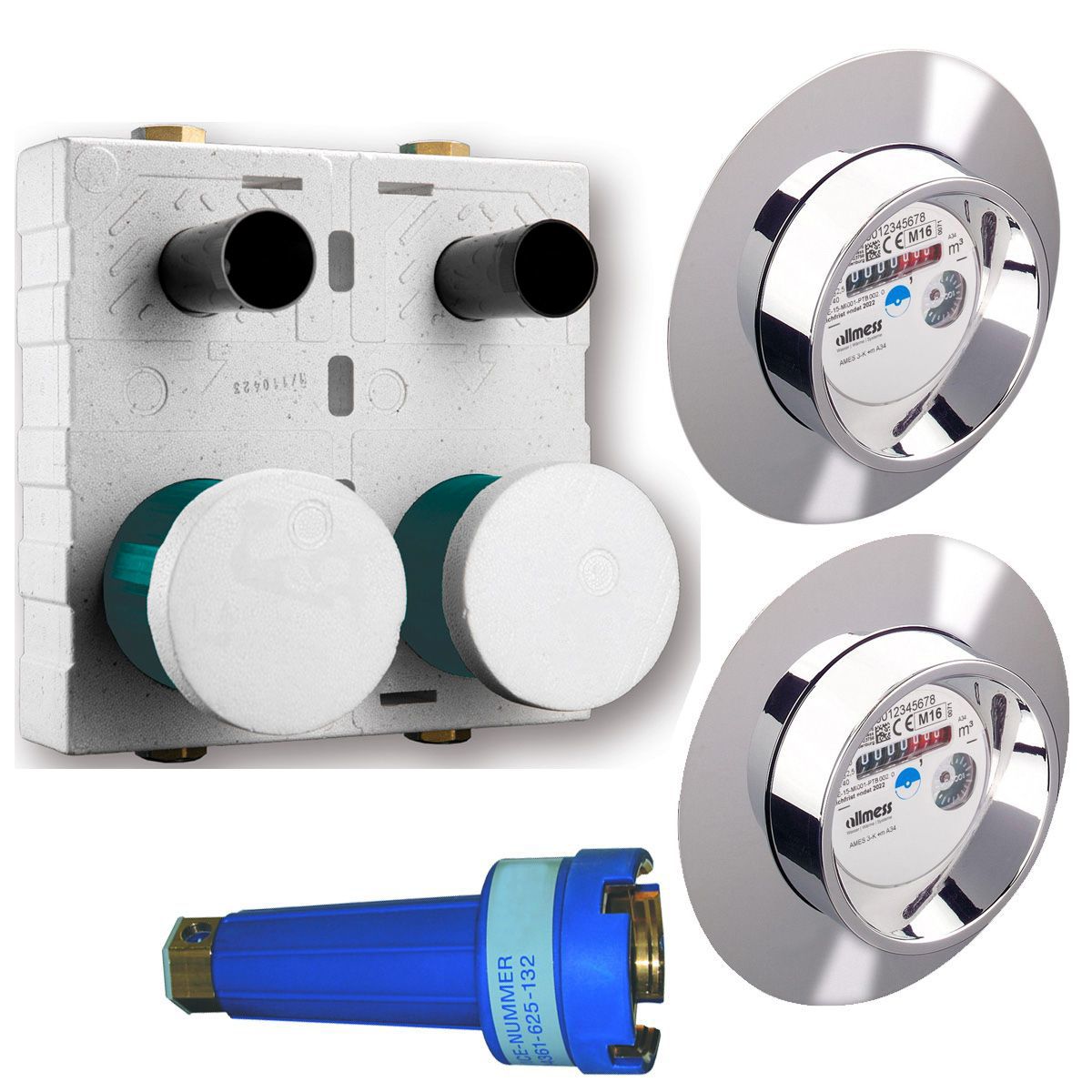

Lieferumfang:
- 1 x Wittigsthal Wasserzählermodul inkl. Universal-Montagewinkel
- 2 x Allmess Messkapselzähler Warm- / Kaltwasser
- 1 x Allmess Montageschlüssel

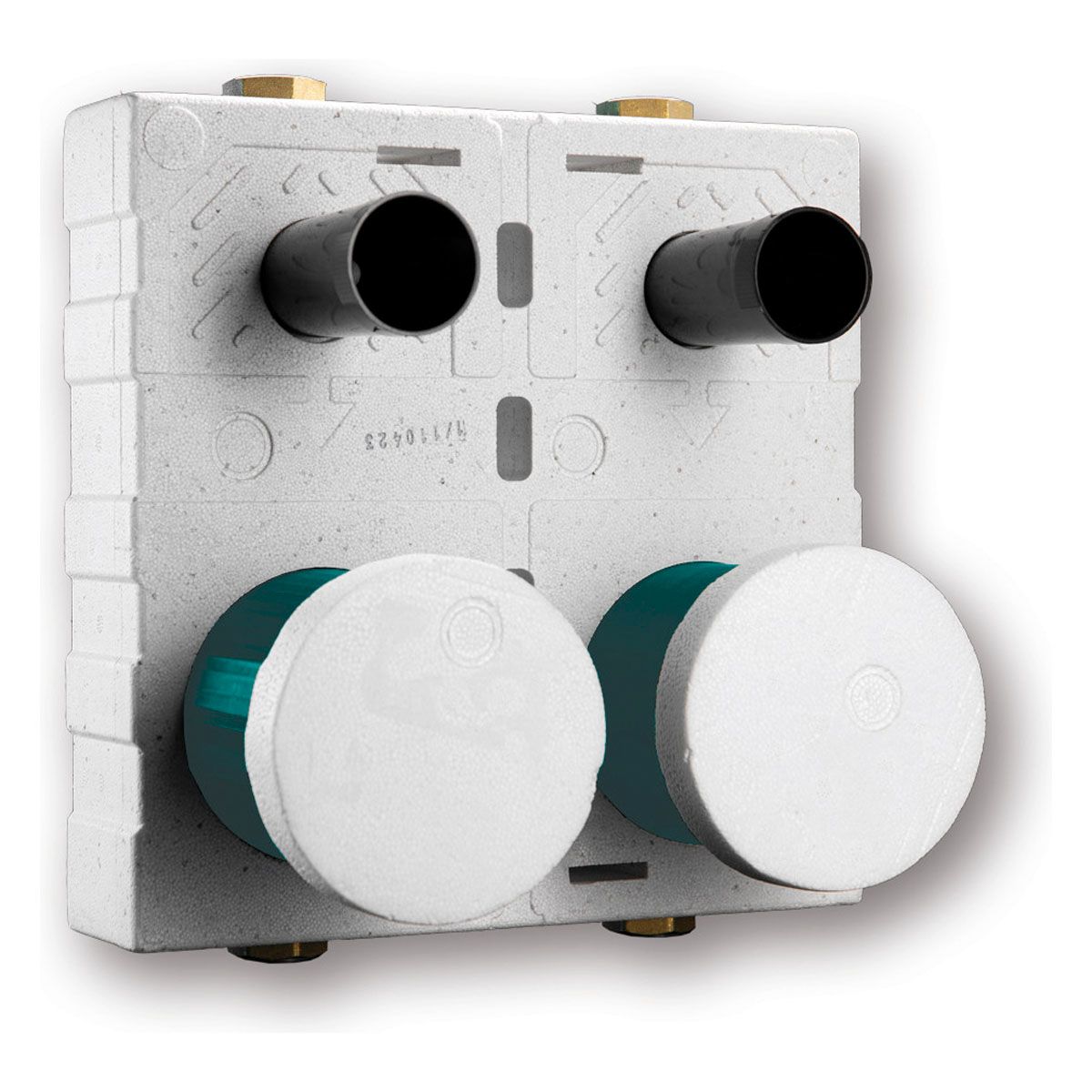

Wittigsthal Wasserzählermodul:
- Wasserzählermodul für eine optimale Montage von Unterputz-Wasserzählern mit eingebautem Tropfschutz auf der Wasserzähler-Seite
- eventuelles Tropfwasser wird gut sichtbar nach außen abgeleitet
- bei dem Austausch der Wasserzähler wird somit das Eindringen von Tropfwasser in die Wand verhindert
- nach gültiger DIN 50930, DIN 1988, novellierter TrinkwV, UBA und 4MS-Werkstofflisten konform
- erfü̈llt die aktuellen Anforderungen des GEG
- anschlussfertig vorinstalliert und 100%-dichtgeprüft
- Wasserzählermodul zwei Wasserzählerstrecken
- Wasserzählerstrecken - mit Unterputz-Ventil (DIN-DVGW-geprüft) und Wasserzählerunterteil für alle gängigen UP-Wasserzählerfabrikate bis Q3 = 2,5 m³/h laut MID
- Anschlüsse 3/4“ IG für universelle Anschlussmöglichkeiten
- Streckenabstand 150 mm
- Schaumstoffgehäuse Material Styropor mit polymerem Flammschutzmittel (HBCD-frei) nach DIN 4102 - B1 (schwer entflammbar)
- Ventile und Wasserzähler-Unterteile mit Bauschutzkappen
- wärme- und schallisoliert
- Lieferung im Schutzkarton verpackt

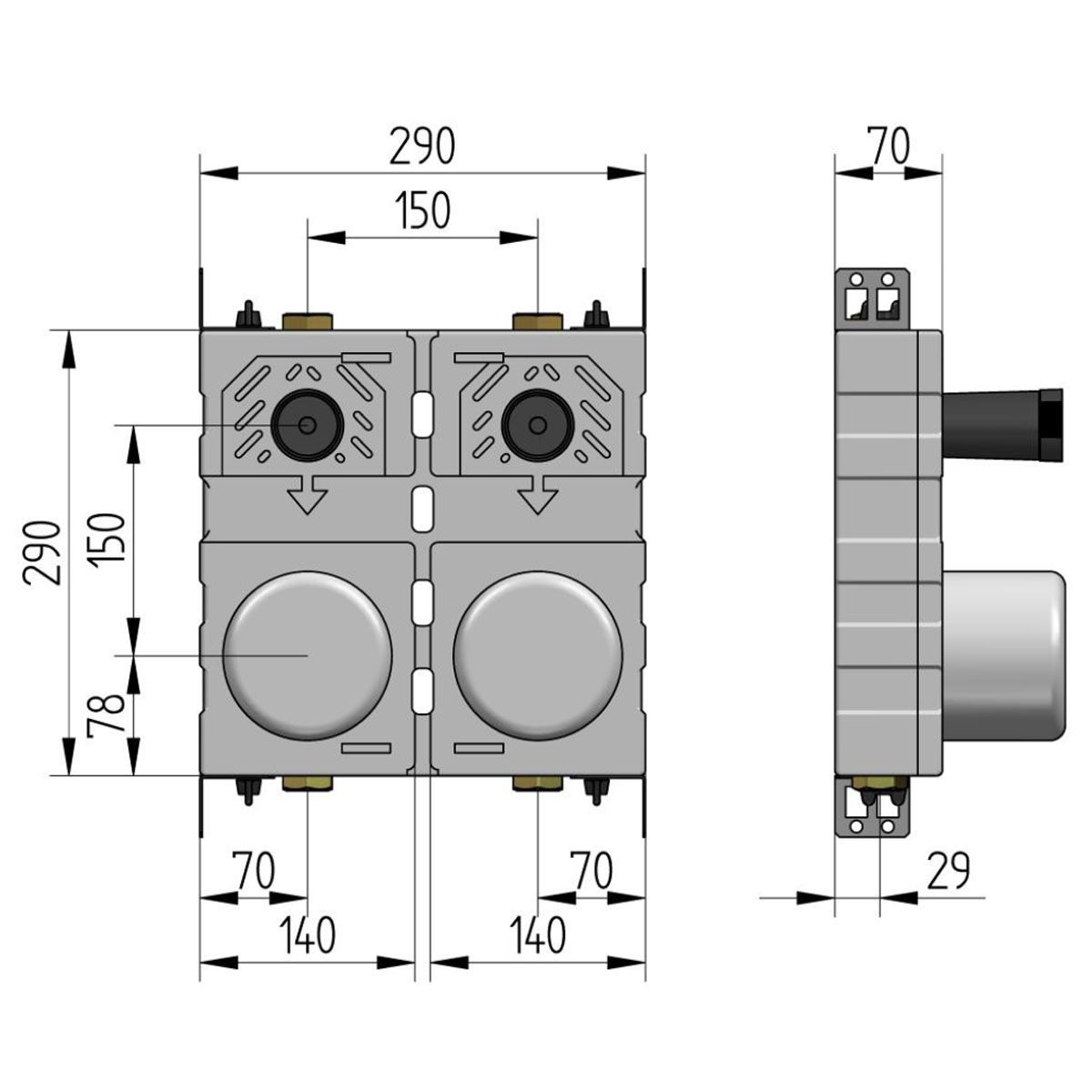

- Anschlüsse: 3/4" IG
- Streckenabstand: 150 mm
- Spindelmaß: 150 mm
- Breite: 290 mm
- Höhe: 290 mm
- Tiefe: 70 mm
- Gewicht ca.: 3,3 kg
- Serie: UP-fix-Plus
- Hersteller: Eisenwerk Wittigsthal GmbH
- Herstellernummer: 4251795229459

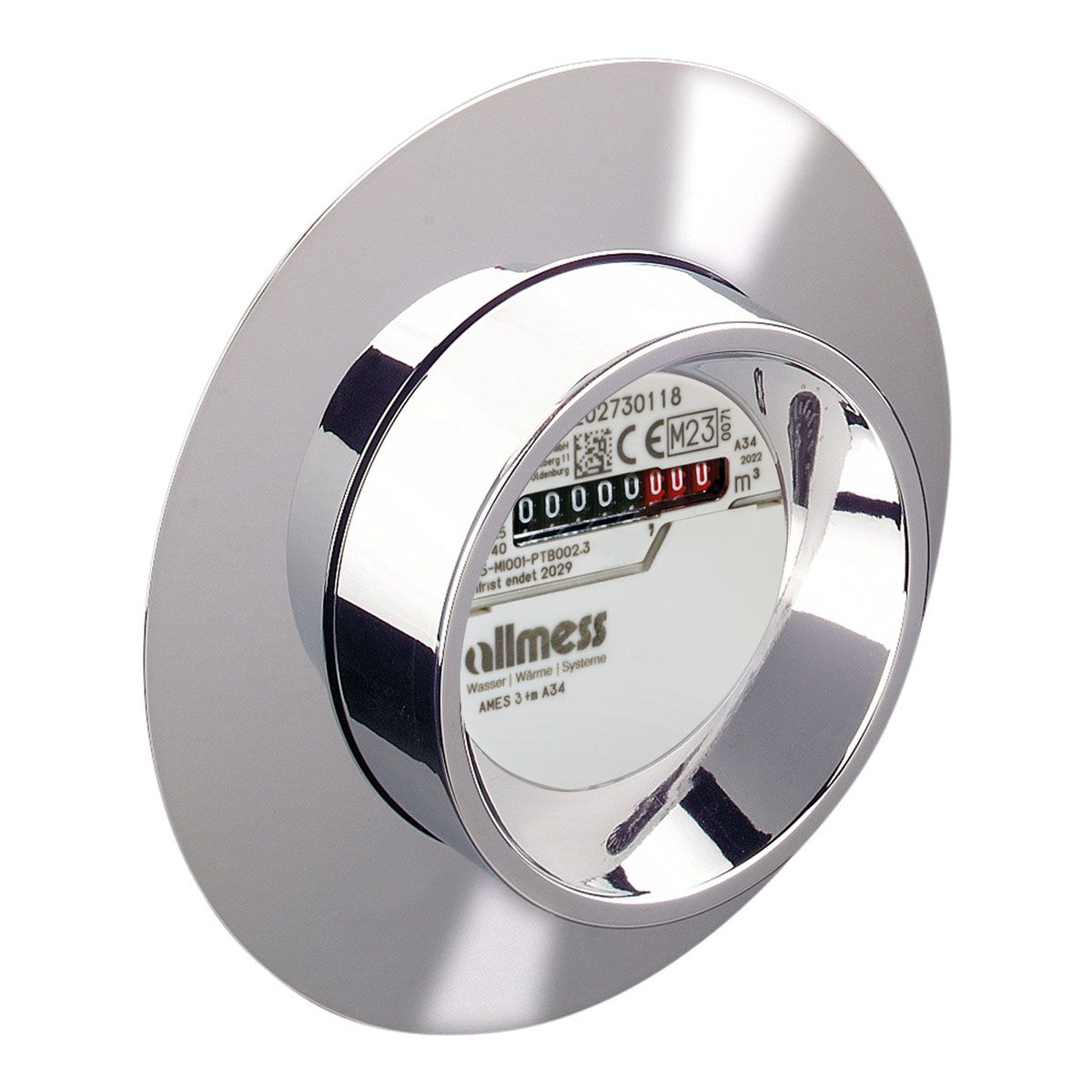

Messkapselzähler:
- Einstrahl-Flügelrad Messkapselzähler inkl. Beglaubigung (geeicht)
- für horizontale und vertikale Montage zugelassen nach MID
- Volltrockenläufer mit Metall/Saphir-Flügelradlagerung

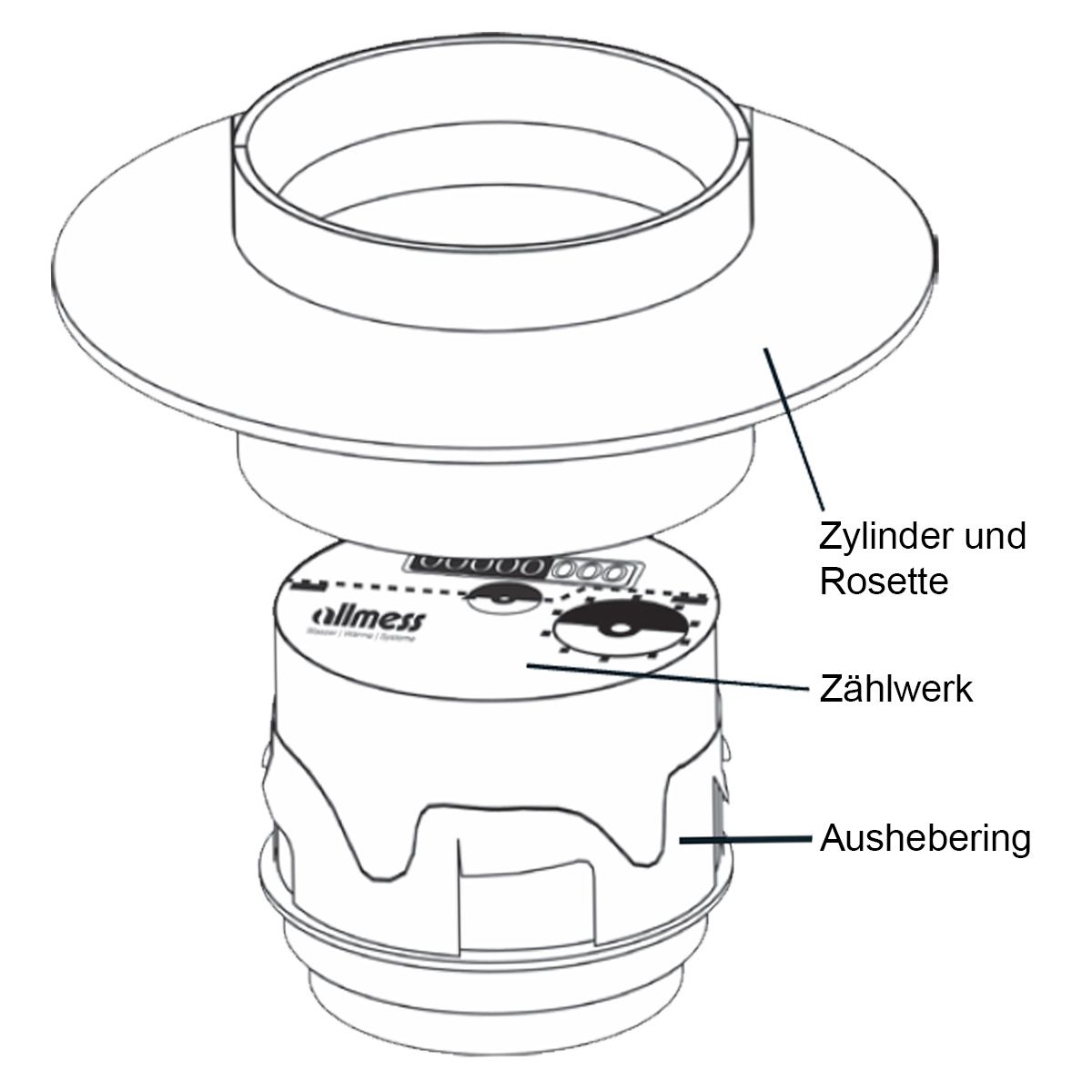

- mit um 360° drehbaren modularem Zählwerk
- serienmäßig vorbereitet für die nachträgliche Ausrüstung mit Kommunikationsmodulen (Funkmodul EquaScan, wM-Bus, M-BUS-Modul und Impulsmodul)
- komplett mit verchromten Zylinder und verchromter, runder Schubrosette Ø 140 mm für großen Putzausgleich, O-Ring-Dichtung und drahtloser FIX-Plombe
- Schnittstellenkennzeichnung A34 gemäß DIN EN ISO 4064-4
- mit DVGW Zertifikat
- mit Aushebering zum Einsatz im MK-System
- Zulässige Dauerbelastung Q3: 2,5 m³/h
- Durchflusskennwert kv: 3,125 m³/h
- Messbereich Ratio (Zulassung): R80 H / R50 V
- Anschluss: DN 15
- Universeller Temperaturbereich: 0,1 bis 90 °C
- Gewicht: 0,492 kg
- Serie: UP 6000
- Hersteller: Allmess
- Artikel-Nr.: 0201932206

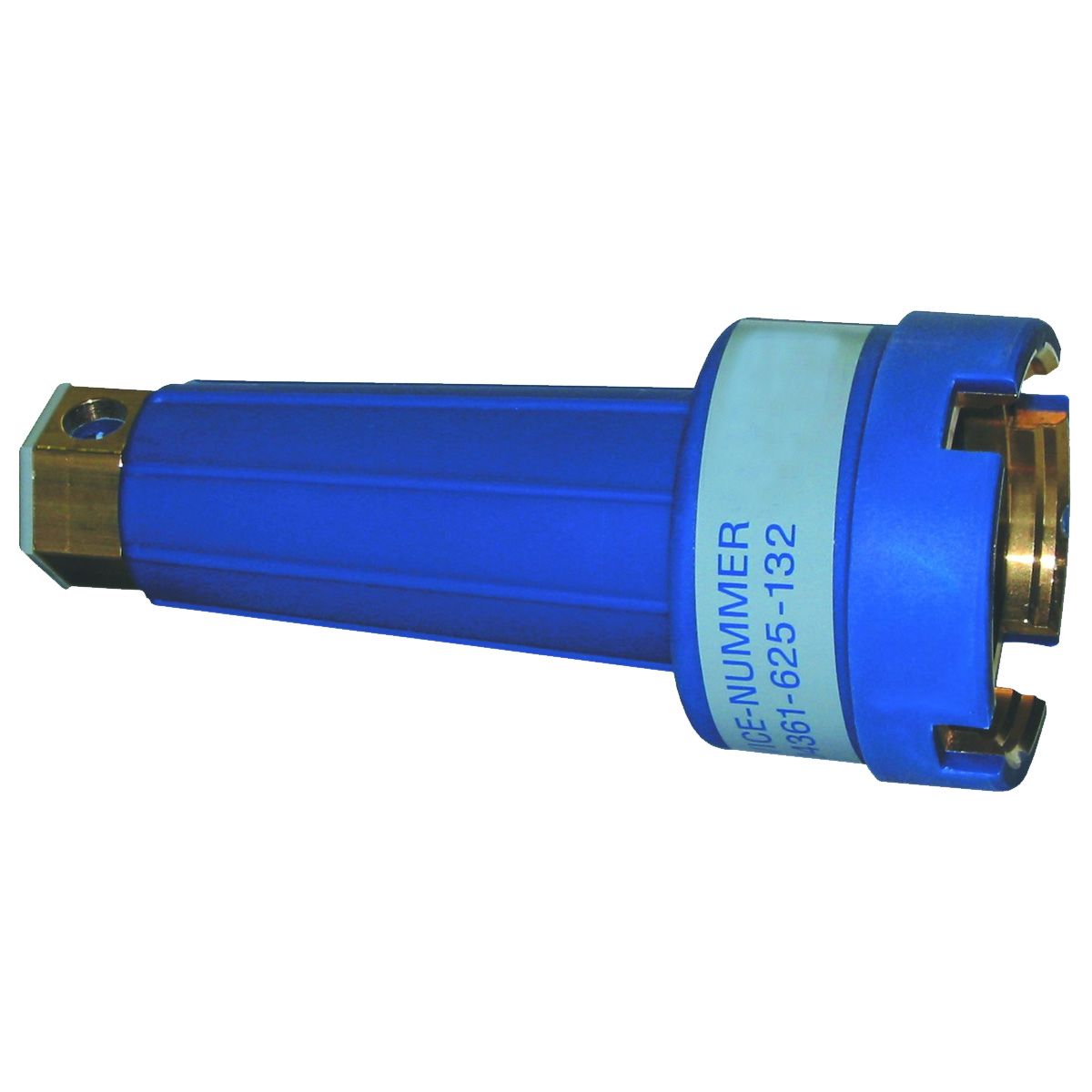

Montageschlüssel:
- aus Kunststoff mit Messingeinsatz
- zur Montage und Demontage von Messkapeselzähler
- für die Wasserzählersysteme UP 6000, Koax 2, UniKoax und MK
- Gewicht: 0,49 kg
- Serie: MS-MK
- Hersteller: Allmess
- Artikel-Nr.: 4037
Herstellerinformationen:
Eisenwerk Wittigsthal GmbH
Eisenwerkstr. 1
08349 Johanngeorgenstadt
Deutschland
E-Mail: info@wittigsthal.de
