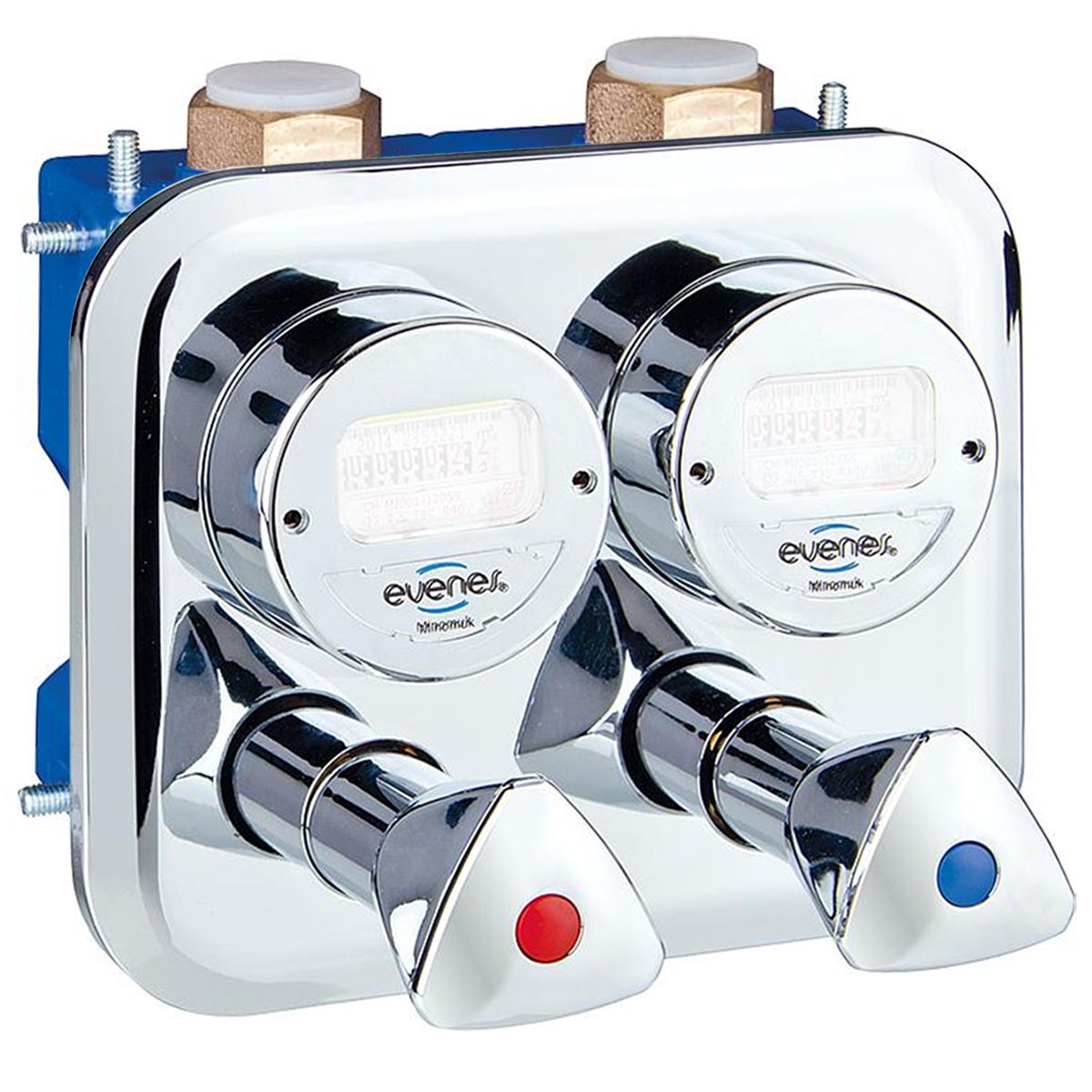

Komplett-Set Montageblock 2 Duo Rotguss inkl. Wasserzähler Minolist ER2 u. Ventile
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 30 - 60 Tage
- Artikel-Nr.: 10014989
Produktinformationen "Komplett-Set Montageblock 2 Duo Rotguss inkl. Wasserzähler Minolist ER2 u. Ventile"

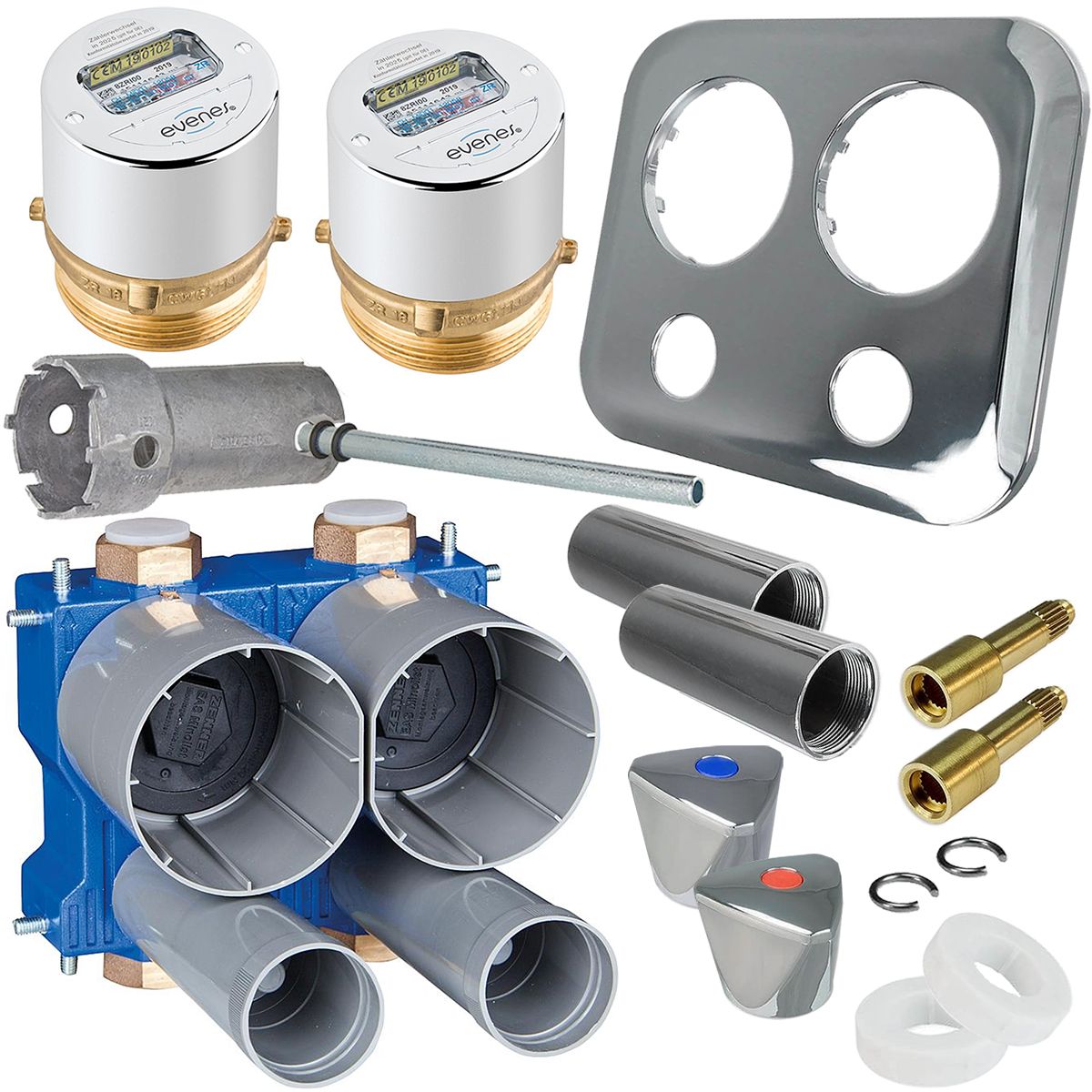

Lieferumfang:
- 1 x Duo-Montageblock 2
- 1 x Messkapsel-Wasserzähler Kaltwasser
- 1 x Messkapsel-Wasserzähler Warmwasser
- 1 x Aufputz-Set Duo
- 1 x Universalschlüssel

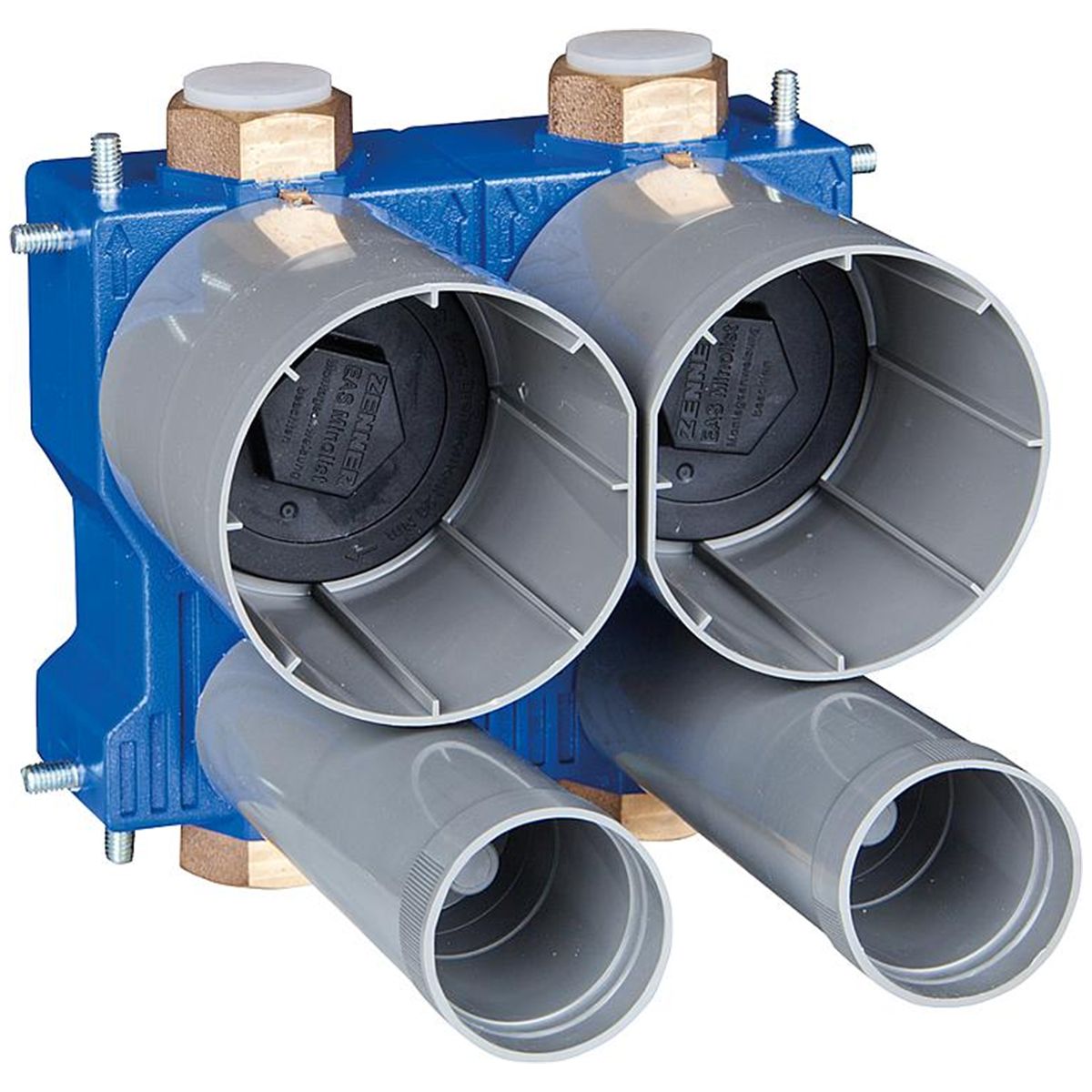

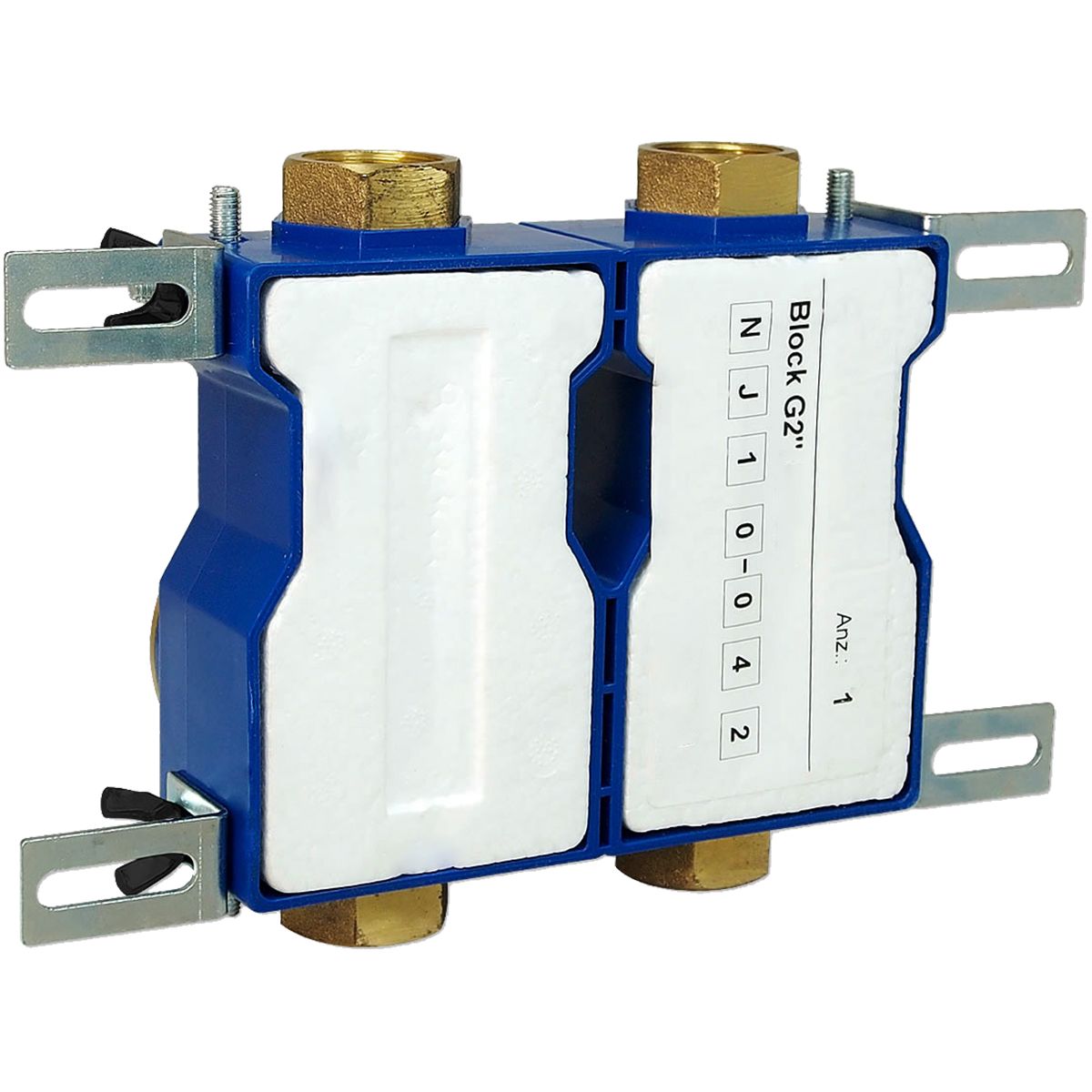

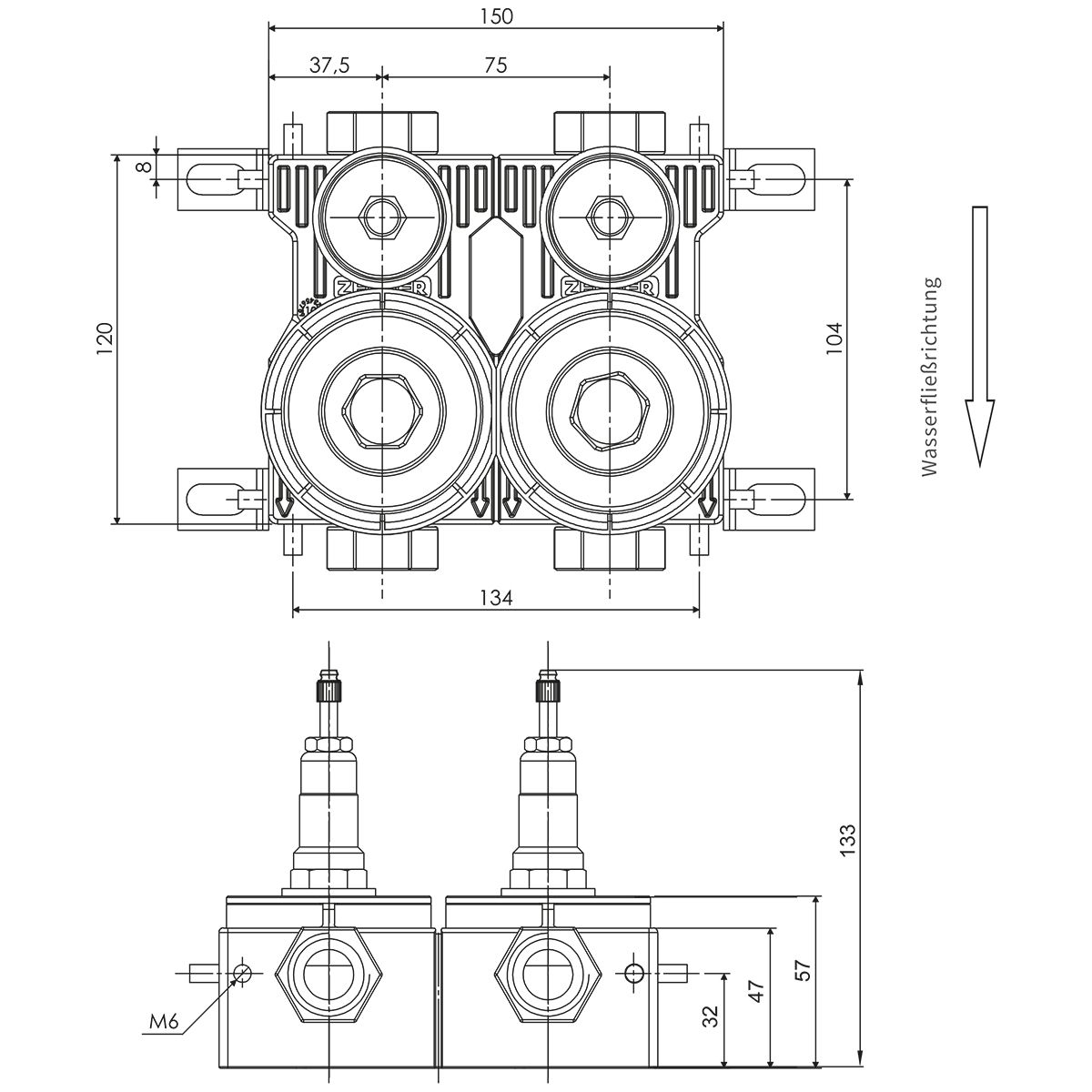

Montageblock:
- Montageblock zur Unterputzinstallation in Wohnung und Appartement
- zur Aufnahme von Unterputz-Wasserzähler Minolist ER2
- mit integriertem Absperrventil für Unterputz-Wasserzähler Minolist ER2
- geeignet für Neubau und Sanierung
- Ausführung: Rotguss
- Einbau: in senkrechte Leitungen
- platzsparend und flexibel
- trennbar in zwei Monoblöcke durch eine Sägenut
- keine Dichtstellen innerhalb des Montageblocks
- einteilige Anschlussschnittstelle mit integrierten Kolbenschiebern
- Anschlussgewinde Rohranschluss: DN 20 (Rp 3/4")
- Anschlussgewinde Messkapsel: RP 2"
- Breite: 150 mm
- Höhe: 120 mm
- Tiefe: 47 mm
- Gewicht ca.: 2,4 kg

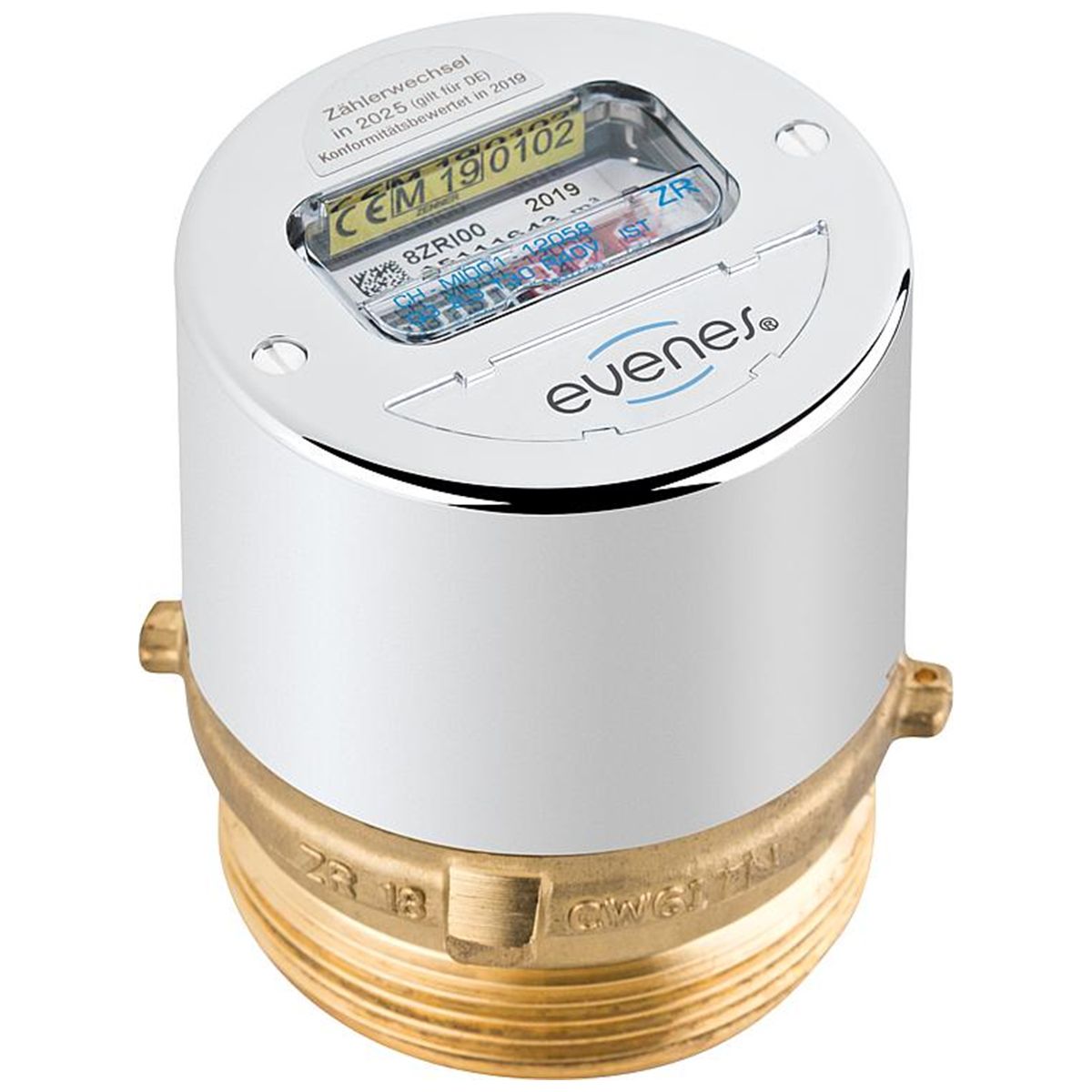

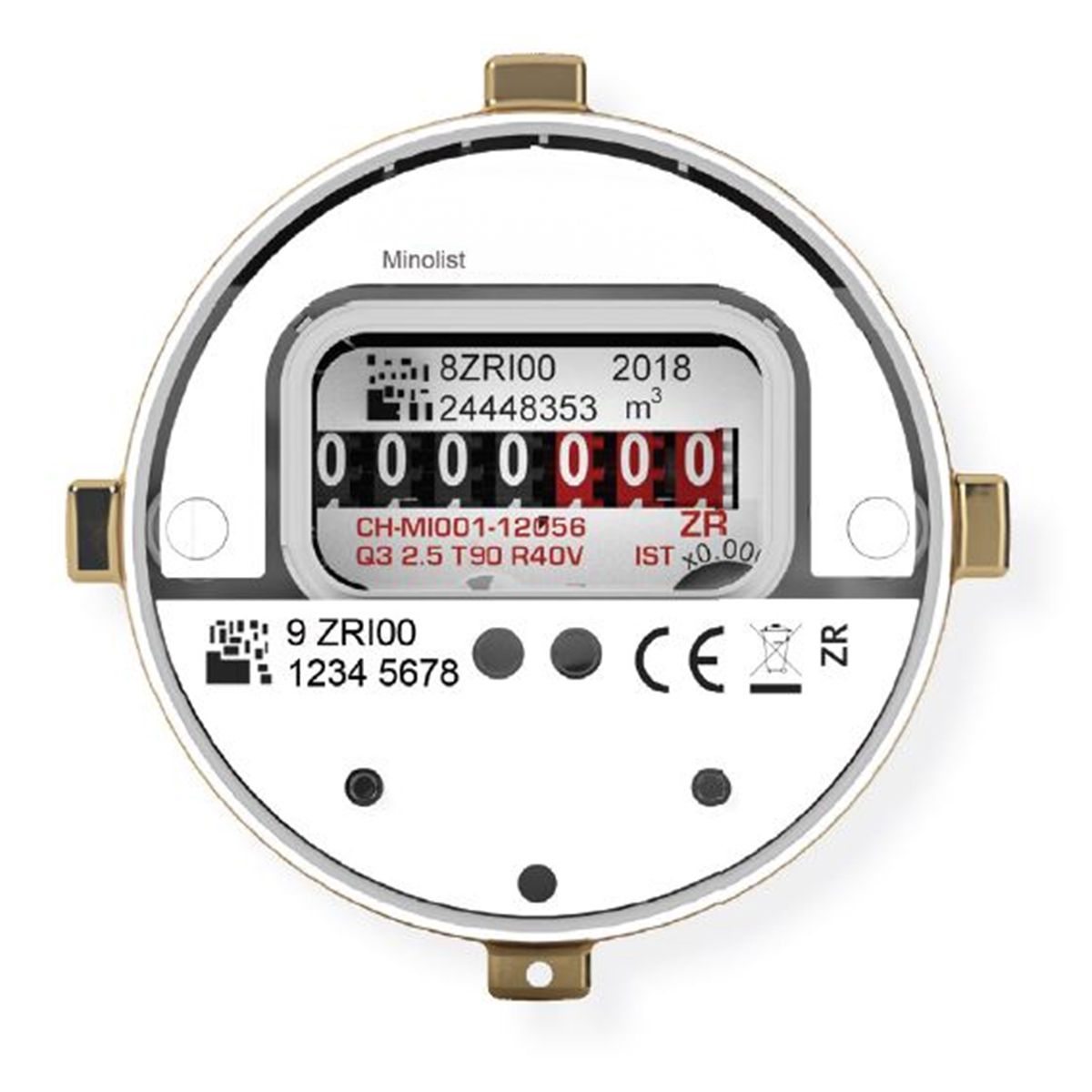

Messkapsel-Wasserzähler:
- Koaxial-Messkapselzähler
- Mehrstrahl-Trockenläufer
- sichere Erstmontage und schnelles Auswechseln
- leichte Ablesung durch drehbaren Zählerkopf
- für die Verbrauchsmessung von Kaltwasser bis 30 °C und Warmwasser bis 90 °C
- mit 7-stelligem Rollenzählwerk
- Flügelrad Saphir gelagert
- passend zu Montageblock 2 für vertikalen Einbau
- kompatibel zu Ista/EAS/N
- inkl. Eich- und Konformitätsentgelt
Technische Daten:
- Dauerdurchfluss Q3: 2,5 m³/h
- Vergleichbar mit Nenndurchfluss (EWG): Qn 1,5 m³/h
- Standard Messbereich Q3/Q1: R40V
- Vergleichbar mit metrologischer Klasse (EWG): A-V
- Überlastdurchfluss Q4: 3,125 m³/h
- Mindestdurchfluss Q1: 62,5 l/h
- Druckverlust bei Q3: 0,63 bar
- Druckverlust bei Q4: 1,0 bar
- Anzeigebereich min.: 0,05 l
- Anzeigebereich max.: 10000 m³
- Temperatur max.: 30 °C
- Zulässiger Betriebsdruck: 10 bar
- Nennweite: DN 15 / 1/2" Zoll
- Zählergewinde: G2" Zoll

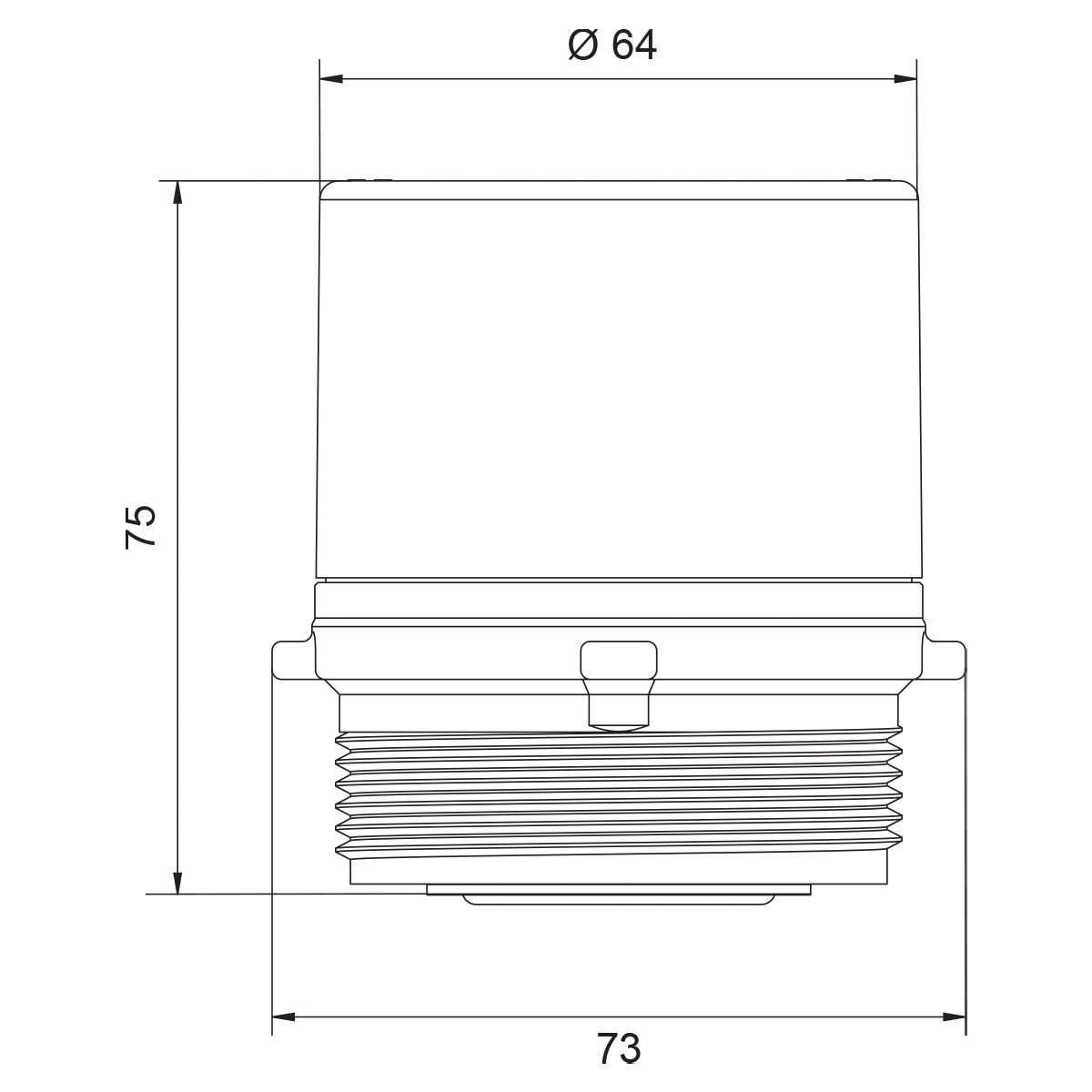

- Breite Zählwerkshaube: Ø 64 mm
- Breite: Ø 73 mm
- Höhe ca.: 75 mm
- Gewicht ca.: 0,44 kg

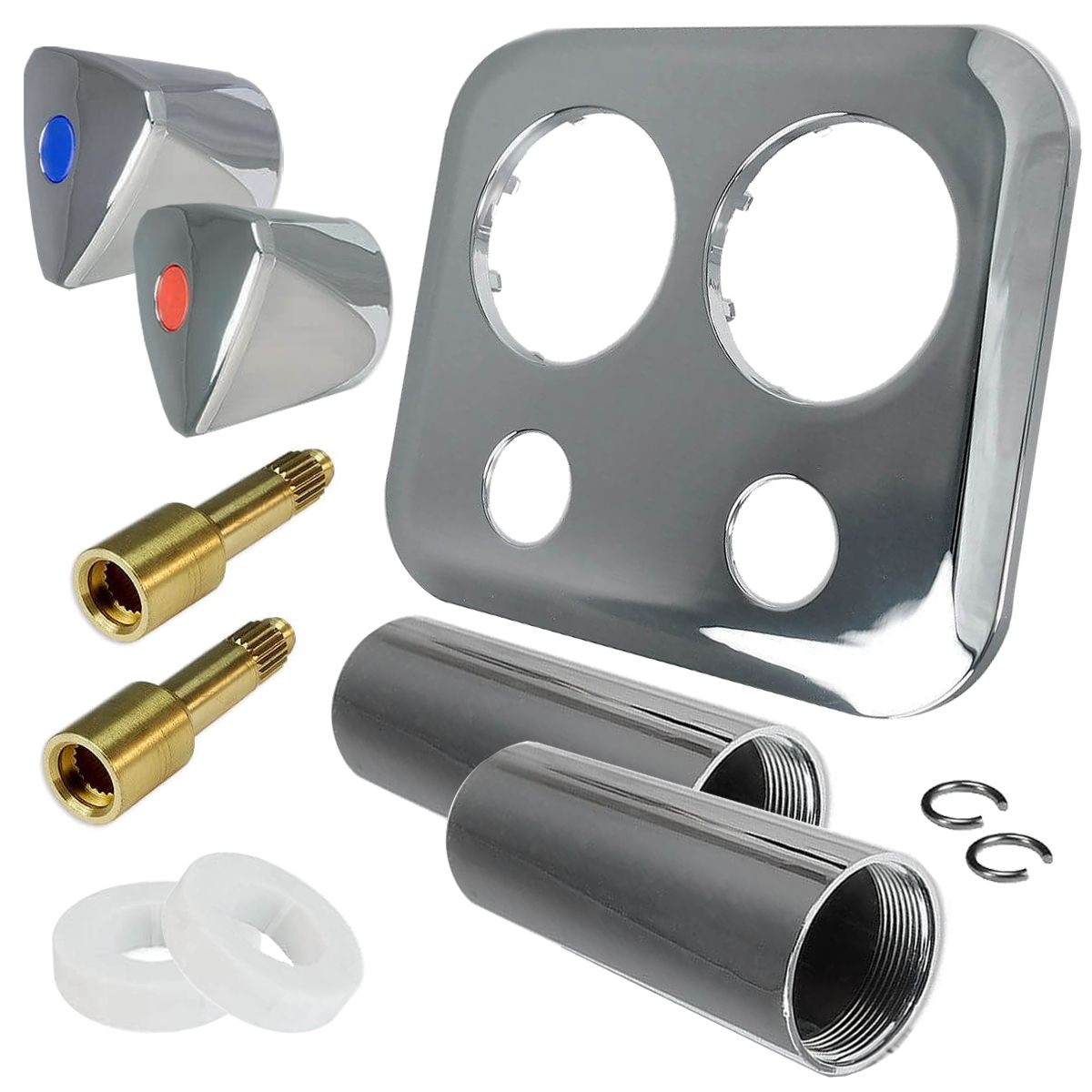

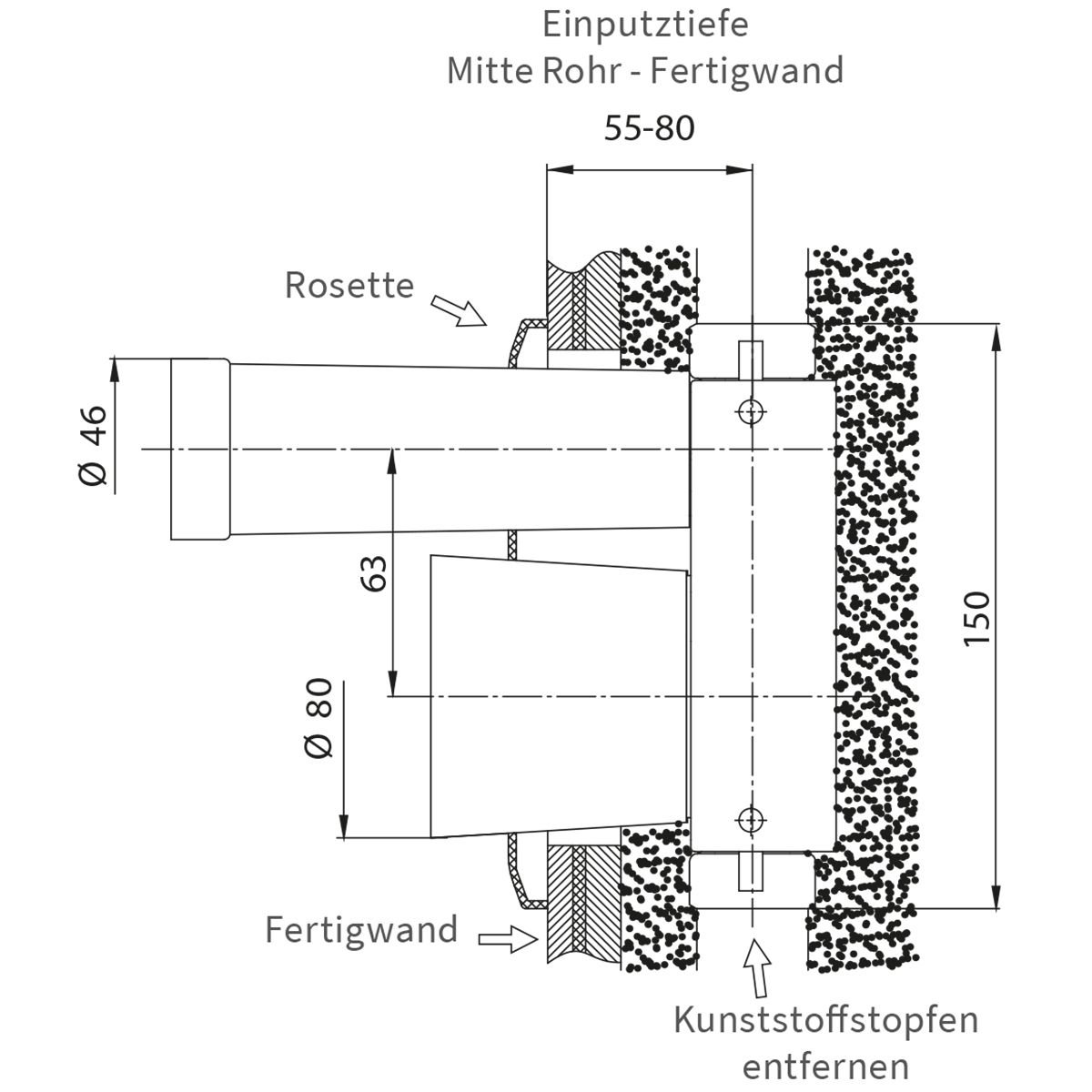

Aufputz-Set Duo:
- geeignet für zwei Wasserzähler und zwei Ventiloberteile
- Ausführung Rosette: einteilig zur Abdeckung von Montageblock 2
- inklusive Ventil-Aufputz-Set für Warm- und Kaltwasser
- Material: Kunststoff
- Farbton: Chrom
- Breite: 180 mm
- Höhe: 150 mm
- Gewicht ca.: 0,17 kg

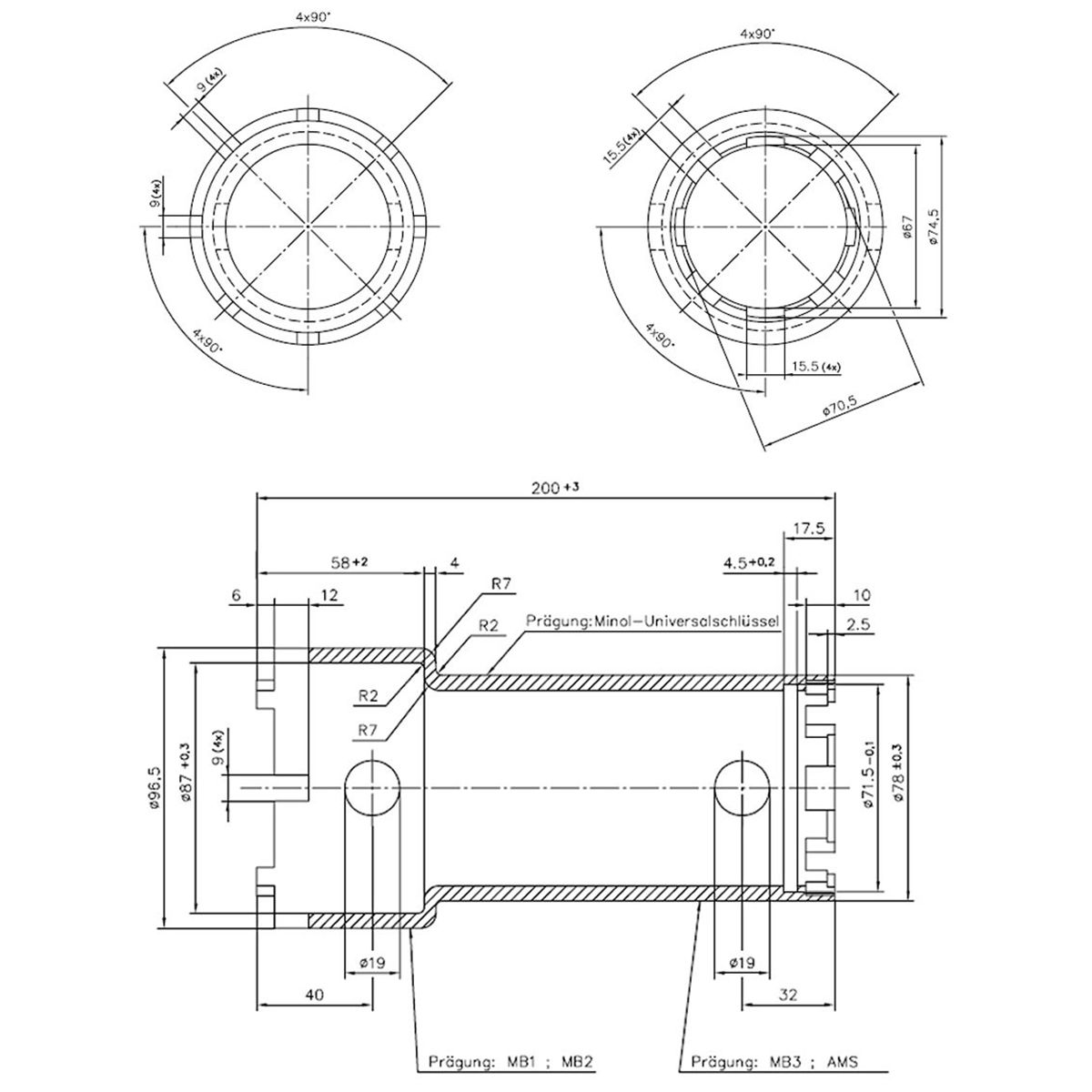

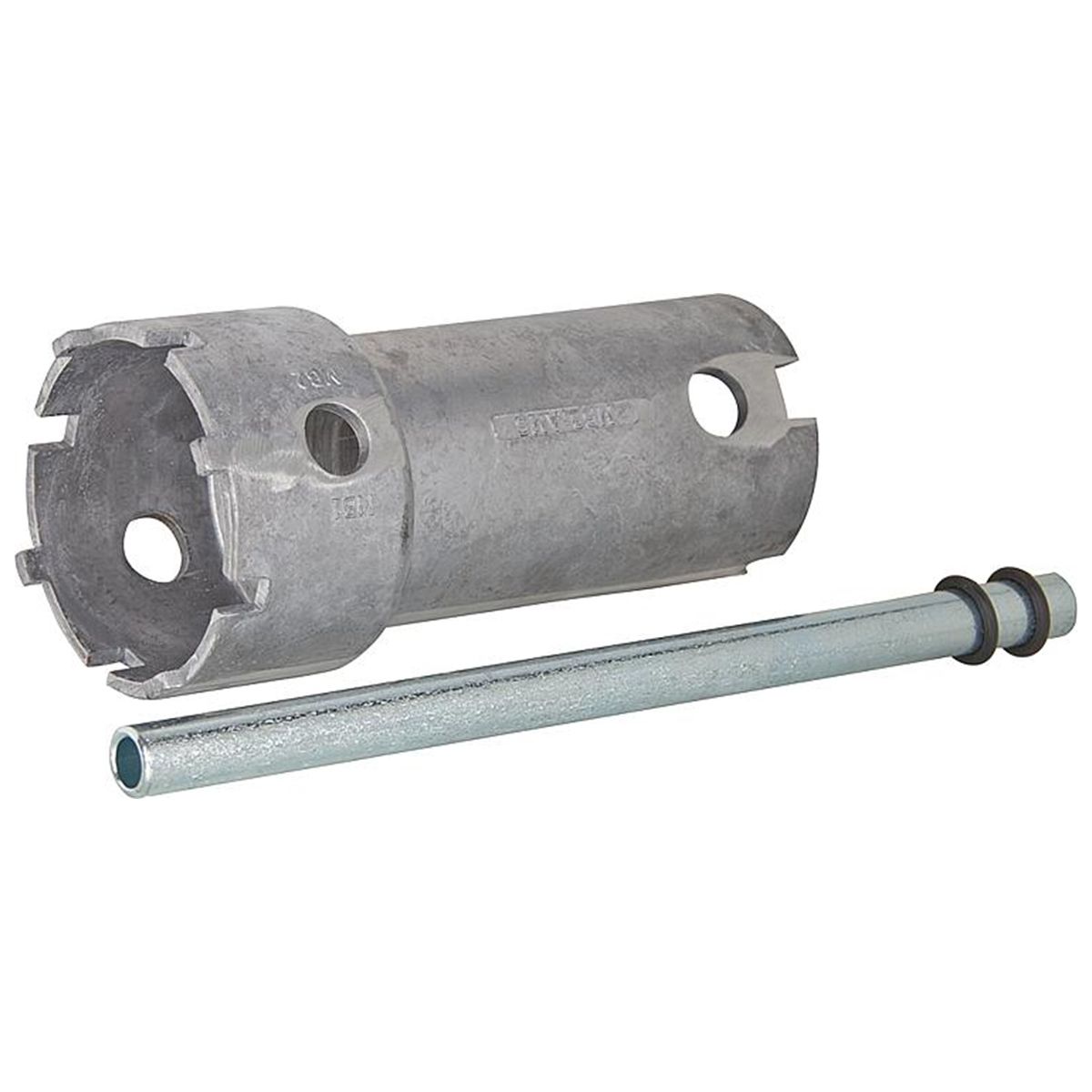

Universalschlüssel:
- für die Montage und den Austausch von Messkapseln Minolas, Minolist und Minoment
- Ausführung: Unterputz
- Material: aus Metall
- mit umsteckbarem Hebel, je nachdem welcher Durchmesser benötigt wird
- Länge Schlüssel: ca. 200 mm
- Länge Hebel: ca. 295 mm
- Gewicht ca.: 1,02 kg
Herstellerinformationen:
Evenes GmbH
Rote Länder 4
72336 Balingen
Deutschland
E-Mail: info@evenes.de
Weiterführende Links zu "Komplett-Set Montageblock 2 Duo Rotguss inkl. Wasserzähler Minolist ER2 u. Ventile"
Verfügbare Downloads:
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Es sind keine weiteren Zusatzinformationen vorhanden.
