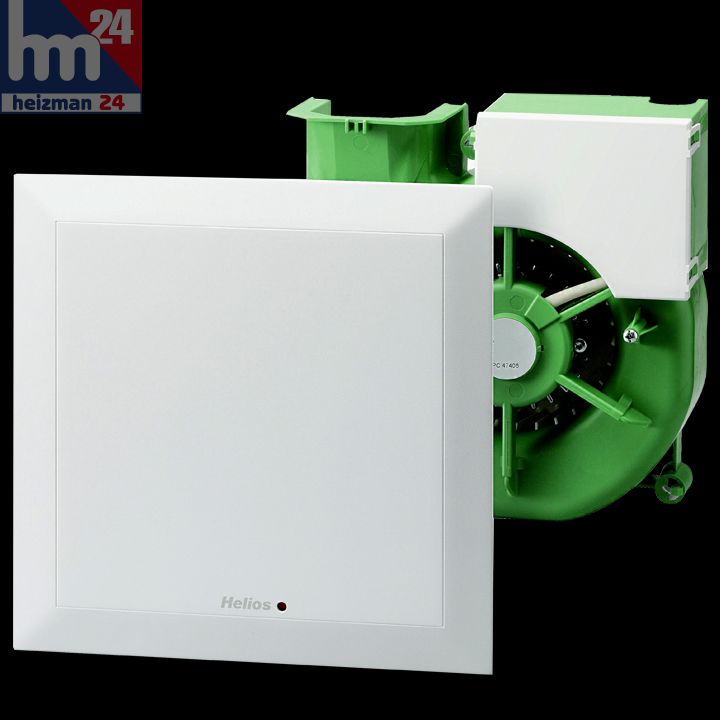

Helios Radial-Ventilatoreinsatz 8138 ELS-VN 100 mit Fassade und Nachlauffunktion
- Artikel-Nr.: 11000131
- Herstellernummer: 8138
Produktinformationen "Helios Radial-Ventilatoreinsatz 8138 ELS-VN 100 mit Fassade und Nachlauffunktion"
Beschreibung:
- Ventilator-Einsatz mit 100 m³/h Volumenstrom
- mit Nachlauffunktion einstellbar
- Anlaufverzögerung fest eingestellt
- mit flacher Innenfassade alpinweiß aus hochwertigem Kunststoff
- ultraSilence® Technologie
- Spiralgehäuse mit aerodynamisch und akustisch optimiertem Radial-Laufrad, hoher Druckreserve und niedrigem Geräuschpegel
- Schallschutz: DIN 4109 T.2
- werkzeuglose Einschubmontage unter gleichzeitigem elektrischem Kontaktschluss der Steckkupplung
- energiesparender Kondensatormotor in geschlossenem Aluminiumgussgehäuse
- wartungsfreie Kugellager für 40.000 Betriebsstunden
- Luftfilter: Klasse G2 als Dauerfilter (spülmaschinenfest)
- integrierte Filter-Verschmutzungsanzeige mit optischem Warnhinweis für anstehende Reinigung
- Steuerung: nach Bedarf, über handelsüblichen Ein-/Ausschalter (parallel mit Raumlicht)
- strahlwassergeschützt: schutzisoliert, geeignet zum Einbau im Bereich 1 von Nassräumen
- Einsatzgebiet: gleichzeitige Lüftung von Bad und WC (Nachlauf durch DIN vorgeschrieben), Lüftung von Wohnungsküchen
Technische Daten:
- Ist Druck: statisch
- max.Volumen: 107 m³/h
- Volumenstrom: 100 m³/h
- Nachlaufzeit: ca. 6, 15, 21 Min. einstellbar
- Anlaufverzögerung: ca. 45 Sek. (fest eingestellt)
- Drehzahl: 1790 min-1
- Strom ungeregelt: 0,17 A
- Leistungsaufnahme ca.: 34 Watt
- Leistung: 230 V~ / 50Hz
- elektrische Zuleitung in mm²: NYM-0 3 x 1,5

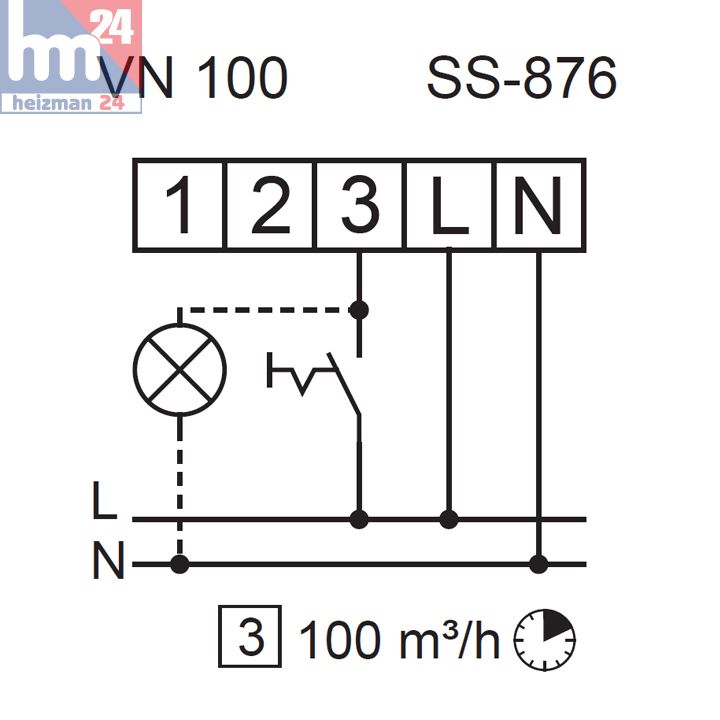

- Anschluss nach Schaltplan-Nr.: SS-876
- Luftgeräusch: 43 in 1 m
- Schallleistung: 51 dB(A)
- Schutzklasse II ohne PE
- Schutzart: IPX5

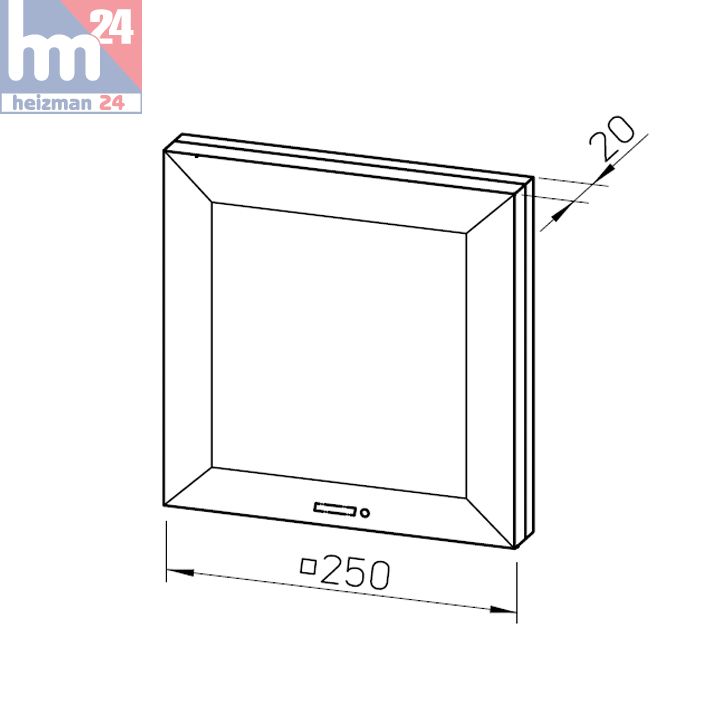

- Breite: 25 cm
- Tiefe: 0,2 cm
- Höhe: 25 cm
- Typ: ELS-VN 100
- Artikel-Nr.: 8138
Alle Leistungs- und Geräuschangaben nach DIN 24163, DIN 24166, DIN 45635, DIN 44974.
Herstellerinformationen:
Helios Ventilatoren GmbH + Co KG
Lupfenstraße 8
78056 Villingen-Schwenningen
Deutschland
