Helios MiniVent M1/100 NC Kleinraumventilator mit Nachlauf- und Intervallbetrieb 6172
- Artikel-Nr.: 10007740
- Herstellernummer: 6172
Produktinformationen "Helios MiniVent M1/100 NC Kleinraumventilator mit Nachlauf- und Intervallbetrieb 6172"

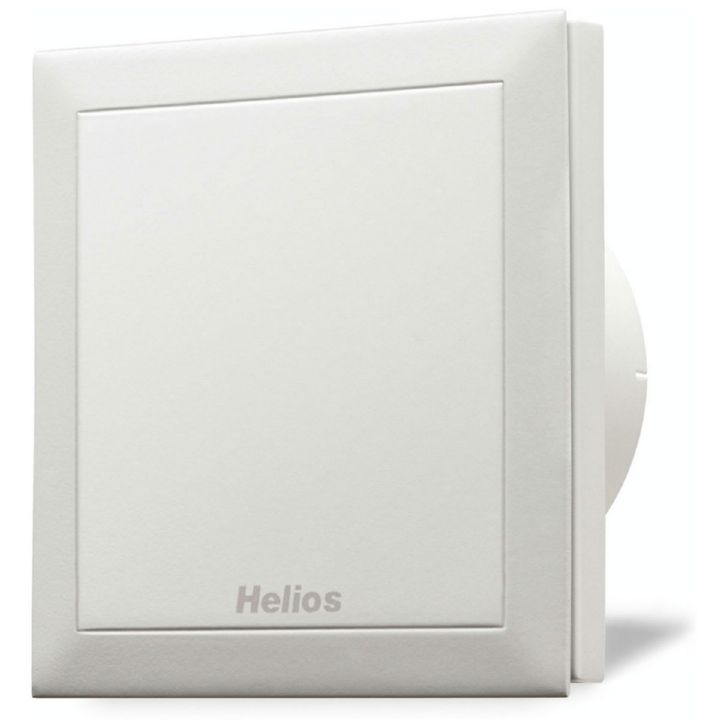

- Helios MiniVent M1/100 NC in weiß 6172
Eigenschaften:
- Äußerst niedriger Stromverbrauch von nur 5 Watt bei V = 75 m³/h
- Extrem leise durch ultraSilence® Technologie; nur 25 dB(A) bei V = 75 m³/h
- Druckleistung: 60 m³/h Volumenstrom bei 31 Pa Widerstand. 90 m³/h frei blasend, ΔP max. 45 Pa

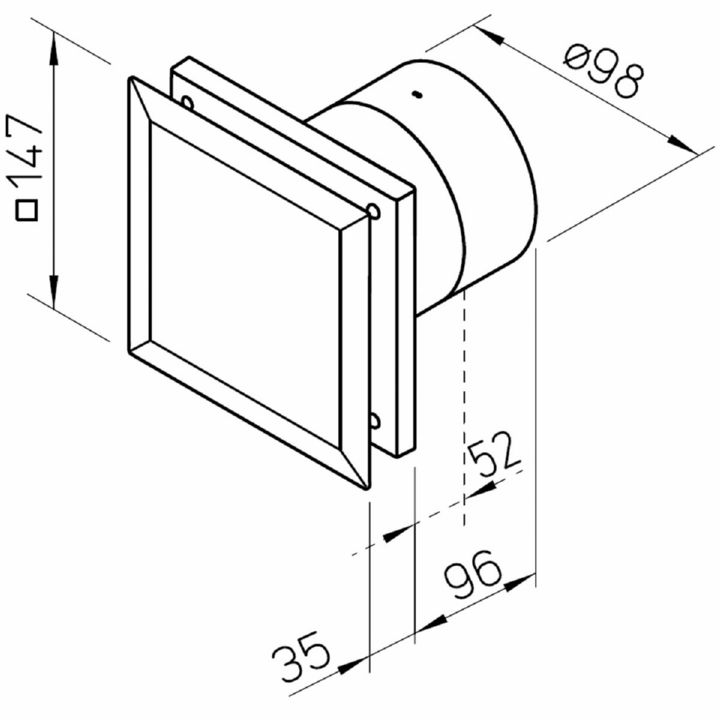

- Bei einge schränk ten Raum verhältnissen kann das Nachleitrad des M1 einfach abgenommen werden. Dadurch reduziert sich die Einbau tiefe von 96 auf nur 52 mm
- Kompakte Abmessungen für universelle Unterputz-Einschubmontage in Wände, Schächte und Decken mit NW 100
- Alle Teile aus hochwertigem Kunststoff, Farbe: weiß
- Kugellager und Motor sind auf Dauerbelastung, konstante Leistung und lebenslange Funktions sicherheit ausgelegt
- Motor mit thermischem Überlastungsschutz, wartungs- und funkstörungsfrei
- Im Bereich 1 von Nassräumen gemäß DIN VDE 0100-701 einsetzbar
- Elektrische Zuleitung wahlweise auf- oder unterputz einführbar
- Praktische Schnellmontage durch schraubenlose Anschlussklemmen
| M1/100 NC Art.-Nr. 6172 | |
|---|---|
| Ausführung | Standardmodell mit zwei Drehzahlstufen mit codierbarem Nachlauf- und Intervallbetrieb |
| Nachlaufzeit, Min. wahlweise auf hoher o. niedriger Stufe | 6, 10, 15 oder 21 min einstellbar |
| Intervallbetrieb, Std. wahlweise auf hoher o. niedriger Stufe | 6, 8, 12 oder 24 min einstellbar |
| Anlaufverzögerung, ca. Sek. | 0. 45, 90, 120 |
| Innenverschlussklappe, entfernbar | ja |
| Fördervolumen freiblasend m³/h einstellbar | 90 / 75 |
| Laufrad-ø mm | 92 |
| Drehzahl min-1 | 2650 / 2250 |
| Spannung/Frequenz 50/60 Hz | 230 V |
| Leistungsaufnahme W | 9 / 5 |
| Nennstrom A | 0,06 / 0,04 |
| Schalldruckpegel dB(A) in 3 m | 30 / 25 |
| Anschluss nach Schaltplan-Nr. | SS-917 |
| Leistungsaufnahme W | 4 x 1,5 |
| Schutzklasse II, Schutzart | IP 45 |
| Max. Fördermitteltemperatur | + 40 °C |
| Gewicht ca. kg | 0,80 |
Herstellerinformationen:
Helios Ventilatoren GmbH + Co KG
Lupfenstraße 8
78056 Villingen-Schwenningen
Deutschland
E-Mail: info@heliosventilatoren.de
Weiterführende Links zu "Helios MiniVent M1/100 NC Kleinraumventilator mit Nachlauf- und Intervallbetrieb 6172"
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
