- Artikel-Nr.: 10002031

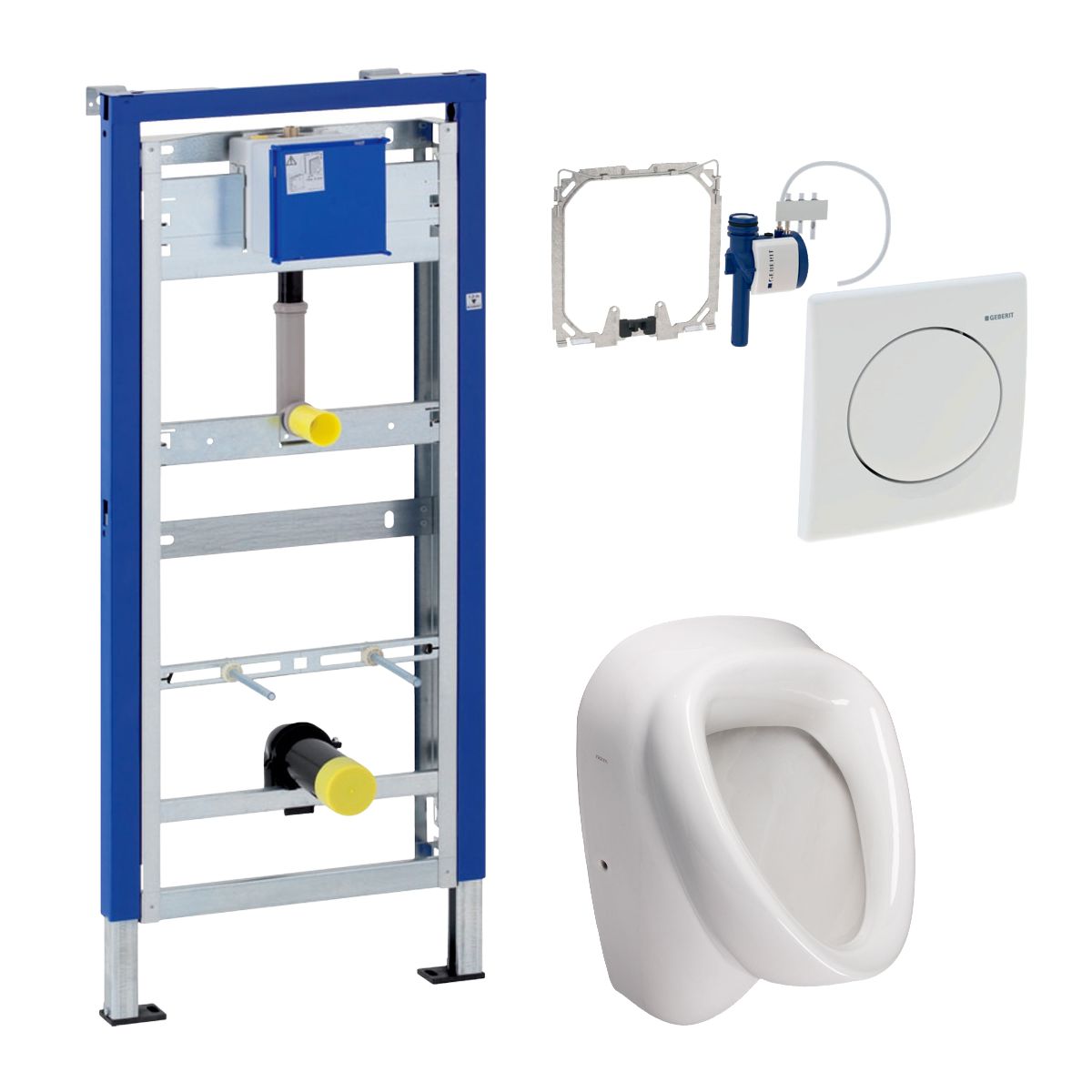

Produktinformationen "Komplett Set Geberit Duofix Basic mit Urinalsteuerung HyBasic Handauslösung u. Vitra Norm Urinal"
Lieferumfang:
Geberit Duofix Basic Urinal Universal 130 cm
- Wasseranschluss R 1/2"
- Bauschutz
- 2 Wandanker
- Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
- Anschlussbogen aus PE-HD, ø 63 / 50 mm
- Dichtung ø 57 / 50 mm
- Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
- Traverse für Beplankungsauflage
- Befestigungs- und Schutzmaterial
Geberit HyBasic Urinalsteuerung Handauslösung pneumatisch, Kunststoff (115820115 / 115820465)
- Betätigungsplatte in weiss - alpin oder seidenglanz - chrom (laut Ihrer Auswahl)
- Pneumatiksteuerung, vormontiert auf Befestigungsrahmen
- Pneumatikventil
- Befestigungsmaterial
Vitra Urinal Keramik ohne Deckel
- inklusive Befestigung
Beschreibung:

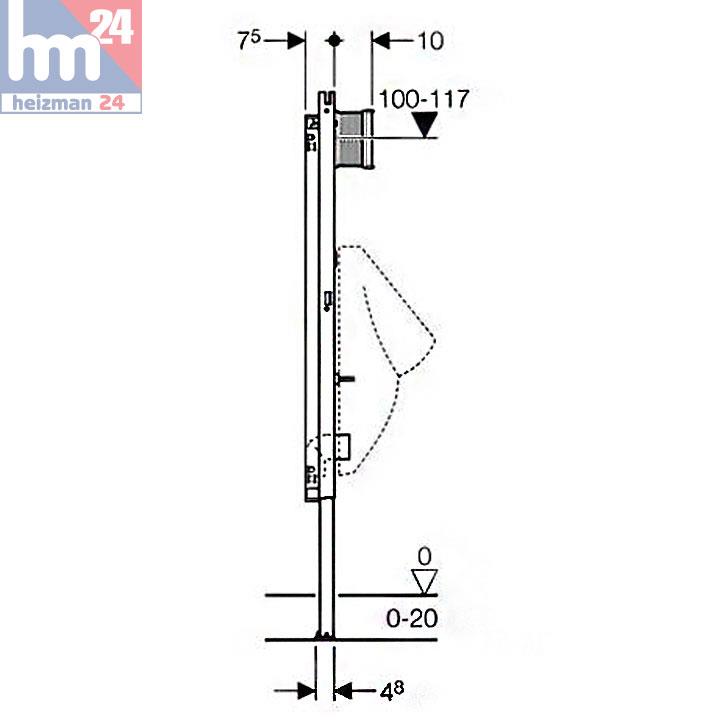

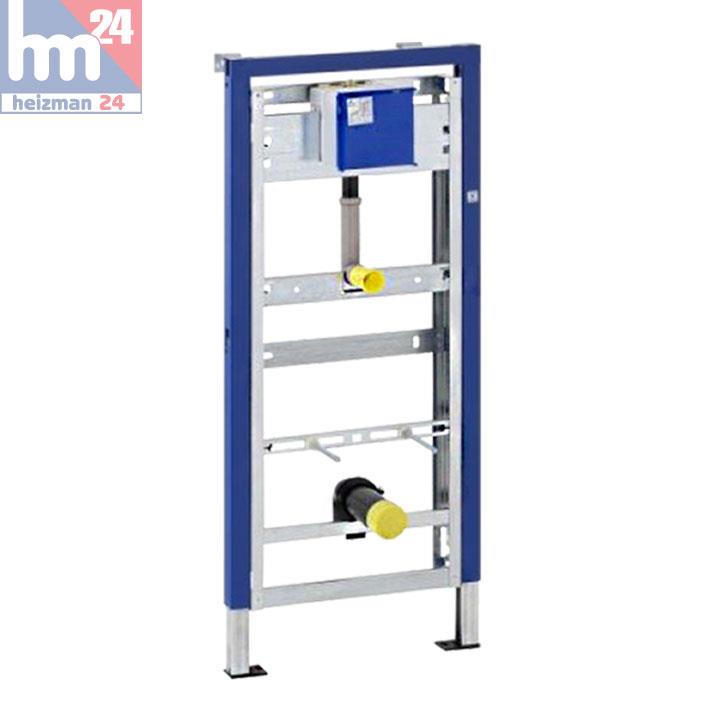

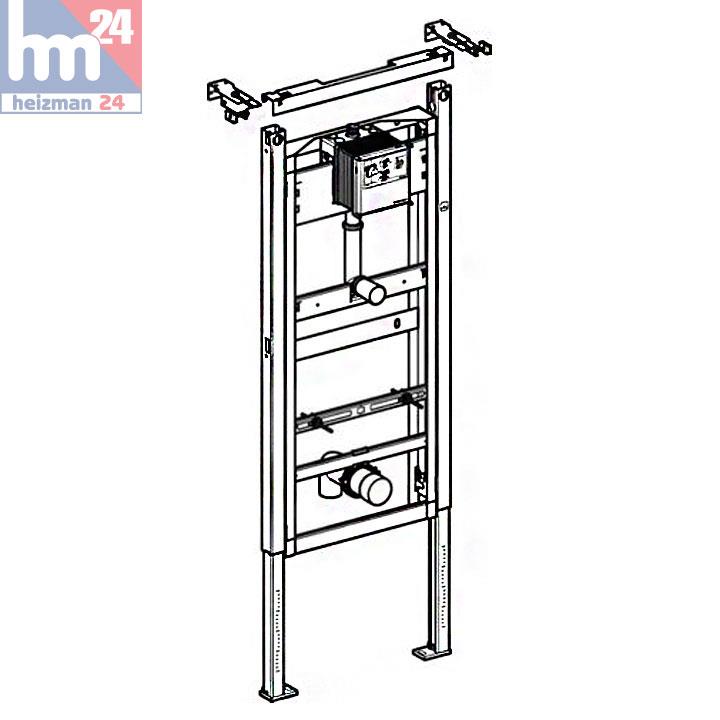

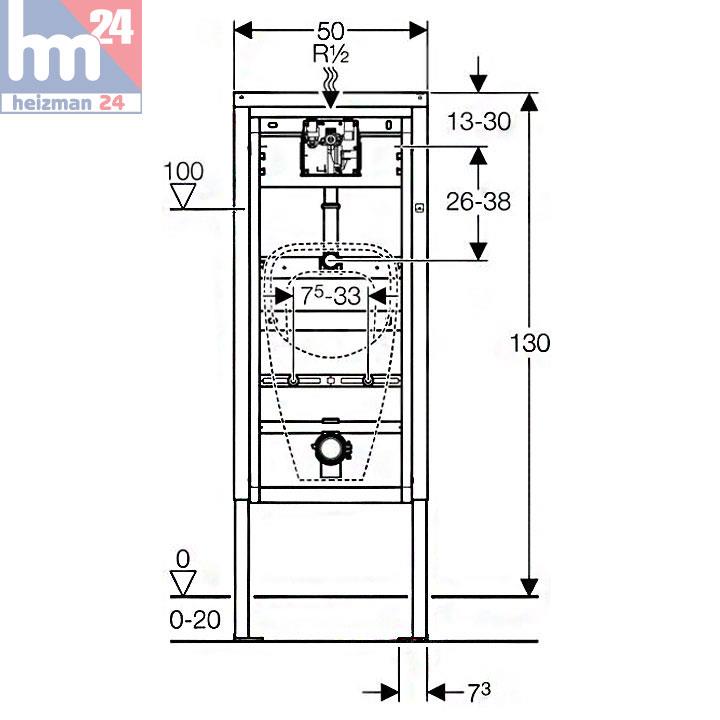

Geberit Duofix Basic Urinal Universal 130 cm
Verwendung
- Für Metall- und Holzständerwände
- Zum Einbau in teil- oder raumhohe Vorwände
- Zum Einbau in raumhohe Trennwände
- Für Fußbodenaufbauten 0–20 cm
- Zum Einbau von Basic Urinalsteuerungen (ab Baujahr 2013)
- Zur Montage von Urinalen
- Nicht geeignet für Urinale mit Sprühkopf
Eigenschaften
- Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
- Alternative Befestigungsposition für Wandanker
- Fußplattentiefe passend zum Einbau in U-Profile UW 50
- Fußplatten aus Kunststoff
- Fußstützen verzinkt korrosionsgeschützt
- Universelles UP-Gehäuse für Geberit Urinalsteuerungen
- Anschlussklemme für Elektroanschluss im UP-Gehäuse
- Wasseranschluss oben am UP-Gehäuse
- Wasseranschluss MasterFix- und MeplaFix-fähig
- Anschlusswinkel werkzeuglos montierbar
- Absperrventil mit Drossel, vormontiert
- Mit eingebautem Leerrohr zum Spülen der Leitung
- Bauschutz für Serviceöffnung 13,5 x 13,5 cm werkzeuglos ablängbar
- Befestigung für Zulauf ø 32 mm höhenverstellbar
- Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
- Urinalbefestigungen M8, breiten- und höhenverstellbar
- Zusätzliche Befestigung für Urinal mit Zubehör möglich

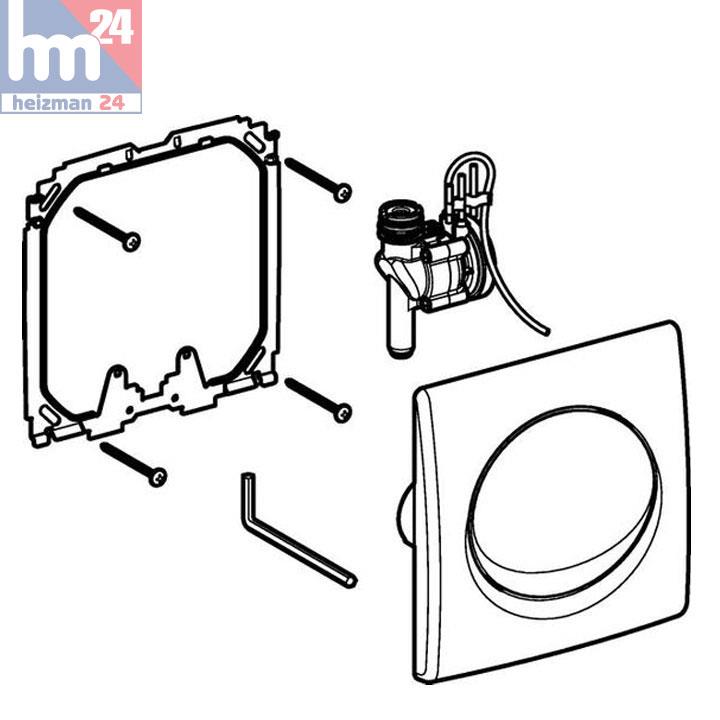

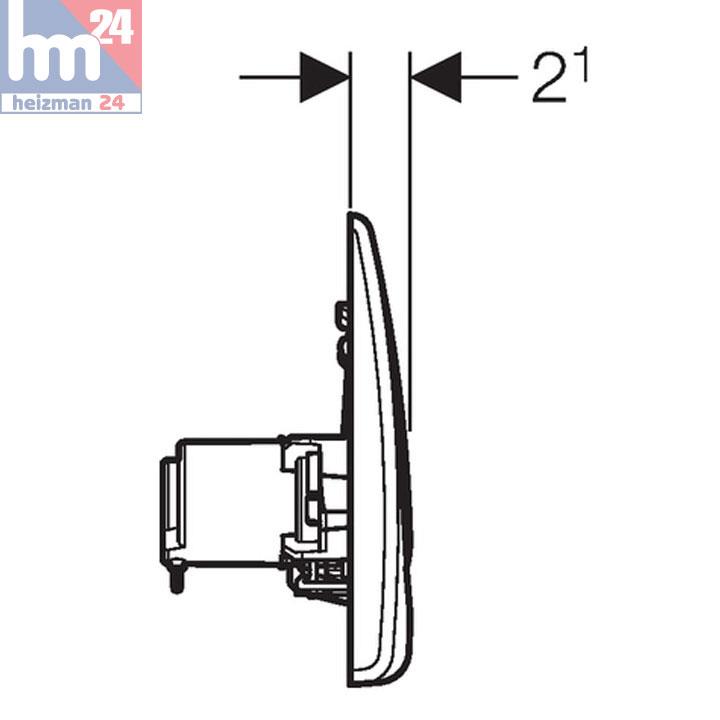

Geberit HyBasic Urinalsteuerung Handauslösung pneumatisch, Kunststoff
Verwendung:
- Zur manuellen Spülauslösung von Urinalen
- Zum Einbau in Duofix Basic Urinalelemente ab Juli 2013
Eigenschaften:
- Spülauslösung über Betätigungsplatte
- Spülzeit einstellbar
- Abdeckplatte verschraubbar
- Abdeckplatte aus Kunststoff
- Farbe: weiss - alpin o. seidenglanz - chrom
Technische Daten:
- Betriebsdruck: 1 - 8 bar
- max. Betriebstemperatur Wasser: 30 °C
- Spülzeit Einstellbereich: 4/8/12 s
- Berechnungsdurchfluss: 0,3 l/s

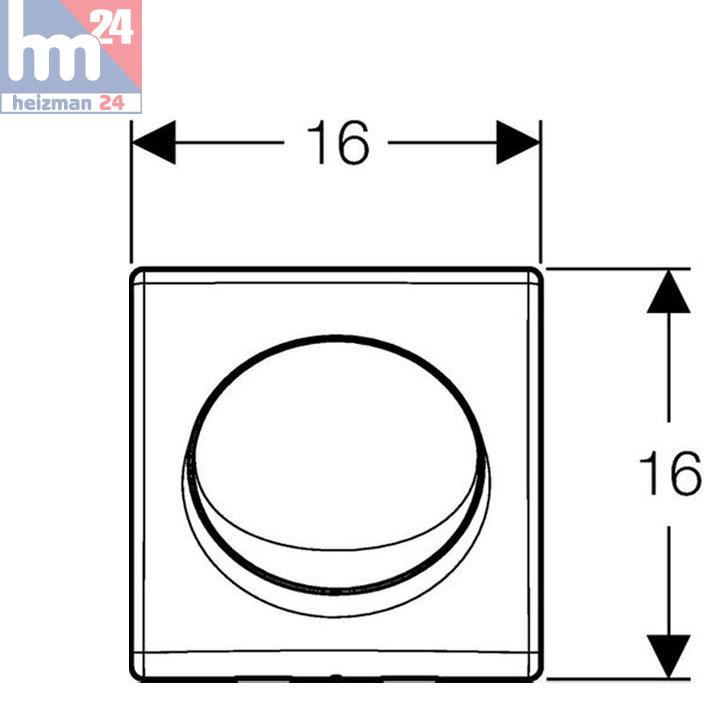

- Breite x Länge x Tiefe: 160 x 160 x 21 mm

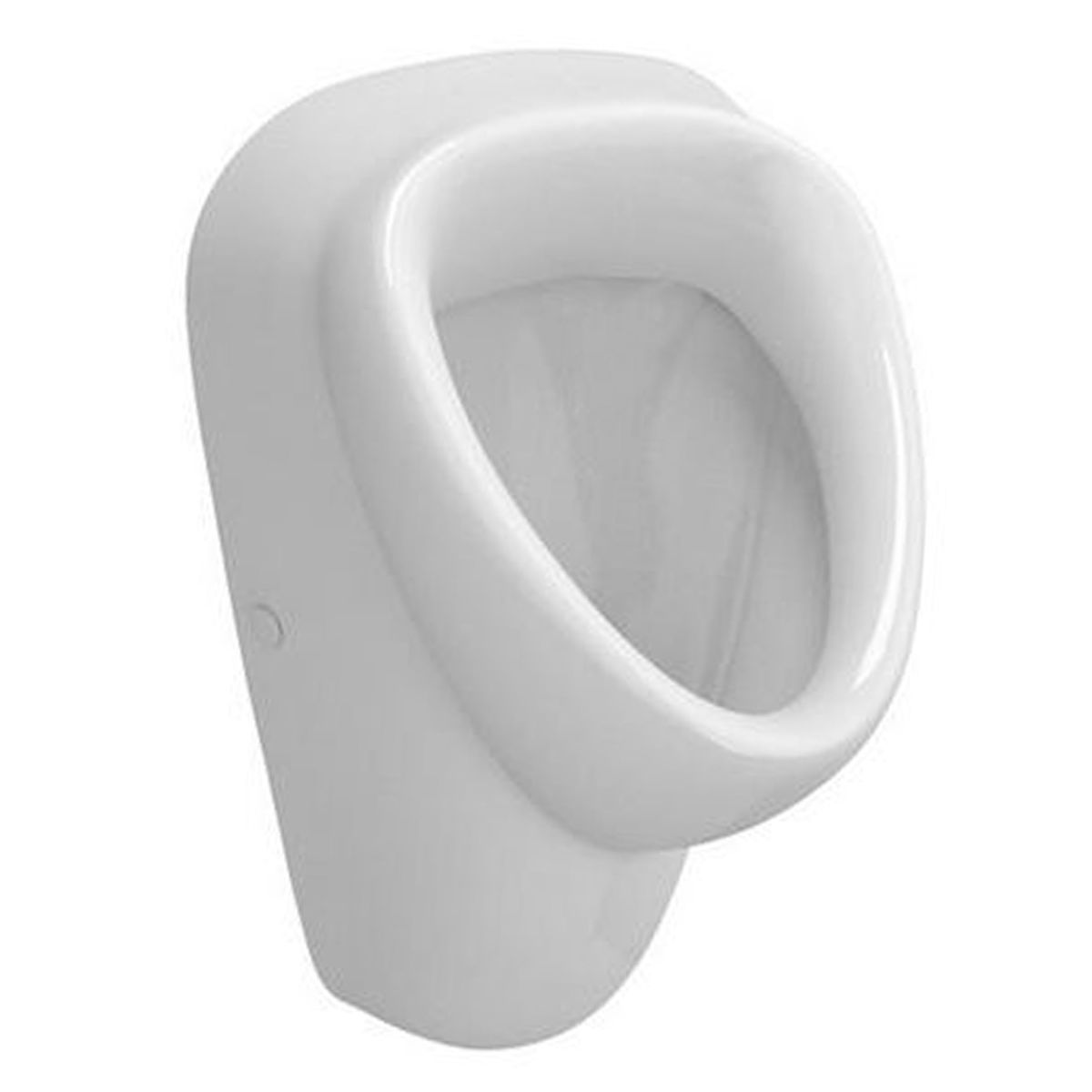

Vitra Urinal Keramik
- 370 x 355 x 585 mm (BxTxH)
- Zulauf von hinten
- Abgang waagerecht
- inklusive Befestigung
- ohne Absaugeformstück
- Gewicht: 17,3 kg
- ohne Deckel
- Sanitärkeramik
- Farbe: Weiß
Herstellerinformationen:
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail: sales.de@geberit.com
Weiterführende Links zu "Komplett Set Geberit Duofix Basic mit Urinalsteuerung HyBasic Handauslösung u. Vitra Norm Urinal"
Verfügbare Downloads:
- Download Maßzeichnung Duofix Basic Urinal Universal 130 cm
- Download Produktdatenblatt Duofix Basic Urinal Universal 130 cm
- Download Montageanleitung Duofix Basic Urinal Universal 130 cm
- Download Maßzeichnung HyBasic Urinalsteuerung Handauslösung pneumatisch
- Download Produktdatenblatt HyBasic Urinalsteuerung Handauslösung pneumatisch
- Download Montageanleitung HyBasic Urinalsteuerung Handauslösung pneumatisch
- Download Maßzeichnung Vitra Urinal Keramik
