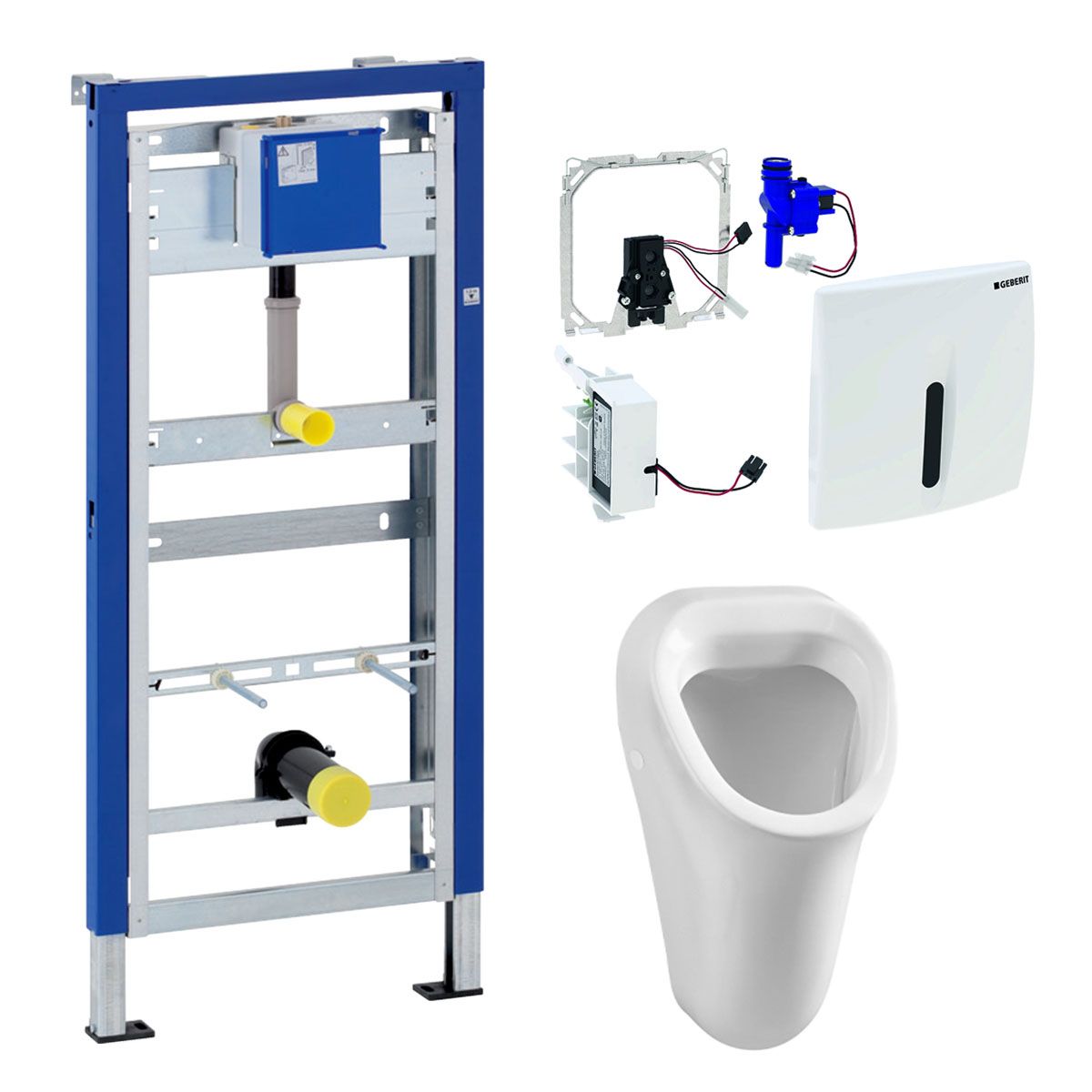

Komplett Set Geberit Duofix Basic mit Urinalsteuerung HyBasic berührungslos u. Vitra Urinal
inkl. MwSt.
Paketversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10002027
Produktinformationen "Komplett Set Geberit Duofix Basic mit Urinalsteuerung HyBasic berührungslos u. Vitra Urinal"
Lieferumfang:
Geberit Duofix Basic Urinal Universal 130 cm
- Wasseranschluss R 1/2"
- Bauschutz
- 2 Wandanker
- Verbindungsrohr zwischen Zulauf ø 32 mm und Urinal, mit Dichtung auf Urinal
- Anschlussbogen aus PE-HD, ø 63 / 50 mm
- Dichtung ø 57 / 50 mm
- Urinalgeruchsverschluss ø 50 mm, mit Dichtung auf Urinal
- Traverse für Beplankungsauflage
- Befestigungs- und Schutzmaterial

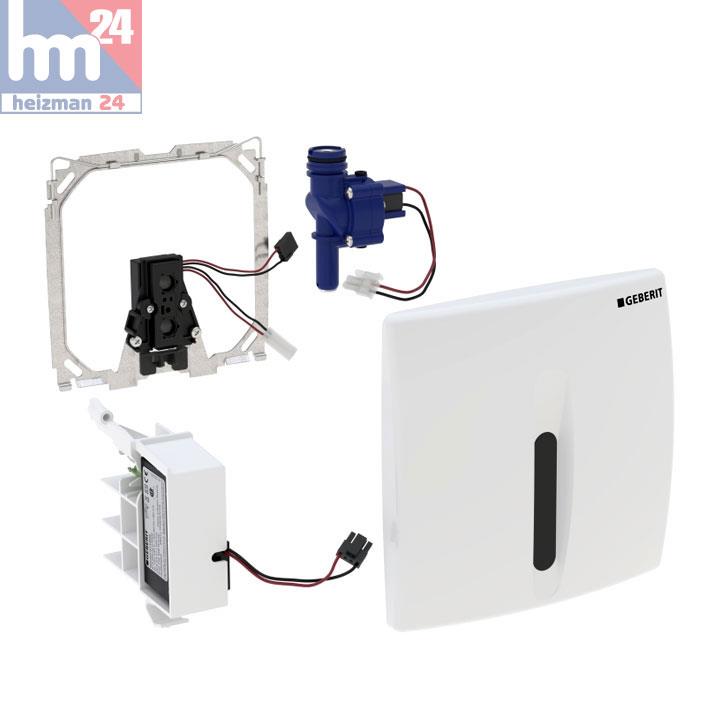

Geberit HyBasic Urinalsteuerung berührungslos, IR/Netz, Kunststoff (115817115 / 115817465)
- Abdeckplatte mit IR-Fenster in Weiss - Alpin oder Seidenglanz - Chrom (laut Ihrer Auswahl)
- Infrarotsteuerung, vormontiert auf Befestigungsrahmen
- Netzteil
- Magnetventil
- Befestigungsmaterial
Vitra Urinal Keramik ohne Deckel
- inklusive Befestigung
Beschreibung:

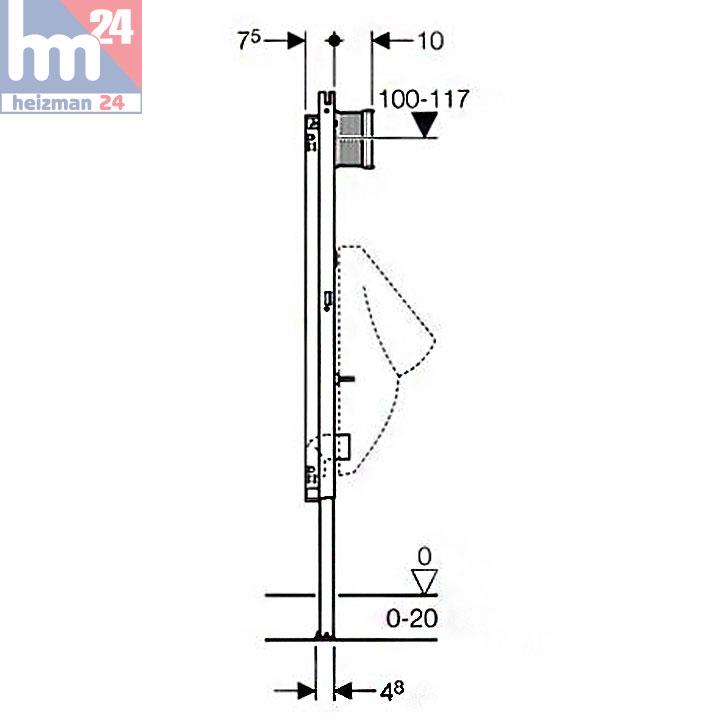

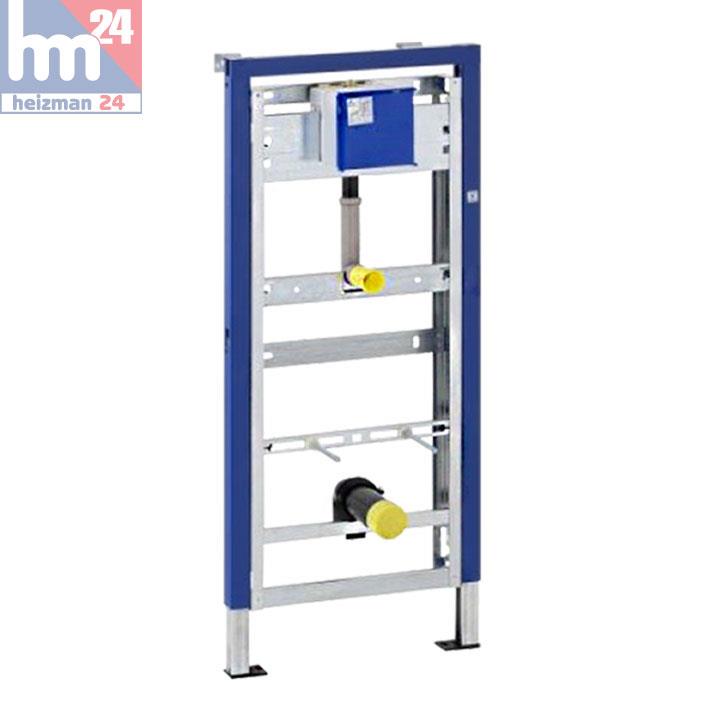

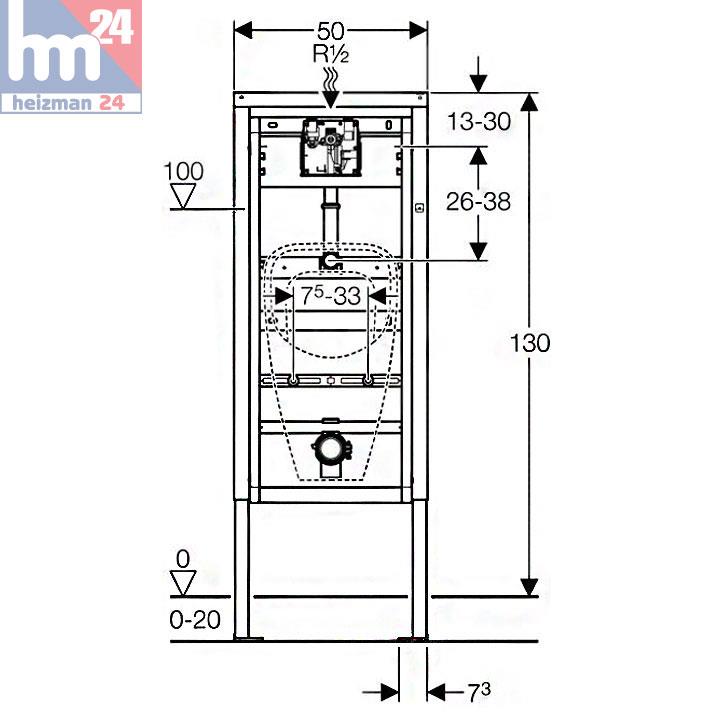

Geberit Duofix Basic Urinal Universal 130 cm
Verwendung
- Für Metall- und Holzständerwände
- Zum Einbau in teil- oder raumhohe Vorwände
- Zum Einbau in raumhohe Trennwände
- Für Fußbodenaufbauten 0–20 cm
- Zum Einbau von Basic Urinalsteuerungen (ab Baujahr 2013)
- Zur Montage von Urinalen
- Nicht geeignet für Urinale mit Sprühkopf
Eigenschaften
- Statisch selbsttragender Rahmen, mit Pulverbeschichtung korrosionsgeschützt
- Alternative Befestigungsposition für Wandanker
- Fußplattentiefe passend zum Einbau in U-Profile UW 50
- Fußplatten aus Kunststoff
- Fußstützen verzinkt korrosionsgeschützt
- Universelles UP-Gehäuse für Geberit Urinalsteuerungen
- Anschlussklemme für Elektroanschluss im UP-Gehäuse
- Wasseranschluss oben am UP-Gehäuse
- Wasseranschluss MasterFix- und MeplaFix-fähig
- Anschlusswinkel werkzeuglos montierbar
- Absperrventil mit Drossel, vormontiert
- Mit eingebautem Leerrohr zum Spülen der Leitung
- Bauschutz für Serviceöffnung 13,5 x 13,5 cm werkzeuglos ablängbar
- Befestigung für Zulauf ø 32 mm höhenverstellbar
- Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt
- Urinalbefestigungen M8, breiten- und höhenverstellbar
- Zusätzliche Befestigung für Urinal mit Zubehör möglich
Geberit HyBasic Urinalsteuerung berührungslos, IR/Netz, Kunststoff
Verwendung:
- Zur berührungslosen Spülauslösung von Urinalen
- Zum Einbau in Duofix Basic Urinalelemente ab Juli 2013
Eigenschaften:
- Dynamische Spülzeitanpassung
- Vorspülung einstellbar
- Intervallspülung einstellbar
- Sichere IR-Distanzerkennung
- Einstell- und Abfragemöglichkeit über Geberit Service-Handy
- Einstellbar auf Betrieb mit Deckelurinal
- Abdeckplatte verschraubbar
- Abdeckplatte aus Kunststoff
- Farbe: Weiss - Alpin oder Seidenglanz - Chrom
Technische Daten:
- Nennspannung: 110 - 240 V AC
- Netzfrequenz: 50 - 60 HZ
- Leistungsaufnahme: < 0,5 W
- Betriebsspannung: 4,5 V DC
- Schutzart: IP 45
- Betriebsdruck: 1 - 8 bar
- max. Betriebstemperatur Wasser: 30 °C
- Spülzeit Werkeinstellung: 4 s
- Spülzeit Einstellbereich: 3 - 15 s
- Verweilzeit Werkeinstellung: 7 s
- Berechnungsdurchfluss: 0,3 l/s

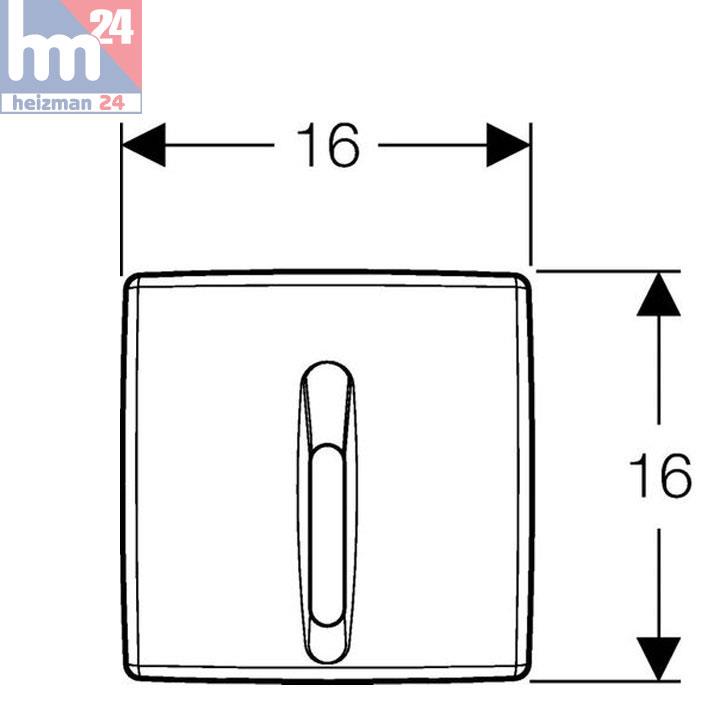

- Breite x Länge x Tiefe: 160 x 160 x 25

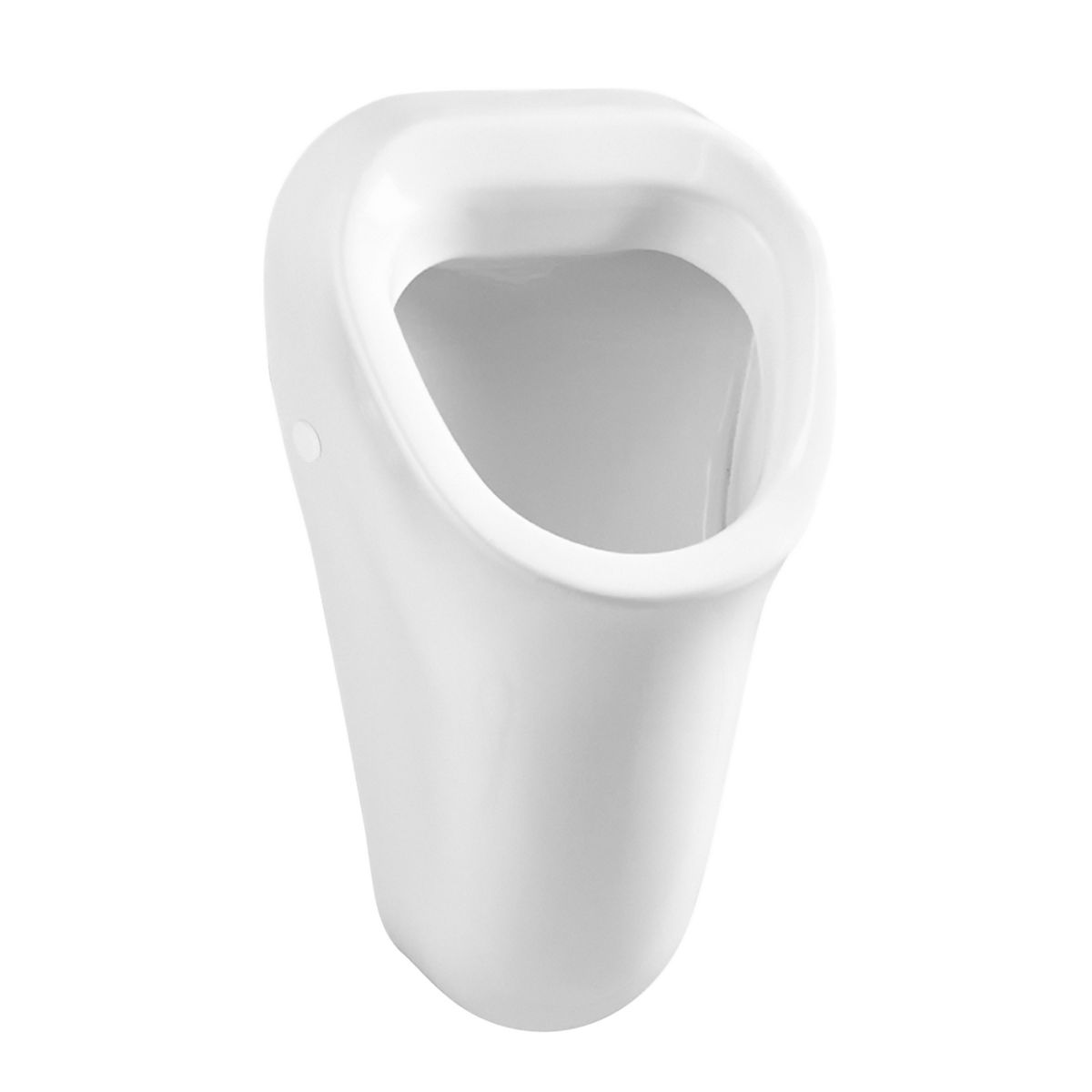

Vitra Urinal Keramik
- 315 x 310 x 565 mm (BxTxH)
- Zulauf von hinten
- Abgang waagerecht
- inklusive Befestigung
- ohne Absaugeformstück
- Gewicht: 13,9 kg
- ohne Deckel
- Sanitärkeramik
- Farbe: Weiss
Herstellerinformationen:
Geberit Vertriebs GmbH
Theuerbachstraße 1
88630 Pfullendorf
Deutschland
E-Mail: sales.de@geberit.com
Weiterführende Links zu "Komplett Set Geberit Duofix Basic mit Urinalsteuerung HyBasic berührungslos u. Vitra Urinal"
Verfügbare Downloads:
- Download Maßzeichnung Duofix Basic Urinal Universal 130 cm
- Download Produktdatenblatt Duofix Basic Urinal Universal 130 cm
- Download Montageanleitung Duofix Basic Urinal Universal 130 cm
- Download Maßzeichnung HyBasic Urinalsteuerung berührungslos
- Download Produktdatenblatt HyBasic Urinalsteuerung berührungslos
- Download Montageanleitung HyBasic Urinalsteuerung berührungslos
- Download Bedienungsanleitung HyBasic Urinalsteuerung berührungslos
