Daikin Altherma 3 H HT W EPRA14DW17 + ETBX16E9W7 Set
10.559,00 € *
inkl. MwSt.
A++
55 °C
A+++
35 °C
Speditionsversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10021857
- Herstellernummer: EPRA14DW17
Lieferumfang: 1 x Daikin Altherma 3 H HT W Set 1 x Daikin EPRA14DW17 Luft-Wasser-WP... mehr
Produktinformationen "Daikin Altherma 3 H HT W EPRA14DW17 + ETBX16E9W7 Set"

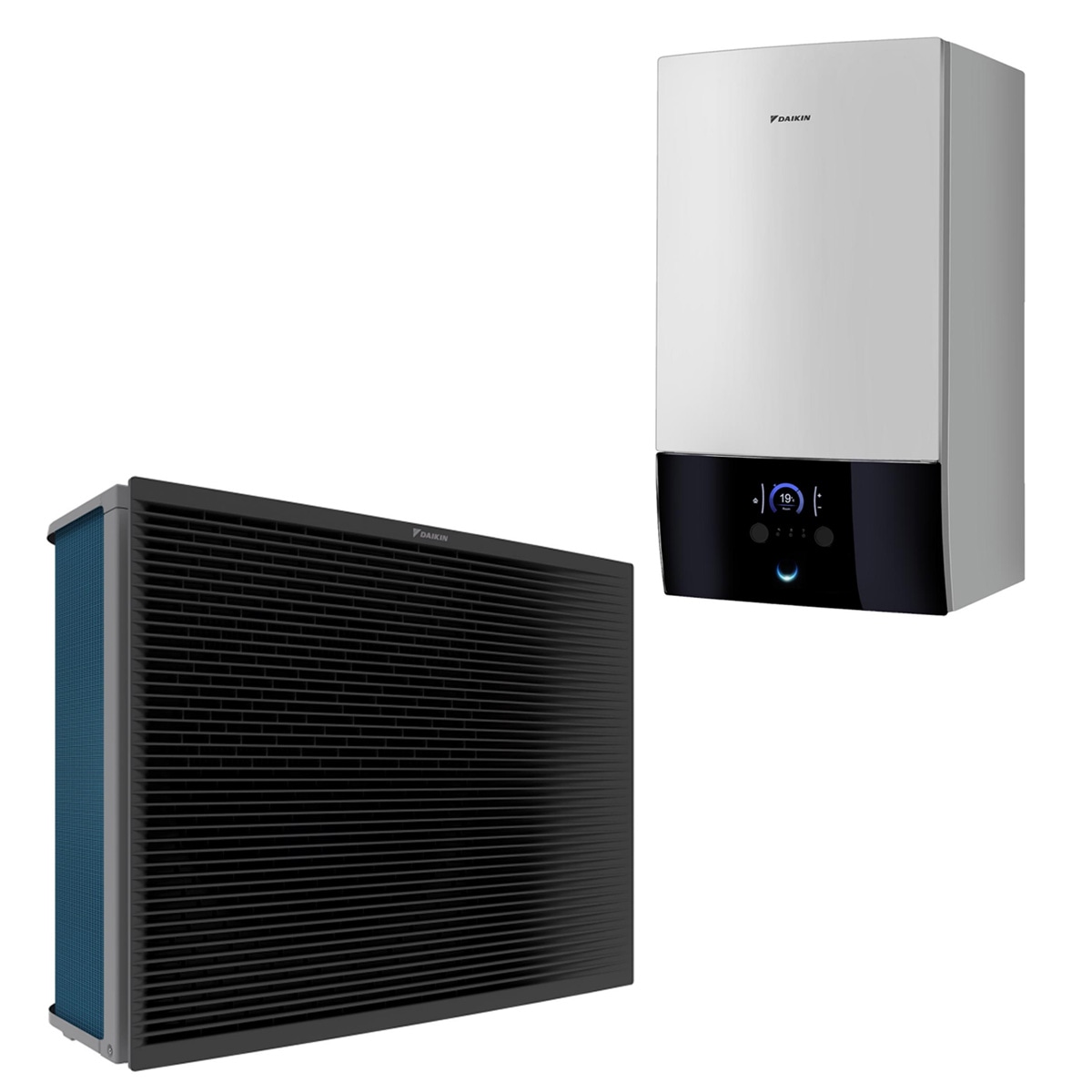

Lieferumfang:
- 1 x Daikin Altherma 3 H HT W Set
- 1 x Daikin EPRA14DW17 Luft-Wasser-WP Außengerät 14 Heizen und Kühlen
- 1 x Daikin ETBX16E9W7 Altherma 3 HHT W H/C BUH9 Wandgerät inkl. 9 kW Heizstab

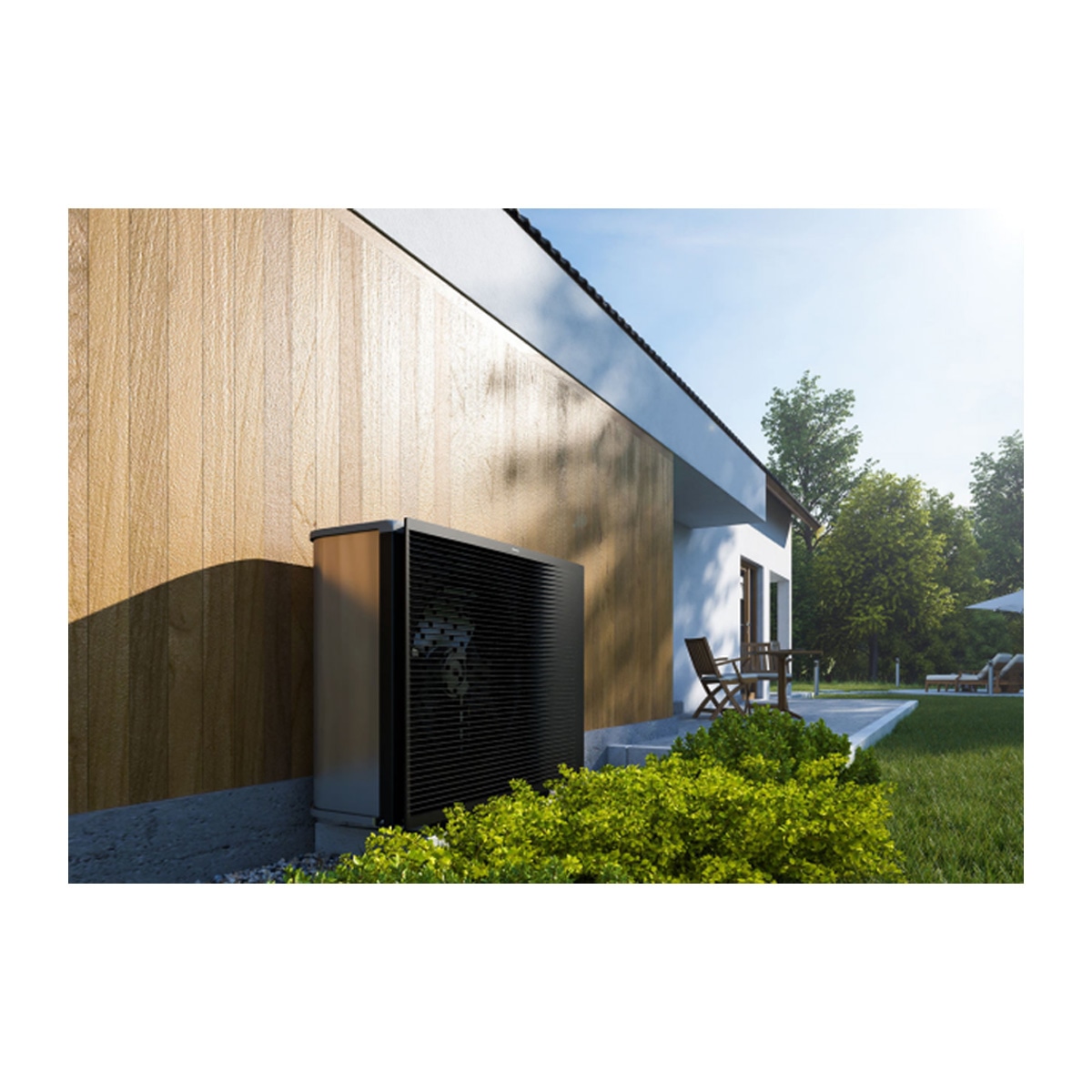

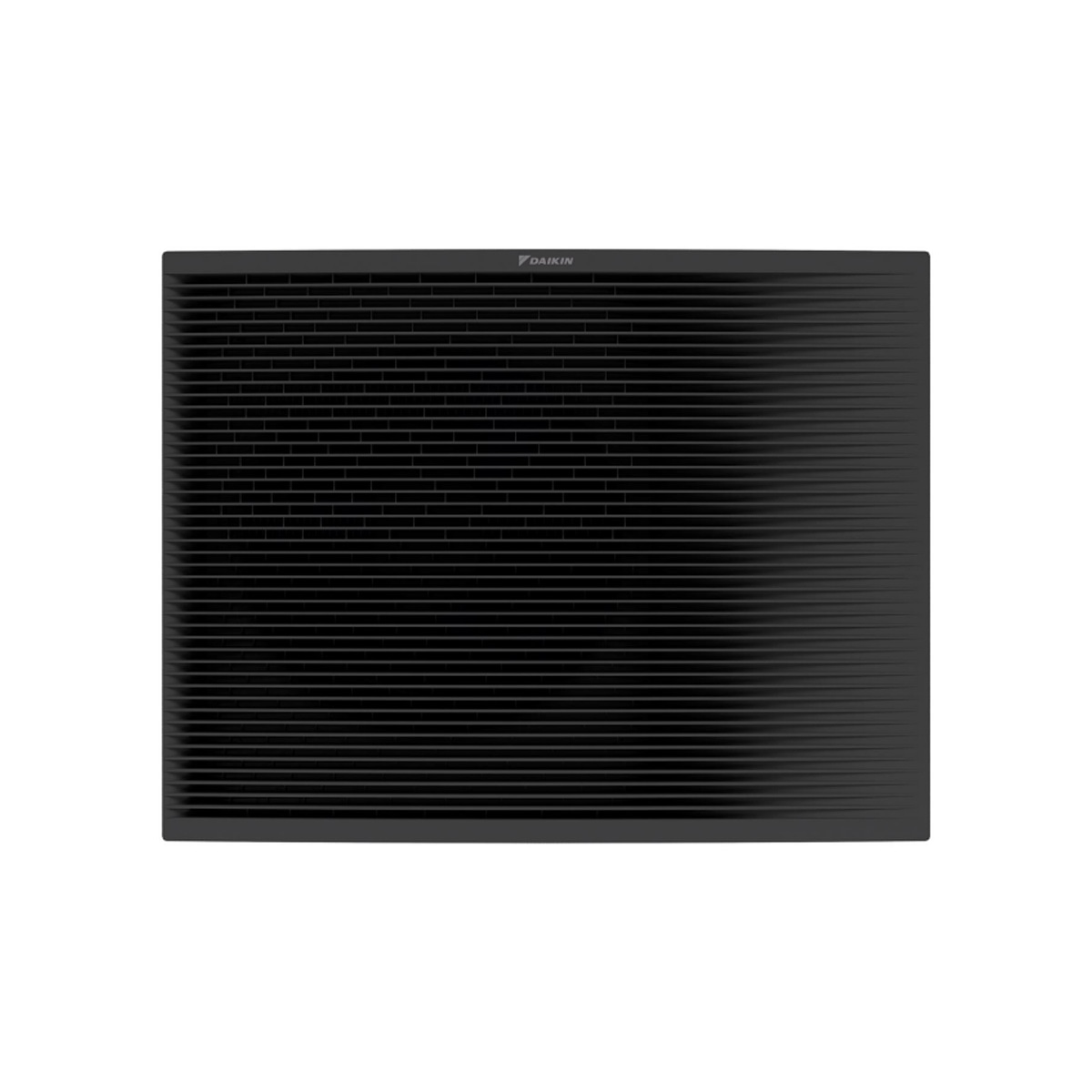

Beschreibung Außeneinheit:
- Invertergesteuerte Luft-Wasser-Wärmepumpe mit erweitertem Modulationsbereich in Monoblock-Ausführung
- Das Außengerät befindet sich in einem wetterfesten Stahlblechgehäuse mit integriertem Außentemperaturfühler
- Das elegante Gehäuse in Silbergrau mit dem schwarzen Frontgitter verleiht dem Außengerät eine edle Optik
- Mit 35 dB(A) (in 3 Metern Abstand) im reduzierten Nachtbetrieb ist das Gerät flüsterleise
- Für Radiatoren geeignet (70 °C Vorlauftemperatur bei -15 °C Außentemperatur)
- Brauchwassertemperaturen von über 60 °C ermöglichen eine thermische Desinfektion allein durch den Wärmepumpenbetrieb
- Ausgestattet mit dem umweltfreundlichen Kältemittel R32
- Der vollheirmetische, invertergeregelte Scrollverdichter wurde speziell für den Einsatz mit R32 entwickelt und gewährleistet höchste Effizienz bei geräuscharmem Betrieb
- Kombinierbar mit den Inneneinheiten DAIKIN Altherma 3 H HT ECH2O, DAIKIN Altherma 3 H HT F und DAIKIN Altherma 3 H HT W
- Die Regelungseinheit ist in der Inneneinheit integriert
- Eine weitere Regelung kann als Fernbedienung via bauseitigem Kabel im Gebäude installiert werden

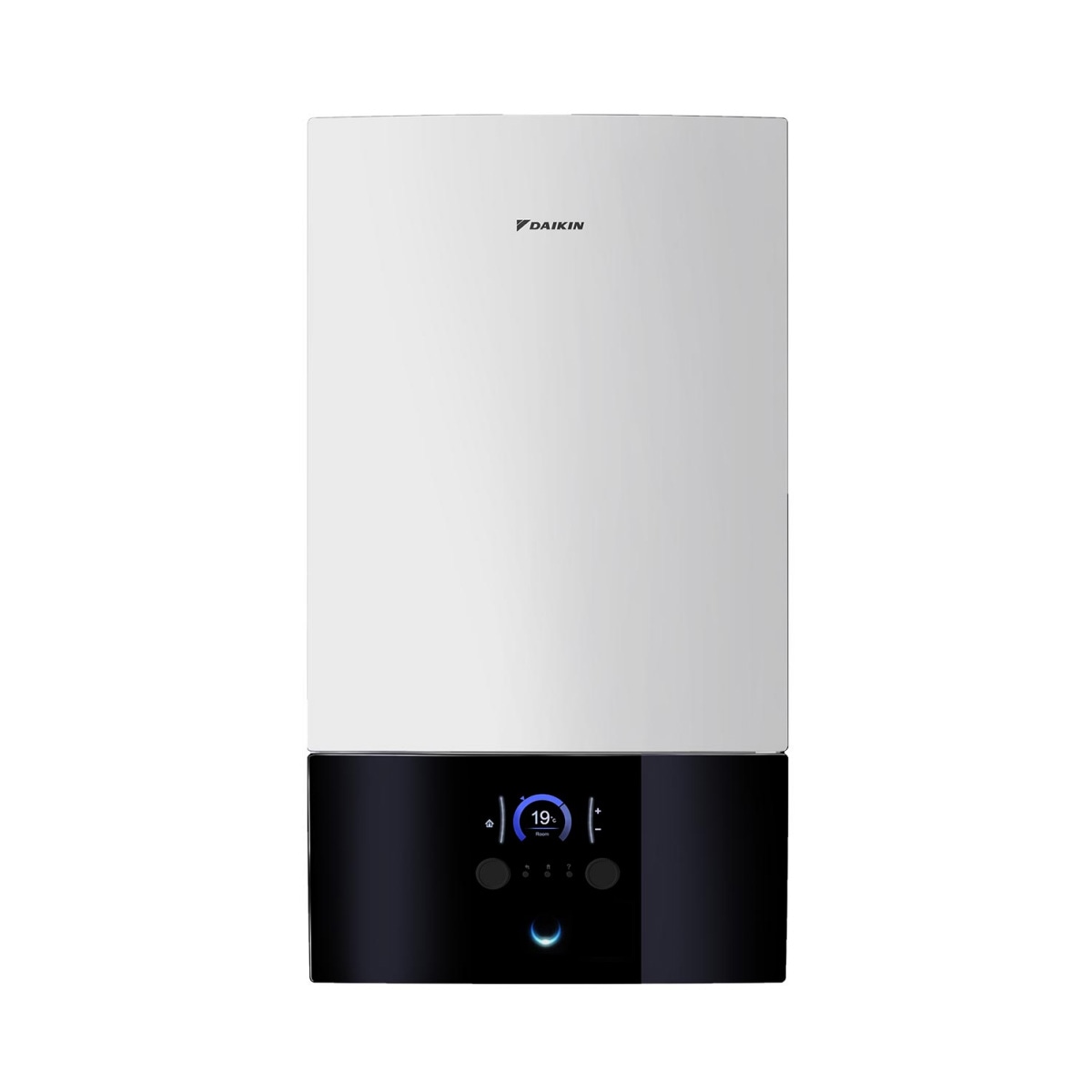

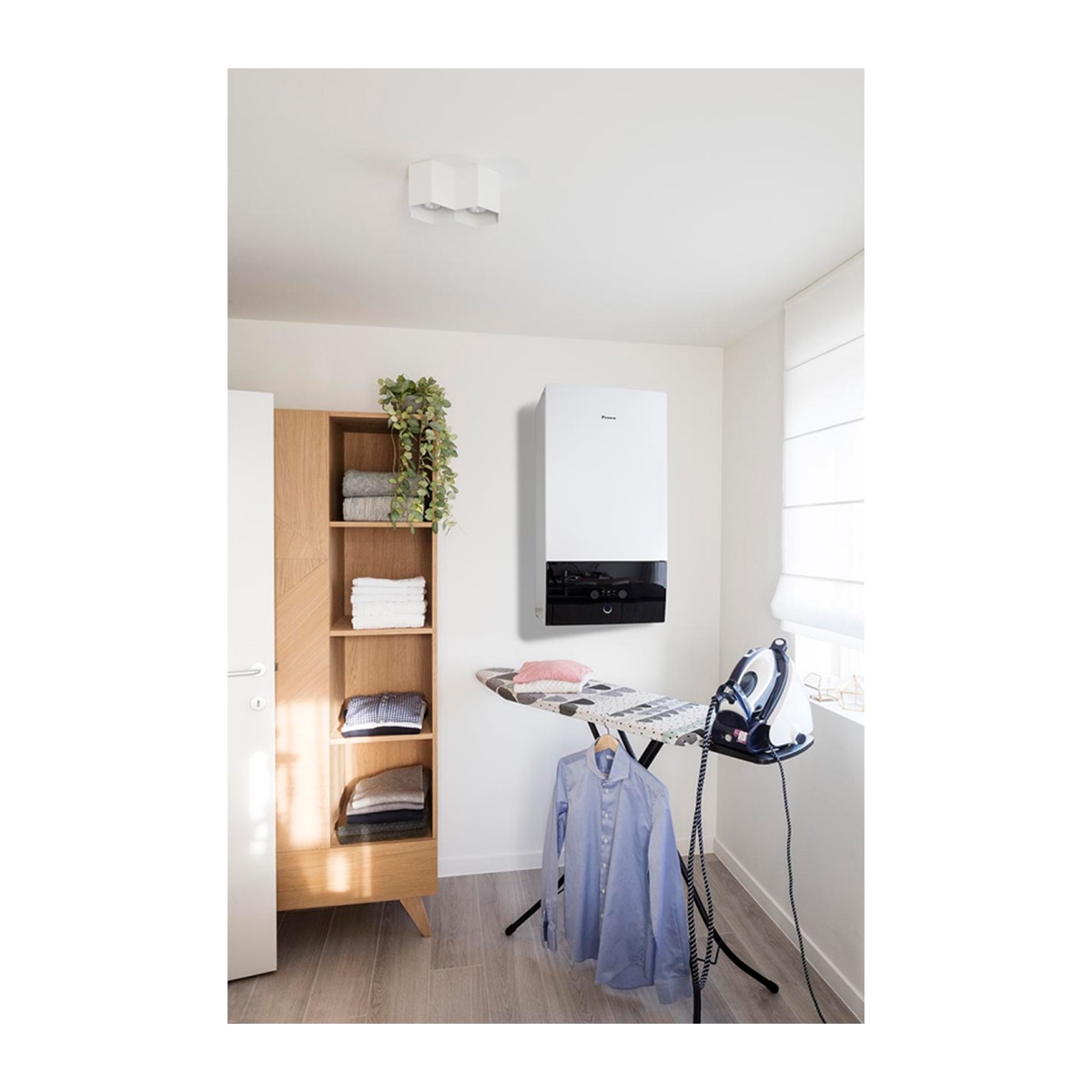

Beschreibung Inneneinheit:
- Luft-Wasser-Wärmepumpen-Inneneinheit als Monoblock-System für das Außengerät Daikin Altherma 3 H HT - 14, 16 und 18
- Inkl. Bedien- und Anzeigeeinheit (MMI)
- Hydraulisch ausgerüstet mit einer Hocheffizienzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe mit Manometer, Volumenstromsensor, Füll- und Entleerungshähnen sowie Schlamm- und Magnetitabscheider
- Mit integriertem 9 kW Elektro-Heizstab (3~400 V)
- Ein Überströmventil ist im Lieferumfang enthalten
- Regelung mit integrierter Mikroprozessor-Steuerung zur witterungsgeführten Vorlaufregelung im Heiz- und Kühlbetrieb sowie der Trinkwassererwärmung
- Drei verschiedene Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene)
- Integrierte Wochenzeitschaltuhr. Programme für die thermische Desinfektion des Brauchwassers mit der Reserveheizung/Zusatzheizung sowie für die Estrichtrocknung
- Elektrisch komplett verdrahtet, mit Klemmleisten für Netzeinspeisung und Verbindung zum Außengerät
- Anschlussmöglichkeit einer Trinkwasser-Zirkulationspumpe
- Steuerung über App möglich
Vorteile Inneneinheit:
- Kompaktes Gerät mit geringem Platzbedarf (kaum Seitenabstand erforderlich)
- Kombination mit separatem Trinkwasserspeicher möglich
- Elegantes, modernes Design
- In Kaskaden auch für Mehrfamilienhäuser geeignet
- Auf Wunsch Regelung über App (Zubehör notwendig)
Technische Daten Außeneinheit:
| Aufstellung Gerät | Außenaufstellung |
| Heizleistung bei 7/35 °C nach EN 14511 | 5,9 kW |
| COP bei 7/35 °C nach EN 14511 | 4,79 |
| COPd bei Tj = +7 °C | 5,95 |
| Geeignet für Zusatzheizung Zentralheizung | Ja |
| Raumtemperaturregelung | Nein |
| Art der Regelung | witterungsabhängige Regelung |
| Art der Optimierung | Kommunikationsprotokoll (OpenTherm) |
| Externe Steuerung benötigt | Nein |
| Geeignet für warmes Trinkwasser | Ja |
| Steuerung für warmes Trinkwasser integriert | Ja |
| Geeignet für aktive Kühlung | Ja |
| Kühlleistung bei 35/18 °C nach EN 14511 | 0 - 10,55 kW |
| Kühlleistung bei 35/7 °C nach EN 14511 | 0 - 6,9 kW |
| Geeignet für Schwimmbadwasserheizung | Nein |
| Schwimmbadregelung | Nein |
| Ansteuerung für Heizkessel Zentralheizung | Nein |
| Regelung für Pufferspeicher | Ja |
| Modulierender Kompressor | Ja |
| Modulationsrate | 30 - 100 % |
| Typ Kältemittel | R32 |
| Füllmenge Kältemittel | 4,2 kg |
| Anschlussspannung | 0 - 400 V |
| Anzahl der Phasen | 3 |
| Frequenz | 50 Hz |
| Sicherung (träge) | 16 A |
| Breite | 1.270 mm |
| Höhe | 1.005 mm |
| Tiefe | 535 mm |
| Gewicht | 151 kg |
| Betriebsgeräusch | 46 - 60 dB(A) |
| Schallleistungspegel (nach EN 12102 bei 0/35 °C) | 54 dB |
| Schalldruckniveau nach EN 12102 bei 0/35 °C auf 1 m Entfernung | 43 dB |
| Externer Druck der Systempumpe bei Nenndurchfluss | 1,11 bar |
| Lufttemperatur | -28 - 43 °C |
| Luftdurchsatz | 1,09 - 1,77 m³/h |
| Max. Heizungsvorlauftemperatur | 70 °C |
| Nennvolumenstrom Abgabesystem | 978 l/s |
| Max. Betriebsdruck Abgabesystem | 3 bar |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf | 1 Zoll außen |
| Kaskadierbar | Ja |
| Fernbedienbar | Nein |
| Datentransfer über USB | Nein |
| Datentransfer über Internet | Nein |
| Datentransfer über Busverbindung | Nein |
| Anschluss und Reglung mehrere Heizkreise möglich | Nein |
| Sanftanlauf eingebaut | Ja |
| Beschränkung max. elektrische Leistungsaufnahme | 16 A |
| Saisonale Energieeffizienz bei durchschnittlichem Klima für 35 °C | 186 % |
| Saisonale Energieeffizienz bei kälterem Klima für 35 °C | 163 % |
| Saisonale Energieeffizienz bei wärmerem Klima für 35 °C | 220 % |
| Saisonale Energieeffizienz bei durchschnittlichem Klima für 55 °C | 140 % |
| Saisonale Energieeffizienz bei kälterem Klima für 55 °C | 125 % |
| Saisonale Energieeffizienz bei wärmerem Klima für 55 °C | 161 % |
| Energieeffizienzklasse Raumheizung | A++ |
ETIM 9.0: Wärmepumpe (Luft/Wasser) Split-Ausführung (EC012035):
| Ausführung | Außengerät |
| Typ Kältemittel | R32 |
| Breite des Außengerätes | 1.003 mm |
| Höhe des Außengerätes | 1.270 mm |
| Tiefe des Außengerätes | 533 mm |
| Gewicht des Außengerätes | 150 kg |
Technische Daten Inneneinheit:
| Aufstellung Gerät | Innenaufstellung |
| Geeignet für Zusatzheizung Zentralheizung | Ja |
| Raumtemperaturregelung | Ja |
| Art der Regelung | witterungsabhängige Regelung |
| Art der Optimierung | Kommunikationsprotokoll (OpenTherm) |
| Externe Steuerung benötigt | Nein |
| Geeignet für warmes Trinkwasser | Ja |
| Steuerung für warmes Trinkwasser integriert | Ja |
| Geeignet für aktive Kühlung | Ja |
| Geeignet für Schwimmbadwasserheizung | Nein |
| Schwimmbadregelung | Nein |
| Ansteuerung für Heizkessel Zentralheizung | Nein |
| Regelung für Pufferspeicher | Ja |
| Modulierender Kompressor | Nein |
| Anschlussspannung | 0 - 400 V |
| Anzahl der Phasen | 3 |
| Frequenz | 50 Hz |
| Sicherung (träge) | 20 A |
| Breite | 440 mm |
| Höhe | 840 mm |
| Tiefe | 390 mm |
| Gewicht | 38 kg |
| Betriebsgeräusch | 0 - 44 dB(A) |
| Schallleistungspegel (nach EN 12102 bei 0/35 °C) | 44 dB |
| Schalldruckniveau nach EN 12102 bei 0/35 °C auf 1 m Entfernung | 30 dB |
| Externer Druck der Systempumpe bei Nenndurchfluss | 1 bar |
| Lufttemperatur | 15 - 70 °C |
| Max. Heizungsvorlauftemperatur | 70 °C |
| Nennvolumenstrom Abgabesystem | 1.200 l/s |
| Max. Betriebsdruck Abgabesystem | 3 bar |
| Rohraußendurchmesser, Anschluss Abgabesystem | 25,4 mm |
| Nenndurchmesser Anschluss Vorlauf und Rücklauf | 1 Zoll außen |
| Schutzart (IP) | IPX0 |
| Kaskadierbar | Ja |
| Fernbedienbar | Ja |
| Datentransfer über USB | Ja |
| Datentransfer über Internet | Ja |
| Datentransfer über Busverbindung | Ja |
| Art der Pumpe (interne Pumpe) | Standard |
| Spannungsart der Pumpe (interne Pumpe) | AC |
| Drehzahlregelung Pumpe (interne Pumpe) | eingebaut |
| Art der Drehzahlregelung (interne Pumpe) | stufenlos |
| Anschluss und Reglung mehrere Heizkreise möglich | Nein |
| Sanftanlauf eingebaut | Ja |
| Beschränkung max. elektrische Leistungsaufnahme | 13 A |
| Saisonale Energieeffizienz bei durchschnittlichem Klima für 35 °C | 186 % |
| Saisonale Energieeffizienz bei kälterem Klima für 35 °C | 163 % |
| Saisonale Energieeffizienz bei wärmerem Klima für 35 °C | 220 % |
| Saisonale Energieeffizienz bei durchschnittlichem Klima für 55 °C | 140 % |
| Saisonale Energieeffizienz bei kälterem Klima für 55 °C | 125 % |
| Saisonale Energieeffizienz bei wärmerem Klima für 55 °C | 161 % |
| Energieeffizienzklasse Raumheizung | A+++ |
ETIM 9.0: Wärmepumpe (Luft/Wasser) Split-Ausführung (EC012035):
| Ausführung | Innengerät |
| Breite des Innengerätes | 440 mm |
| Höhe des Innengerätes | 840 mm |
| Tiefe des Innengerätes | 390 mm |
| Gewicht des Innengerätes | 38 kg |
Herstellerinformationen:
DAIKIN Airconditioning Germany GmbH
Inselkammerstrasse 2
82008 Unterhaching
Deutschland
E-Mail: info@daikin.de
Weiterführende Links zu "Daikin Altherma 3 H HT W EPRA14DW17 + ETBX16E9W7 Set"
Verfügbare Downloads:
- Download Katalog
- Download Technisches Datenblatt
- Download Konformitätserklärung Außeneinheit
- Download Konformitätserklärung Inneninheit
- Download Installationsanleitung Außeneinheit
- Download Installationsanleitung Inneneinheit
- Download Referenzhandbuch Außeneinheit
- Download Referenzhandbuch Inneneinheit
- Download Bedienungsanleitung Inneneinheit
Allgemeine Sicherheitshinweise: Zur Vermeidung von Personen- und Gesundheitsschäden dürfen Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nur durch autorisiertes Fachpersonal (Fachbetrieb oder Installateurunternehmen der Heizungs- / Sanitärbranche) erfolgen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie generell bei Installations- und Montagearbeiten die beigefügten Einbau-, Bedienungs- und Wartungsanleitungen sowie die Produkt- und/oder Systemzulassungen aller Anlagenkomponenten. Beispielsweise ist es bei Wärmeerzeugern regelmäßig der Fall, dass nur für diese Heizung zugelassene Abgasanlagen verwendet werden dürfen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Inspektions- und Wartungsbedingungen, die ebenfalls in den oben genannten Unterlagen enthalten sind.
Elektroheizgeräte und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur durch den jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!
Elektrogeräte mit Drehstromanschluss (3~/400 V) und "nicht steckerfertige Geräte" müssen von einem Fachbetrieb installiert werden. Geräte mit einer Nennleistung von mehr als 12 kW bedürfen vor der Erstinstallation der Zustimmung des Netzbetreibers.
Die Installation, Inspektion, Wartung und Reparatur von Gasgeräten sowie Gaseinstellungen selbst dürfen nur von einem Fachhandwerker durchgeführt werden!
Bei der WEEE Nummer handelt es sich um die vergebene Registriernummer, die als Nachweis der im Herstellungsland vorgenommenen Registrierung des Herstellers, der Marke und der elektrischen oder elektronischen Geräteart gilt. Sie dient damit gleichzeitig der Identifizierung des Herstellers.
