Bosch Brennwert-Standardpaket BOPA ST CSH 011 CSH5800iG 30 P 23, WP 180 P 1 B, CS 29-1 7739624825

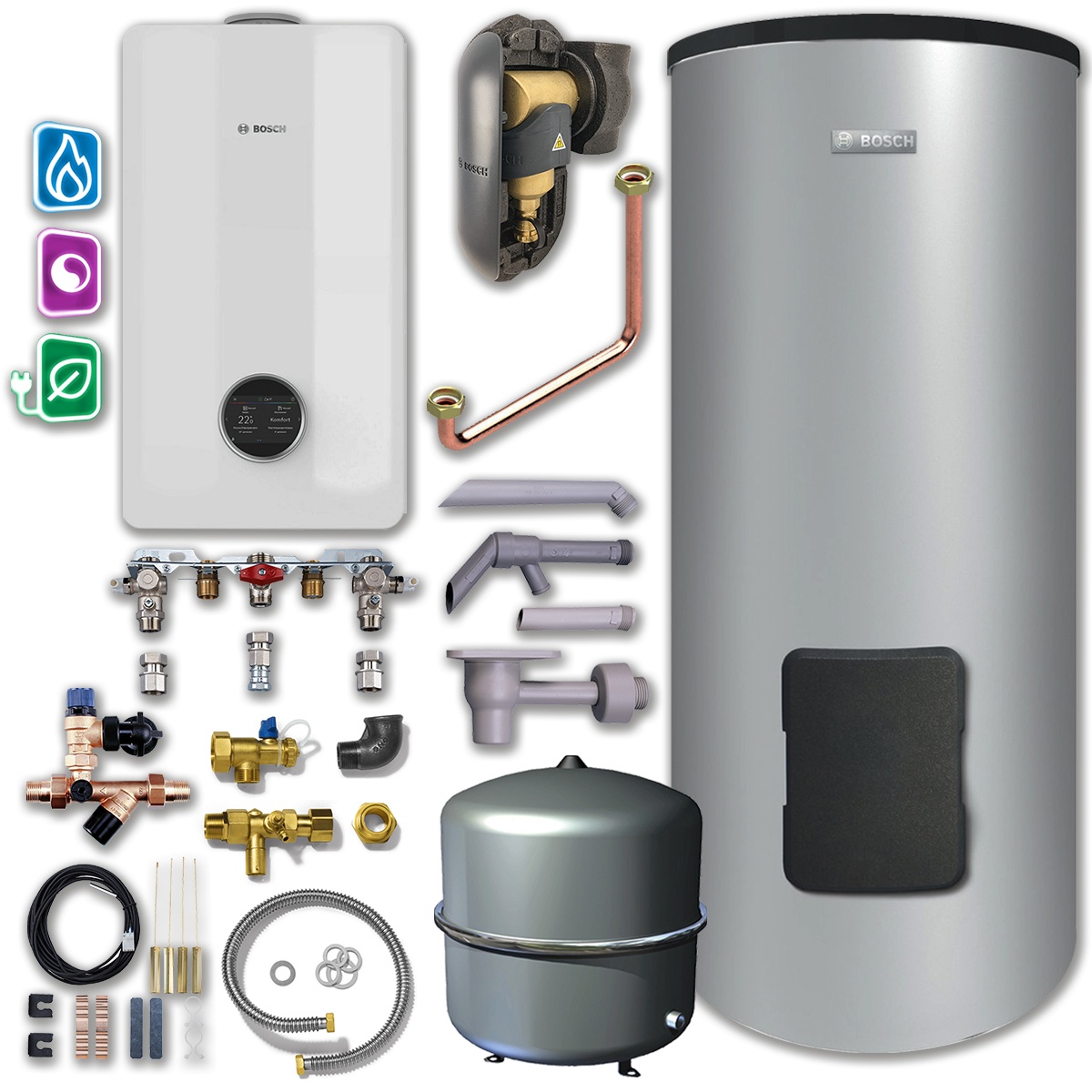

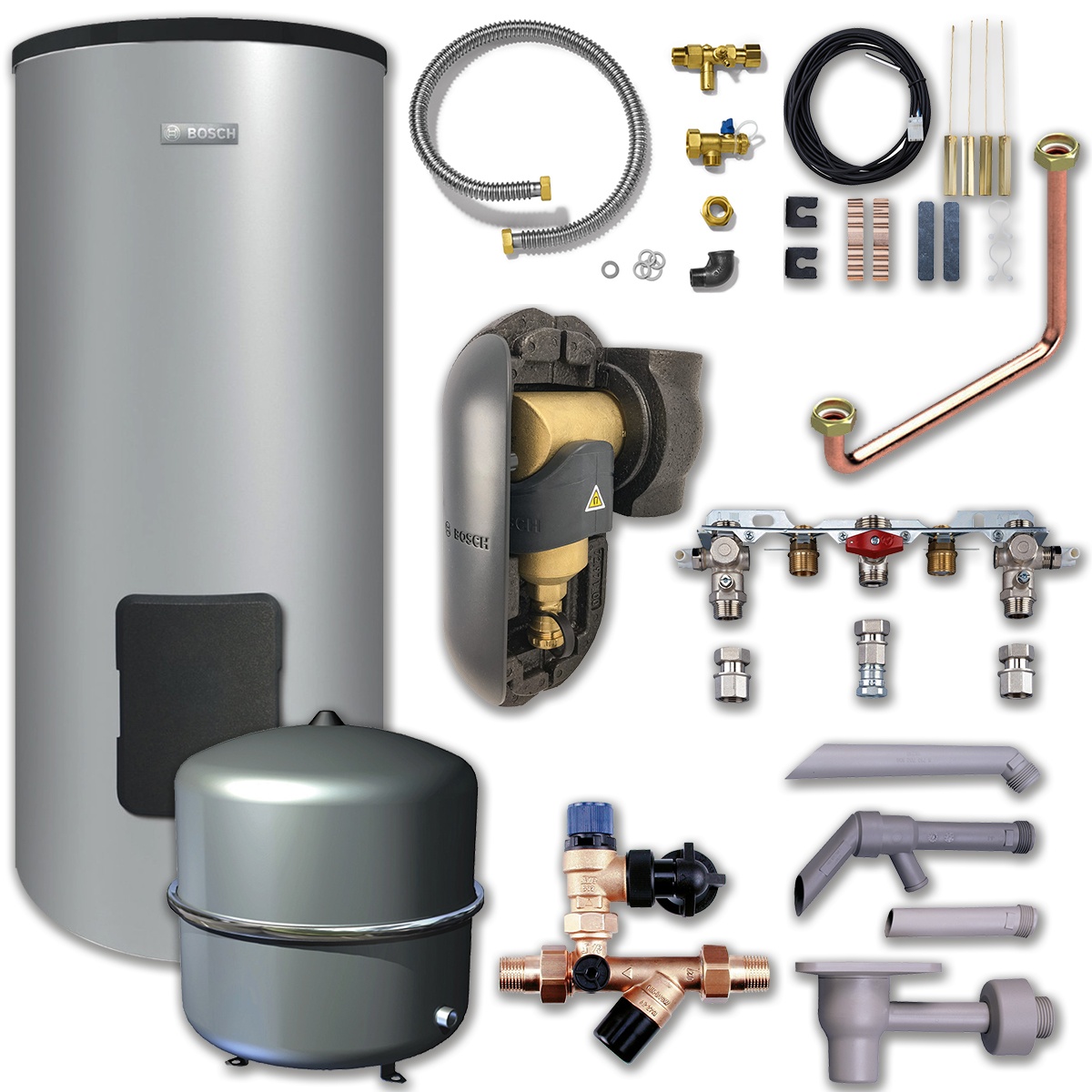

Lieferumfang:

• 1 x Bosch Wärmepumpen-Hybridgerät CSH5800iG 30 P 23
• 1 x Bosch Wärmepumpenspeicher WP 180 P 1 B
• 1 x Bosch Zubehör Warmwasserspeicher SF4-Set
• 1 x Bosch Installationszubehör IW-BO-1
• 1 x Bosch Montageanschlussplatte
• 1 x Bosch Sicherheitsgruppe
• 1 x Bosch Trichtersiphon Nr. 432
• 1 x Bosch Schlammabscheider H-SD25
• 1 x Bosch Membran-Ausdehnungsgefäß 35 Liter
• 1 x Bosch Anschlussset externes Ausdehnungsgefäß

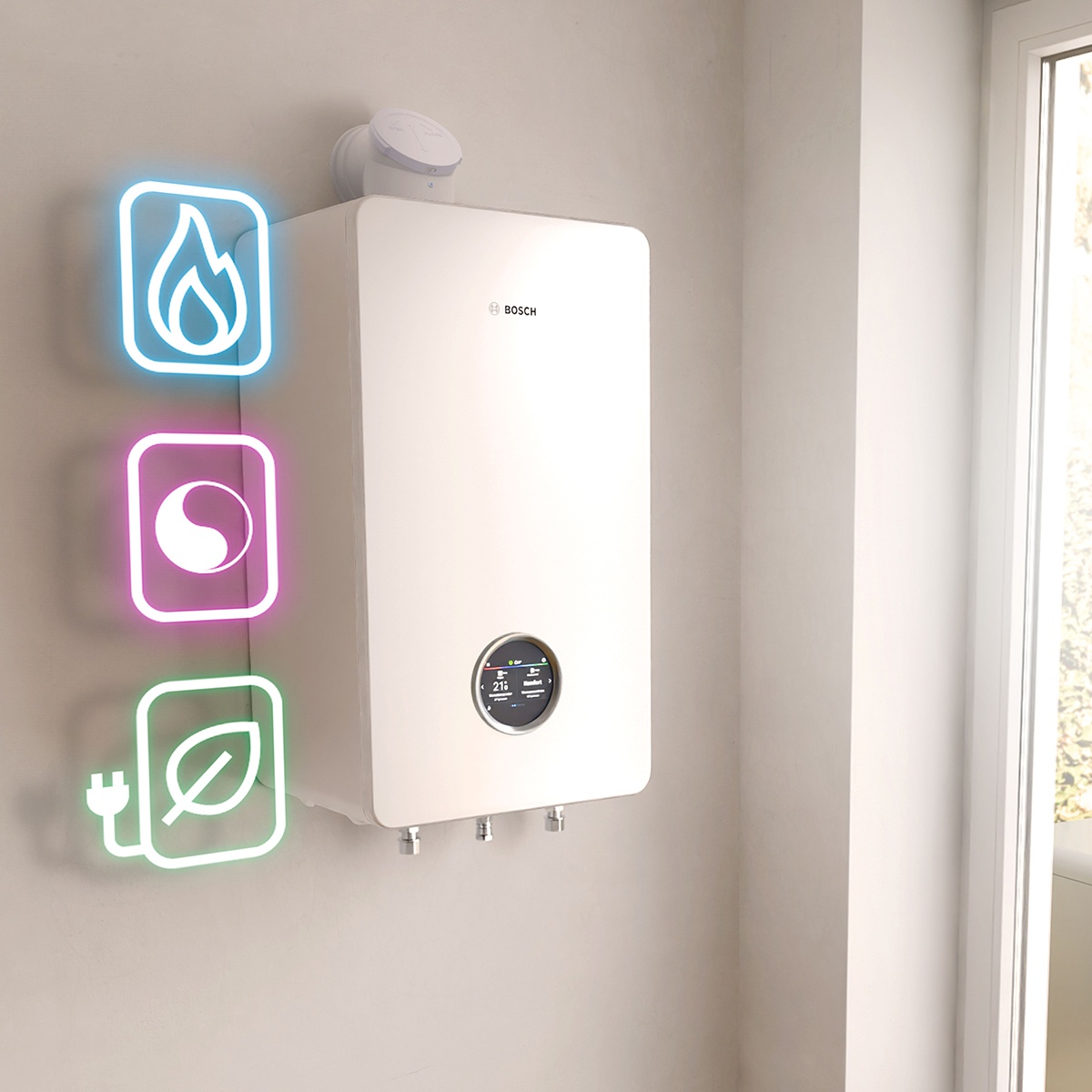

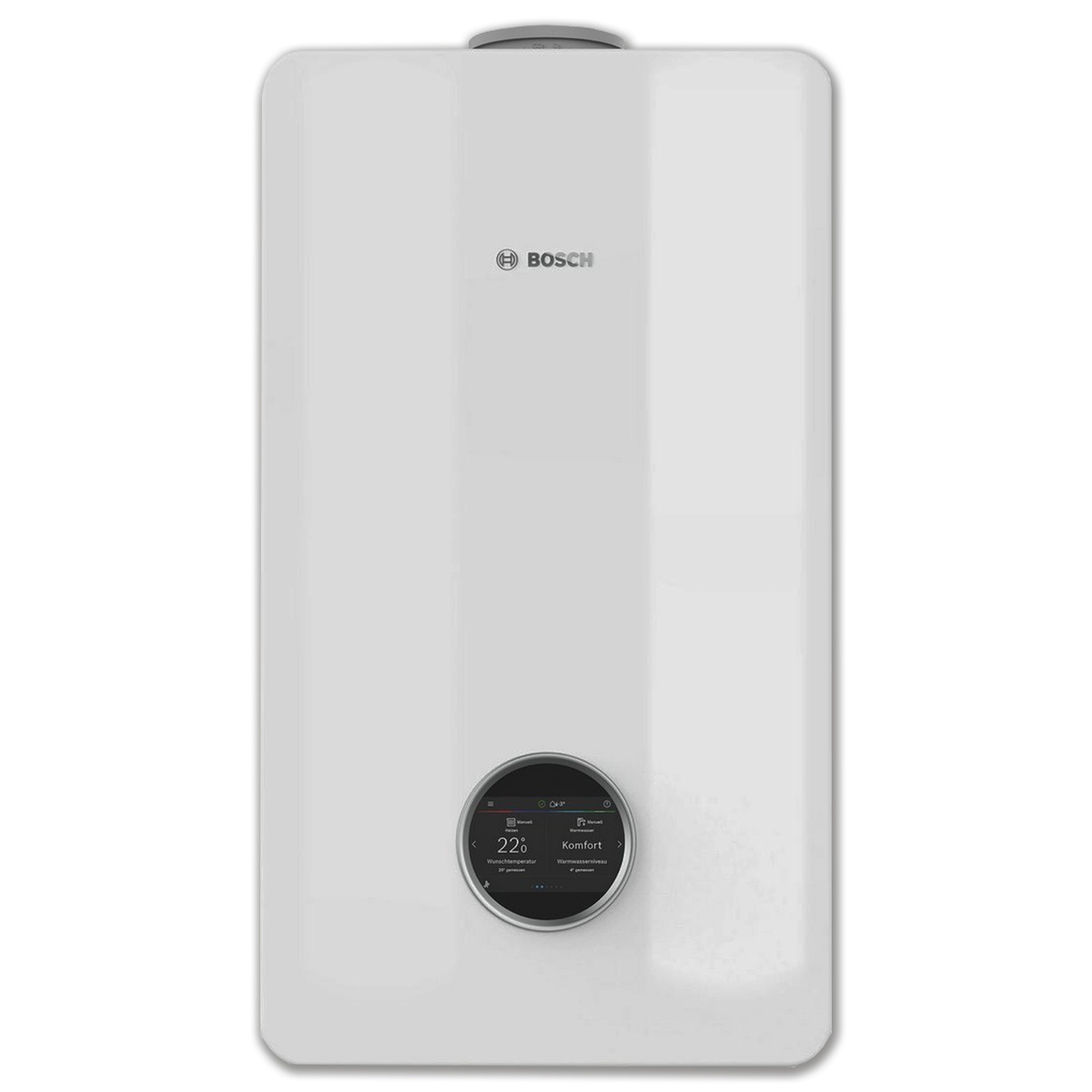

Wärmepumpen-Hybridgerät:

• bestehend aus: Hybridheizgerät, Haltebügel, Montageschablone, Außentemperaturfühler, Produktdokumentation, Schlauch für Hybridpumpen-Entlüfter, Schlauch für Wärmezellen-Entlüfter, Entleerhahn, Connect-Key (Internet-Gateway und Funkmodul für die Fernbedienung und Fernüberwachung der Heizung), Schläuche für Sicherheitsventil und Kondensatablauf, Übergangsstück, Doppelnippel und Siebfilter
• Gas-Brennwert-Hybridsystem zur zentralen Wärme- und Warmwasserbereitung
• funktioniert als eigenständiges Gas-Brennwertgerät oder Hybridsystem
• All-In-One-Heizung: vorbereitet für den Anschluss einer Luft-Wasser-Wärmepumpen Außeneinheit
• OptiEnergy-Hybridsystem: ohne Pufferspeicher möglich
• einfache Bedienung am 5 Zoll Farb-Touch Bedienfeld UI 800 mit integrierter EMS Systemreglerfunktion für bis zu vier Heizkreise
• Aluminium-Silizium Warmeblock C5 mit optimaler Zugänglichkeit bei der Wartung
• Betrieb mit Gas, Wasserstoff, als Hybrid oder als 100%ige Wärmepumpen-Inneneinheit möglich
• zertifiziert für bis zu 20 % Wasserstoffbeimischung
• Werkseitig eingestellt auf Erdgas 2E (2H), einfache Umstellung auf andere Gasarten 2L(LL) über Gas-Einstelldüse
• Flüssiggasbetrieb über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich
• unkomplizierte Installation: Plug-and-Play

Highlights auf einem Blick:

• einfacher und schneller 1:1 Gerätetausch an bereits bestehende Anschlüsse vorhandener Gas-Heizgeräte
• einfach und flexibel umrüstbar auf Hybrid*, Wärmepumpe*/** oder Wasserstoff*/***
• dank integrierter Hybrideinheit Anschluss einer Wärmepumpen-Außeneinheit innerhalb eines Tages möglich
• schnelle und einfache Integration eines Elektromoduls** für rein elektrischen Betrieb inklusive Anbindung einer Wärmepumpen-Außeneinheit
• eine Steuerung mit integriertem Farb-Touchdisplay UI 800 für das gesamte Heizsystem
• erfüllt in der Option Hybrid* und Wärmepumpe*/** die aktuellen Anforderungen des Gebäudeenergiegesetzes (GEG)

Mehr Sicherheit und Flexibilität:

• Option 1 - Gas: einfacher und schneller 1:1 Gerätetausch an die bestehenden Anschlüsse vorhandener Gas-Heizgeräte
• Option 2 - Hybrid*: Anschluss einer Wärmepumpen-Außeneinheit an die im Gerät integrierte Hybrideinheit, weitere zusätzliche Änderungen am Heizsystem sind nicht notwendig
• Option 3 - Wärmepumpe*: einfache und schnelle Integration eines Elektromoduls** und Anbindung einer Wärmepumpen-Außeneinheit direkt an die bereits integrierten Anschlüsse der Compress Hybrid 5800i G ermöglichen einen 100% elektrischen Betrieb des Heizsystems

Hinweis: *Umbau und kostenpflichtiger Bezug weiterer Komponenten / Umrüstsets erforderlich. **ab 2026 verfügbar. ***voraussichtlich ab 2029 verfügbar.

Serienmäßige Ausstattung:

• Heizkreispumpe und Pumpe für Wärmepumpenkreis integriert
• neue XCU Steuereinheit mit integrierten Hybridfunktionen
• messtechnische Verbrauchsdatenerfassung nach BEG integriert
• Entlüfter, Absperrhahn mit Schmutzfilter Sicherheitsventil
• Temperaturbegrenzer
• Connect-Key: K 40 RF zur einfachen Vernetzung mit HomeCom Pro und HomeCom Easy
• Außentemperaturfühler für außentemperaturgeführte Regelung mit dem Bedienfeld UI800

Gaseinstellung:

• das Gerät wird werkseitig auf Erdgas der Kategorie 2E (2H) eingestellt und verplombt und ist nicht dafür vorgesehen, beim Betrieb mit Erdgas H eingestellt zu werden
• die Gasart kann von Erdgas 2E (2H) auf Erdgas 2L(LL) direkt im Gerät umgestellt werden hierbei ist eine CO2- oder O2-Einstellung erforderlich
• Flüssiggasbetrieb über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich

Technische Daten:

Wärmepumpenspeicher:

• emaillierter Stahlbehälter mit silber lackiertem Stahlblechmantel und Abdeckung in schwarz
• Verkleidung in Silber mit Polystyrolmantel
• Schutzanode
• höhenverstellbare Stellfüße
• Reinigungsflansch
• mit Glattrohr-Wärmetauscher

Technische Daten:

• Warmwasserbereitungs-Energieeffizienzklasse: B
• Energiespektrum DHW: A+ -> F
• Warmhalteverlust: 48,1 W
• Speichertyp: Monovalent
• Speichermaterial: PUR-Hartschaum
• Dämmstoff: PUR-Hartschaum
• Max. Heizungsbetriebsdruck: 16 bar
• Max. Heizwassertemperatur: 110 °C
• Wärmetauschervolumen: 11,4 Liter
• Speichervolumen: 170,0 Liter
• Nutzbare Wassermenge ohne Nachladung und Verteilverluste bei Speichertemperatur 60 °C, Zapftemperatur 40 °C: 240 Liter
• Nutzbare Wassermenge ohne Nachladung und Verteilverluste bei Speichertemperatur 60 °C, Zapftemperatur 45 °C: 206 Liter
• Warmwasser-Dauerleistung (80/45/10 °C): 46,4 kW
• Warmwasser-Dauerleistung (80/45/10 °C): 1140 l/h
• Max. Warmwasser-Betriebsdruck: 10 bar
• Max. Warmwassertemperatur: 95 °C
• Bereitschaftsverlust: 1,2 kWh/d
• Wärmetauscherfläche: 1,7 m²
• Druckverlust (oberer Wärmetauscher): 37 mbar
• Max. Durchflussmenge (oberer Wärmetauscher): 2,6 m³/h
• Min. Aufheizzeit bei 80/45/10 °C: 23 min
• Anschluss für Heizungsvorlauf/Heizungsrücklauf: R1" Zoll
• Anschluss für Vorlauf und Rücklauf: R1" Zoll
• Durchmesser Zirkulationsanschluss: R3/4" Zoll

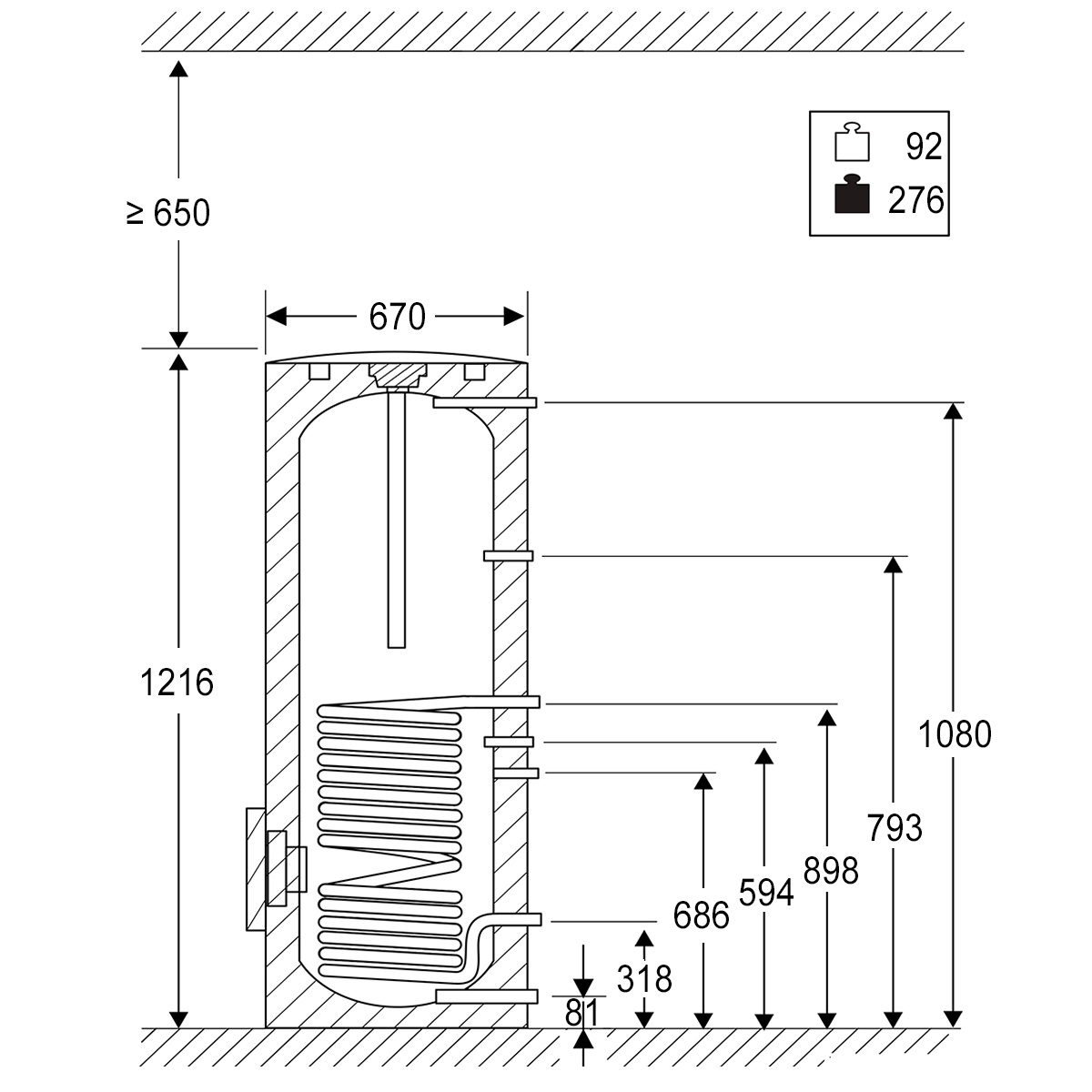

• Höhe Vorlaufanschluss Speicher: 318 mm
• Höhe Rücklaufanschluss Speicher: 898 mm
• Höhe Kaltwassereintritt: 81 mm
• Höhe Warmwasseraustritt: 1080 mm
• Höhe Zirkulationseintritt: 686 mm
• Außendurchmesser ohne Wärmedämmung: 500 mm
• Außendurchmesser mit Wärmedämmung: 671 mm
• Dicke der Wärmedämmung: 85 mm
• Kippmaß: 1360,9 mm
• Einbringbreite min.: 671 mm
• Fußabstand Breite: 333 mm
• Höhe: 1184 mm
• Breite: 671 mm
• Tiefe: 740 mm
• Nettogewicht: 91,5 kg
• Farbton: Silber
• Typ: WP 180 P 1 B

Zubehör Warmwasserspeicher SF4-Set:

• Speicherfühler inkl. Befestigungsset
• Temperaturfühler NTC12K (6 mm)
• einsetzbar als Speicher- oder Tauchfühler
• Kabellänge: 6 m
• mit Anschlussstecker und Befestigungsset
• für alle nebenstehenden Speicher

Installationszubehör IW-BO-1:

• Kurzschlussleitung für CSH5800iG
• bei Verwendung ohne Außeneinheit

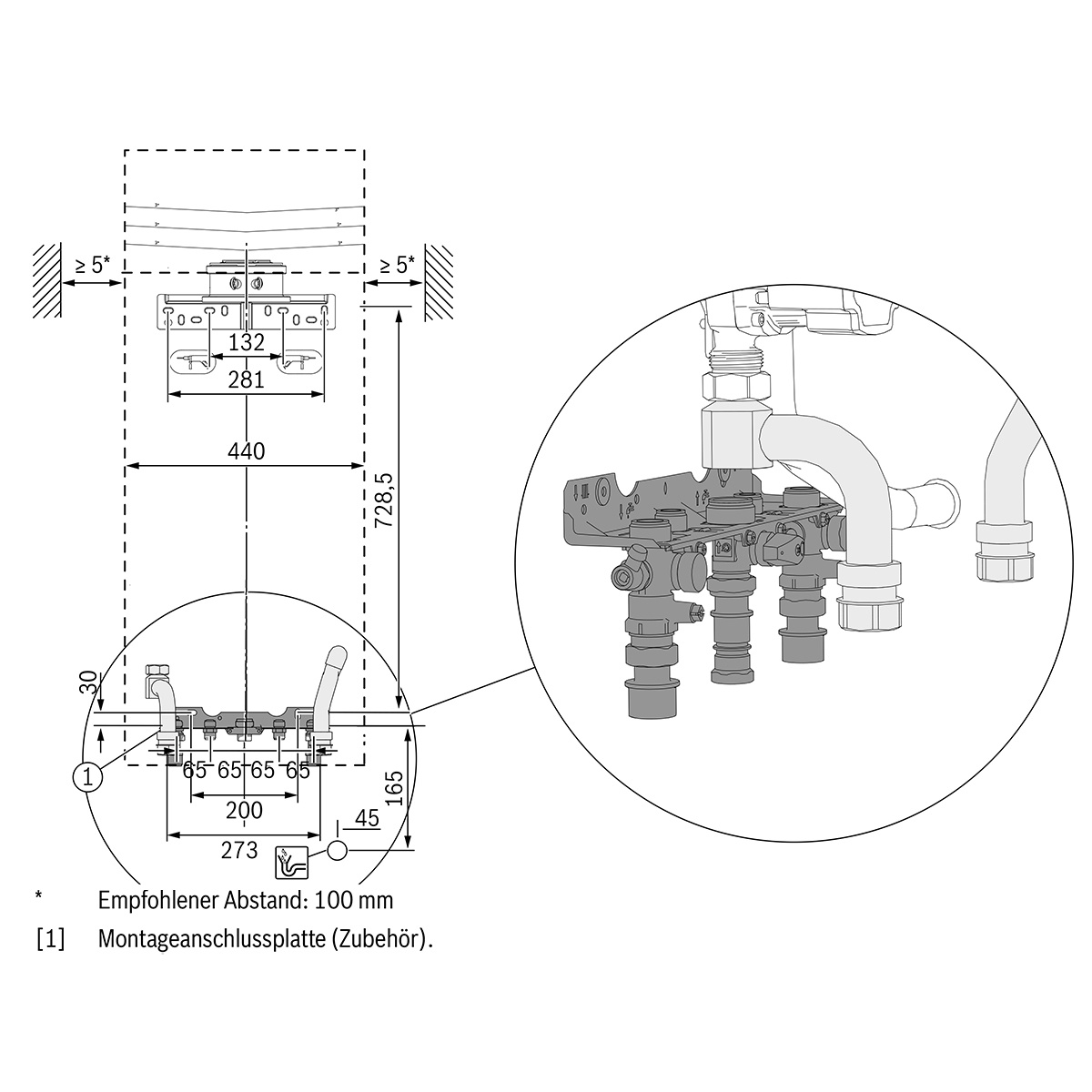

Montageanschlussplatte:

• für Speicheranschluss
• komplett für Erd- und Flüssiggas
• inkl. Wartungshähne R 3/4" Zoll
• mit Entleerventilen
• mit Gashahn inkl. TAE R 1/2" Zoll
• für die Aufputzmontage
• Typ: NR. 993

Sicherheitsgruppe:

• ohne Druckminderer DN15 für Netzdrücke bis 4 bar (mit Sicherheitsventil 6 bar)
• Absperrhahn, Prüfstutzen, Rückschlagventil und Anschlussverschraubungen
• Typ: NR. 429

Trichtersiphon:

• aus Hostalen
• Anschluss: R 1" Zoll
• mit Schieberosette

Schlammabscheider:

• Magnetit-/Schlammabscheider
• mit leistungssteigernder magnetischer Unterstützung durch abnehmbaren, externen Magnet
• inkl. Isolierung

Technische Daten:

• Rohranschluss: Innengewinde
• Nennweite: DN 25
• Einbaulänge: 90 mm
• Durchfluss max.: 2,0 m³/h
• Betriebsdruck max.: 6 bar
• Fließgeschwindigkeit Druckverlust 0,50 m/s: 1,0 kPa, 0,75 m/s: 1,0 kPa, 1,00 m/s: 3,5 kPa
• Temperatur max.: 110 °C
• Inhalt: 0,39 Liter
• Gewicht: 2,3 kg
• Typ: H-SD25

Ausdehnungsgefäß:

• für geschlossene Heizungsanlagen
• mit Befestigungsfüßen
• Betriebstemperatur max.: 120 °C
• Vordruck: 1,5 bar
• Inhalt: 35 Liter
• Farbton: Silber
• Typ: MAG 35

Anschlussset Ausdehnungsgefäß:

• Kessel-Füll- und Entleerhahn
• flexiblem Edelstahl Schlauch 3/4" Zoll
• Länge: 1 m
• Kappenventil für Ausdehnungsgefäß mit KFE-Ventil
• Dichtungen
• für Ausdehnungsgefäße Anschluss 3/4" Zoll und 1" Zoll
• Typ: AAS

Wärmepumpen-Hybridpaket:

• Artikel-Nr.: 7739624825
