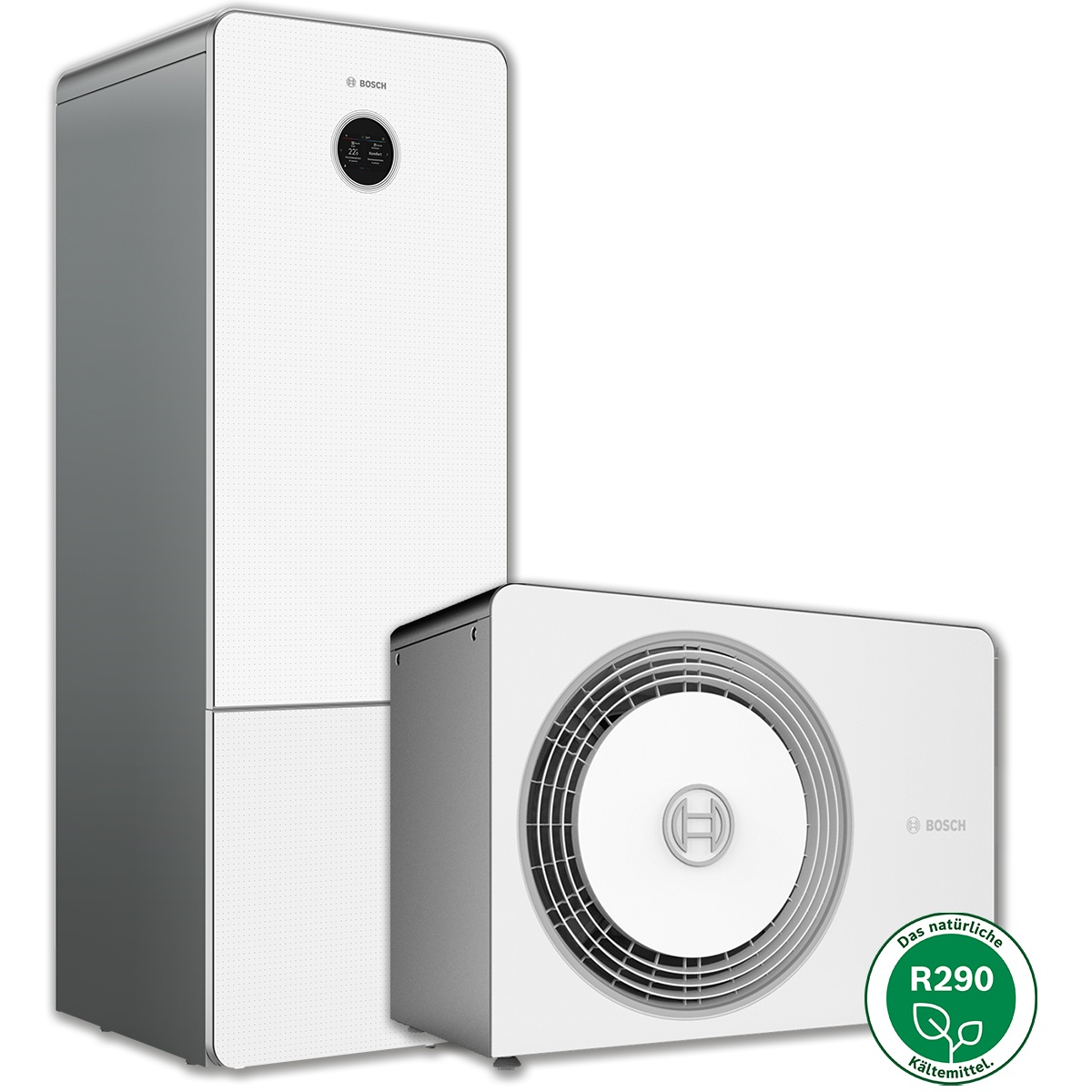

Bosch Compress 5800iAW 7739622385 Luftwärmepumpen-Paket 4,0kW BOPA CS761 Speicher 180L
inkl. MwSt.
Speditionsversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 30000981
- Herstellernummer: 7739622385
Produktinformationen "Bosch Compress 5800iAW 7739622385 Luftwärmepumpen-Paket 4,0kW BOPA CS761 Speicher 180L"
Lieferumfang:
- 1 x Bosch Luft-Wasser-Wärmepumpe Inneneinheit Compress CS5800iAW 12 M
- 1 x Bosch Luft-Wasser-Wärmepumpe Monoblock-Außeneinheit AW 4 OR-S

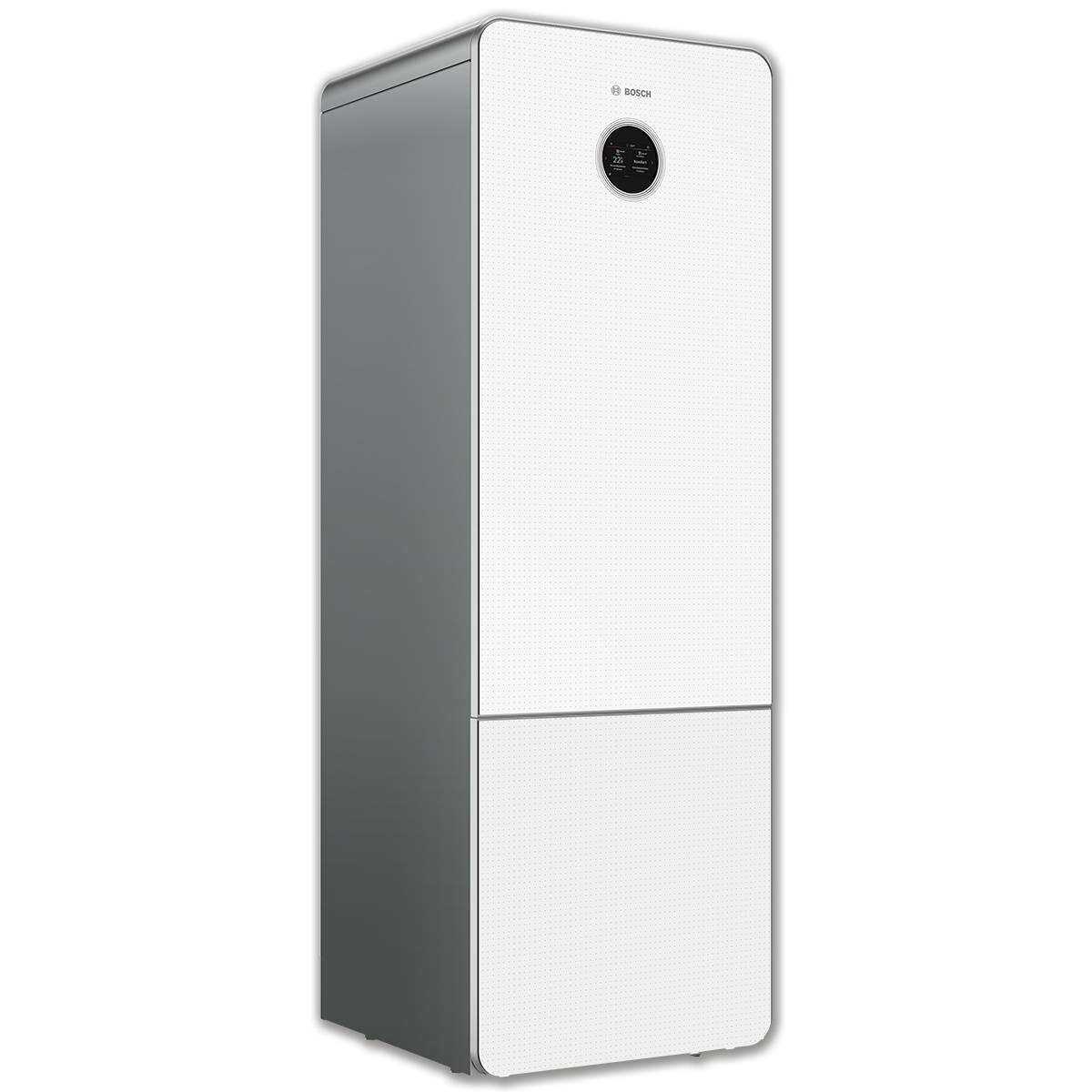

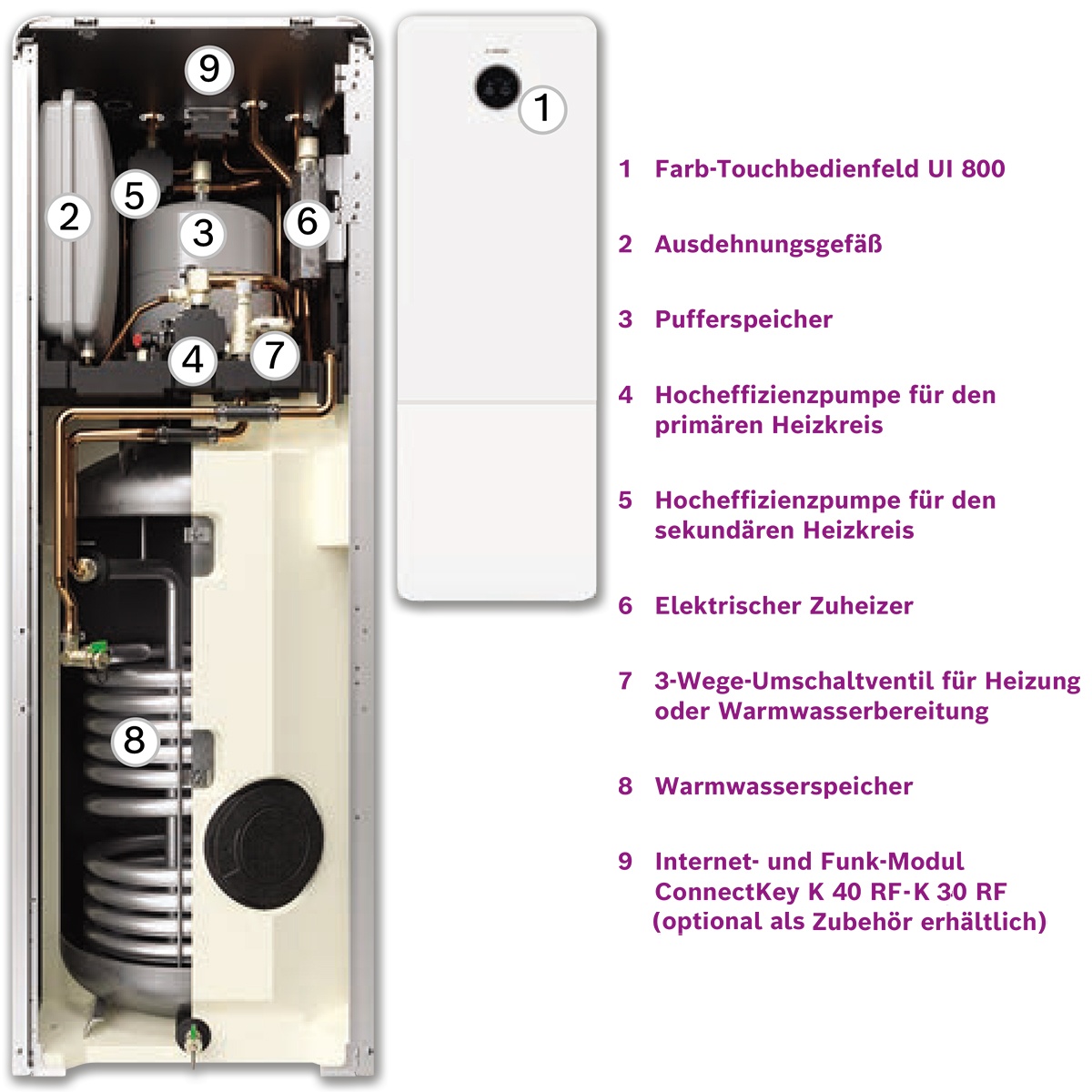

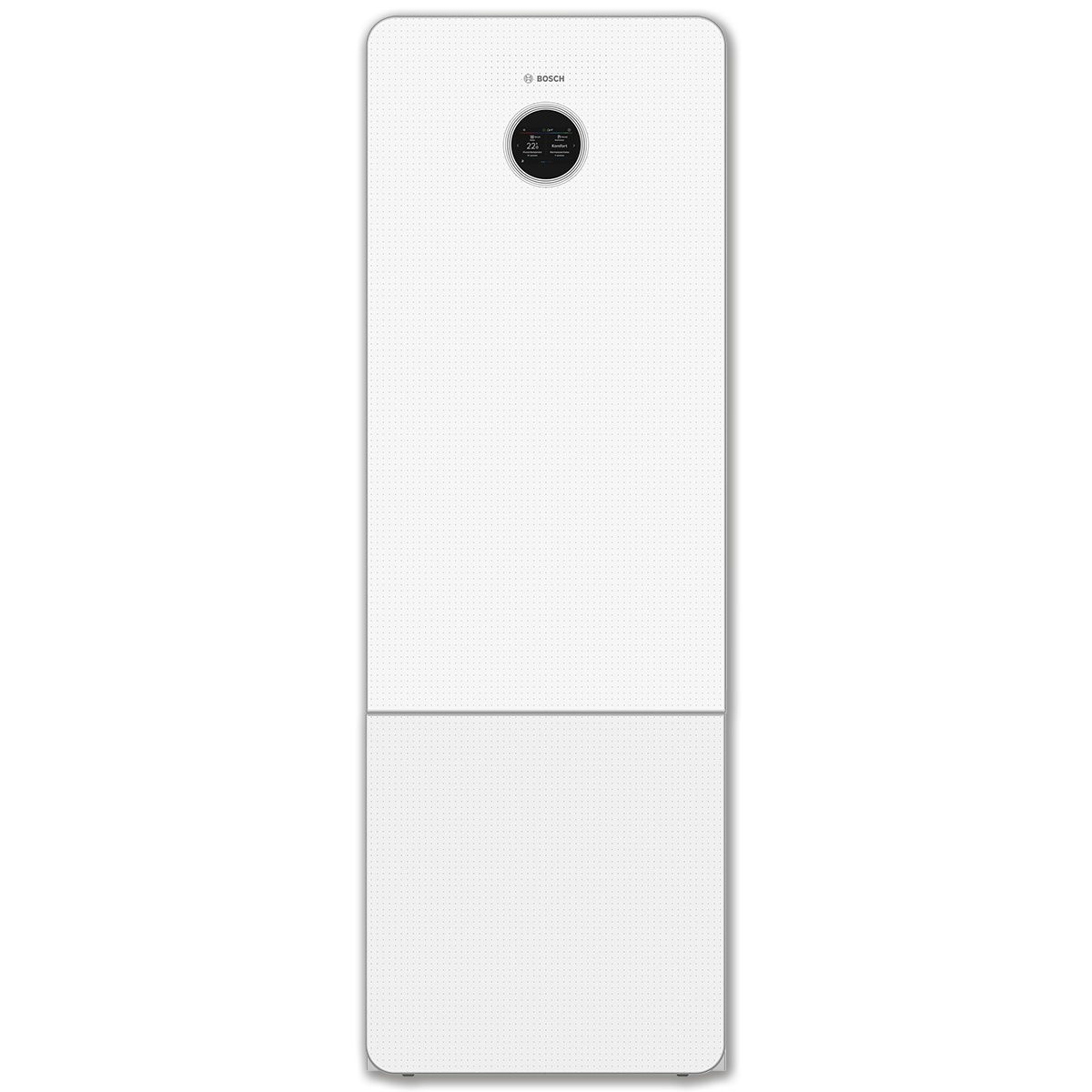

Inneneinheit:
- bestehend aus Inneneinheit, Partikelfilter, Außentemperaturfühler und Produktdokumentation
- mit integriertem Warmwasserspeicher für Luft-Wasser-Wärmepumpe in Monoblockausführung
- All-In-One Modulvariante mit integriertem 180 Liter Warmwasserspeicher und 16 Liter Pufferspeicher
- integriertes 5 Zoll Farb-Touchbedienfeld UI 800 mit EMS 2 Systemreglerfunktion
- maximale Vorlauftemperatur von bis zu 60°C (optimal für Neubau)
- Emaille-Warmwasserspeicher mit Magnesium-Schutzanode
- Heizkreispumpen für Primär- und Sekundärkreis
- 3-Wege-Umschaltventil für Heizung oder Warmwasser
- elektrischer Zuheizer
- Ausdehnungsgefäß 17 Liter
- Sicherheitsgruppe
- Absperrhahn mit Schmutzfilter
- in Metalldesign Weiß
Technische Daten:
| Betriebsangaben Heizung | Volumen des integrierten Pufferspeichers | l | 16 | |||
| Volumen Ausdehnungsgefäß | l | 17 | ||||
| Typ der Zirkulationspumpe PC1 | Grundfos UPM4L K | |||||
| Niedrigenergiepumpe (Richtwert für die effektivsten Pumpen: EEI ≤ 0,20) | EEI ≤ 0,20 | |||||
| Mindestdurchfluss bei Enteisung | l/min | 15 | ||||
| Maximaler Betriebsdruck | kPa/bar | 300 / 3 | ||||
| Mindestbetriebsdruck | kPa/bar | 70 / 0,7 | ||||
| Max. Vorlauftemperatur | °C | 75 | ||||
| Maximale Wassertemperatur (Vorlauf), nur Zuheizer | °C | 60 | ||||
| Minimale Wassertemperatur bei verfügbarer Kühlung | °C | 7 | ||||

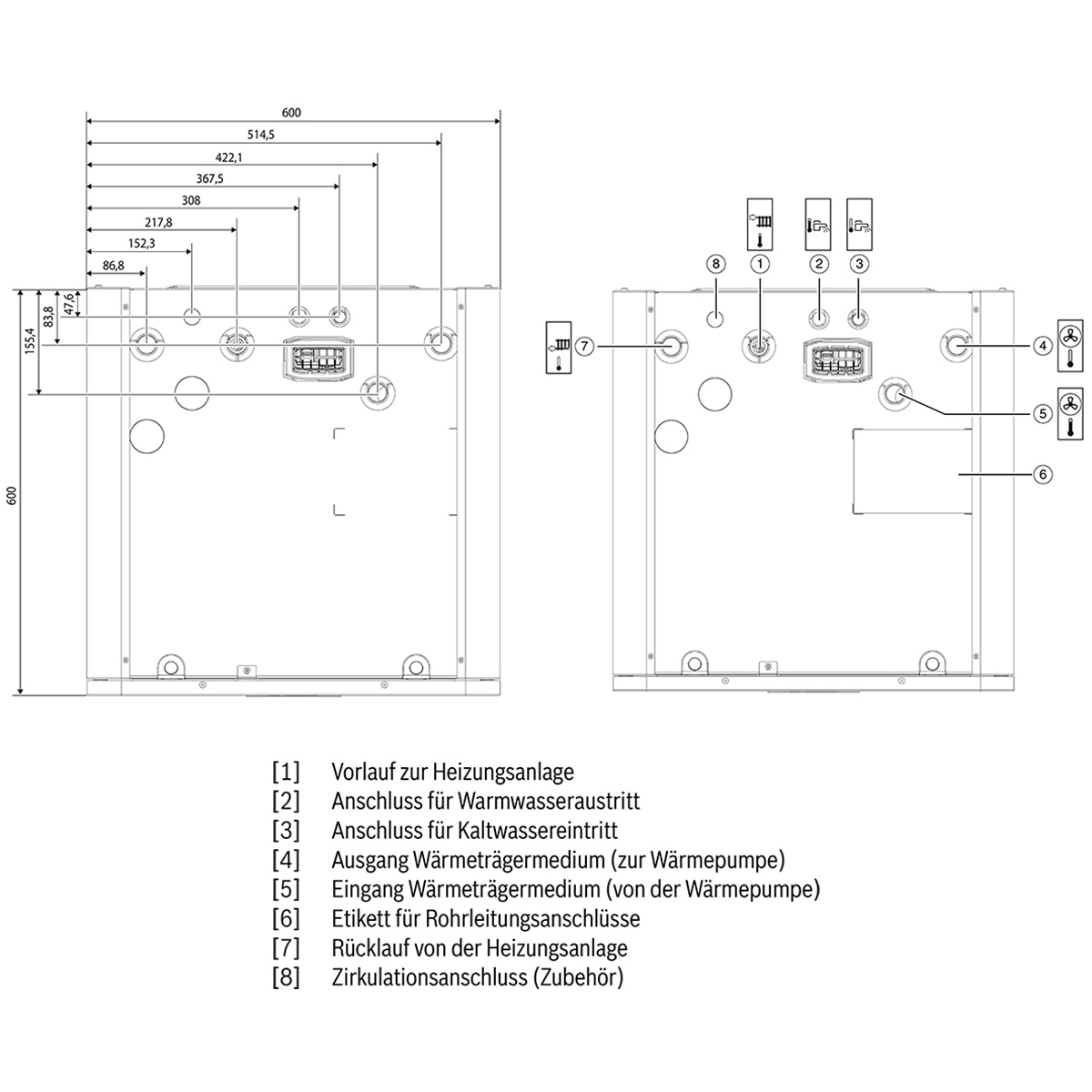

| Anschluss (Cu) | Ø mm | 28 | ||||
| Anschluss Wärmeträgermedium (Cu) | Ø mm | 28 | ||||
| Betriebsangaben Warmwasser | Warmwasserspeicher | Nenninhalt | l | 180,0 | ||
| Speichervolumen | l | 170,7 | ||||
| Max. zulässiger Betriebsdruck im Warmwasserkreis | kPa/bar | 1000 / 10 | ||||
| Anschluss | Ø mm | 22 | ||||
| Material im Speicher | Emailliertes Blech | |||||
| Betriebsangaben Wärmeträger | Typ der Zirkulationspumpe PC0 | Grundfos UPM4L K | ||||
| Niedrigenergiepumpe (Richtwert für die effektivsten Pumpen: EEI ≤ 0,20) | EEI ≤ 0,20 | |||||
| Elektrischer Anschluss | Nennspannung 1 | V | 230 | |||
| Nennspannung 2 | V | 400 | ||||
| Elektrische Frequenz | Hz | 50 | ||||
| Anschlussart 1 | 1/N/PE | |||||
| Anschlussart 2 | 3/N/PE | |||||
| Elektrischer Zuheizer / Stufen (max. 3 kW zulässig bei 1-phasigem Anschluss) | kW | 3 / 6 / 9 | ||||
| Zuheizerleistung (1-phasig) | kW | 3,0 | ||||
| Zuheizerleistung (3-phasig) | kW | 9,0 | ||||
| Max. elektrische Leistungsaufnahme (1-phasig) | kW | 3,25 | ||||
| Max. elektrische Leistungsaufnahme (3-phasig) | kW | 9,25 | ||||
| EU-Richtlinie für Energieeffizienz | Warmwasserbereitungs-Energieeffizienzklasse | C | ||||
| Energieeffizienzklassen-Spektrum | A+ -> F | |||||
| Lastprofil | L | |||||
| Klasse des Temperaturreglers | II | |||||
| Beitrag des Temperaturreglers zur jahreszeitbedingten Raumheizungs-Energieeffizienz | % | 2,0 | ||||
| Speichervolumen | l | 170,7 | ||||
| Warmhalteverlust | W | 60,0 | ||||
| Allgemeine Daten | Schutzart | IP | X1D | |||

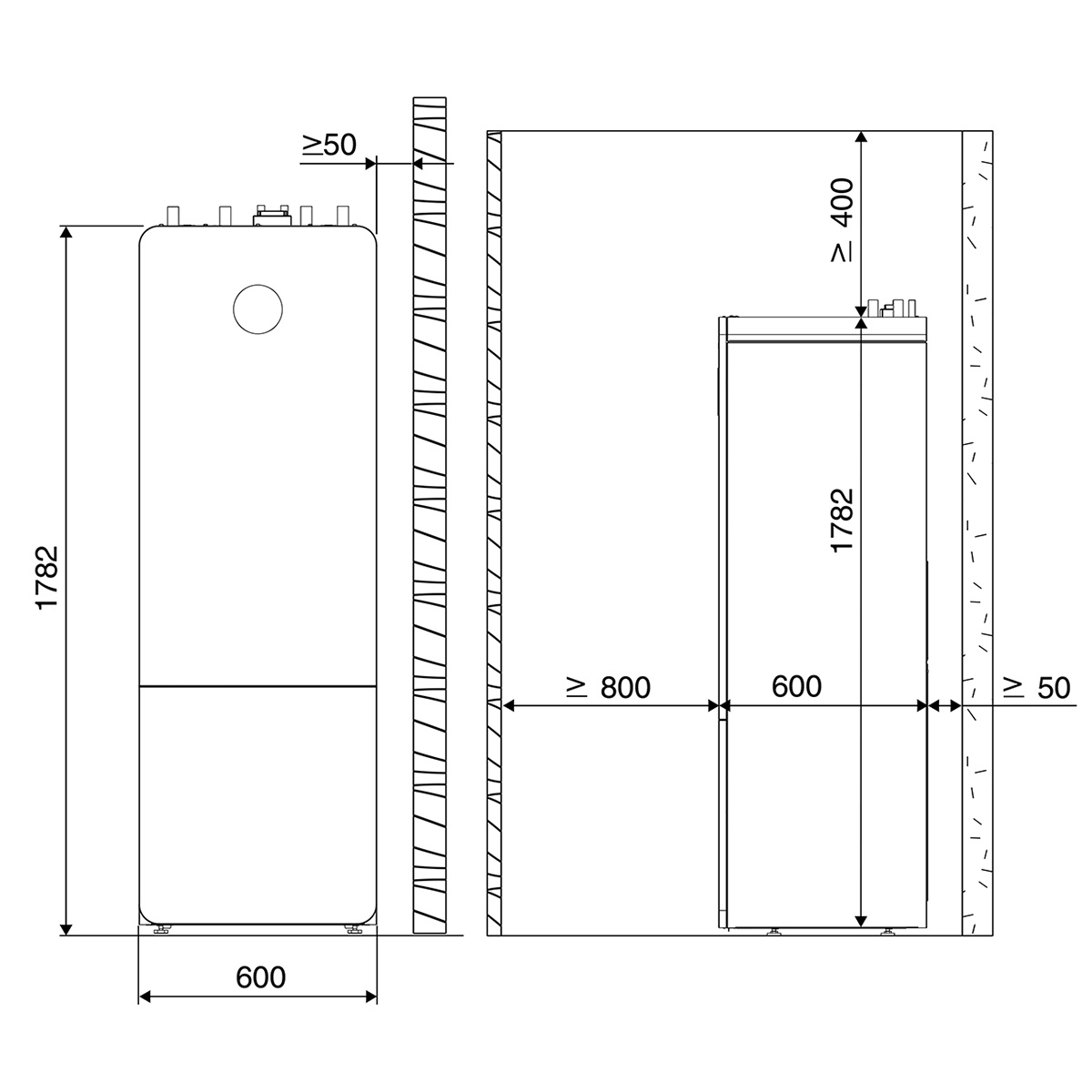

| Abmessungen | Breite | mm | 600 | |||
| Höhe | mm | 1782 | ||||
| Tiefe | mm | 600 | ||||
| Gewicht | ohne Verpackung | kg | 156 | |||
| mit Verpackung | kg | 163 | ||||
| Farbton | Weiß | |||||
| Typ | CS5800iAW 12 M | |||||
| Serie | Compress | |||||
| Hersteller | Bosch | |||||
Gerätebedieneinheit und Systemregler UI 800:
- der Systemregler ist im Produkt integriert
- eignet sich für bis zu vier witterungsgeführte Heizkreise
- für umfangreichere und hybride Systeme, wie komplexe Solarsysteme oder Lüftungssteuerung
- Geräte mit UI 800 und Internetmodul Connect-Key K 30 RF oder K 40 RF (Zubehör, nicht im Lieferumfang enthalten) sind internetfähig
- Geräteeinstellungen, Service- und Statusinformationen bedienbar via Touch-Display, klartextgeführte Menüführung und Grafik

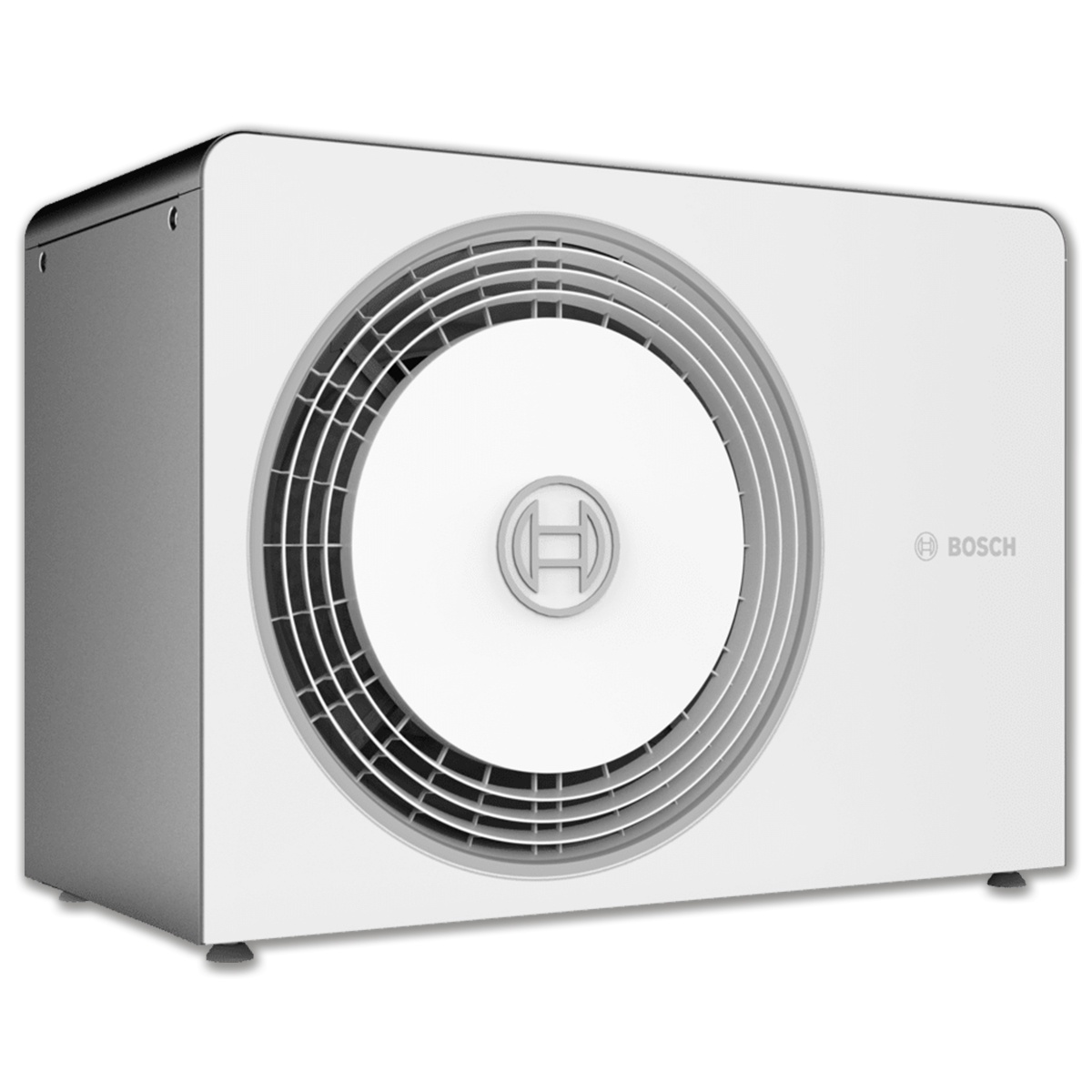

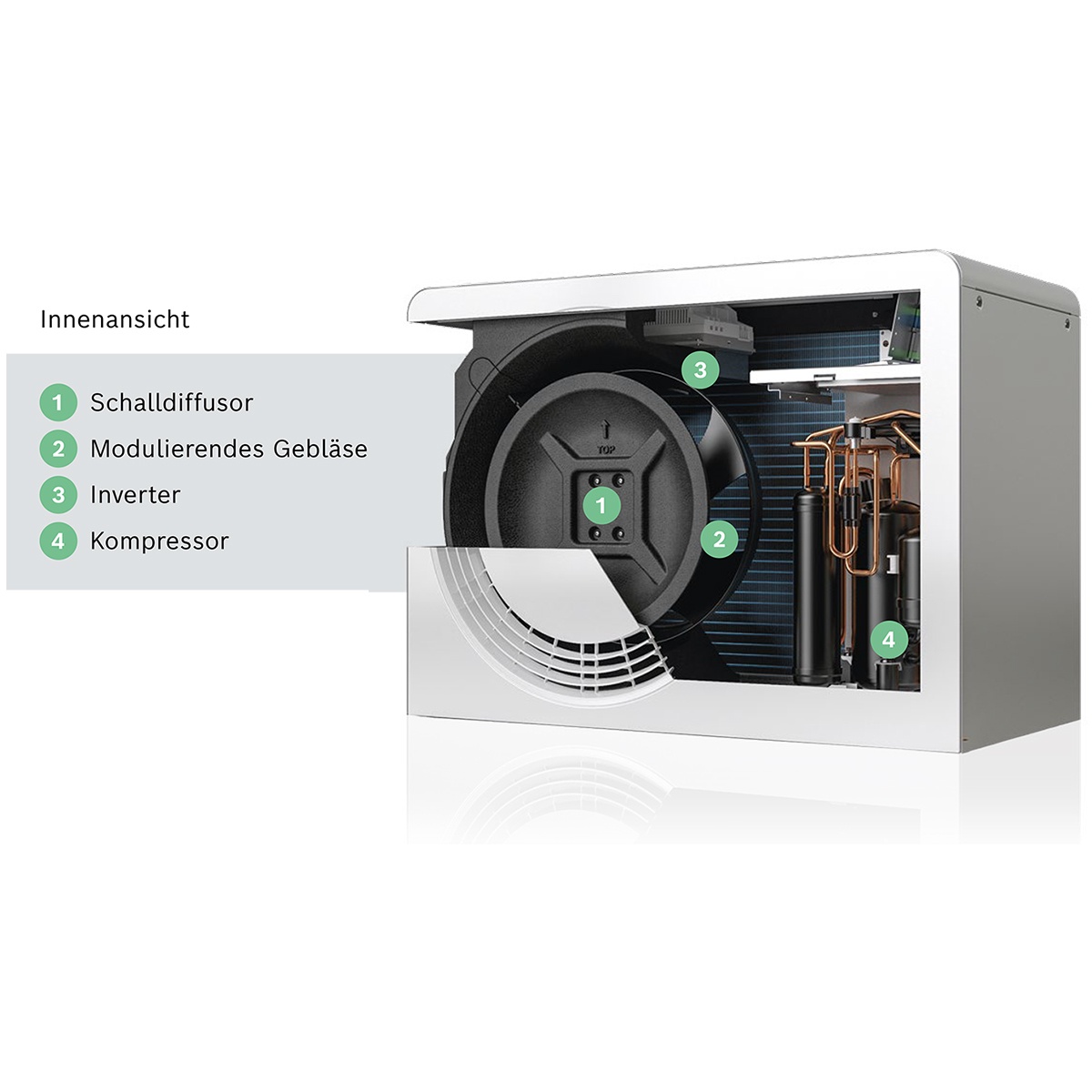

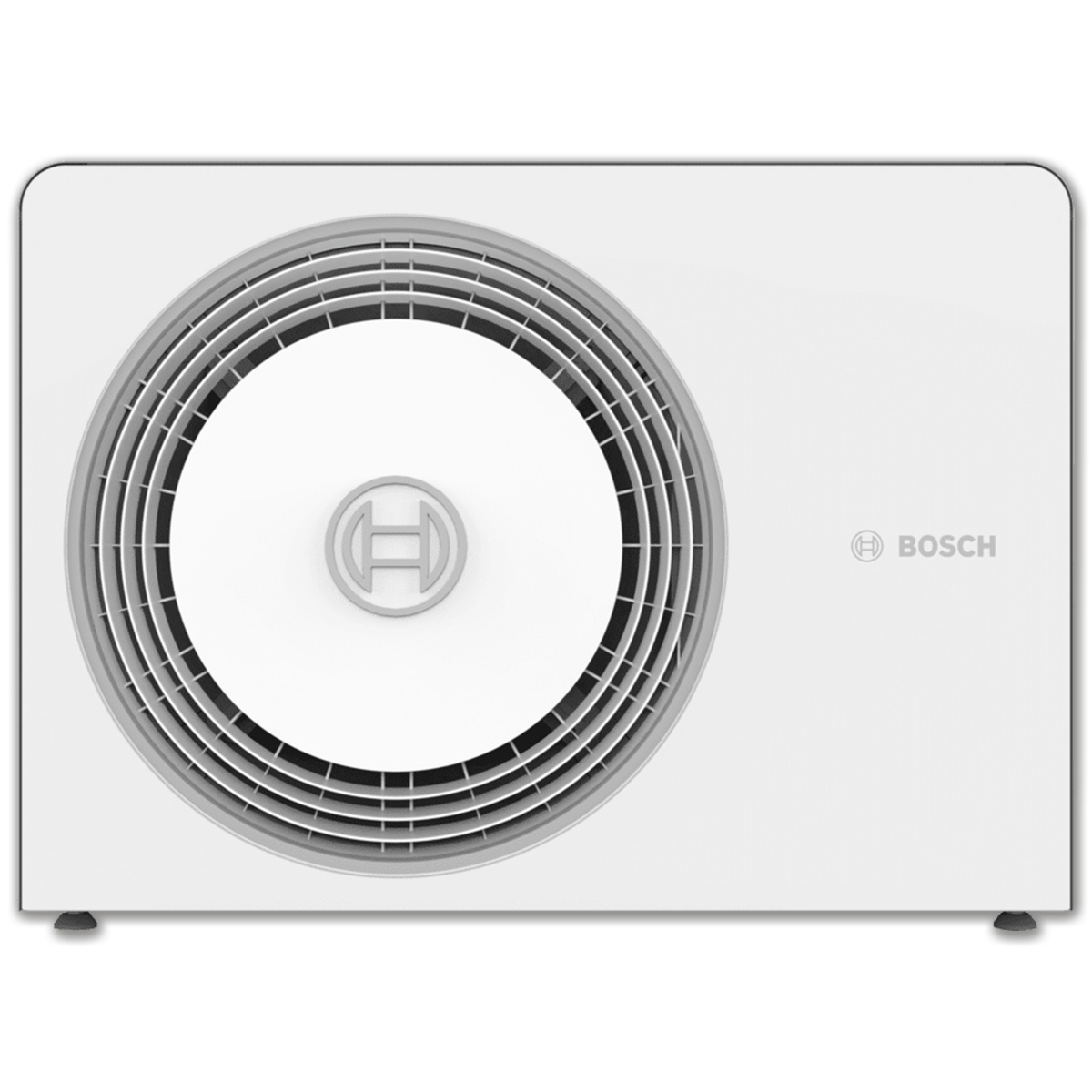

Außeneinheit:
- bestehend aus Wärmepumpe, Kondensatablaufstutzen, Transportgurte, Bodenhalterungen, Kabelbinder zum Fixieren der Kabel im Anschlusskasten bei der Installation und Produktdokumentation
- Außenaufgestellte Luft-Wasser-Wärmepumpe in Monoblock-Ausführung
- natürliches Kältemittel R290 (Propan)
- mit äußerst geringem Treibhauspotential (GWP von 3)
- konsequent schalloptimiert mit integriertem Schalldiffusor
- Invertertechnologie für hohe Effizienz
- integrierte aktive Kühlfunktion ab Werk
- manuelles Entlüfterventil
- kompakte Außeneinheit im hochwertigen Design in Weiß
Technische Daten:
| Leistungsdaten Heizen nach EN 14511 (A7/W35) | Nennwärmeleistung | kW | 2,84 | |
| Leistungszahl bei Heizbetrieb | COP | 4,85 | ||
| Leistungsdaten Heizen nach EN 14511 (A2/W35) | Nennwärmeleistung | kW | 2,09 | |
| Leistungszahl bei Heizbetrieb | COP | 3,94 | ||
| Leistungsdaten Heizen nach EN 14511 (A-7/W35) | Nennwärmeleistung | kW | 3,92 | |
| Leistungszahl bei Heizbetrieb | COP | 2,90 | ||
| Nenn-Luftvolumenstrom | m³/h | 1160 | ||
| Leistungsdaten Kühlen nach EN 14511 (A35/W18) | Nennkühlleistung | kW | 2,93 | |
| Leistungszahl bei Kühlbetrieb | EER | 3,74 | ||
| Elektrischer Anschluss | Nennspannung | V | 230 | |
| Elektrische Frequenz | Hz | 50 | ||
| Anschlussart | 1/N | |||
| Schutzart nach EN 60529 | IP | X4D | ||
| Max. elektrische Leistungsaufnahme (1-phasig) | kW | 2,9 | ||
| Angaben in Bezug auf EU F-GAS Verordnung 517/2014 | Umwelttechnischer Hinweis | Nein | ||
| Kältemitteltyp | R290 | |||
| Treibhauspotential des Kältemittels (GWP) | kgCO2-eq | 3 | ||
| Kältemittel-Füllmenge | kg | 0,95 | ||
| CO2-Äquivalent der Kältemittel-Füllmenge | toCO2-eq | 0,003 | ||
| Bauart des Kältekreises | Nicht hermetisch geschlossen | |||

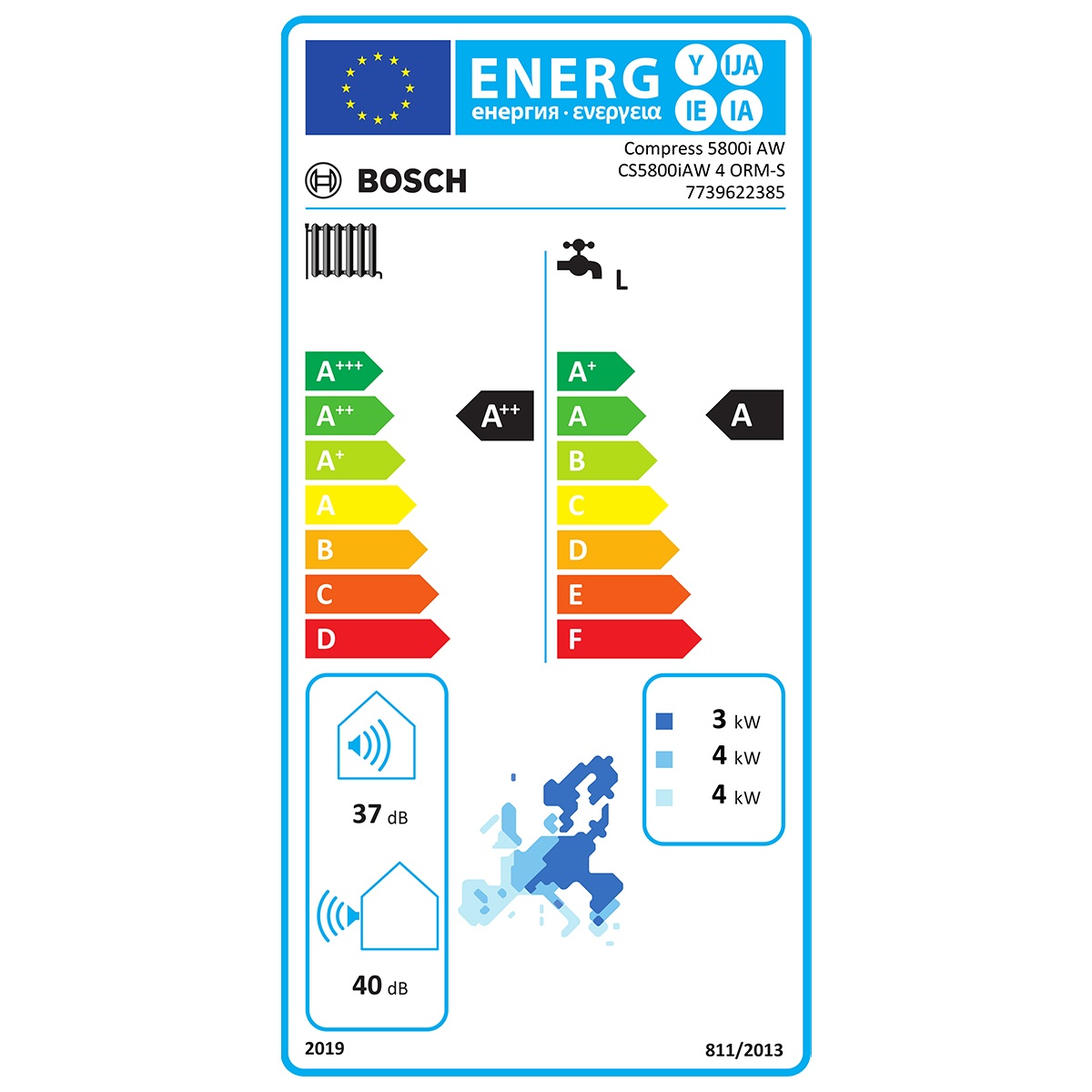

| EU-Richtlinie für Energieeffizienz | Energieeffizienzklasse | A++ | ||
| Energieeffizienzklasse (Niedertemperaturanwendung) | A+++ | |||
| Energieeffizienzklassen-Spektrum | A+++ -> D | |||
| Nennwärmeleistung (durchschnittliche Klimaverhältnisse) | kW | 4 | ||
| Nennwärmeleistung (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse) | kW | 4 | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz (durchschnittliche Klimaverhältnisse) | % | 130 | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse) | % | 180 | ||
| Jährlicher Energieverbrauch (durchschnittliche Klimaverhältnisse) | kWh | 2492 | ||
| Jährlicher Energieverbrauch (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse) | kWh | 1987 | ||
| Schallleistungspegel außen | dB(A) | 40 | ||
| Schallleistungspegel bei geräuscharmem Betrieb | dB(A) | 43 | ||
| Allgemeine Daten | Umgebungstemperatur | Min. | °C | -22 |
| Max. | °C | +45 | ||

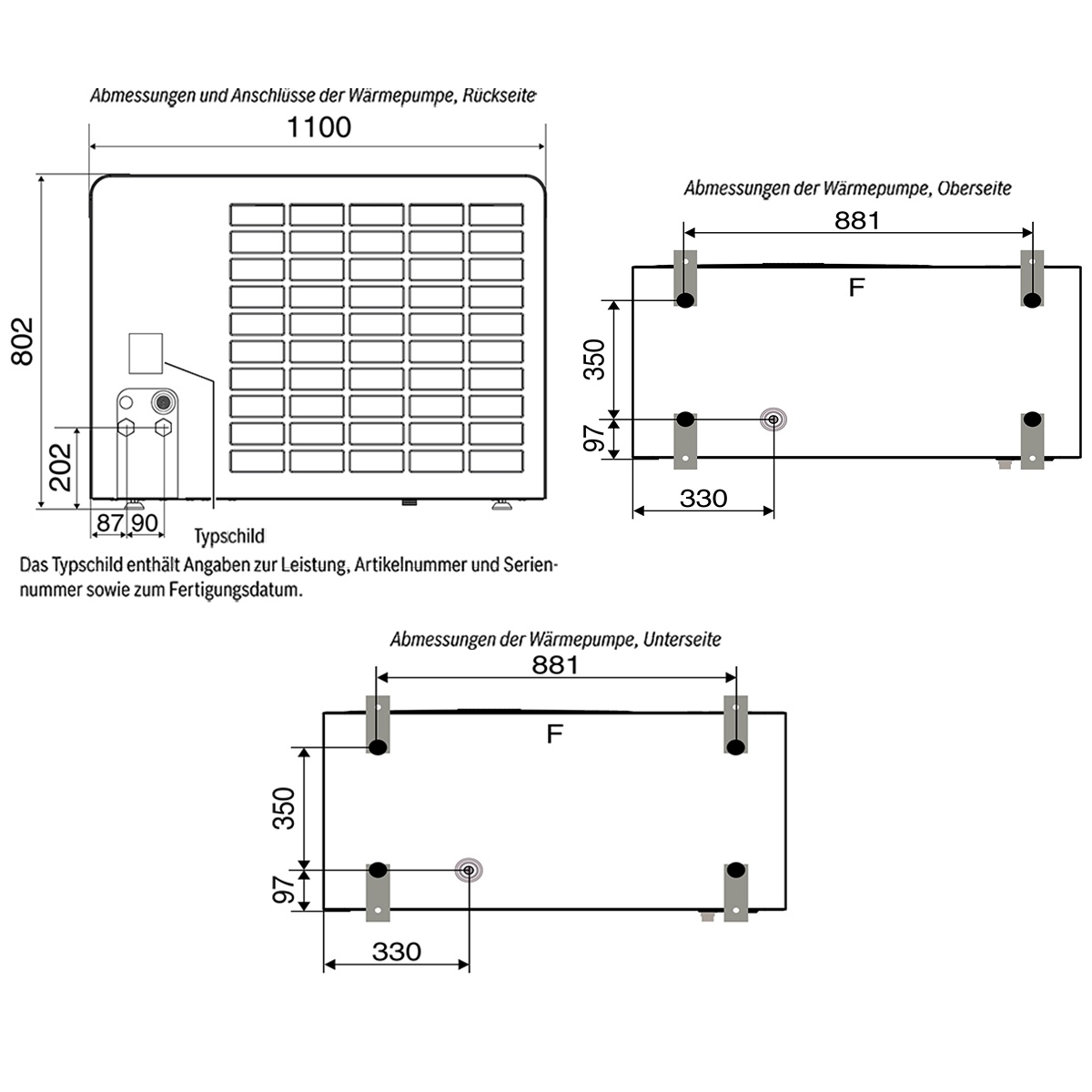

| Abmessungen | Höhe | mm | 802 | |
| Breite | mm | 1100 | ||
| Tiefe | mm | 540 | ||
| Gewicht | kg | 143 | ||
| Farbton | Weiß | |||
| Typ | AW 4 OR-S | |||
| Baureihe | CS5800/6800i AW | |||
| Hersteller | Bosch | |||
Verwendung:
- ideal für Sanierung und Neubauten
- Einfamilien- und Mehrfamilienhäuser
Hinweis:
- Magnetitabscheider ist zu installieren (nicht erforderlich, wenn die Anlage ausschließlich eine neu installierte Fußbodenheizung umfasst)
- Erweiterung mit Vent 5000 C im abgestimmten Design als optionales Zubehör erhältlich (nicht im Lieferumfang enthalten)
- Internetmodul als optionales Zubehör erhältlich (nicht im Lieferumfang enthalten)
Luftwärmepumpen-Paket:
- Typ: BOPA CS761
- Hersteller: Bosch
- Artikel-Nr.: 7739622385
Herstellerinformationen:
Bosch Thermotechnik GmbH
Sophienstraße 30-32
35576 Wetzlar
Deutschland
E-Mail: info.thermotechnik@de.bosch.com
| Regelung: | UI800 |
| Modul App-Nutzung: | Zubehör |
| Modellreihe: | Compress 5800i AW |
| Optik Inneneinheit: | Metalldesign weiß |
| Pufferspeicher: | 16 Liter |
| Trinkwasserspeicher: | 170,7 Liter |
