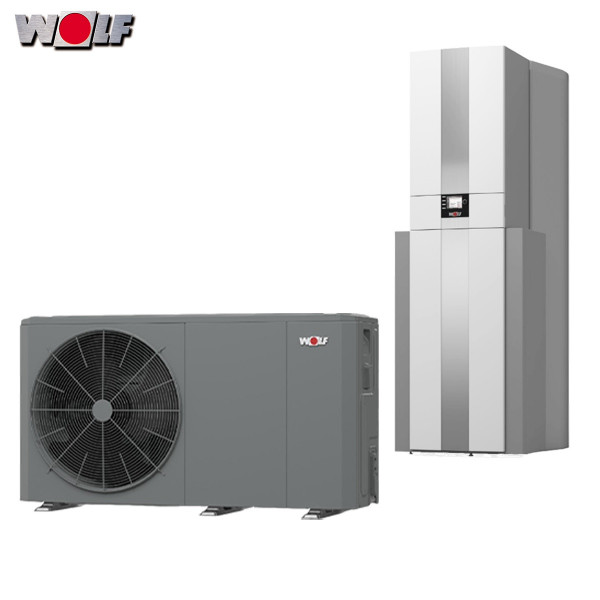

Wolf Luft-Wasser Wärmepumpe 9148145 FHACenter 300-R50 06/07 EHZ 6kW, WW-Speicher, Reihenpuffer, BM-

Lieferumfang:

• 1 x Wärmepumpe FHA Monoblock (Außeneinheit)
• 1 x FHA-Center E-Heizelement 6kW (Inneneinheit) + Reihenpufferspeicher 50L + Warmwasserspeicher 300L
• 1 x BM-2 Modul (Regelung)

Eigenschaften:

• Modularer Wärmeerzeuger (Aufstellfläche max. 0,5 m²), Komponenten in einer Einheit. Wärmepumpencenter
• 280l Warmwasserspeicher nach DIN4753 aus emailliertem Stahl S235JR mit 2,3m²
• Glattrohrwärmetauscher und PU-Hartschaumwärmedämmung (0,024 W/mK), Befüll- und Entleerungshahn, Tauchhülse, inkl. Magnesiumschutzanode
• 50l Reihenpufferspeicher (Stahl S235JR) für Abtauenergie
• PU-Hartschaum wärmegedämmt (Wärmeleitfähigkeit 0,024 W/mK)
• Hydraulisch in Serie geschalten inkl. Überströmventil, geeignet für Kühlbetrieb mit Kaltwassertemperaturbereich von 18°C - 25°C
• Edelstahlwellrohr-Verrohrungssets, (1.4404) mit EPDM-Dämmung und Steckverbindungen PLUG&SEAL zur leichten und schnellen Montage
• Membranausdehnungsgefäß 24 Liter, Max. Betriebsdruck 2,5bar, für Heizung nach DIN EN 13831, inkl. Kappenventil mit Entleerung für unbeabsichtigtes Schließen gemäß DIN EN 12828
• Bedienmodul BM-2 inkl. Außentemperaturfühler, zur witterungsgeführten Vorlauftemperaturregelung, Zeitprogramme für Heizen, Kühlen, WW und Zirkulation, 3,5" Farbdisplay mit Klartextanzeige
• Für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen
• Synthetisches Kältemittel R32 (GWP = 675) mit geringer Füllmenge und max. Vorlauftemperatur bis zu 65°C (ab A+5) im reinen WP-Betrieb für sicheren Schutz vor Legionellen
• EHPA-zertifiziert
• Großes Leistungsspektrum - vom kleinen energieeffizienten Anlage mit 5 kW bis zum gewerblichen Einsatz in größeren Projekten mit bis zu 70 kW in Kaskade
• Smart-Grid-Ready
• Leichte und Einfache Installation
• Voll ausgestattet in solider Monoblockbauweise mit bekannter WOLF Ausstattung (inkl. 6 kW E-Heizstab Backup)
• Geschlossener Kältekreis (kein Kälteschein notwendig)
• Hybridfähig für ökologischen oder ökonomischen Betrieb

Weitere Merkmale Außeneinheit

• Stufenlose, elektronische Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich
• Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf
• Wärmegedämmter Plattenwärmetauscher als Verflüssiger
• Vorlauf- und Rücklaufsensoren im Gerät integriert
• Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos möglich
• Hohe ETA_s durch optimierte Verdampferleistung und EC-Axialventilator
• Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung
• Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Rollkolben-Verdichter
• Standardmäßiger Nachtbetrieb
• Heizbetrieb: maximale Heizwassertemperatur von 75°C mit E-Heizelement
• Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt
• Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole
• Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits
• Verdampferabtauung über Kreislaufumkehr

Weitere Merkmale Inneneinheit


• HE-Pumpe EEi < 0.21 für Heizkreis und WW-Betrieb integriert
• Spreizungsregelung über Pumpendrehzahl
• 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb
• Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor
• Bedarfsgerecht geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip
• Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor
• Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-DM 19 mm), manuellem Entlüfter und analogem Druck-manometer
• Regler mit Steuer- und Überwachungsorganen der gesamten WP
• eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunkt-wächter/ Externe Ansteuerung 0-10V
• Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge
• Bedienmodul BM-2 oder AM in Inneneinheit integrierbar
• Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web
• Montage der Inneneinheit wandhängend mit Einhängewinkel
• Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich
• Artikelnummer: 9148139
• Hersteller: Wolf GmbH

Technische Daten

• Gewicht: Außeneinheit 79 Kg / Inneneinheit 25 kg
• Abmessungen BxHxT (incl. Füße, incl. Fronttüren)
• Außeneinheit 1.295x718x429mm
• Inneneinheit 440x790x340mm
• Kältemitteltyp / GWP R32 / 675
• Füllmenge / CO2eq 1,4 / 0,95 kg / t
• Kältemittelöl FW68S
• Kompressor-Typ Rollkolben
• Nennleistung nach EN14511 Heizleistung / COP
  • A2/W35: 2,98 / 3,51 kW
  • A7/W35: 3,82 / 5,21 kW
  • A-7/W35: 5,49 / 2,76 kW
• Leistungsbereich:
  • bei A2/W35: 2,4 - 6,5 kW
  • bei A7/W35: 2,8 - 7,7 kW
  • bei A-7/W35: 1,6 - 5,5 kW
• ETA_s (35°C): 167,2 %
• ETA_s (55°C): 129,0 %
• Energieeffizienzklasse:
• Raumheizung Niedertemperatur A++
• Mitteltemperatur A++
• WarmWasser - Speicher C
• Pufferspeicher B
• Kühlleistung / EER bei A35/W18
• Nennleistung nach EN14511: 5,2 / 4,9 kW
• Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) bei Nenn-Wärmeleistung (ErP): 57,9 dB(A) Tag max.: 59,8 dB(A) im reduziertem Nachtbetrieb: 55 dB(A)
• Einsatz-/Betriebsgrenzen (min. / max.):
  • Heizbetrieb +25° bis +65° C
  • Kühlbetrieb +7° bis +25° C
  • Luft Warmwasser- u. Heizbetrieb -25° bis +43° C
  • Luft Kühlbetrieb 10° bis +43° C
• Heizwasser Nennvolumenstrom bei 5K Spreizung 20 l/min
• Mindestvolumenstrom für Abtauung 13 l/min
• Maximaler Betriebsdruck Heizkreis 3 bar
• Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 2770 m³/h
• Anschlüsse Außeneinheit: Vorlauf, Rücklauf 1" R
• Kondensatwasseranschluss 33 DN
• Elektrik Außeneinheit (ODU) - Steuerung
• Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
• Max. Stromaufnahme 14 A
• Max. Verdichterstrom innerhalb der Einsatzgrenzen 2,65 A
• Max. Anzahl Verdichterstarts pro Stunde 6 1/h
• Schutzart IP 24
• Elektrik Inneneinheit (IDU)
• Regelung Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
• Max. Stromaufnahme 4 A
• Elektrik Inneneinheit (IDU) + E-Heizung (IDU) Elektrischer Anschluss 3~NPE, 400VAC, 50Hz
• Max. Leistungsaufnahme: E-Heizung 6 kW
• Standby Elektroheizelement 2 W
• E-Heizung (6 kW) 8,7 A
• Schutzart IP 20
• Wasserseitiger Anschluss:
  • 3x DN28 Glattrohr für Vorlauf-Heizkreis/Vorlauf Warmwasserbereitung/Rücklauf Heizung/Warmwasserbereitung
• Speicherinhalt Pufferspeicher 49 l
• Speicherinhalt Warmwasserspeicher 280 l
• Leistungskennzahl NL50: 3,2
• Abmessungen (BxHxT): 600x1829x999mm
• Gewicht Warmwasserspeicher: 140 kg
• Gewicht Pufferspeicher: 22 kg
• Anschlüsse: G1" VL/RL und G3/4"KW, WW, Zirkulation von oben
