Wolf Luft-Wasser Wärmepumpe 9148033 FHA Monoblock 08/10 230 V mit E-Heizelement 6 kW inkl. Regelung

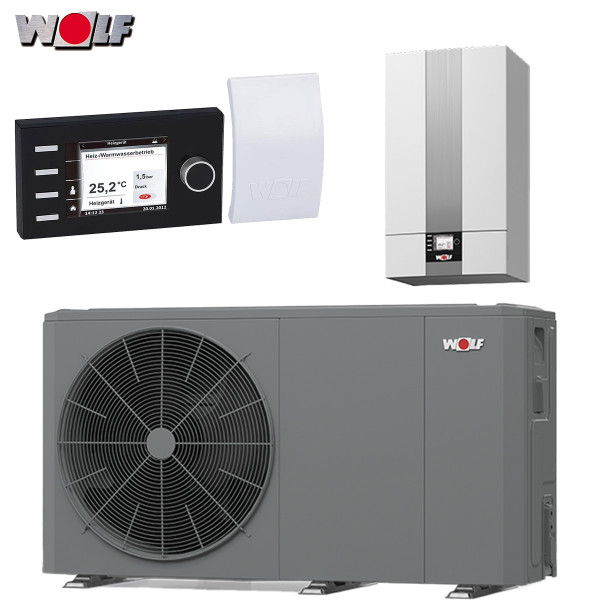

Lieferumfang:

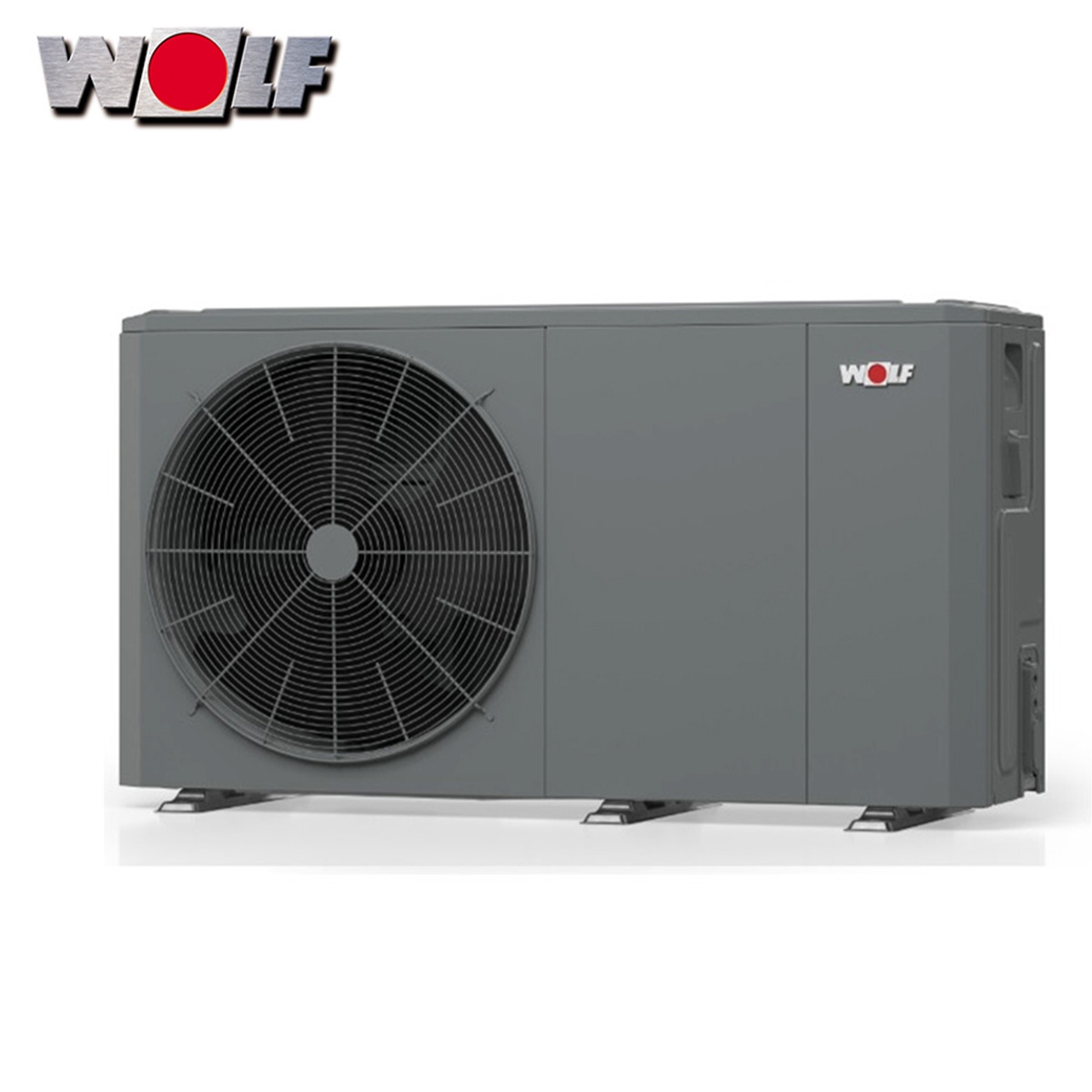

• 1 x Wärmepumpe FHA Monoblock (Außeneinheit)
• 1 x E-Heizungseinheit (Inneneinheit)
• 1 x Wolf Bedienmodul BM-2
• 1 x Wolf Außenfühler
• 2 x Bedienungsanleitung

Eigenschaften:

• Wärmepumpe FHA-Monoblock mit integr. 6kW E-Heizelement und energieffiziente Ausführung
• Für Heiz- und Kühlbetrieb sowie Warmwasserbereitung auch bei niedrigen Außentemperaturen
• Synthetisches Kältemittel R32 (GWP = 675) mit geringer Füllmenge und max. Vorlauftemperatur bis zu 65°C (ab A+5) im reinen WP-Betrieb für sicheren Schutz vor Legionellen
• EHPA-zertifiziert
• Großes Leistungsspektrum - vom kleinen energieeffizienten Anlage mit 5 kW bis zum gewerblichen Einsatz in größeren Projekten mit bis zu 70 kW in Kaskade
• Smart-Grid-Ready
• Leichte und Einfache Installation
• Voll ausgestattet in solider Monoblockbauweise mit bekannter WOLF Ausstattung (inkl. 6 kW E-Heizstab Backup)
• Geschlossener Kältekreis (kein Kälteschein notwendig)
• Hybridfähig für ökologischen oder ökonomischen Betrieb

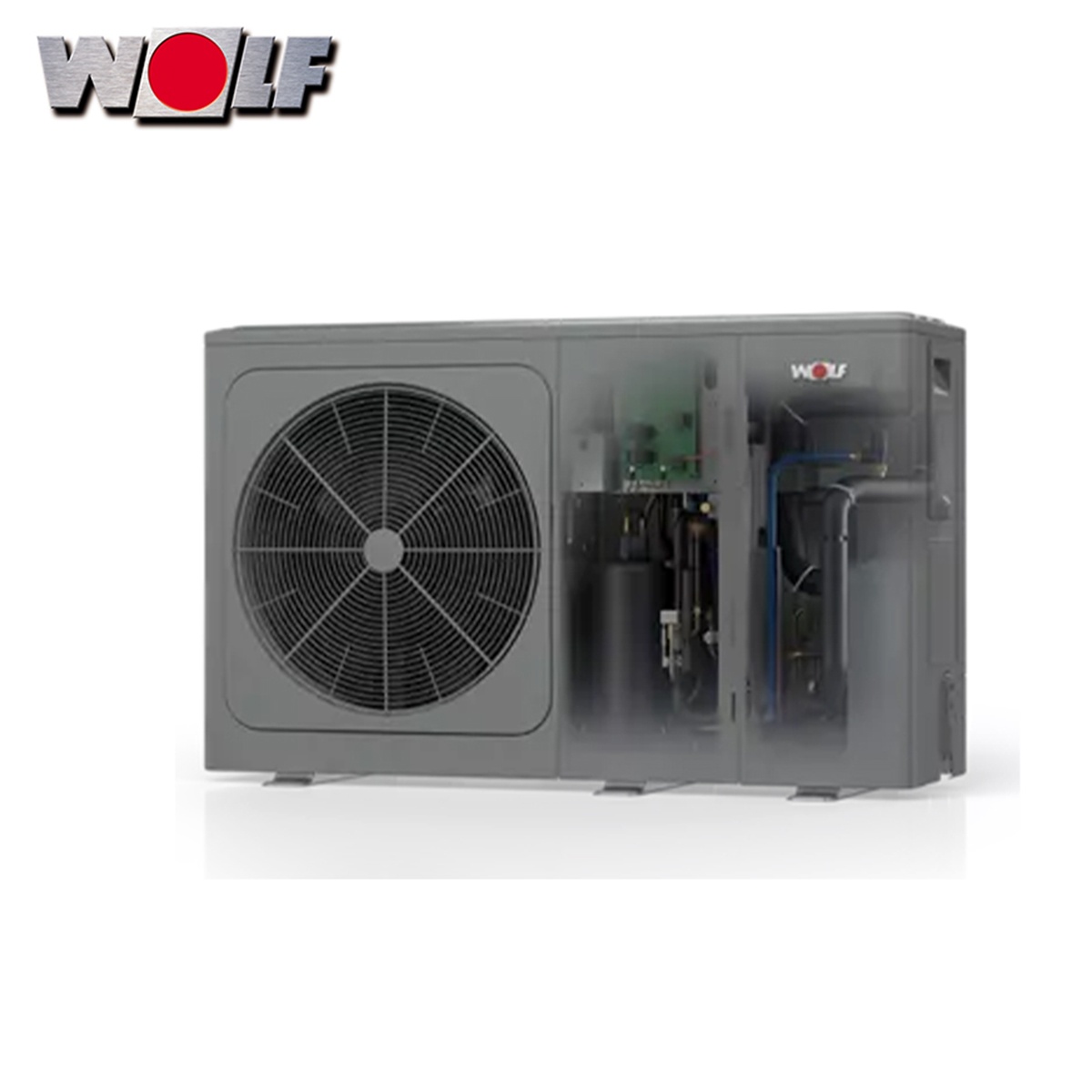

Weitere Merkmale Außeneinheit

• Stufenlose, elektronische Leistungsregelung mit Inverter-Technik für effizienten Teillastbetrieb mit hohem Modulationsbereich

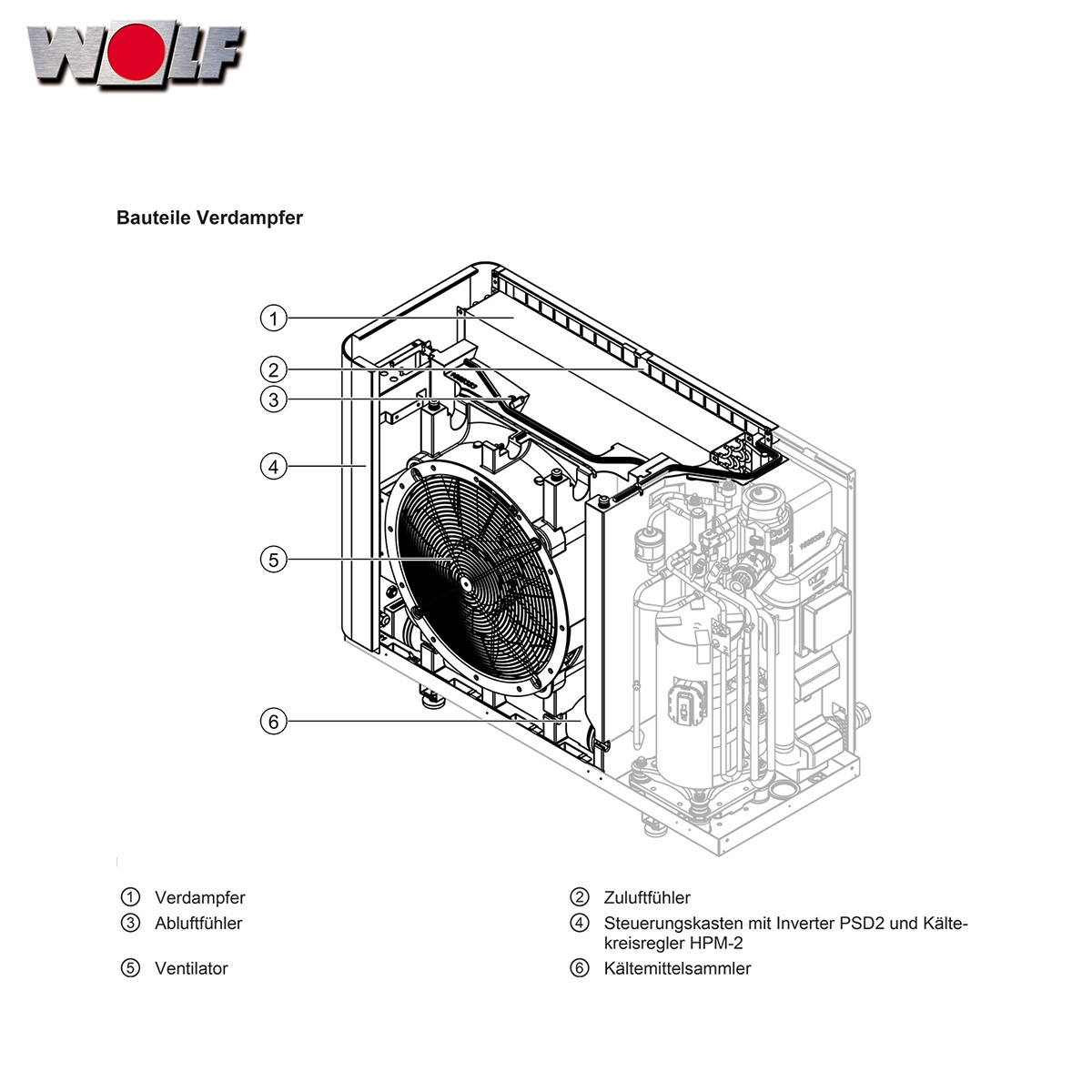

• Strömungsoptimierter Rippenrohr-Verdampfer mit im Gehäuse integrierten Metallschutzgitter, aus Kupferrohr mit aufgepressten Aluminiumlamellen und hydrophober Schutzbeschichtung für längere Laufzeiten ohne Abtaubedarf
• Wärmegedämmter Plattenwärmetauscher als Verflüssiger
• Vorlauf- und Rücklaufsensoren im Gerät integriert
• Hydraulischer und elektrischer Anschluss unter- und rückseitig zubehörlos möglich
• Hohe ETA_s durch optimierte Verdampferleistung und EC-Axialventilator
• Aufstellung der Außeneinheit und Sicherheitsabstände gemäß der WOLF Montage- und Bedienungsanleitung

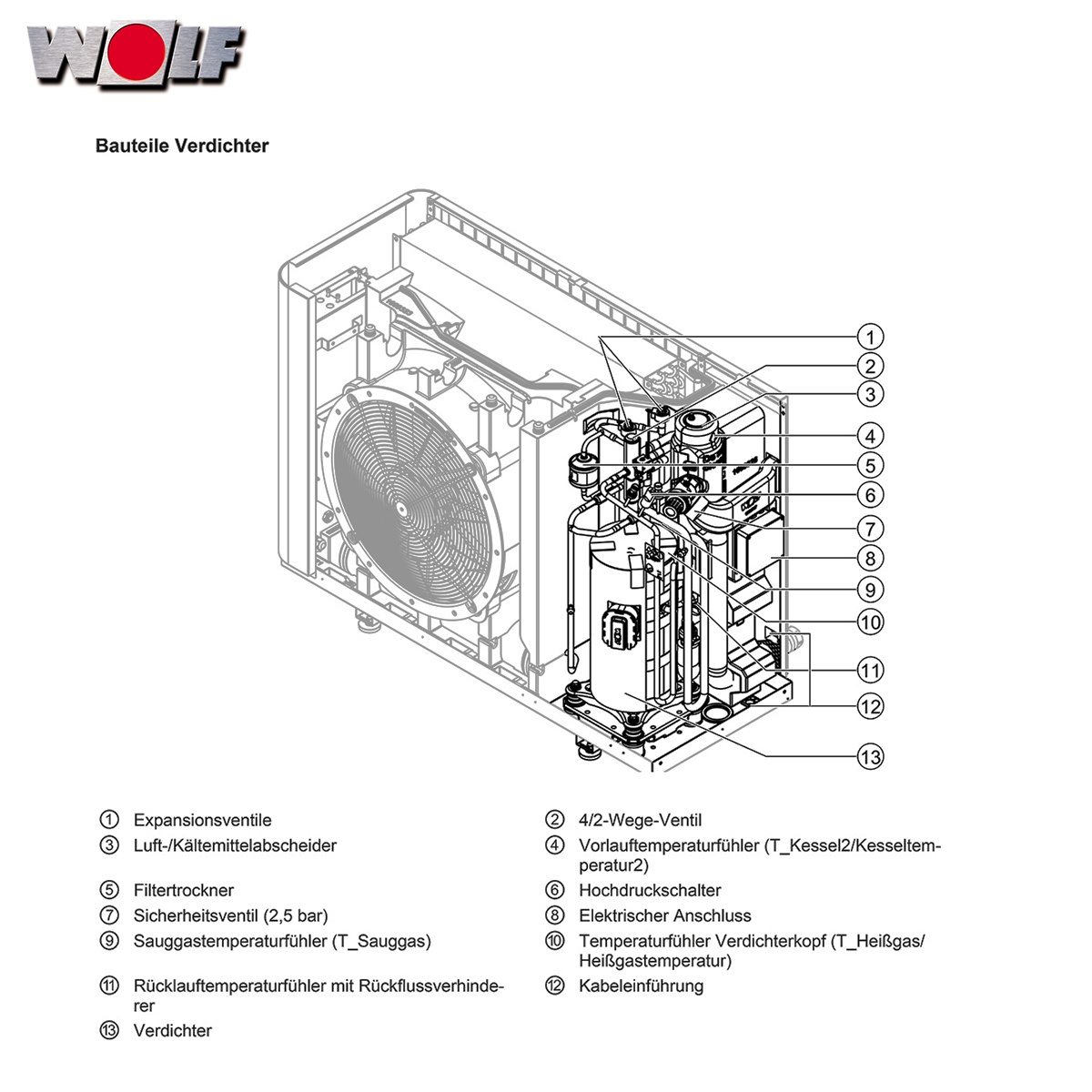

• Kältekreis nach Druckgeräte Richtlinie 2014/68/EU mit hermetisch gekapseltem Rollkolben-Verdichter
• Standardmäßiger Nachtbetrieb
• Heizbetrieb: maximale Heizwassertemperatur von 75°C mit E-Heizelement
• Entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt

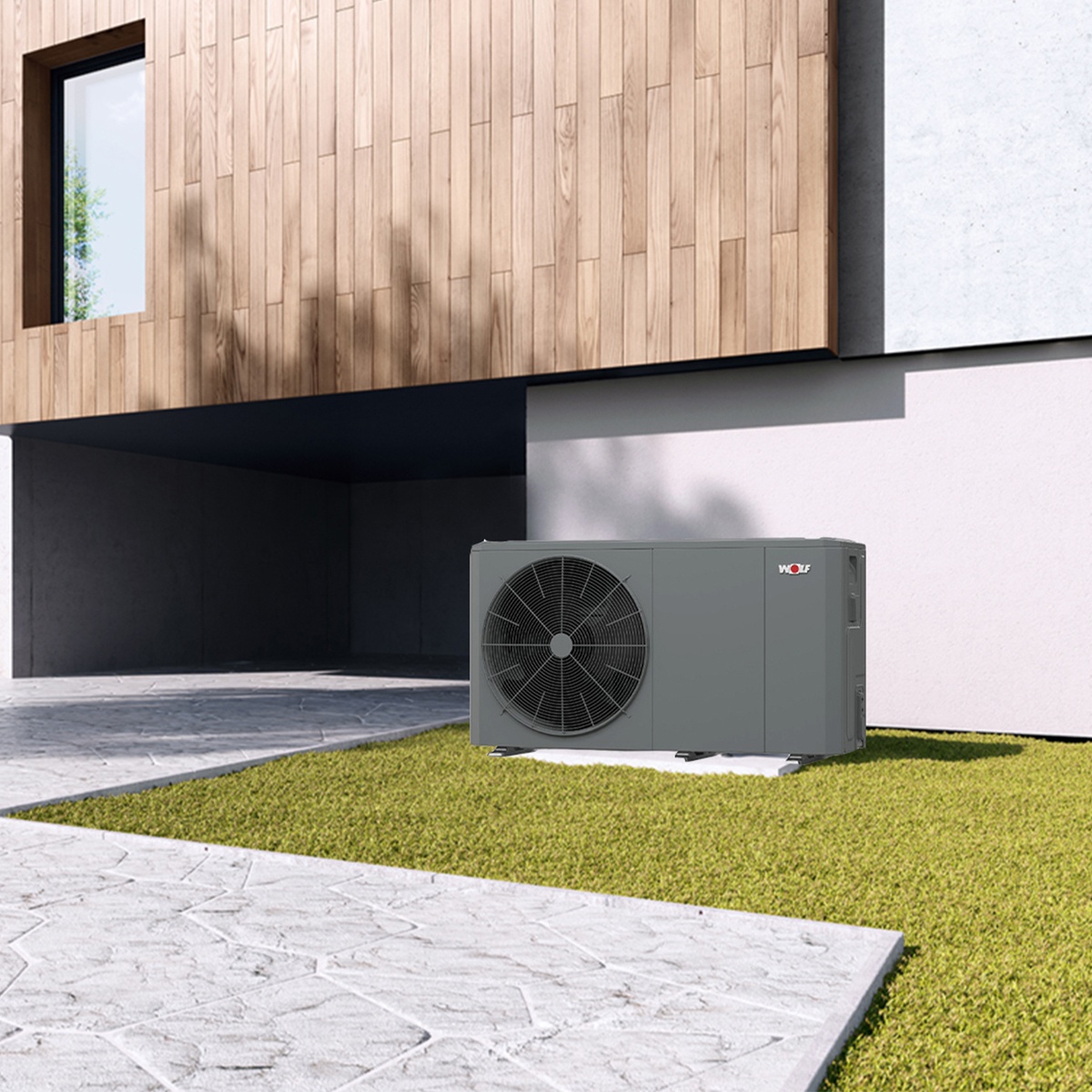

• Außeneinheit Aufstellung auf Boden oder Boden- bzw. Wandkonsole
• Vor- und Rücklaufleitung zwischen Außen- und Inneneinheit bauseits
• Verdampferabtauung über Kreislaufumkehr

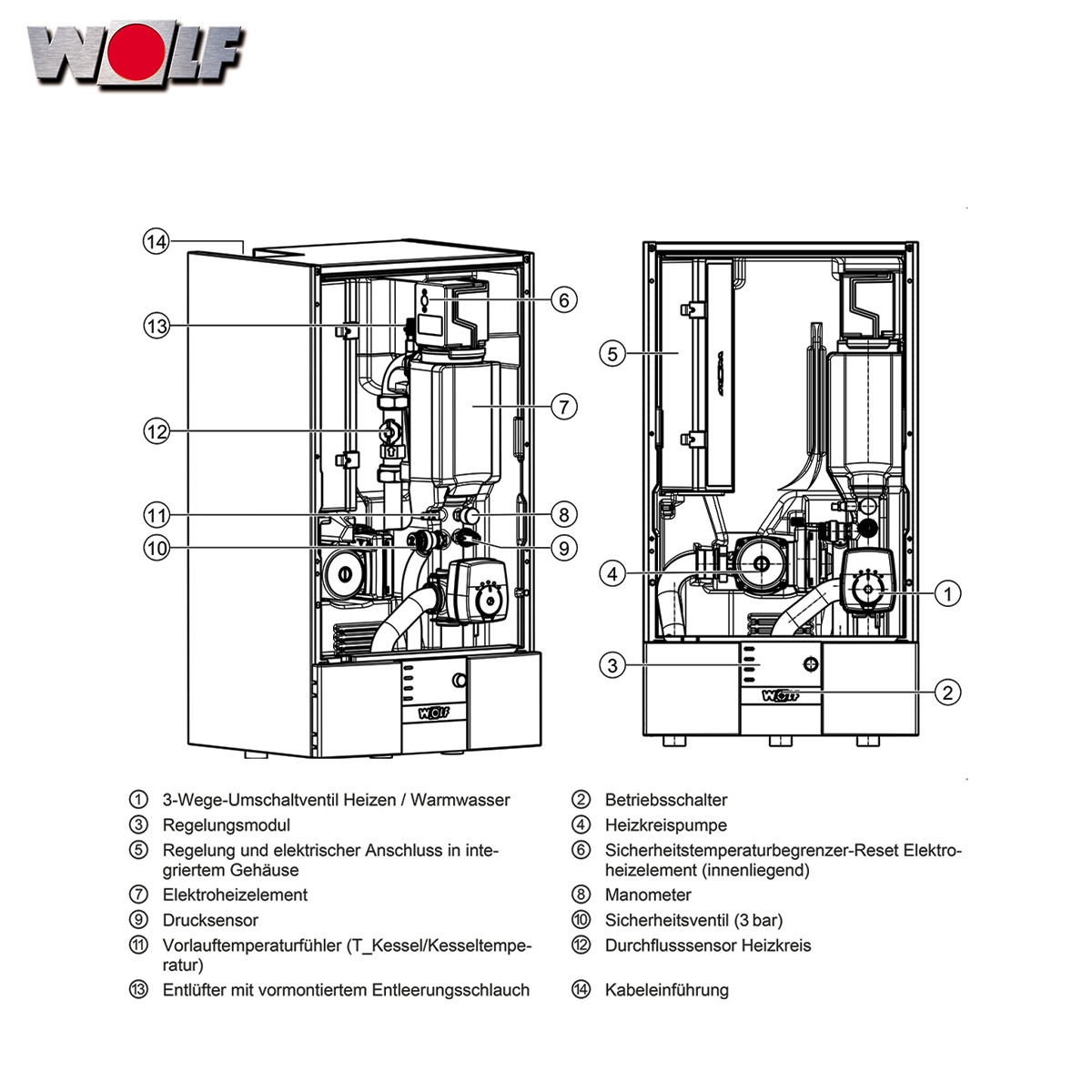

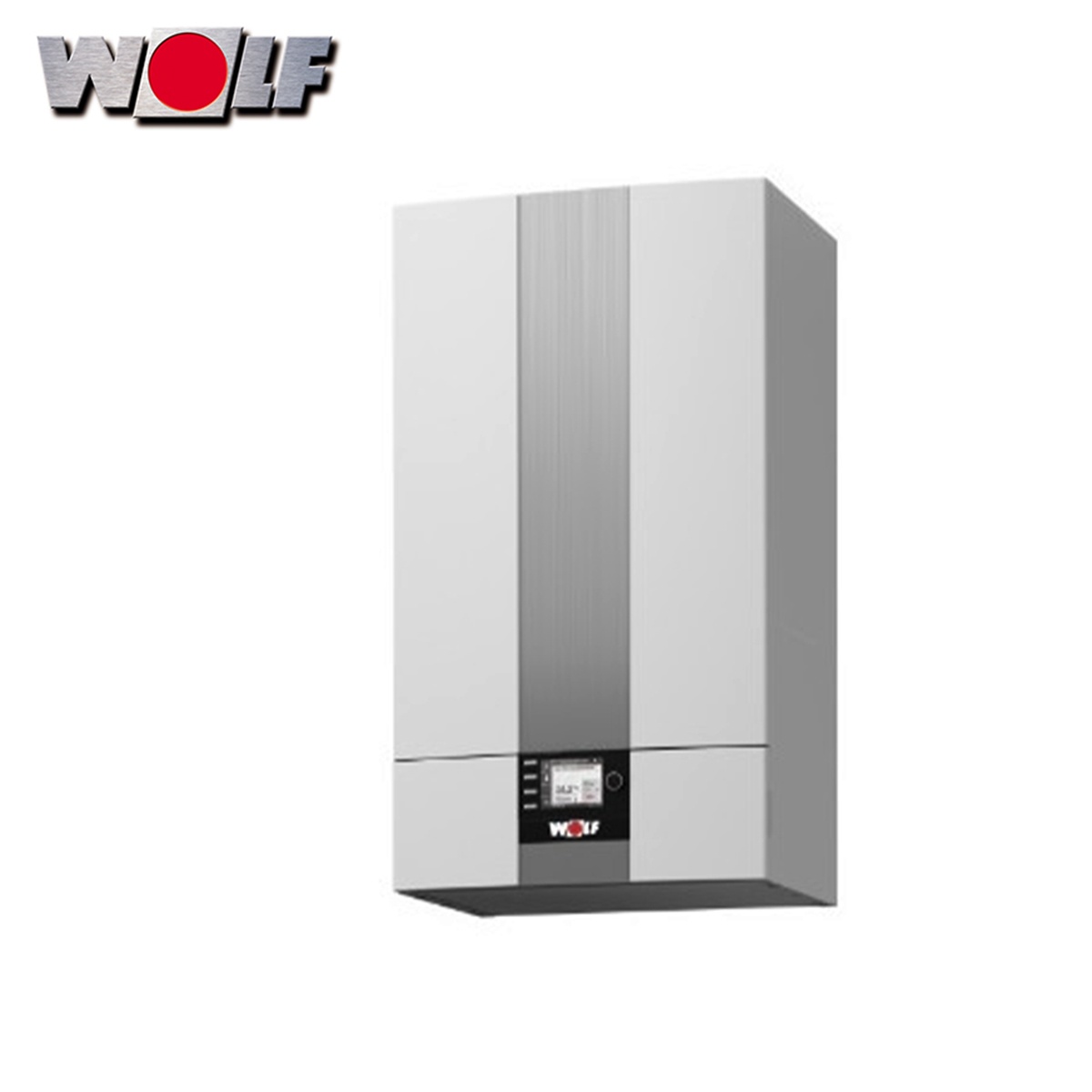

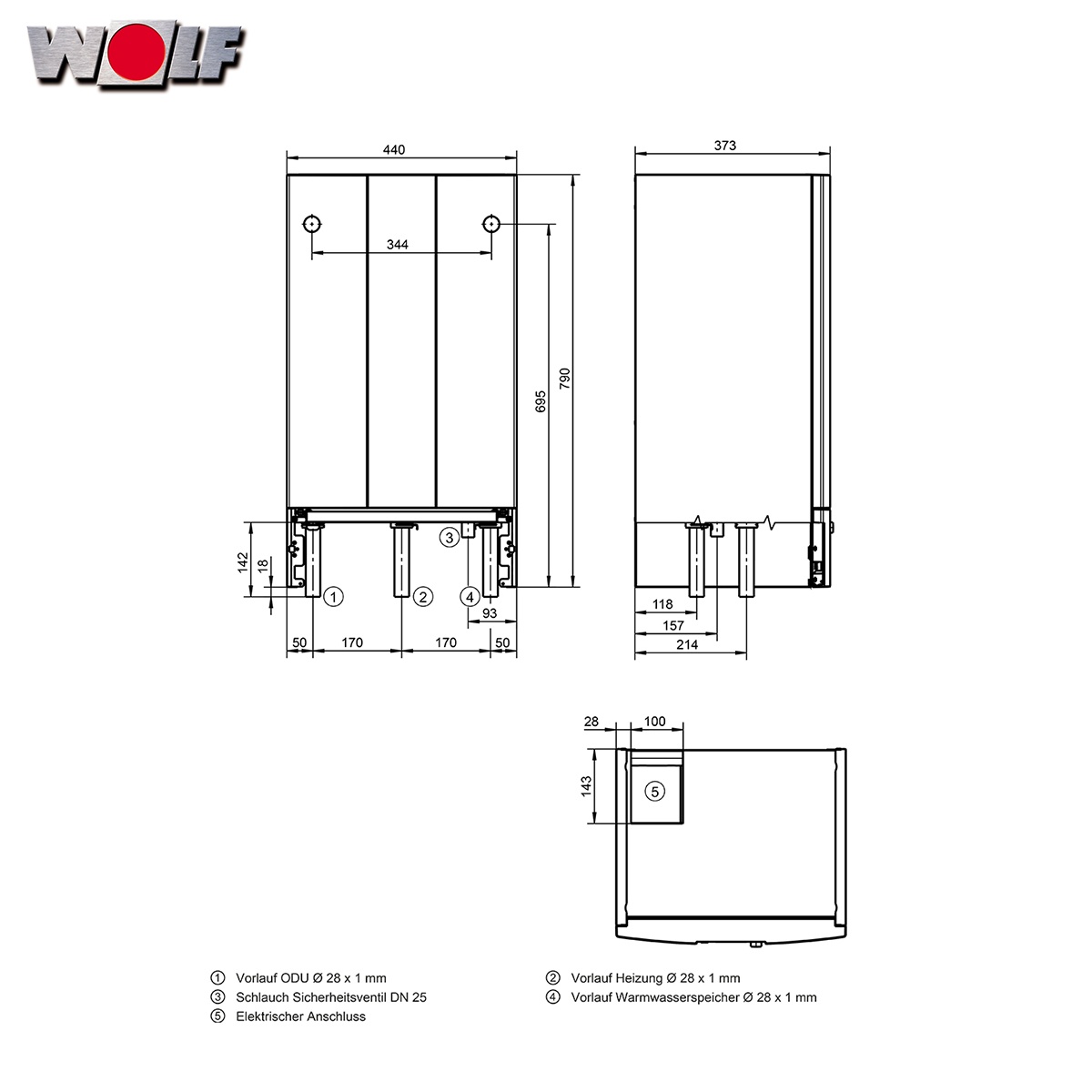

Weitere Merkmale Inneneinheit

• HE-Pumpe EEi < 0.21 für Heizkreis und WW-Betrieb integriert
• Spreizungsregelung über Pumpendrehzahl
• 3-Wege-Umschaltventil für Heiz-/Kühl-/Warmwasserbetrieb
• Integrierter Wärmemengenzähler nach BAFA mittels Durchflusssensor
• Bedarfsgerecht geregeltes Elektroheizelement mit max. 6 kW im Durchlaufprinzip
• Warnmeldung bei niedrigem Wasserdruck durch Heizwasserdrucksensor
• Inneneinheit gedämmt inkl. Heizkreissicherheitsventil 3 bar mit Kunststoffablaufschlauch (Innen-DM 19 mm), manuellem Entlüfter und analogem Druck-manometer
• Regler mit Steuer- und Überwachungsorganen der gesamten WP
• eBUS, Speicherfühler, Außenfühler, S0-Schnittstelle/ EVU/ Smart Grid/ PV-Anhebung, 3 parametrierbare Eingänge z.B. für Sammlerfühler/ Taupunkt-wächter/ Externe Ansteuerung 0-10V
• Externe Heizkreispumpe, Anforderung 2. Wärmeerzeugers, Ext. 3-Wege-Umschaltventil für den Kühlbetrieb, Zirkulationspumpe, 3 parametrierbare Ausgänge
• Bedienmodul BM-2 oder AM in Inneneinheit integrierbar
• Vorbereitet für WOLF Link home zur Kommunikation per Smartset App und Web
• Montage der Inneneinheit wandhängend mit Einhängewinkel
• Optional mittels Gerätekonsole auch an der Decke oder auf dem Boden möglich
• Artikelnummer: 9148033
• Hersteller: Wolf GmbH

Bedienmodul BM-2 schwarz

• zentrales Bedienmodul für Wolf Wärmeerzeuger der WRS-2 Generation
• Raum-/witterungsgeführter Temperaturregler
• zum Einbau in Wärmeerzeuger / Zusatzmodule oder in Wandsockel zur Fernbedienung
• wenn das Bedienmodul BM-2 als Fernbedienung verwendet wird, muss dafür im Heizgerät ein Anzeigemodul AM eingebaut sein
• mit Zeitprogrammen für Heizen, Warmwasser und Zirkulation
• intuitive Menüführung mit Klartextanzeige und 3,5" Zoll LCD-Farbdisplay
• Inbetriebnahmeassistent mit automatischer Erkennung von Anlagenkomponenten
• Unterstützung von 5 Wärmeerzeugern mit KM-2
• Einstellung von Heiz- und Kühlkurven
• einsetzbar als Fernbedienung für CWL Excellent / CWL-2
• kompatibel mit Wolf Smartset

Technische Daten Bedienmodul

• Display: LCD Display 3,5" Zoll
• Anschlussspannung eBUS: 15 - 24 Volt
• Leistungsaufnahme max.: 1,3 Watt
• Schutzart im Gerät eingesteckt: gem. Geräteschutzart
• Schutzart im Wandsockel: IP20
• Gangreserve: > 48 Stunden
• Umgebungstemperatur: 0 - 50 °C
• Datenerhalt: EEPROM permanent
• Breite: 128 mm
• Höhe: 71 mm
• Tiefe: 18 mm
• Farbton Bedienmodul: Schwarz
• Farbton Außenfühler: Weiß
• Modell: BM-2
• Hersteller: Wolf
• Artikel-Nr.: 2745304

Technische Daten

• Gewicht: Außeneinheit 98Kg / Inneneinheit 26 kg
• Kältemitteltyp / GWP R32 / 675
• Füllmenge / CO2eq 1,4 / 0,95 kg / t
• Kältemittelöl FW68S
• Kompressor-Typ Rollkolben
• Nennleistung nach EN14511 Heizleistung / COP
  • A2/W35: 4,93 / 4,33 kW
  • A7/W35: 3,6 / 4,87 kW
  • A-7/W35: 7,57 / 2,89 kW
• Leistungsbereich:
  • bei A2/W35: 2,9 - 10,0 kW
  • bei A7/W35: 3,5 - 10,6 kW
  • bei A-7/W35: 2,1 - 8,3 kW
• ETA_s (35°C): 196,3 %
• ETA_s (55°C): 133,3 %
• Energieeffizienzklasse:
  • Raumheizung Niedertemperatur A+++
  • Mitteltemperatur A+++
  • WarmWasser - Speicher C
  • Pufferspeicher B

• Kühlleistung / EER bei A35/W18
• Nennleistung nach EN14511: 6,8 / 5,0 kW
• Schall Außeneinheit A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2) bei Nenn-Wärmeleistung (ErP): 58,9 dB(A) Tag max.: 60,5 dB(A) im reduziertem Nachtbetrieb: 55 dB(A)
• Einsatz-/Betriebsgrenzen (min. / max.):
  • Heizbetrieb +25° bis +65° C
  • Kühlbetrieb +7° bis +25° C
  • Luft Warmwasser- u. Heizbetrieb -25° bis +43° C
  • Luft Kühlbetrieb 10° bis +43° C
• Heizwasser Nennvolumenstrom bei 5K Spreizung 28 l/min
• Mindestvolumenstrom für Abtauung 13 l/min
• Maximaler Betriebsdruck Heizkreis 3 bar
• Wärmequelle Luftvolumenstrom im Nennbetriebspunkt 4030 m³/h
• Anschlüsse Außeneinheit: Vorlauf, Rücklauf 1¼" R
• Kondensatwasseranschluss 33 DN
• Elektrik Außeneinheit (ODU) - Steuerung
• Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
• Max. Stromaufnahme 17 A
• Max. Verdichterstrom innerhalb der Einsatzgrenzen 3,65 A
• Max. Anzahl Verdichterstarts pro Stunde 6 1/h
• Schutzart IP 24
• Elektrik Inneneinheit (IDU)
• Regelung Elektrischer Anschluss 1~NPE, 230VAC, 50Hz
• Max. Stromaufnahme 4 A
• Elektrik Inneneinheit (IDU) + E-Heizung (IDU) Elektrischer Anschluss 3~NPE, 400VAC, 50Hz
• Max. Leistungsaufnahme: E-Heizung 6 kW
• Standby Elektroheizelement 2 W
• E-Heizung (6 kW) 8,7 A
• Schutzart IP 20
