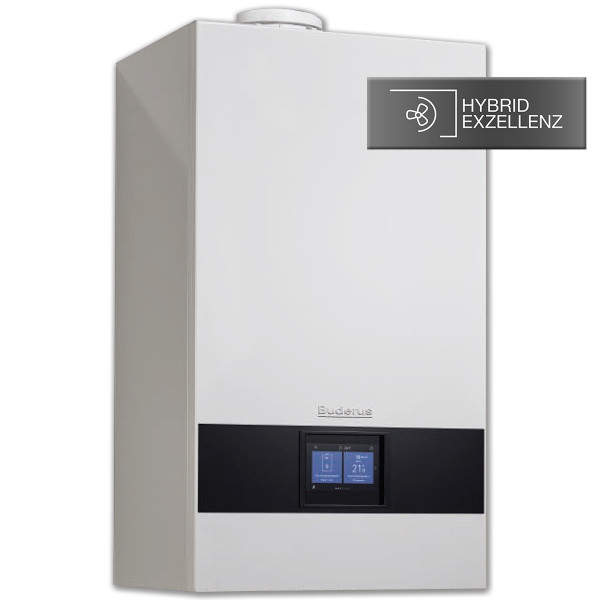

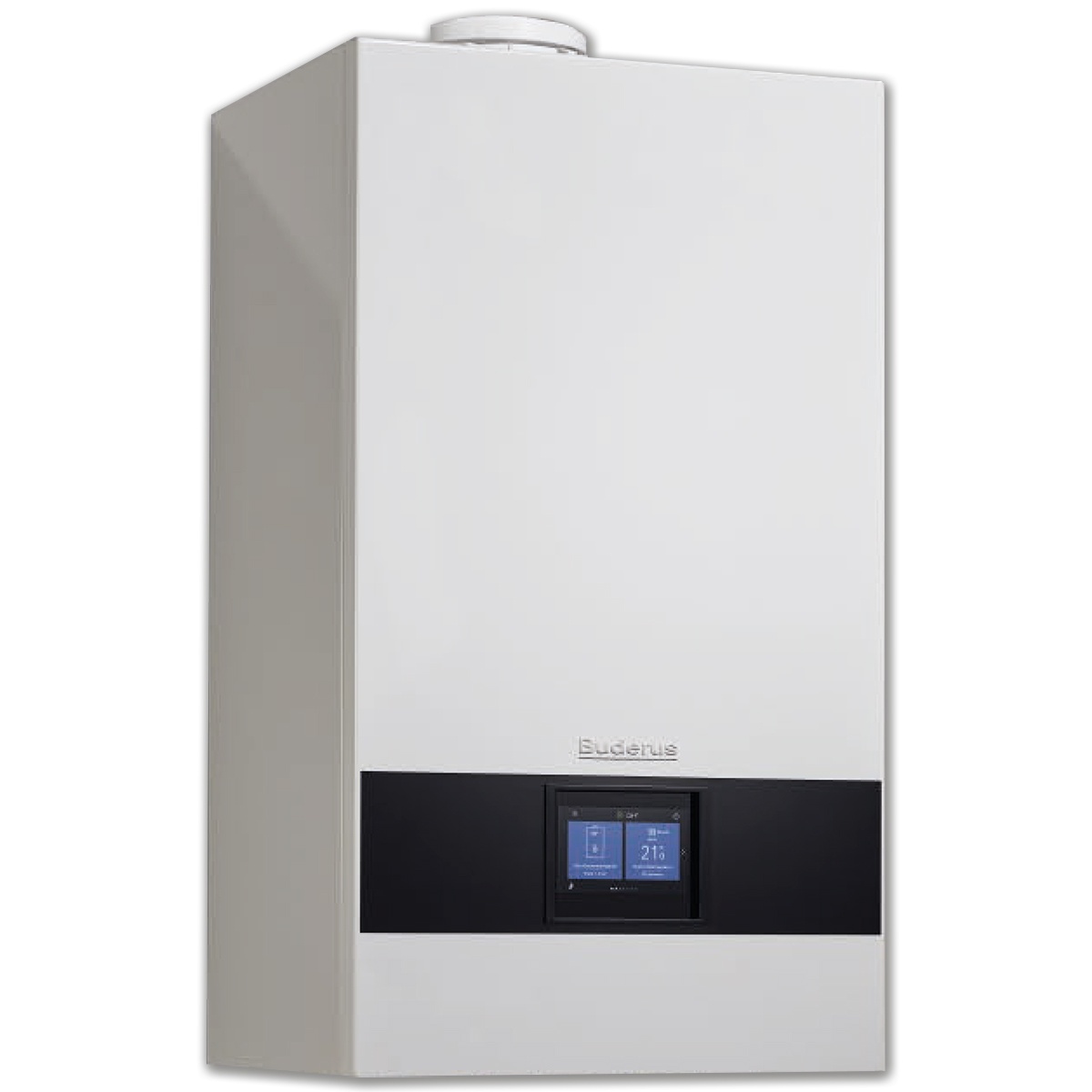

Buderus Logamax Plus GBH172i.2 Wärmepumpen-Hybridgerät 17kW 7738101100
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036568
- Herstellernummer: 7736902118
Produktinformationen "Buderus Logamax Plus GBH172i.2 Wärmepumpen-Hybridgerät 17kW 7738101100"
Lieferumfang:
- 1 x Buderus Logamax Plus Wärmepumpen-Hybridgerät GBH172i.2-15 DW H
Beschreibung:
- bestehend aus: Hybridheizgerät, Haltebügel, Montageschablone, Außentemperaturfühler, Schlauch für Hybridpumpen-Entlüfter, Schlauch für Wärmezellen-Entlüfter, Entleerhahn, Produktdokumentation, Schläuche für Sicherheitsventil und Kondensatablauf, Übergangsstück, Doppelnippel und Siebfilter
- Gas-Brennwert-Hybridsystem zur zentralen Wärme- und Warmwasserbereitung
- Hybrid-Exzellenz: verbindet fossile und erneuerbare Energien zu einem flexiblen, effizienten und zukunftssicheren Heizsystem
- Betrieb mit Gas, Wasserstoff, als Hybrid oder als 100%ige Wärmepumpen-Inneneinheit möglich
- Werkseitig eingestellt auf Erdgas 2E (2H), einfache Umstellung auf andere Gasarten 2L(LL) über Gas-Einstelldüse
- Flüssiggasbetrieb 3P über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich
- unkomplizierte Installation: Plug-and-Play
- Hybridgerät mit integrierter Hybridhydraulik
- zukunftssicher: vorbereitet für problemlose Integration einer Wärmepumpe
- flexible Lösung: funktioniert als eigenständiges Gas-Brennwertgerät oder Hybridsystem
- erfüllt GEG-Anforderungen: ermöglicht mehr als 65 % erneuerbare Energie mit Wärmepumpe
- langfristig flexibel: Mit E-Heizer-Zubehör auf 100 % elektrischen Betrieb umrüstbar
- problemlose Bedienung: integrierte Systembedieneinheit Logamatic BC400 zur Bedienung des Gesamtsystems
Erleben Sie den Alleskönner für Alleswoller in drei Phasen:
- Phase 1: Start als hocheffizientes Gas-Brennwertgerät mit Erdgas, Flüssiggas oder optional mit Wasserstoff (Umrüstsets in 2029)
- Phase 2: Ergänzung einer Wärmepumpen-Außeneinheit für den Hybridbetrieb die perfekte Kombination fossiler und regenerativer Energien
- Phase 3: Umrüstung auf eine 100%ige Wärmepumpen-Inneneinheit, integrierter elektrischer Zuheizer mit 9 kW Leistung (monoenergetischer Betrieb ohne Pufferspeicher)

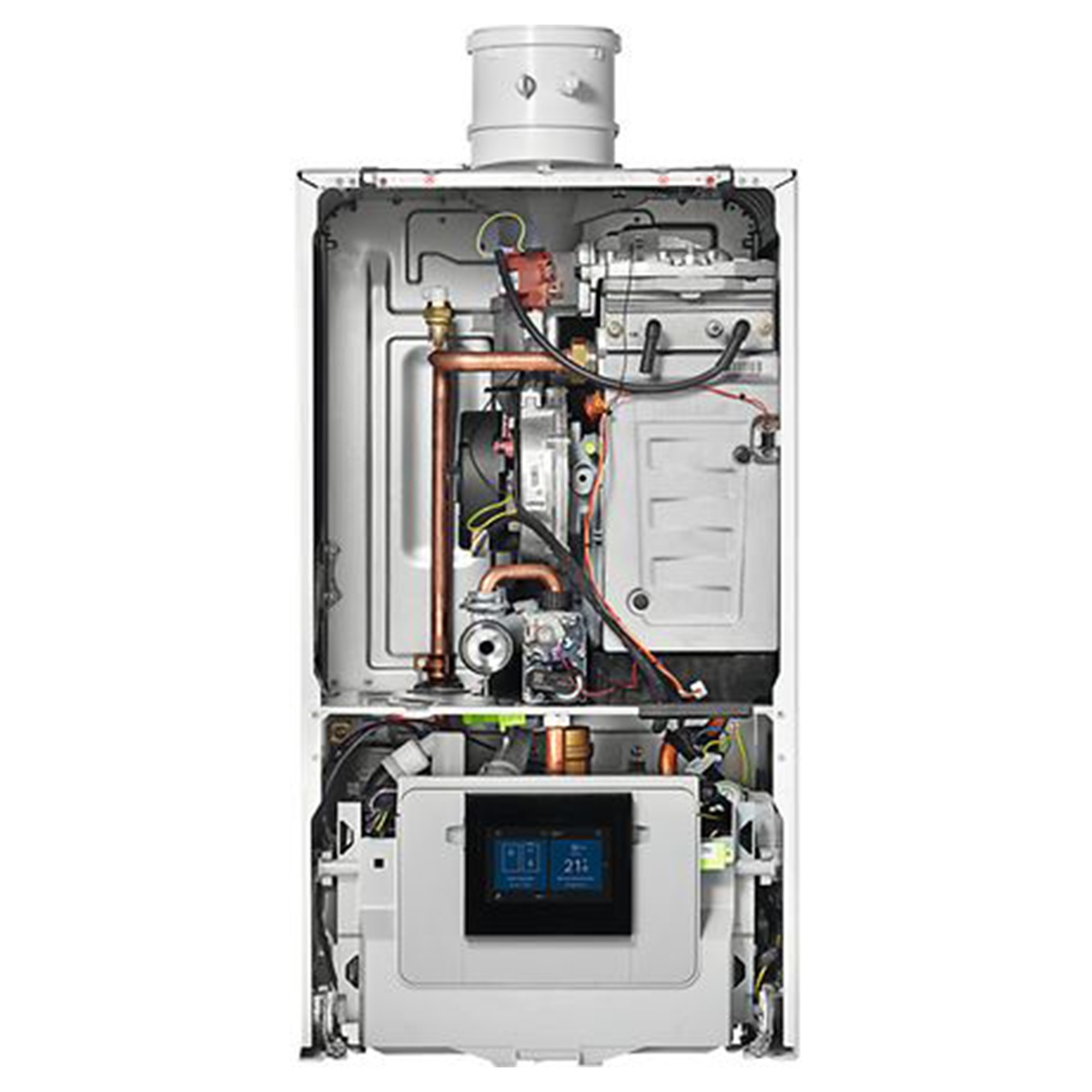

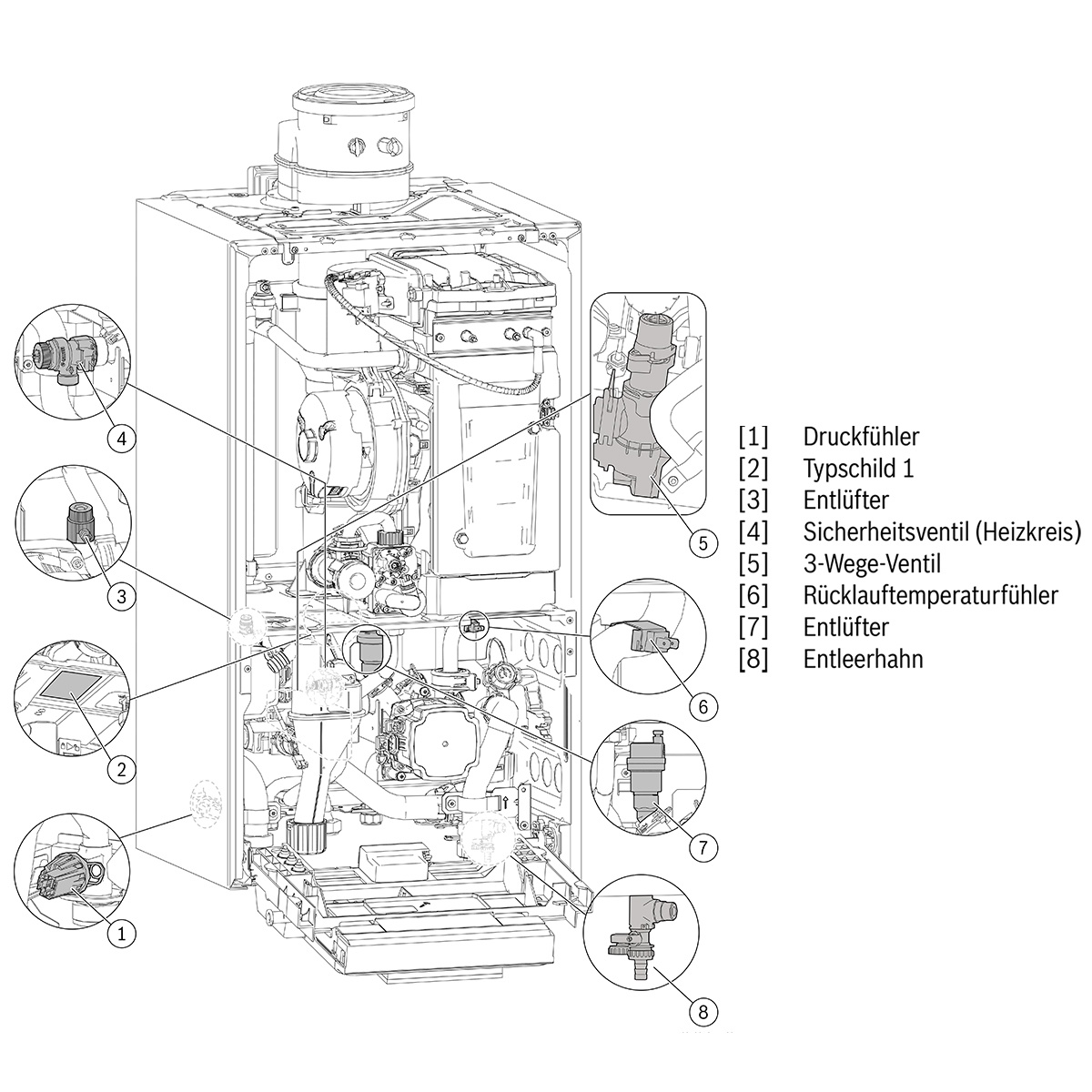

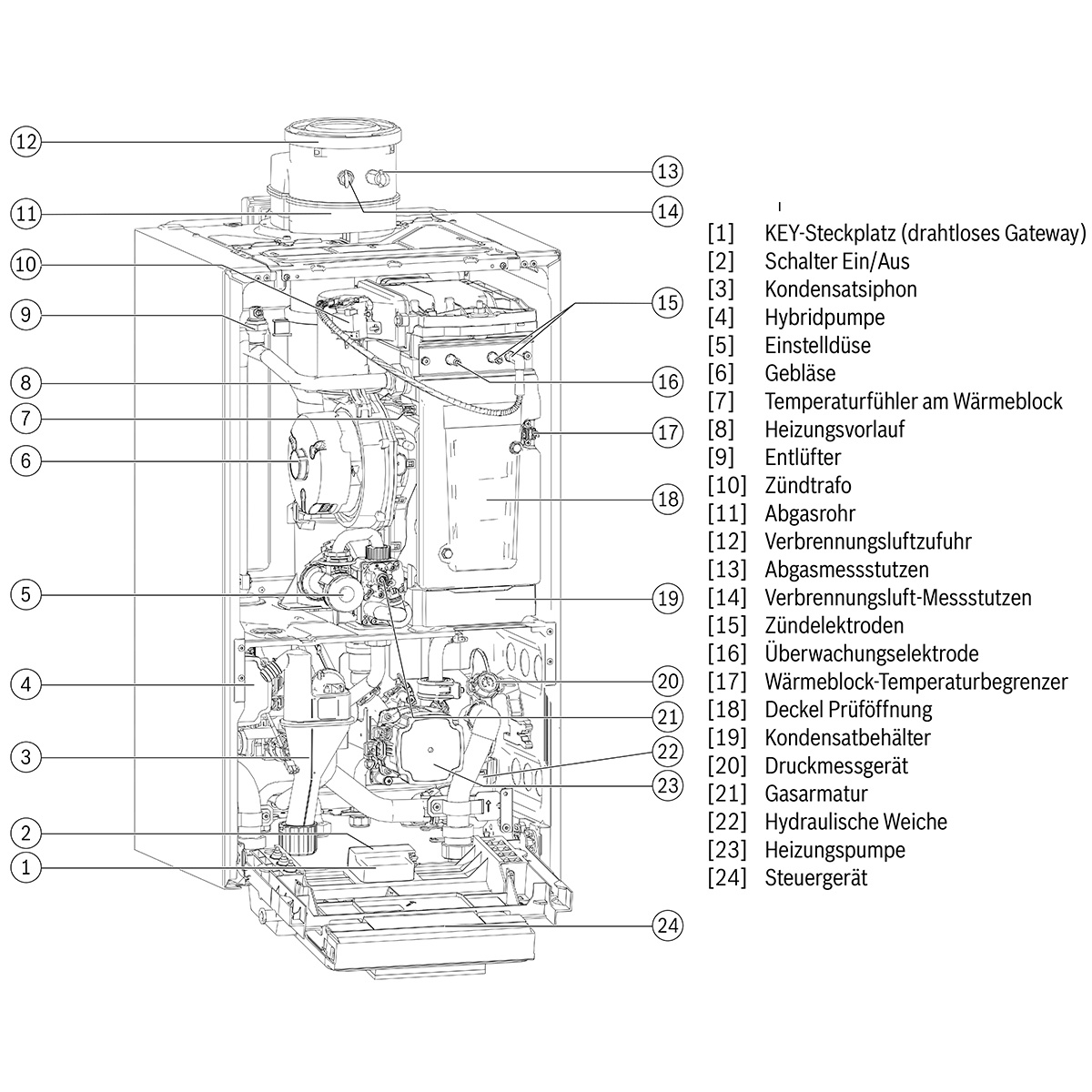

Serienmäßige Ausstattung:
- Kugelhahn mit Magnetitfilter für den Wärmepumpenkreis
- Hocheffizienzpumpe mit EEI<0,20 zur Versorgung der Heizkreise
- Gas-Brennwert-Wärmetauscher
- integrierte Hybridhydraulik inkl. Hocheffizienzpumpe als Zubringerpumpe für die Wärmepumpen-Außeneinheit
- LAN- und Funkmodul MX400 (Zubehör, nicht im Lieferumfang enthalten) für die App MyBuderus (Betreiber) und Webportal Buderus ConnectPRO (Fachkunde)
- KombiVENT Gas-Luft-Verbund mit einfacher Einstellung der Gasart
- Metallvlies-Brenner mit Modulationsbereich bis zu 1:10
- Sicherheitstemperaturbegrenzer
- Drucksensor
- Abgastemperaturbegrenzer
- 3-Wege-Umschaltventil
- Zünd- und Überwachungseinrichtung
- Sicherheitsventil 3 bar
- Kondensatablauf mit Siphon

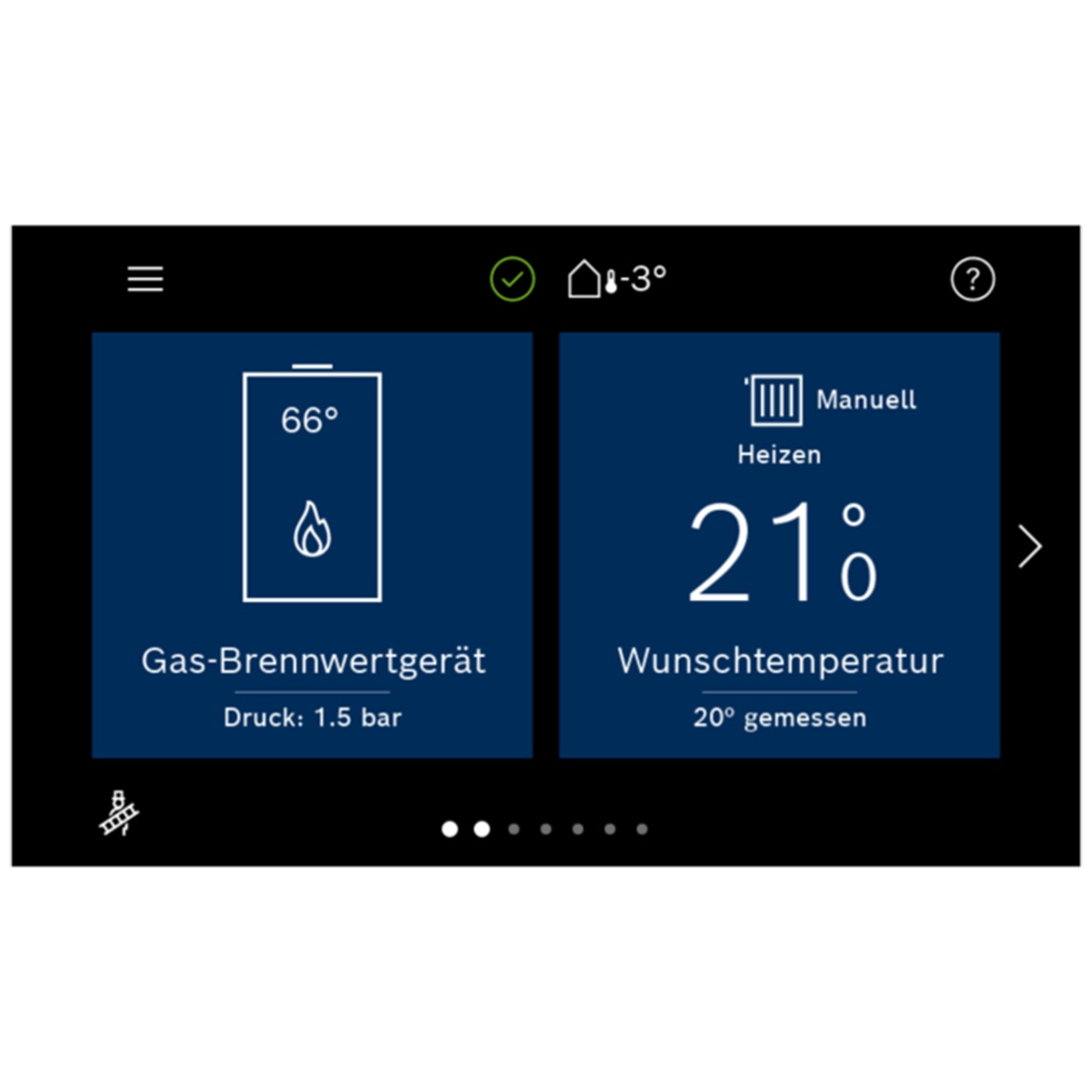

Systembedieneinheit:
- Logamatic BC400 für Wandgeräte mit Regelsystem EMS plus
- zentrale Bedienung für Gas-Brennwertgerät sowie Heizkreis, Warmwasser, solar, Frischwasserstation, Lüftung
- hinterleuchtetes Farb-Volltouchdisplay 5 Zoll
- die Systembedieneinheit ist integriert in die Gerätefront
- für eine Bedienung aus dem Wohnraum heraus ist eine zusätzliche Fernbedienung notwendig (Zubehör, nicht im Lieferumfang enthalten)
Gaseinstellung:
- das Gerät ist ab Werk für die Erdgasgruppe 2E (2H) eingestellt
- die Gasart kann von Erdgas 2E (2H) auf Erdgas 2L(LL) direkt im Gerät umgestellt werden hierbei ist eine CO2- oder O2-Einstellung erforderlich
- Flüssiggasbetrieb 3P über Flüssiggasumbauset (Zubehör, nicht im Lieferumfang enthalten) möglich
Verwendung:
- kompatibel mit Buderus Wärmepumpen-Außeneinheiten der Logatherm WLW-MB Reihe (problemlose Erweiterung zum Hybridsystem, zentrale Steuerung über integrierte Systembedieneinheit)
- erweiterbar mit Buderus Systemzubehör (Warmwasserspeicher, hydraulische Weiche, E-Heizer für 100 % monoenergetischen Wärmepumpenbetrieb)
Technische Daten:
| Gasart | Voreingestellt auf Erdgas 2E (2H) | ||||
| Wärmeleistung | Modulationsbereich Wärmebelastung Q | kW | 2,7 - 19,3 | ||
| Nennwärmebelastung Warmwasser QnW | kW | 19,3 | |||
| Modulationsbereich Wärmebelastung Raumbeheizung | kW | 2,7 - 17,0 | |||
| Einstellbare Nennwärmebelastung Heizung Qn | kW | 5,0 - 17,0 | |||
| Einstellbare Nennwärmeleistung (80/60 °C) Pn | kW | 4,9 - 16,7 | |||
| Einstellbare Nennwärmeleistung (50/30 °C) Pcond | kW | 5,4 - 18,1 | |||
| Einstellbare Nennwärmeleistung (40/30 °C) | kW | 5,4 - 18,2 | |||
| Modulationsbereich Wärmeleistung (80/60 °C) | kW | 2,7 - 16,7 | |||
| Modulationsbereich Wärmeleistung (50/30 °C) | kW | 2,9 - 18,1 | |||
| Modulationsbereich Wärmeleistung (40/30 °C) | kW | 2,9 - 18,2 | |||
| Gasanschlusswert | Erdgas G20 (Hi(15 °C) = 9,5 kWh/m³) | m³/h | 2,0 | ||
| Erdgas G25 (Hi(15 °C) = 8,1 kWh/m³) | m³/h | 2,4 | |||
| Flüssiggas (Hi = 12,9 kWh/kg) | kg/h | - | |||
| Zulässiger Gasanschlussdruck | Erdgas G20 | mbar | 17 - 25 | ||
| Erdgas G25 | mbar | 18 - 25 | |||
| Flüssiggas | mbar | - | |||
| Rechenwerte für die Querschnittsberechnung nach EN 13384 | Abgasmassestrom bei max. / min. Nennwärmeleistung | g/s | 8,8 / 1,3 | ||
| Abgastemperatur 80/60 °C bei max. / min. Nennwärmeleistung | °C | 60 / 56 | |||
| Abgastemperatur 40/30 °C bei max. / min. Nennwärmeleistung | °C | 44 / 31 | |||
| Restförderdruck | Pa | 125 | |||
| CO2-Gehalt bei max./min. Nennwärmebelastung | % | 9,5 / 8,6 | |||
| O2-Gehalt bei max./min. Nennwärmebelastung | % | 3,8 / 5,5 | |||
| Abgaswertegruppe nach G 636/G 635 | G61/G62 | ||||
| NOx-Klasse | 6 | ||||
| Kondensat | Max. Kondensatmenge (TR = 30 °C) | l/h | 1,9 | ||
| pH-Wert ca. | 3,5 - 4,0 | ||||
| Zulassungsdaten | Prod.-ID-Nr. | CE-0085DP0603 | |||
| Gerätekategorie (Gasart) | Deutschland (DE): ll2ELL3P / Luxemburg (LU): II2E3P / Österreich (AT): II2H3P | ||||
| Installationsart | B53(P), B53S, C13(x), C33(x), C43(x), C53(x), C63(x), C93(x), C(10)3x, C(12)3x, C(13)3x, C(14)3x | ||||
| Allgemeines | Elektrische Spannung | AC...V | 230 | ||
| Frequenz | Hz | 50 | |||
| Max. Leistungsaufnahme (Standby) | W | 6 | |||
| Max. Leistungsaufnahme | W | 165 | |||
| Energie-Effizienz-Index (EEI) Heizungspumpe | ≤ 0,20 | ||||
| EMV-Grenzwertklasse | B | ||||
| Schutzart | IP | IPX4D | |||
| Max. Vorlauftemperatur | °C | 82 | |||
| Max. zulässiger Betriebsdruck (PMS) Heizung | bar | 3,0 | |||
| Zulässige Umgebungstemperatur kurzfristig/langfristig | °C | 0 - 50/40 | |||

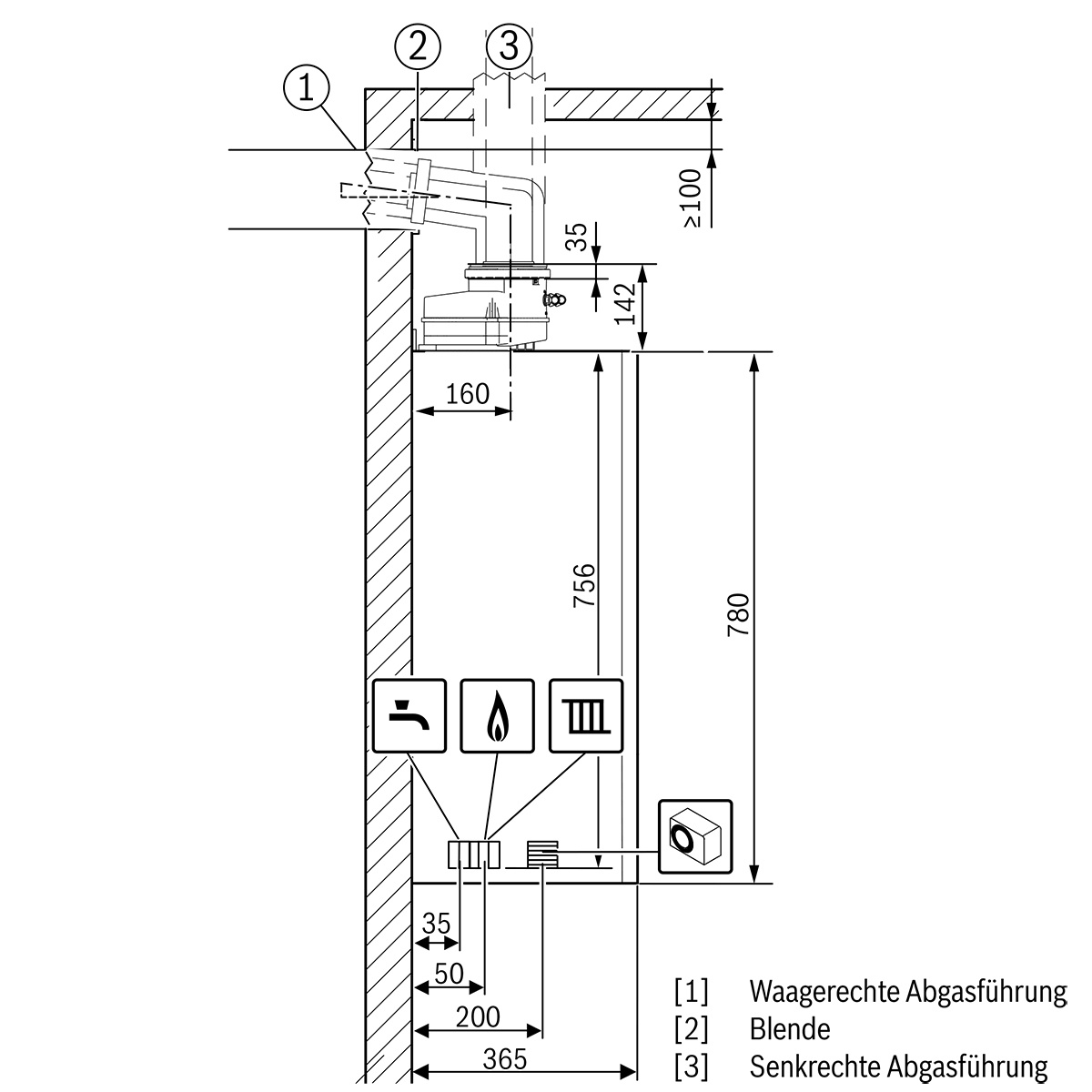

| Abgasanschluss | mm | 80/125 | |||
| Jahreszeitbedingte Raumheizungsenergieeffizienz | % | 92 | |||
| Jahreszeitbedingte Raumheizungsenergieeffizienzklasse | A | ||||
| Energieeffizienzklassen-Spektrum | A+++ -> D | ||||

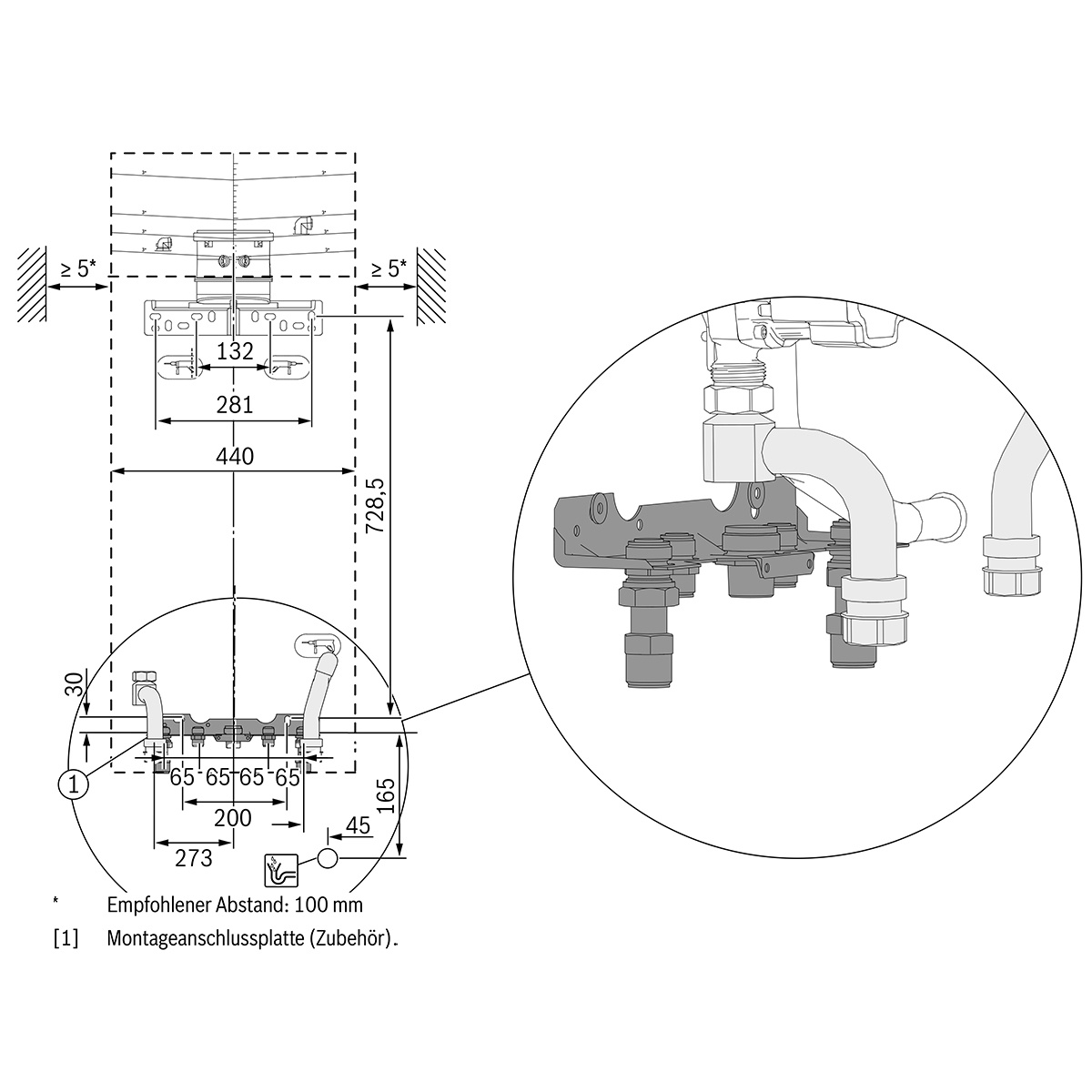

| Abmessungen | Breite | mm | 440 | ||
| Höhe | mm | 780 | |||
| Tiefe | mm | 365 | |||
| Installationshöhe max. | mm | 2000 | |||
| Gewicht (ohne Verpackung) | kg | 46 | |||
| Frabton | Weiß | ||||
| Typ | GBH172i.2-15 DW H | ||||
| Serie | Logamax Plus | ||||
| Hersteller | Buderus | ||||
| Artikel-Nr. | 7738101100 | ||||
