Viessmann Vitocal 150-A Luft-Wasser-Wärmepumpe 11,1kW Z023216 Monoblock AWO-E-AC-AF 151.A13
10.614,90 € *
inkl. MwSt.

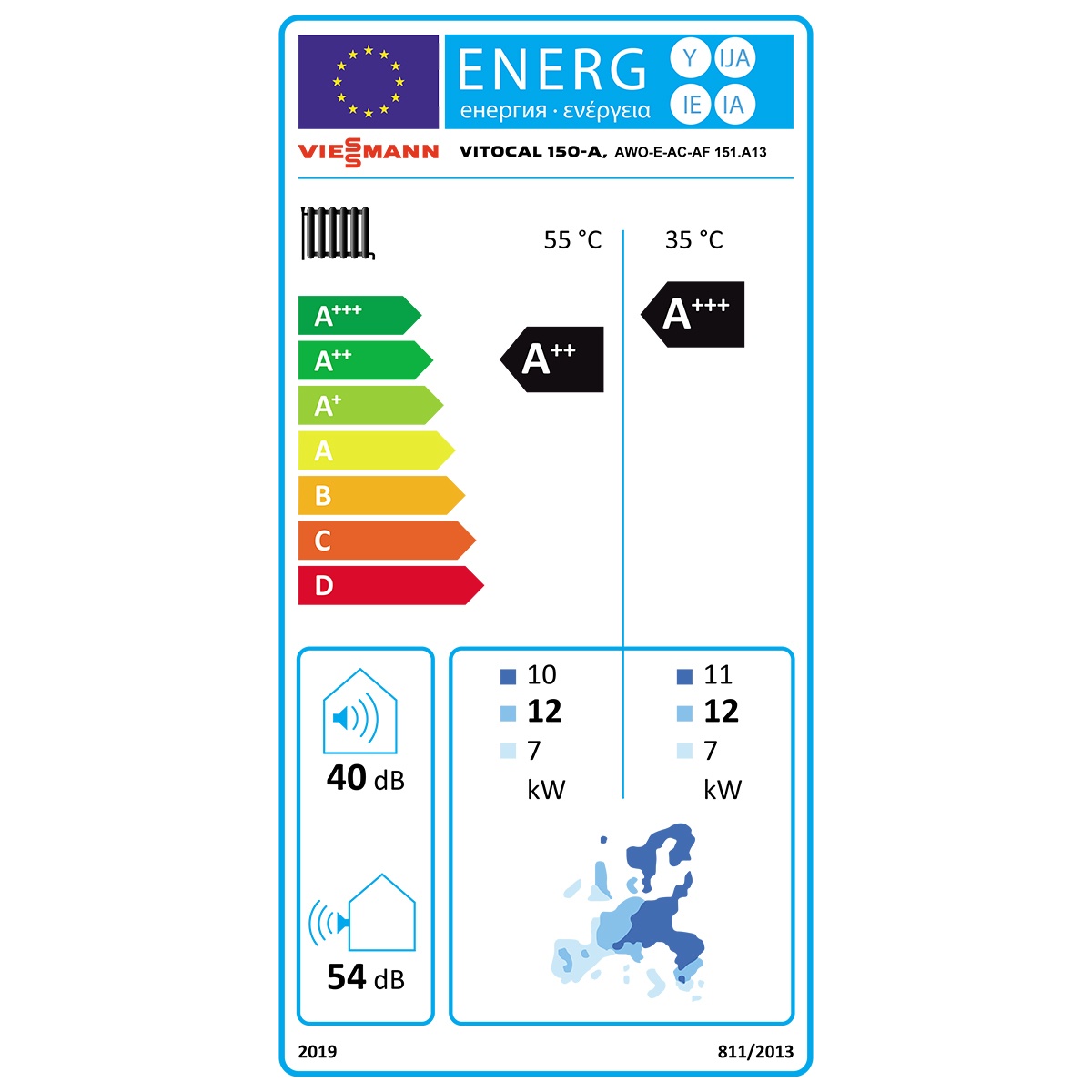

A+++
35 °C
A++
55 °C
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 10036563
- Herstellernummer: Z023216

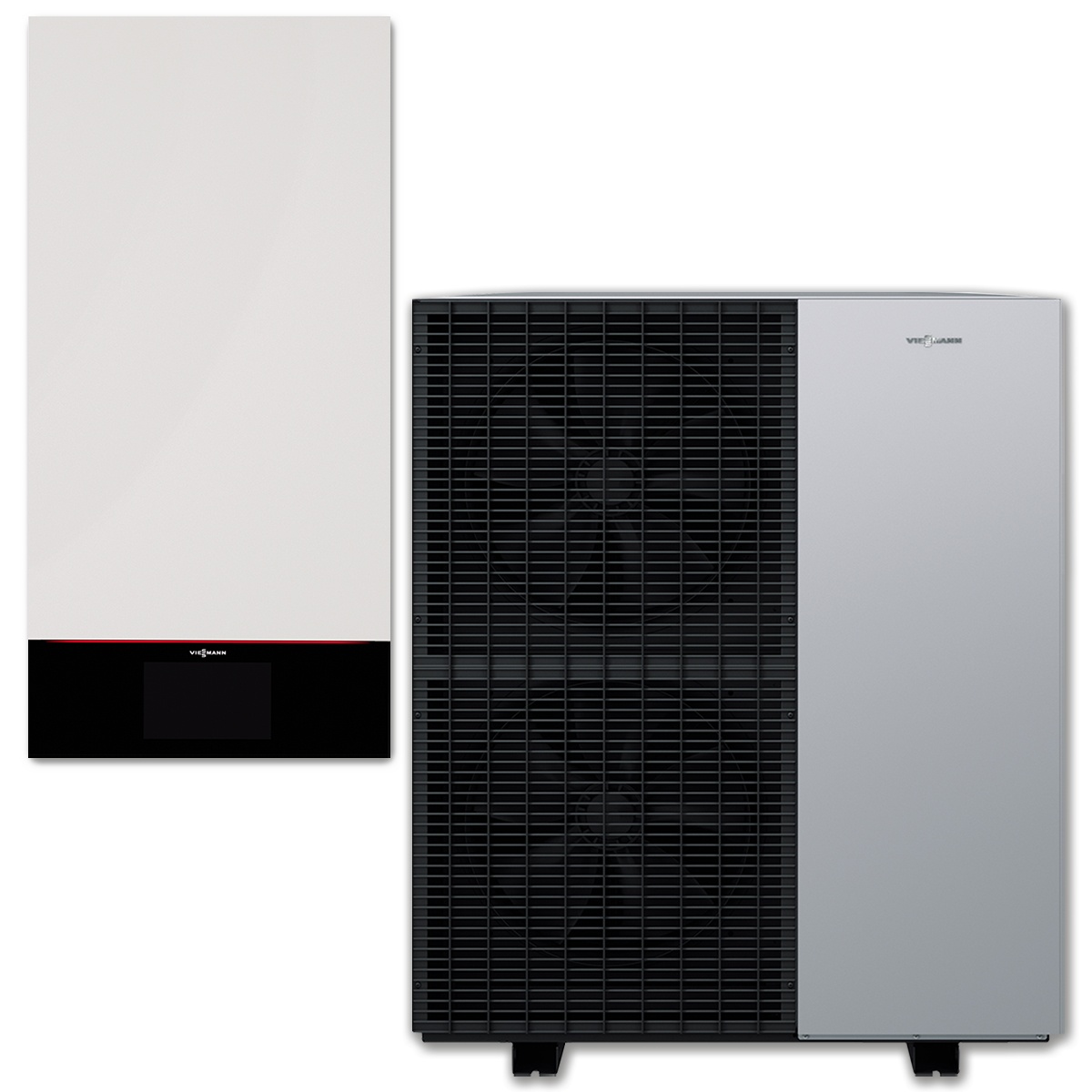

Lieferumfang: 1 x Viessmann Inneneinheit IDU Vitocal 150-A AWO-E-AC 151.A16 1 x... mehr
Produktinformationen "Viessmann Vitocal 150-A Luft-Wasser-Wärmepumpe 11,1kW Z023216 Monoblock AWO-E-AC-AF 151.A13"
Lieferumfang:
- 1 x Viessmann Inneneinheit IDU Vitocal 150-A AWO-E-AC 151.A16
- 1 x Viessmann Außeneinheit ODU Vitocal 15X-A 400V A13 AF
- 1 x Viessmann Ventilatorringheizung
- 1 x Viessmann Beipack Elektrik Außeneinheit ODU
- 1 x Viessmann Anschlussset Typ 1
- 1 x Viessmann technische Unterlagen
Beschreibung:
- modulierende Wärmepumpe in Monoblock-Ausführung bestehend aus Außen- und Inneneinheit für Raumbeheizung/-kühlung und Trinkwassererwärmung
- geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung
- selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- komfortabel durch reversible Ausführung für Heizen und Kühlen
- besonders leise im Betrieb durch Advanced acoustics design+ (AAD+)
- internetfähig durch integriertes WLAN oder LAN
- Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
- geführte Inbetriebnahme über ViGuide
- Einzelraumregelung mit Komponenten aus ViCare Smart Climate (Zubehör)
- witterungsgeführte Regelung mit optionaler Raumaufschaltung mit Vitotrol Fernbedienung (Zubehör)

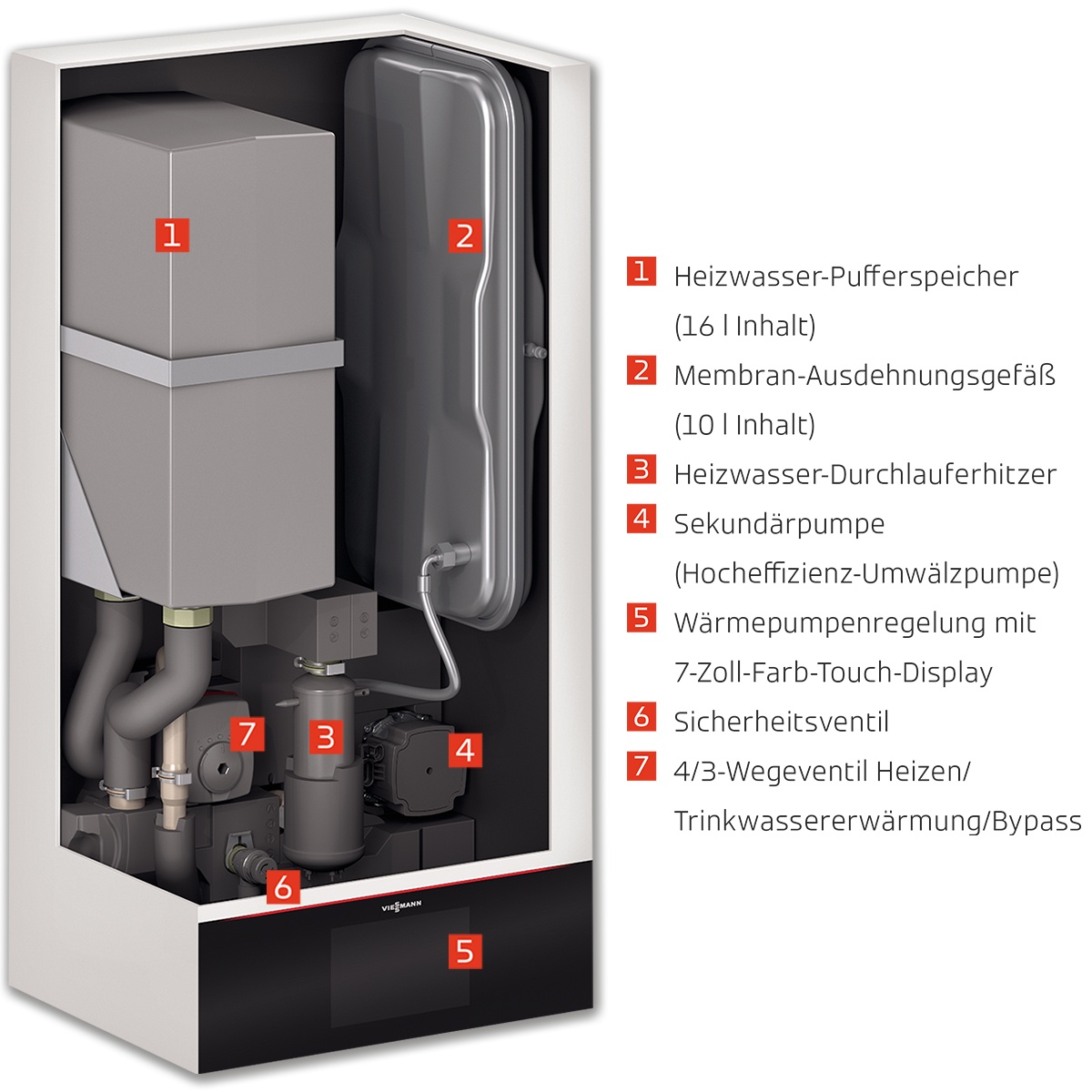

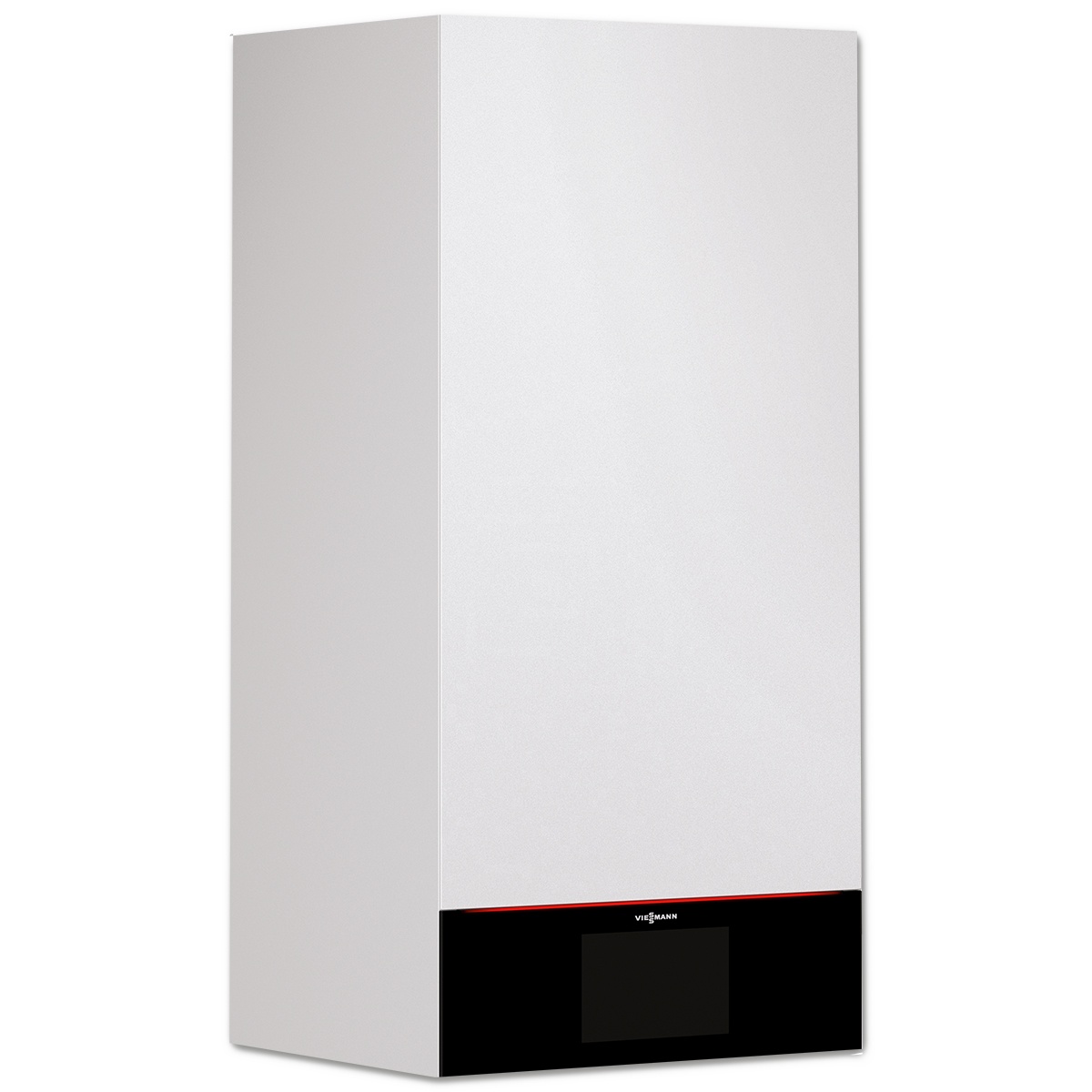

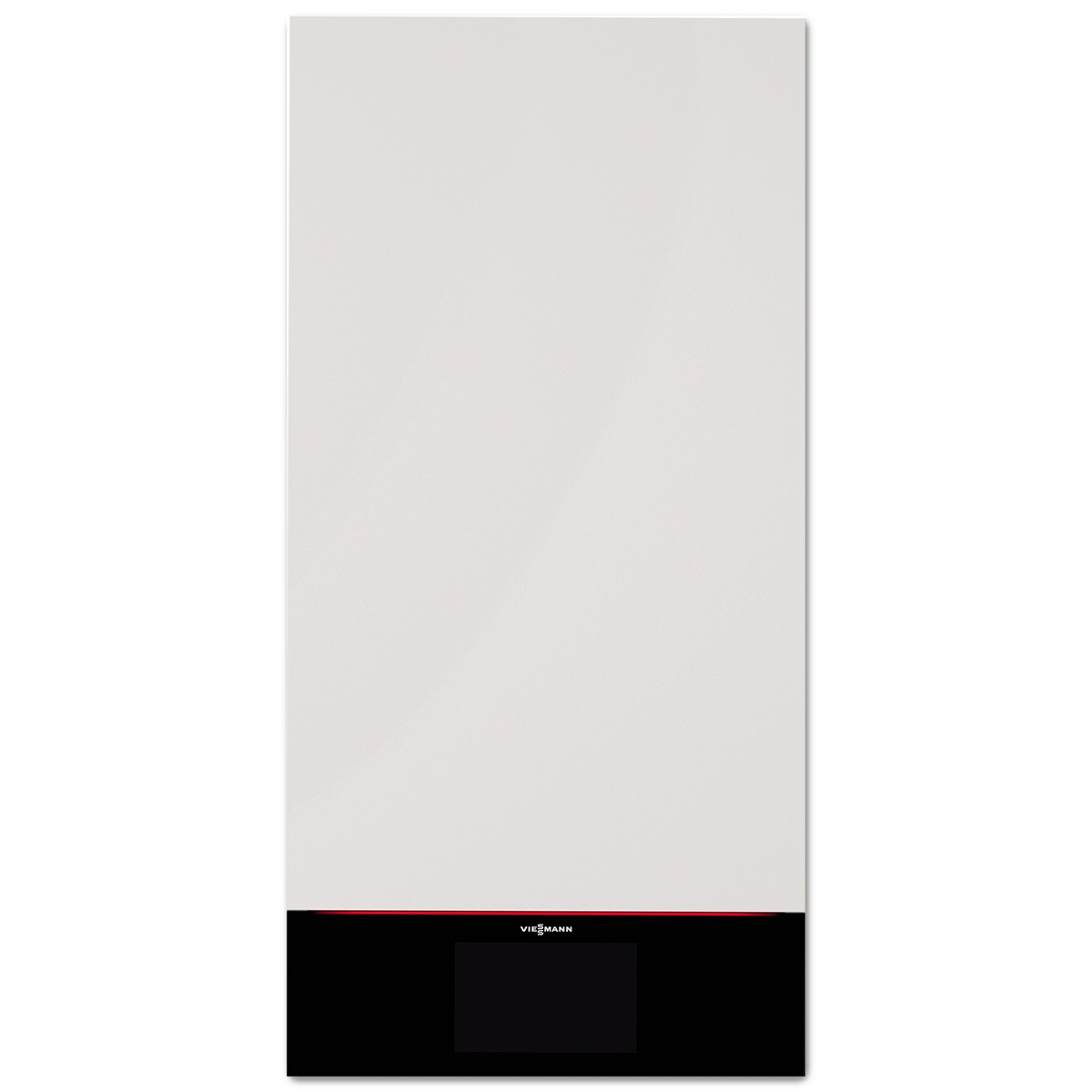

Inneneinheit:
- eingebautes 4/3-Wege-Ventil Heizen/Trinkwassererwärmung/Bypass
- eingebaute Hocheffizienz-Umwälzpumpe für den Sekundärkreis
- eingebauter Heizwasser-Durchlauferhitzer
- eingebauter Pufferspeicher 16 Liter
- eingebautes Sicherheitsventil und Digital-Manometer
- Volumenstromerfassung
- mit Membran-Druckausdehnungsgefäß 10 Liter
- mit witterungsgeführter digitaler Wärmepumpenregelung mit Außentemperatursensor (leitungsgebunden)und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr)
- mit Montageschiene zur Befestigung der Inneneinheit an der Wand
- für Heizungsanlagen mit bis zu 4 Heiz-Kühlkreisen
- enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige
- 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
- Inbetriebnahme-Assistent
- kontextbezogener Hilfe
- Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- mit im Gerät integriertem Kommunikationsmodul
- kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN (Zubehör)
- Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN oder LAN möglich
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- mit Speichertemperaturregelung
- erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich
- automatische Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Ansteuerung eines zusätzlichen Wärmeerzeugers, z. B. Öl-/Gas-Heizkessel (Zubehör)
- Hybrid Pro Control in Verbindung mit einem zusätzlichen Wärmeerzeuger (Zubehör)
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb
- integrierter Wasserdrucksensor zur Messung des Anlagendrucks

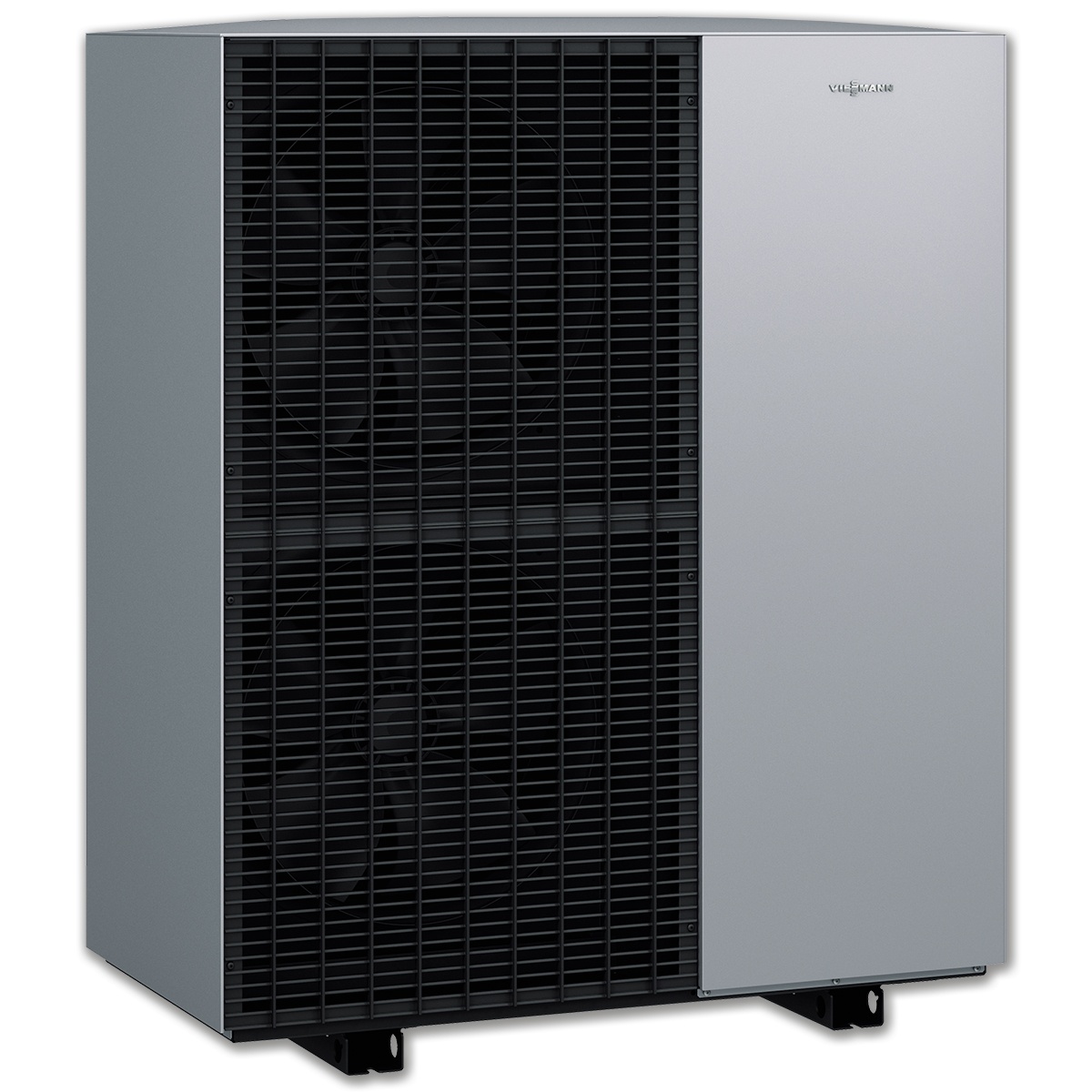

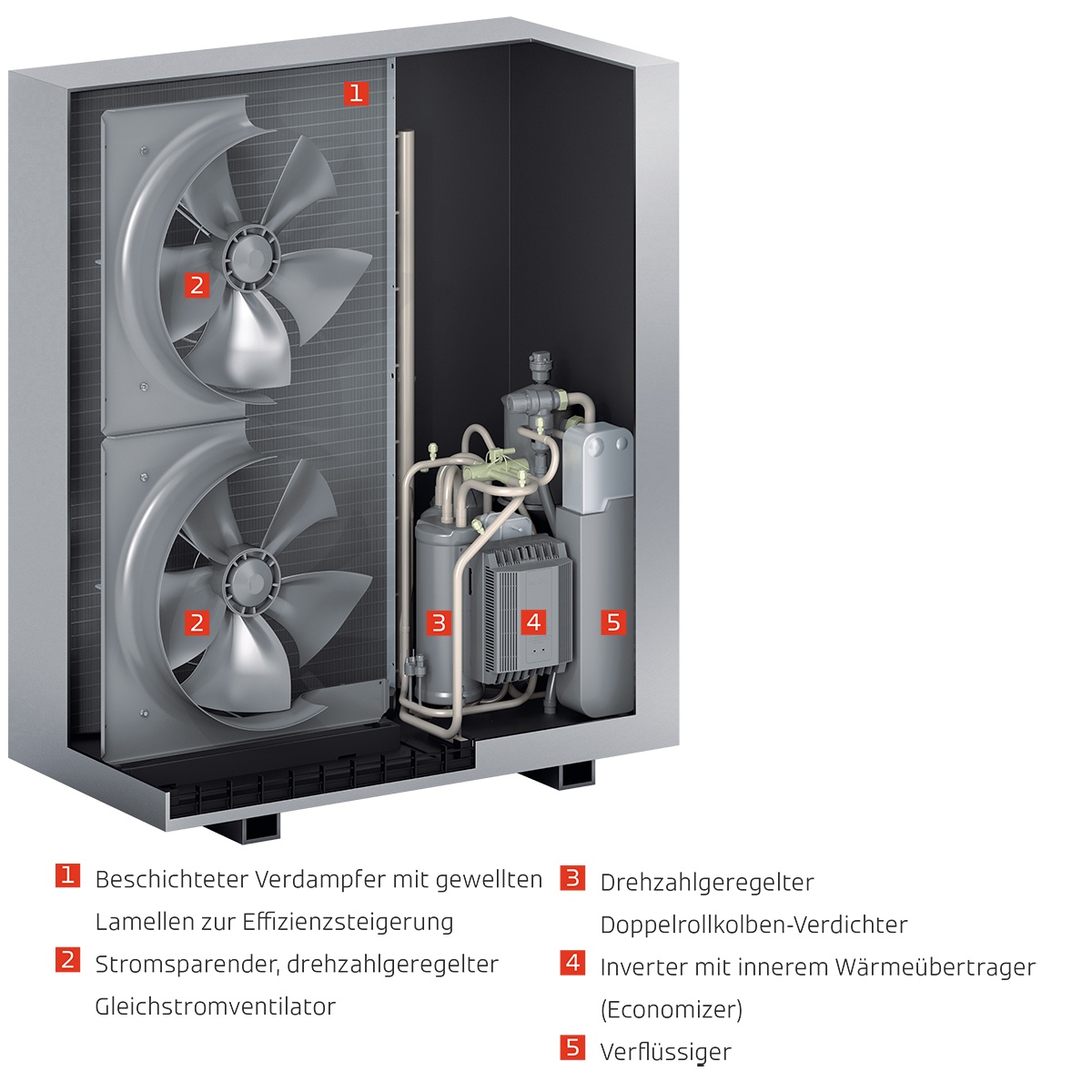

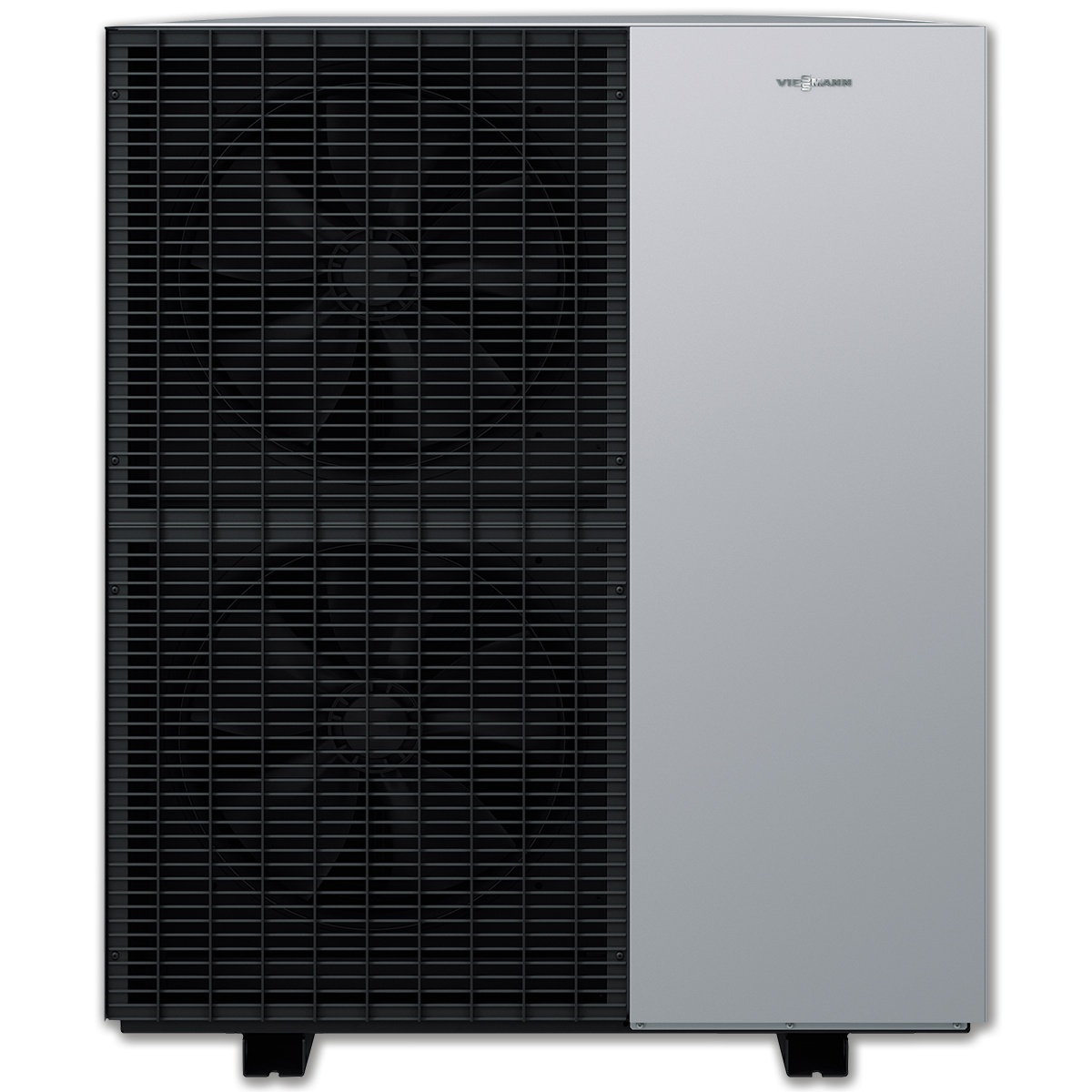

Außeneinheit:
- Ausführung AF: mit integrierter elektrischer Begleitheizung für die Kondenswasserwanne
- mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
- mit 4-Wege-Umschaltventil
- mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
- energieeffiziente Abtauung über Kreislaufumkehr
- Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
- mit Kältemittel-Betriebsfüllung R290
- Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör)
- Tragehilfe im Lieferumfang
Hinweis:
- das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34)
- Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen
- Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschlusssets (Zubehör) herstellen
Technische Daten:
| Leistungsdaten Heizen nach EN 14511 (A2/W35) | Nennwärmeleistung | kW | 6,7 | |||
| Elektrische Leistungsaufnahme | kW | 1,76 | ||||
| Leistungszahl ε bei Heizbetrieb | COP | 3,8 | ||||
| Leistungsregelung | kW | 2,6 bis 12,3 | ||||
| Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) | Nennwärmeleistung | kW | 8,1 | |||
| Drehzahl Ventilator | 1/min | 440 | ||||
| Luftvolumenstrom | m³/h | 4188 | ||||
| Elektrische Leistungsaufnahme | kW | 1,65 | ||||
| Leistungszahl ε bei Heizbetrieb | COP | 4,9 | ||||
| Leistungsregelung | kW | 3,0 bis 13,4 | ||||
| Leistungsdaten Heizen nach EN 14511 (A–7/W35) | Nennwärmeleistung | kW | 11,1 | |||
| Elektrische Leistungsaufnahme | kW | 3,96 | ||||
| Leistungszahl ε bei Heizbetrieb | COP | 2,8 | ||||
| Leistungsdaten Heizen nach EN 14511 (A–7/W55) | Nennwärmeleistung | kW | 10,6 | |||
| Elektrische Leistungsaufnahme | kW | 5,12 | ||||
| Leistungszahl ε bei Heizbetrieb | COP | 2,1 | ||||
| Leistungsdaten Heizen nach EU-Verordnung Nr. 813/2013 (durchschnittliche Klimaverhältnisse) | Niedertemperaturanwendung (W35) | Energieeffizienz ηS | % | 178 | ||
| Nennwärmeleistung Prated | kW | 12,4 | ||||
| Saisonale Leistungszahl | SCOP | 4,52 | ||||
| Mitteltemperaturanwendung (W55) | Energieeffizienz ηS | % | 141 | |||
| Nennwärmeleistung Prated | kW | 12,1 | ||||
| Saisonale Leistungszahl | SCOP | 3,6 | ||||
| Leistungsdaten Kühlen nach EN 14511 (A35/W7) | Nennkühlleistung | kW | 5,6 | |||
| Drehzahl Ventilator | 1/min | 550 | ||||
| Elektrische Leistungsaufnahme | kW | 1,65 | ||||
| Leistungszahl bei Kühlbetrieb | EER | 3,4 | ||||
| Leistungsregelung | kW | 4,2 bis 8,0 | ||||
| Leistungsdaten Kühlen durchschnittliche Klimaverhältnisse (A35/W7) | Nennkühlleistung Prated | kW | 8,11 | |||
| Saisonale Kühlleistungszahl | SEER | 3,8 | ||||
| Leistungsdaten Kühlen nach EN 14511 (A35/W18) | Nennkühlleistung | kW | 11,20 | |||
| Elektrische Leistungsaufnahme | kW | 2,70 | ||||
| Leistungszahl bei Kühlbetrieb | EER | 4,10 | ||||
| Leistungsregelung | kW | 6,8 bis 14,7 | ||||
| Leistungsdaten Kühlen durchschnittliche Klimaverhältnisse (A35/W18) | Nennkühlleistung Prated | kW | 11,51 | |||
| Saisonale Kühlleistungszahl | SEER | 6,7 | ||||
| Lufteintrittstemperatur | Kühlbetrieb | Min. | °C | 15 | ||
| Max. | °C | 45 | ||||
| Heizbetrieb | Min. | °C | -20 | |||
| Max. | °C | 40 | ||||
| Heizwasser (Sekundärkreis) | Inhalt ohne Ausdehnungsgefäß | l | 18 | |||
| Mindestvolumenstrom Wärmepumpenkreis (Abtauen) | l/h | 1000 | ||||
| Max. Vorlauftemperatur | °C | 70 | ||||
| Elektrische Werte Inneneinheit | Nennspannung | 1/N/PE 230 V~/50 Hz | ||||
| Absicherung Netzanschluss | 1 x B16A | |||||
| Absicherung intern | T 6,3 A H/250 V | |||||
| Heizwasser-Durchlauferhitzer | Nennspannung | 3/N/PE 400 V~/50 Hz | ||||
| Heizleistung | Max. | kW | 8,0 | |||
| Stufe 1 | kW | 2,4 | ||||
| Stufe 2 | kW | 2,4 | ||||
| Stufe 3 | kW | 3,2 | ||||
| Absicherung Netzanschluss | 3 x B16A | |||||
| Elektrische Werte Außeneinheit | Nennspannung | 3/N/PE 400 V~/50 Hz | ||||
| Max. Betriebsstrom | A | 12 | ||||
| Leistungsfaktor | Cos φ | 0,96 | ||||
| Anlaufstrom Verdichter, invertergeregelt | A | < 10 | ||||
| Anlaufstrom Verdichter bei blockiertem Rotor | A | < 10 | ||||
| Absicherung | B16A | |||||
| Schutzart | IP X4 | |||||
| Max. elektrische Leistungsaufnahme | Inneneinheit | |||||
| Integrierte Sekundärpumpe/Heizkreispumpe Heiz-/Kühlkreis 1 (PWM) | W | 60 | ||||
| Energieeffizienzindex EEI der Umwälzpumpen | ≤ 0,2 | |||||
| Regelung/Elektronik | W | 5 | ||||
| Max. Anschlussleistung Betriebskomponenten 230 V~ | W | 1000 | ||||
| Außeneinheit | ||||||
| Ventilator | W | 2 x 140 | ||||
| Regelung/Elektronik | kW | 5,4 | ||||
| Mobile Datenübertragung | WLAN | Übertragungsstandard | IEEE 802.11 b/g/n | |||
| Frequenzband | MHz | 2400 bis 2483,5 | ||||
| Max. Sendeleistung | dBm | +15 | ||||
| Low-Power-Funk | Übertragungsstandard | IEEE 802.15.4 | ||||
| Frequenzband | MHz | 2400 bis 2483,5 | ||||
| Max. Sendeleistung | dBm | +6 | ||||
| Kältekreis | Arbeitsmittel | R290 | ||||
| Sicherheitsgruppe | A3 | |||||
| Füllmenge | kg | 2 | ||||
| Treibhauspotenzial | GWP | 0,02 | ||||
| CO2-Äquivalent | t | 0,00004 | ||||
| Verdichter (Vollhermetik) | Typ | Doppelrollkolben | ||||
| Öl im Verdichter | Typ | HAF68 | ||||
| Ölmenge im Verdichter | l | 1,150 / ±0,020 | ||||
| Zulässiger Betriebsdruck | Hochdruckseite | bar / MPa | 30,3 / 3,03 | |||
| Niederdruckseite | bar / MPa | 30,3 / 3,03 | ||||
| Zulässiger Betriebsdruck | Sekundärseitig | bar / MPa | 3 / 0,3 | |||
| Anschlüsse | Heizwasservorlauf/-rücklauf Heiz-/Kühlkreise o. externer Pufferspeicher | mm | Cu 28 x 1,0 | |||
| Heizwasservorlauf/-rücklauf Speicher-Wassererwärmer | mm | Cu 22 x 1,0 | ||||
| Heizwasservorlauf/-rücklauf Außeneinheit | mm | Cu 28 x 1,0 | ||||
| Länge der Verbindungsleitung | Inneneinheit - Außeneinheit | m | 5 bis 20 | |||
| Schallleistung der Außeneinheit bei Nennwärmeleistung (Messung in Anlehnung an EN 12102/EN ISO 3744) | Bewerteter Schallleistungs-Summenpegel bei A7/W55 | ErP | dB(A) | 54 | ||
| Max. | dB(A) | 61 | ||||
| Geräuschreduzierter Betrieb (Stufe 2) | dB(A) | 54 | ||||
| Energieeffizienzklasse nach EU-Verordnung Nr. 813/2013 | Heizen durchschnittliche Klimaverhältnisse | Niedertemperaturanwendung (W35) | A+++ | |||
| Mitteltemperaturanwendung (W55) | A++ | |||||

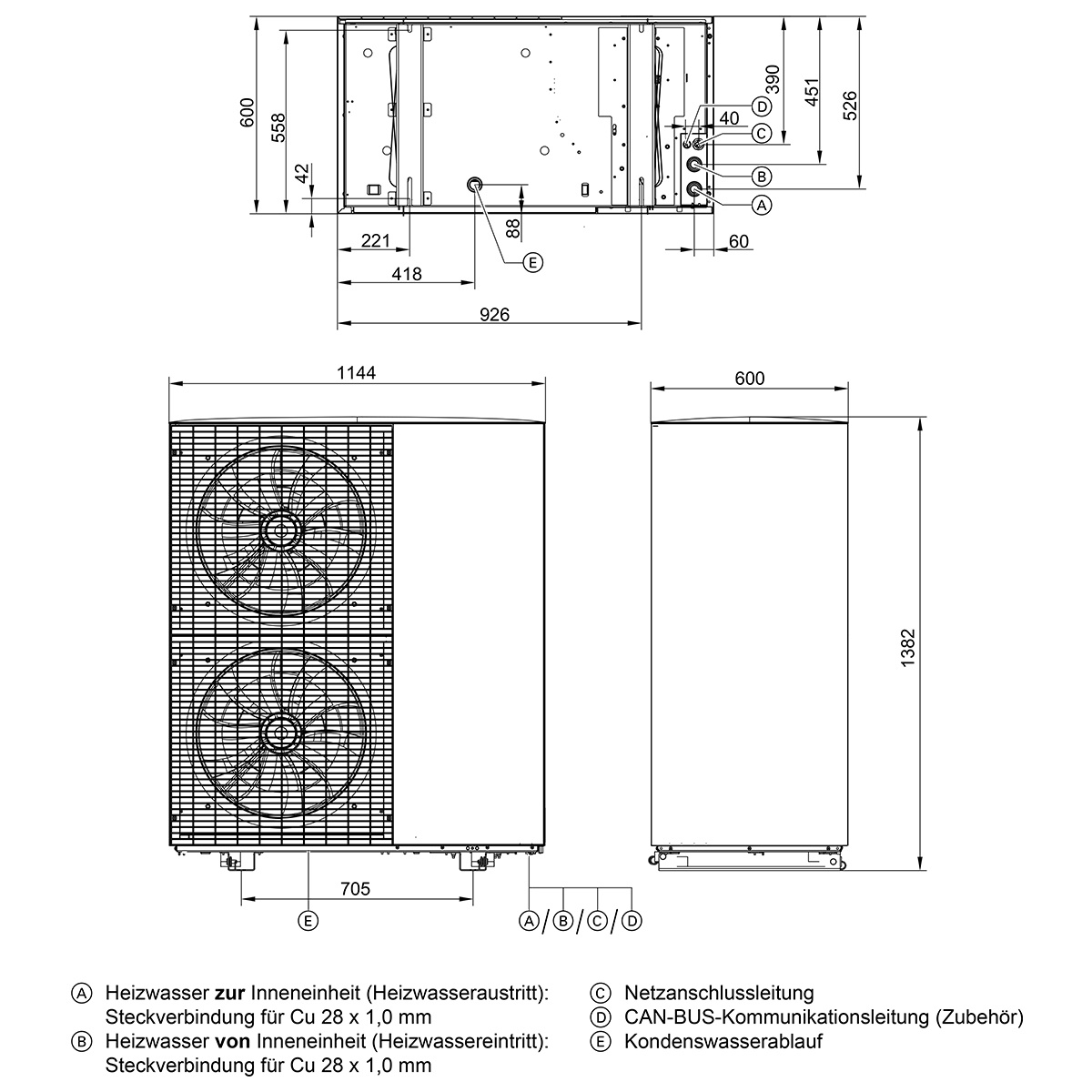

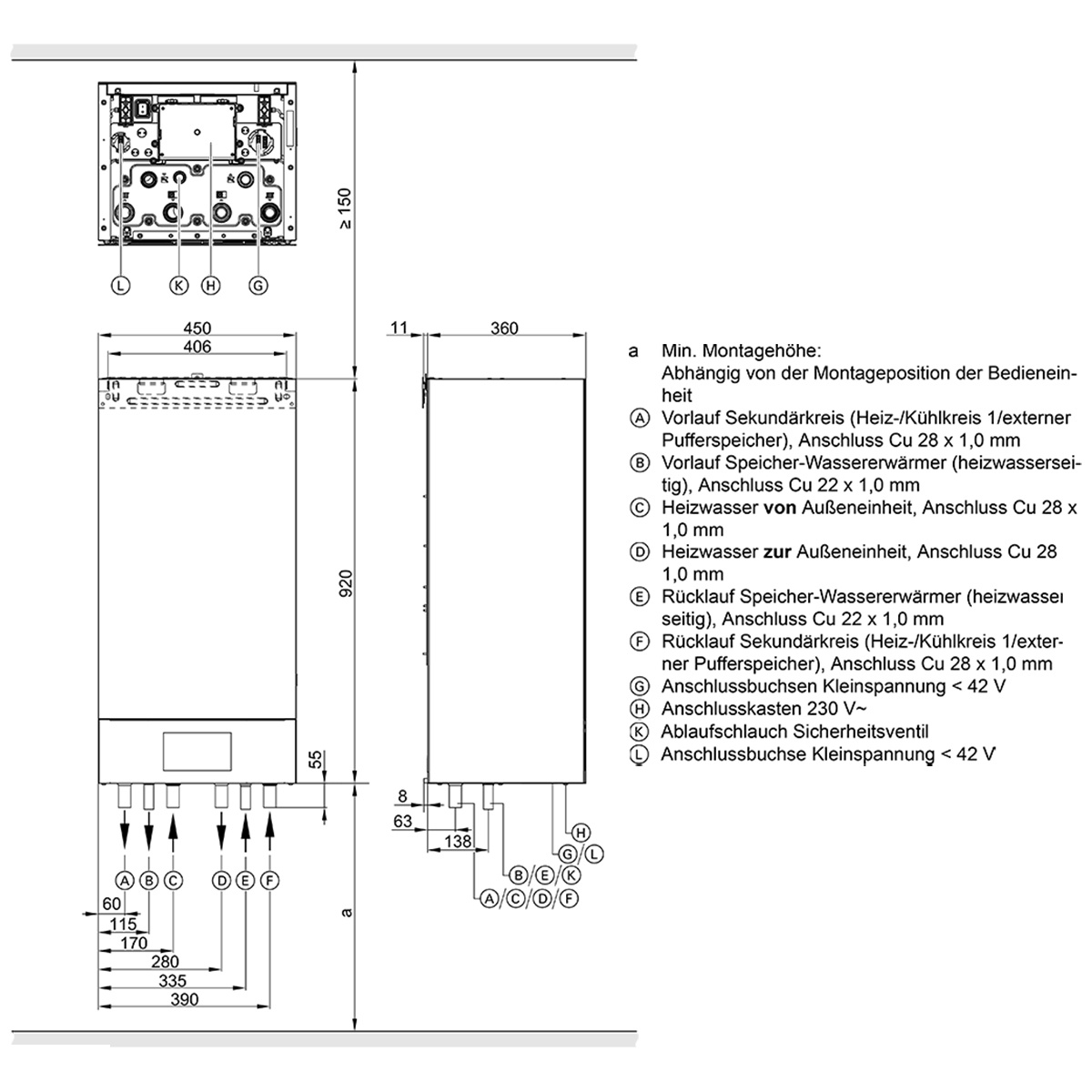

| Abmessungen | Inneneinheit | Gesamtlänge | mm | 360 | ||
| Gesamtbreite | mm | 450 | ||||
| Gesamthöhe | mm | 920 | ||||
| Außeneinheit | Gesamtlänge | mm | 600 | |||
| Gesamtbreite | mm | 1144 | ||||
| Gesamthöhe | mm | 1382 | ||||
| Gesamtgewicht | Inneneinheit | Leer | kg | 47 | ||
| Befüllt (max.) | kg | 74 | ||||
| Außeneinheit | kg | 197 | ||||
| Farbton | Inneneinheit | Vitopearlwhite | ||||
| Außeneinheit | Vitosilber | |||||
| Hersteller | Viessmann | |||||
| Serie | Vitocal 150-A | |||||
| Typ | AWO-E-AC-AF 151.A13 | |||||
| Artikel-Nr. | Z023216 | |||||
