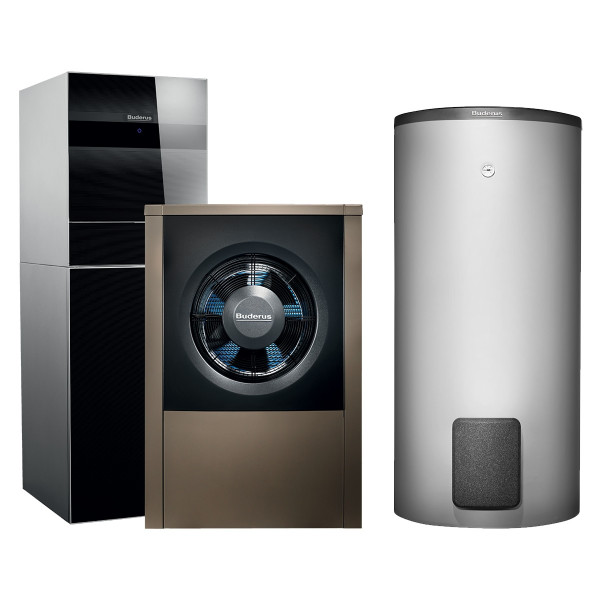

Buderus 7739616364 WLW196i-4 AR TP120 Logaplus-Paket mit Warmwasserspeicher SH290 RS-B
inkl. MwSt.
kostenl. Streckenversand (DE)
Versandkostenfreie Lieferung (DE)
Lieferzeit 1-5 Tage**
- Artikel-Nr.: 30000964
- Herstellernummer: 7739616364
Produktinformationen "Buderus 7739616364 WLW196i-4 AR TP120 Logaplus-Paket mit Warmwasserspeicher SH290 RS-B"
Lieferumfang
- 1 x Logatherm WLW196i-4 ARTP120
- 1 x Befestigungs-Set ODU Luft/Wasser
- 1 x Baugruppe INPA Schlauch
- 1 x Abdeckhaube für INPA 4–8 AR
- 1 x Rohrbegleitheizung 3 m für Kondensatleitung
- 1 x Logafix Ausdehnungsgefäß BU-H 35 l für Heizung, max. 3 bar, schwarz
- 1 x Buderus Logafix Kappenventil MS ¾ x ¾
- 1 x SH290 RS-B Warmwasserspeicher, emailliert, silber
- 1 x LAN & Funkmodul MX400
Produktbeschreibung
Das Logaplus-Wärmepumpenpaket Buderus WLW196i-4 ARTP120 ist eine reversible Luft-Wasser-Wärmepumpe für den monoenergetischen Betrieb mit integrierter Heiz- und Kühlfunktion. Sie kombiniert eine platzsparende Inneneinheit mit einem integrierten Pufferspeicher und eine leise, leistungsstarke Außeneinheit der neuesten Generation. Ideal für energieeffiziente Neubauten oder die Heizungsmodernisierung.
Dank der EMS-plus Regelung Logamatic HMC310 und der App-Anbindung via MX400 lässt sich das System komfortabel und intelligent bedienen. Hochwertige Ausstattung, modernes Design und umfassende Konnektivität machen dieses Paket zu einer zukunftssicheren Lösung.
Merkmale Inneneinheit (IDUiTP)
- Abmessungen (B x H x T): 600 × 1850 × 650 mm
- Gewicht: 136 kg
- Integrierter 120 l Pufferspeicher
- EMS-plus Steuerung HMC310 mit Klartext-Touchdisplay
- SG Ready: Smart-Grid-fähig und PV-kompatibel
- Aktive Kühlfunktion & Estrichtrocknungsmodus
- 9 kW Elektro-Zuheizer (stufig: 3/6/9 kW)
- Hocheffiziente Heizwasserpumpe Grundfos UPM3 K 25-75 PWM
- Hydraulikanschlüsse: G 1" AG
- Komponenten: Manometer, Filterkugelhahn, Entlüfter, Sicherheitsventil
- Ausdehnungsgefäß 17 l
- Edles Titaniumglas-Design in Schwarz
Merkmale Außeneinheit (ODU4.2i)
- Abmessungen (B x H x T): 930 × 1380 × 440 mm
- Gewicht: 107 kg
- SilentPLUS-Technologie: nur 39 dB(A) im Nachtbetrieb (1 m Abstand)
- Invertergeregelter Twin-Rotary-Kompressor
- Reversibler Betrieb (Heizen & Kühlen)
- Max. Vorlauftemperatur: 62 °C (bei A > -2 °C)
- Kältemittel: R410A, Füllmenge: 1,70 kg
- Smart-Soft-Defrost-Funktion, Kondensatwannenheizung integriert
- Leistungsdaten:
- +7/35 °C: 2,14 kW | COP: 4,69
- -7/35 °C: 4,7 kW | COP: 2,81
- +2/35 °C: 2,66 kW | COP: 4,04
- A35/W18: 5,92 kW | EER: 3,79
- A35/W7: 3,99 kW | EER: 2,74
- Luftvolumenstrom: 4500 m³/h
Konnektivität & Steuerung
- Steuerung über EMS-plus Bedieneinheit Logamatic HMC310
- Optionales MX400 Modul für WLAN-/LAN-Anbindung
- Kompatibel mit MyBuderus, ConnectPRO & MyEnergyMaster
- Funkverbindung zur Einzelraumregelung (SRC plus)
- EEBUS-Schnittstelle gemäß BEG §14a EnWG
Hinweise
- Magnetitabscheider empfohlen (nicht im Lieferumfang)
- 1 ungemischter Heizkreis regelbar. Für gemischte Heizkreise sind Zubehöre erforderlich
SH290 RS-B Warmwasserspeicher
- Zylindrische Stahllechausführung
- Reinigungsöffnung vorn
- Doppelwendel-Wärmetauscher
- Höhenverstellbare Aufstellfüße
- inklusive Tauchhülse & Temperaturfühler für Wärmepumpe Logatherm
- emaillierte, Korrosionsbeständige Innenflächen (DIN 4753-3)
- Magnesiumanode für zusätzlichen Korrosionsschutz
- Wärmeschutz: Polyurethan-Hartschaum
- abnehmbarer Folienmantel (silber) mit Weichschaumunterlage
Technische Daten
- Speicherinhalt: 277 L
- Leistungskennzahl: 2,3
- Dauerleistung bei Vorlauftemperatur: 60°C
- Speichertemperatur 45°C: 8,8
- Durchmesser: 700 mm
- Höhe: 1294 mm
- Gewicht: 126 kg
- Wärmetauscherfläche: 3,2 m²
- max. Betriebsüberdruck warmwasserseitig: 10 bar
- max. Betriebsüberdruck heizwasserseitig: 10 bar
Technische Daten
| Modell | WLW196i-4 ARTP120 | WLW196i-6 ARTP120 | WLW196i-8 ARTP120 |
|---|---|---|---|
| Wärmeleistung | Leistungszahl (COP) A2/W35 bei Teillast (nach EN 14511) | 2,66 kW | 4,04 | 3,35 kW | 4,16 | 4,36 kW | 4,25 |
| Ausdehnungsgefäß | 17 l | 17 l | 17 l |
| Frontfarbe (Inneneinheit) | schwarz oder weiß | schwarz oder weiß | schwarz oder weiß |
| Max. Leistungsabgabe (nach EN14511) bei A -7/W35 | 4,70 kW | 5,93 kW | 6,21 kW |
| Jahreszeitbedingte Raumheizungseffizienz ETAs | SCOP für 35°C | 172 % | 4,38 | 189 % | 4,8 | 181 % | 4,6 |
| Jahreszeitbedingte Raumheizungseffizienz ETAs | SCOP für 55°C | 124 % | 3,18 | 136 % | 3,48 | 133 % | 3,39 |
| Max. Vorlauftemperatur der Wärmepumpe | 62 °C | 62 °C | 62 °C |
| Max. Schallleistungspegel | 61 dB(A) | 63 dB(A) | 64 dB(A) |
| Max. Schallleistungspegel im geräuschreduzierten Betrieb | 55 dB(A) | 58 dB(A) | 58 dB(A) |
| Schalldruckpegel in 3m Abstand | 49,5 dB(A) | 51,5 dB(A) | 52,5 dB(A) |
| Schalldruckpegel im geräuschreduzierten Betrieb in 3m Abstand | 37,5 dB(A) | 40,5 dB(A) | 40,5 dB(A) |
| integrierter Puffer (Inneneinheit) | 120 l | 120 l | 120 l |
| integrierter Warmwasserspeicher (Inneneinheit) | - | - | - |
| Funkmodul MX300 | im Lieferumfang enthalten | im Lieferumfang enthalten | im Lieferumfang enthalten |
| Gewicht (Außeneinheit | Inneneinheit) | 106 kg | 128 kg | 107 kg | 128 kg | 114 kg | 128 kg |
| Höhe (Außeneinheit | Inneneinheit) | 1.380 mm | 1.800 mm | 1.380 mm | 1.800 mm | 1.380 mm | 1.800 mm |
| Breite (Außeneinheit | Inneneinheit) | 930 mm | 600 mm | 930 mm | 600 mm | 930 mm | 600 mm |
| Tiefe (Außeneinheit | Inneneinheit) | 440 mm | 650 mm | 440 mm | 650 mm | 440 mm | 650 mm |
| Umwelttechnischer Hinweis | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase | Enthält fluorierte Treibhausgase |
| Bauart des Kältekreises | Ja | Ja | Ja |
| Kältemitteltyp | R410A | R410A | R410A |
| Füllmenge des Kältemittels | 1,7 kg | 1,75 kg | 2,35 kg |
| Treibhauspotential - GWP | 2.088 kgCO2-eq | 2.088 kgCO2-eq | 2.088 kgCO2-eq |
| Kältemittel CO2-Äquivalent | 3,55 toCO2-eq | 3,654 toCO2-eq | 4,907 toCO2-eq |
